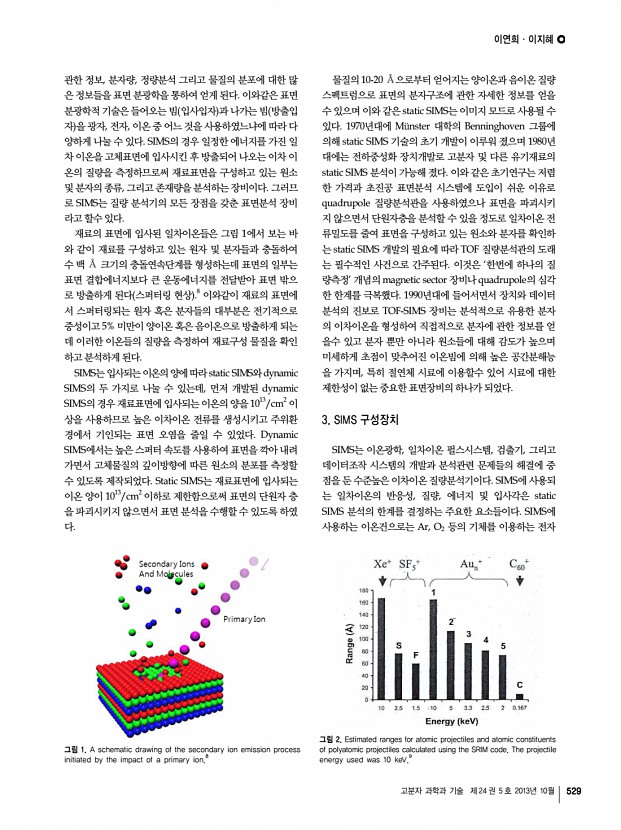

이연희ㆍ이지혜 고분자 과학과 기술 제 24 권 5 호 2013년 10월 529 그림 1. A schematic drawing of the secondary ion emission process initiated by the impact of a primary ion.8 그림 2. Estimated ranges for atomic projectiles and atomic constituents of polyatomic projectiles calculated using the SRIM code. The projectile energy used was 10 keV.9 관한 정보, 분자량, 정량분석 그리고 물질의 분포에 대한 많 은 정보들을 표면 분광학을 통하여 얻게 된다. 이와같은 표면 분광학적 기술은 들어오는 빔 입사입자 과 나가는 빔 방출입 자 을 광자, 전자, 이온 중 어느 것을 사용하였느냐에 따라 다 양하게 나눌 수 있다. SIMS의 경우 일정한 에너지를 가진 일 차 이온을 고체표면에 입사시킨 후 방출되어 나오는 이차 이 온의 질량을 측정하므로써 재료표면을 구성하고 있는 원소 및 분자의 종류, 그리고 존재량을 분석하는 장비이다...

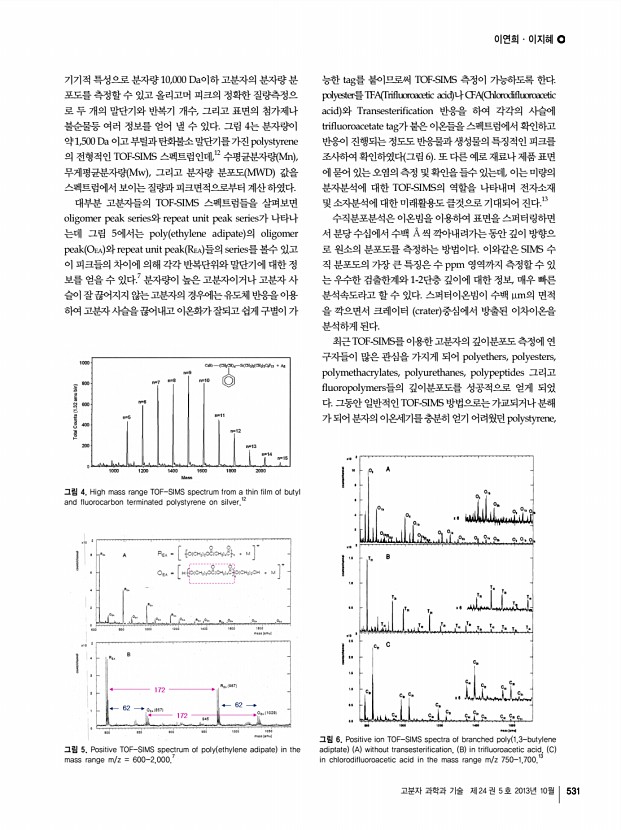

이연희ㆍ이지혜 고분자 과학과 기술 제 24 권 5 호 2013년 10월 531 그림 6. Positive ion TOF-SIMS spectra of branched poly 1,3-butylene adiptate A without transesterification, B in trifluoroacetic acid, C in chlorodifluoroacetic acid in the mass range m/z 750-1,700.13 그림 5. Positive TOF-SIMS spectrum of poly ethylene adipate in the mass range m/z = 600-2,000.7 그림 4. High mass range TOF-SIMS spectrum from a thin film of butyl and fluorocarbon terminated polystyrene on silver.12 기기적 특성으로 분자량 10,000 Da이하 고분자의 분자량 분 포도를 측정할 수 있고 올리고머 피크의 정확한 질량측정으 로 두 개의 말단기와 반복기 개수, 그리고 표면의 첨가제나 불순물등 여러 정보를 얻어 낼 수 있다. 그림 4는 분자량이 약 1,500 Da 이고 부틸과 탄화불소 말단기를 가진 polystyrene 의 전형적인 TOF-SIMS 스펙트럼인데,12 수평균분자량 Mn , 무게평균분자량 Mw , 그�...

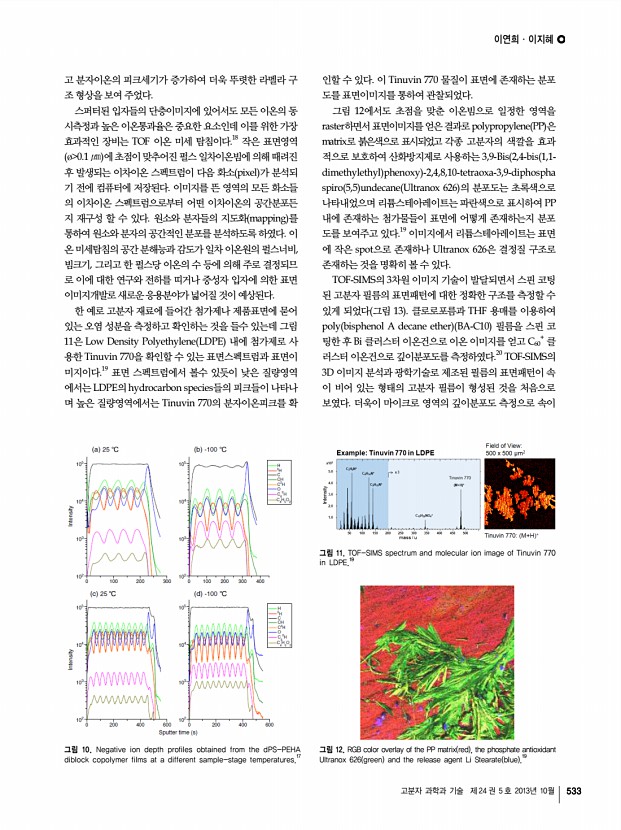

이연희ㆍ이지혜 고분자 과학과 기술 제 24 권 5 호 2013년 10월 533 그림 10. Negative ion depth profiles obtained from the dPS-PEHA diblock copolymer films at a different sample-stage temperatures.17 그림 12. RGB color overlay of the PP matrix red , the phosphate antioxidant Ultranox 626 green and the release agent Li Stearate blue .19 그림 11. TOF-SIMS spectrum and molecular ion image of Tinuvin 770 in LDPE.19 고 분자이온의 피크세기가 증가하여 더욱 뚜렷한 라멜라 구 조 형상을 보여 주었다. 스퍼터된 입자들의 단층이미지에 있어서도 모든 이온의 동 시측정과 높은 이온통과율은 중요한 요소인데 이를 위한 가장 효과적인 장비는 TOF 이온 미세 탐침이다.18 작은 표면영역 ø 0.1 ㎛ 에 초점이 맞추어진 펄스 일차이온빔에 의해 때려진 후 발생되는 이차이온 스펙트럼이 다음 화소 pixel 가 분석되 기 전에 컴퓨터에 저장된다. 이미지를 ...

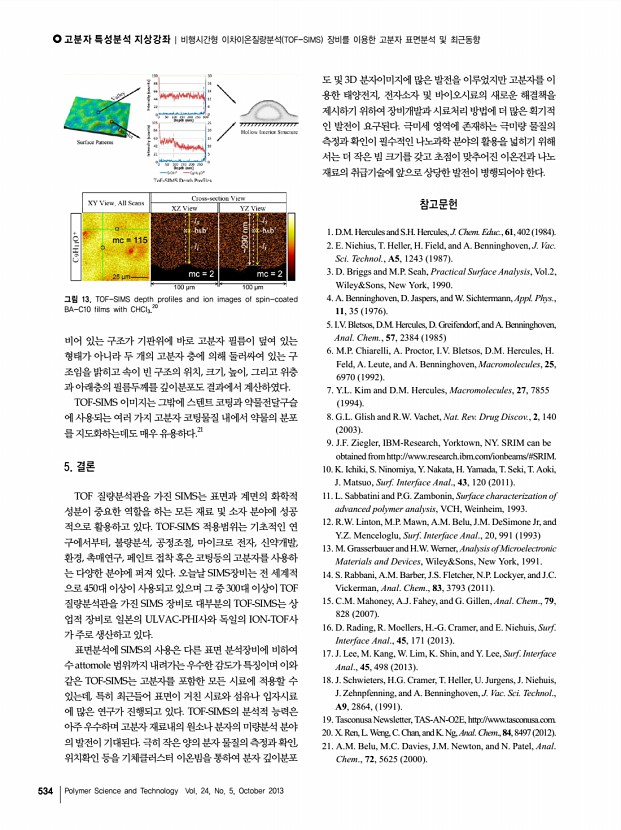

...��히 작은 양의 분자 물질의 측정과 확인, 위치확인 등을 기체클러스터 이온빔을 통하여 분자 깊이분포 도 및 3D 분자이미지에 많은 발전을 이루었지만 고분자를 이 용한 태양전지, 전자소자 및 바이오시료의 새로운 해결책을 제시하기 위하여 장비개발과 시료처리 방법에 더 많은 획기적 인 발전이 요구된다. 극미세 영역에 존재하는 극미량 물질의 측정과 확인이 필수적인 나노과학 분야의 활용을 넓히기 위해 서는 더 작은 빔 크기를 갖고 초점이 맞추어진 이온건과 나노 재료의 취급기술에 앞으로 상당한 발전이 병행되어야 한다. 참고문헌 1. D.M. Hercules and S.H. Hercules, J. Chem. Educ., 61, 402 1984 2. E. Niehius, T. Heller, H. Field, and A. Benninghoven, J. Vac. Sci. Technol., A5, 1243 1987 3. D. Briggs and M.P. Seah, Practical Surface Analysis, Vol.2, Wiley&Sons, New York, 1990. 4. A. Benninghoven, D. Jaspers, ...

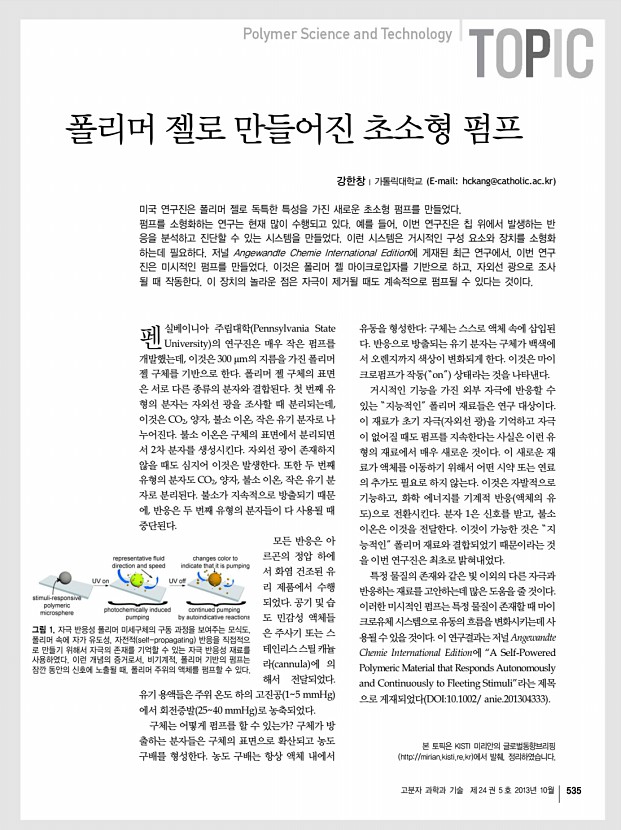

고분자 과학과 기술 제 24 권 5 호 2013년 10월 535 펜 그림 1. 자극 반응성 폴리머 미세구체의 구동 과정을 보여주는 모식도. 폴리머 속에 자가 유도성, 자전적 self-propagating 반응을 직접적으 로 만들기 위해서 자극의 존재를 기억할 수 있는 자극 반응성 재료를 사용하였다. 이런 개념의 증거로서, 비기계적, 폴리머 기반의 펌프는 잠깐 동안의 신호에 노출될 때, 폴리머 주위의 액체를 펌프할 수 있다. 강한창 가톨릭대학교 E-mailhckang@catholic.ac.kr 미국 연구진은 폴리머 젤로 독특한 특성을 가진 새로운 초소형 펌프를 만들었다. 펌프를 소형화하는 연구는 현재 많이 수행되고 있다. 예를 들어, 이번 연구진은 칩 위에서 발생하는 반 응을 분석하고 진단할 수 있는 시스템을 만들었다. 이런 시스템은 거시적인 구성 요소와 장치를 소형화 하는데 필요하다. 저널 Angewa...
