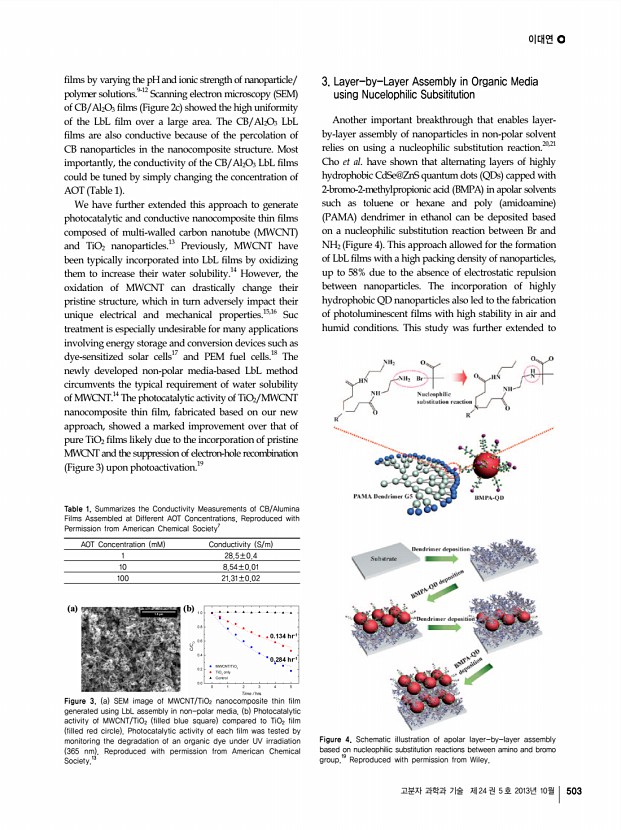

이대연 고분자 과학과 기술 제 24 권 5 호 2013년 10월 503 AOT Concentration mM Conductivity S/m 1 28.5±0.4 10 8.54±0.01 100 21.31±0.02 Table 1. Summarizes the Conductivity Measurements of CB/Alumina Films Assembled at Different AOT Concentrations, Reproduced with Permission from American Chemical Society7 a b Figure 3. a SEM image of MWCNT/TiO2 nanocomposite thin film generated using LbL assembly in non-polar media. b Photocatalytic activity of MWCNT/TiO2 filled blue square compared to TiO2 film filled red circle Photocatalytic activity of each film was tested by monitoring the degradation of an organic dye under UV irradiation 365 nm Reproduced with permission from American Chemical Society.13 Figure 4. Schematic illustration of apolar layer-by-layer assembly based on nucleophilic substitution reactions between amino and bromo group. 19 Reproduced with permission from Wiley. films by varying the pH and ionic strength of nanoparticle/ polymer solutions.9-12 Scanning el...

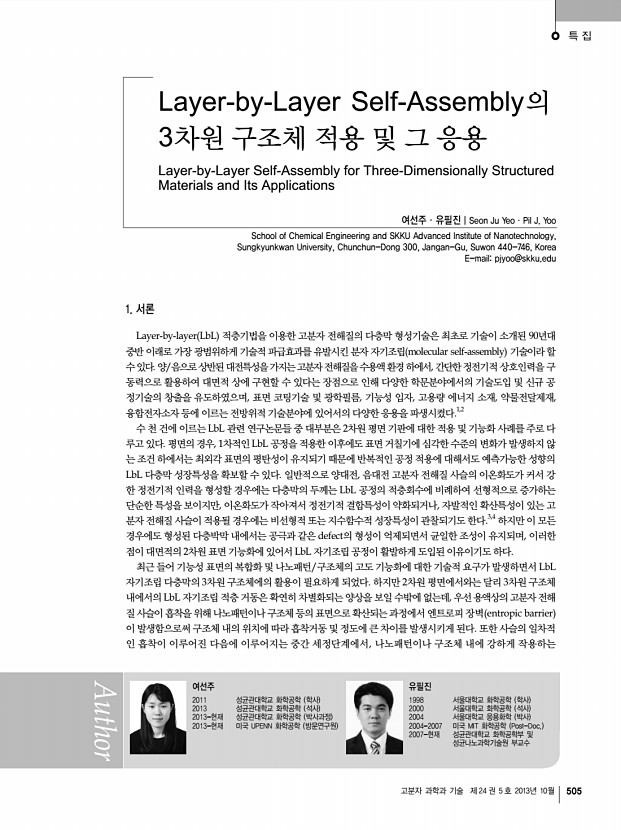

특 집 고분자 과학과 기술 제 24 권 5 호 2013년 10월 505 Layer-by-Layer Self-Assembly의 3차원 구조체 적용 및 그 응용 Layer-by-Layer Self-Assembly for Three-Dimensionally Structured Materials and Its Applications 여선주ㆍ유필진 | Seon Ju YeoㆍPil J. Yoo School of Chemical Engineering and SKKU Advanced Institute of Nanotechnology, Sungkyunkwan University, Chunchun-Dong 300, Jangan-Gu, Suwon 440-746, Korea E-mailpjyoo@skku.edu 여선주 2011 성균관대학교 화학공학 학사 2013 성균관대학교 화학공학 석사 2013-현재 성균관대학교 화학공학 박사과정 2013-현재 미국 UPENN 화학공학 방문연구원 유필진 1998 서울대학교 화학공학 학사 2000 서울대학교 화학공학 석사 2004 서울대학교 응용화학 박사 2004-2007 미국 MIT 화학공학 Post-Doc. 2007-현재 성균관대학교 화학공학부 및 성균나노과학기술원 부교수 1. 서론 Layer-by-layer LbL 적층기법을 이용한 고분자...

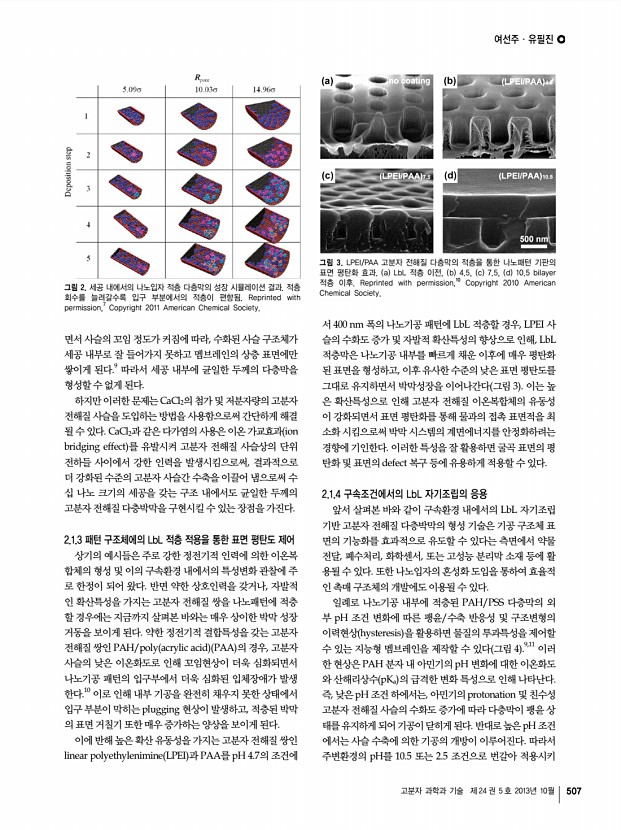

여선주ㆍ유필진 고분자 과학과 기술 제 24 권 5 호 2013년 10월 507 그림 3. LPEI/PAA 고분자 전해질 다층막의 적층을 통한 나노패턴 기판의 표면 평탄화 효과. a LbL 적층 이전, b 4.5, c 7.5, d 10.5 bilayer 적층 이후. Reprinted with permission,10 Copyright 2010 American 그림 2. 세공 내에서의 나노입자 적층 다층막의 성장 시뮬레이션 결과. 적층 Chemical Society. 회수를 늘려갈수록 입구 부분에서의 적층이 편향됨. Reprinted with permission,7 Copyright 2011 American Chemical Society. 면서 사슬의 꼬임 정도가 커짐에 따라, 수화된 사슬 구조체가 세공 내부로 잘 들어가지 못하고 멤브레인의 상층 표면에만 쌓이게 된다.9 따라서 세공 내부에 균일한 두께의 다층막을 형성할 수 없게 된다. 하지만 이러한 문제는 CaCl2의 첨가 및 저분자량의 고분자 전해질 사슬을 도입하는 방법을 사용함으로써 간단하게 �...

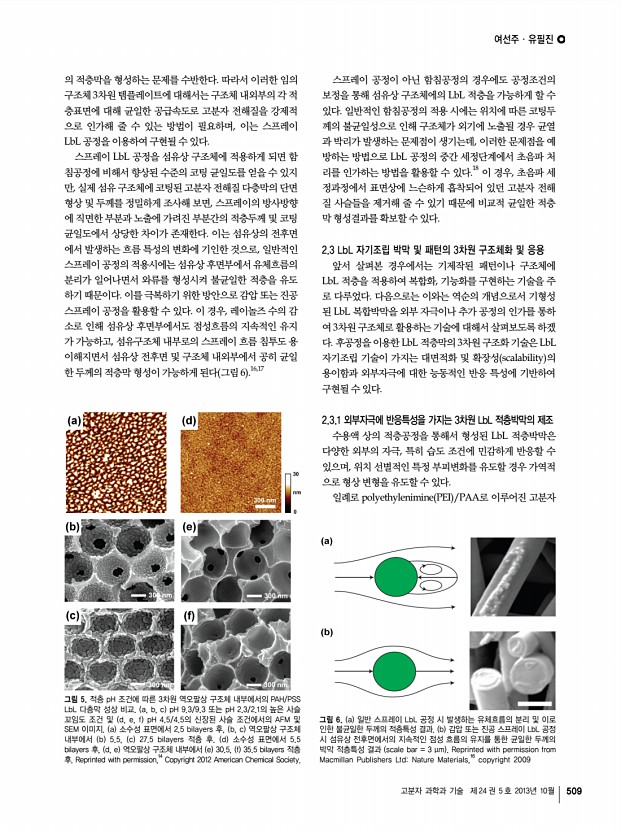

여선주ㆍ유필진 고분자 과학과 기술 제 24 권 5 호 2013년 10월 509 그림 5. 적층 pH 조건에 따른 3차원 역오팔상 구조체 내부에서의 PAH/PSS LbL 다층막 성상 비교. a, b, c pH 9.3/9.3 또는 pH 2.3/2.1의 높은 사슬 꼬임도 조건 및 d, e, f pH 4.5/4.5의 신장된 사슬 조건에서의 AFM 및 SEM 이미지. a 소수성 표면에서 2.5 bilayers 후, b, c 역오팔상 구조체 내부에서 b 5.5, c 27.5 bilayers 적층 후. d 소수성 표면에서 5.5 bilayers 후, d, e 역오팔상 구조체 내부에서 e 30.5, f 35.5 bilayers 적층 후. Reprinted with permission,14 Copyright 2012 American Chemical Society. 그림 6. a 일반 스프레이 LbL 공정 시 발생하는 유체흐름의 분리 및 이로 인한 불균일한 두께의 적층특성 결과. b 감압 또는 진공 스프레이 LbL 공정 시 섬유상 전후면에서의 지속적인 점성 흐름의 유지를 통한 균일한 두께의 박막 적층특성 결과 scale bar = 3...

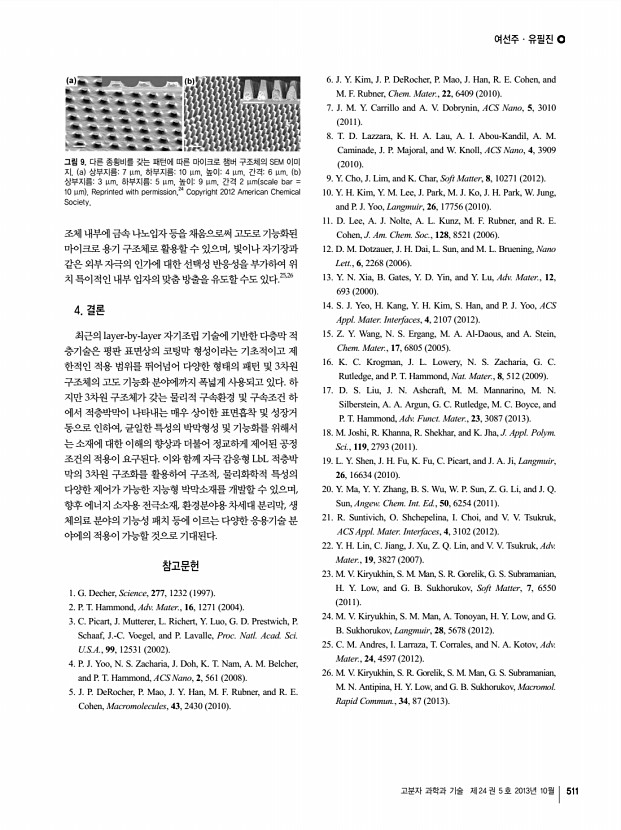

여선주ㆍ유필진 고분자 과학과 기술 제 24 권 5 호 2013년 10월 511 그림 9. 다른 종횡비를 갖는 패턴에 따른 마이크로 챔버 구조체의 SEM 이미 지. a 상부지름7 μm, 하부지름10 μm, 높이4 μm, 간격6 μm. b 상부지름3 μm, 하부지름5 μm, 높이9 μm, 간격 2 μm scale bar = 10 μm Reprinted with permission,24 Copyright 2012 American Chemical Society. 조체 내부에 금속 나노입자 등을 채움으로써 고도로 기능화된 마이크로 용기 구조체로 활용할 수 있으며, 빛이나 자기장과 같은 외부 자극의 인가에 대한 선택성 반응성을 부가하여 위 치 특이적인 내부 입자의 맞춤 방출을 유도할 수도 있다.25,26 4. 결론 최근의 layer-by-layer 자기조립 기술에 기반한 다층막 적 층기술은 평판 표면상의 코팅막 형성이라는 기초적이고 제 한적인 적용 범위를 뛰어넘어 다양한 형태의 패턴 및 3차원 구조체의 고도 기�...
