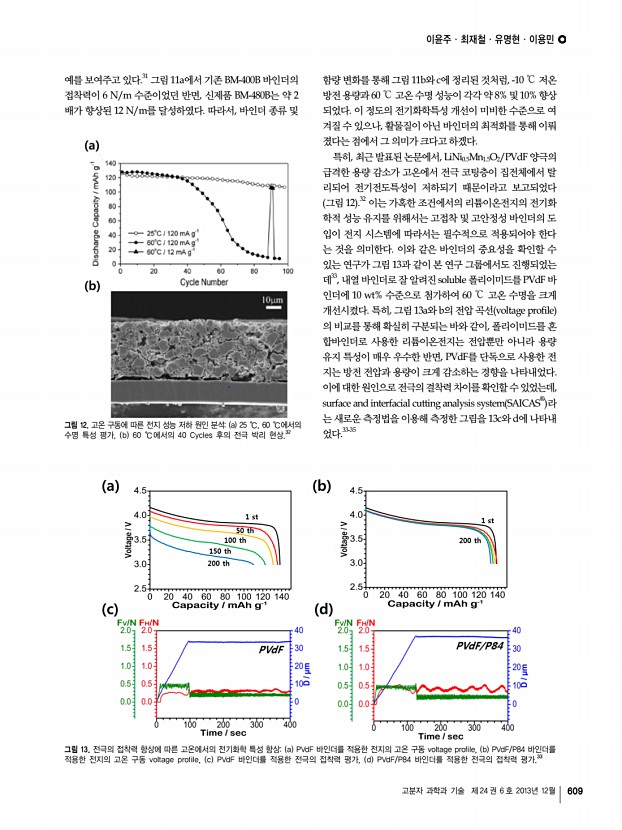

이윤주ㆍ최재철ㆍ유명현ㆍ이용민 고분자 과학과 기술 제 24 권 6 호 2013년 12월 609 그림 13. 전극의 접착력 향상에 따른 고온에서의 전기화학 특성 향상a PVdF 바인더를 적용한 전지의 고온 구동 voltage profile, b PVdF/P84 바인더를 적용한 전지의 고온 구동 voltage profile, c PVdF 바인더를 적용한 전극의 접착력 평가, d PVdF/P84 바인더를 적용한 전극의 접착력 평가.33 그림 12. 고온 구동에 따른 전지 성능 저하 원인 분석a 25 ℃, 60 ℃에서의 수명 특성 평가, b 60 ℃에서의 40 Cycles 후의 전극 박리 현상.32 예를 보여주고 있다.31 그림 11a에서 기존 BM-400B 바인더의 접착력이 6 N/m 수준이었던 반면, 신제품 BM-480B는 약 2 배가 향상된 12 N/m를 달성하였다. 따라서, 바인더 종류 및 함량 변화를 통해 그림 11b와 c에 정리된 것처럼, -10 ℃ 저온 방전 용량과 60 ℃ 고온 수명 성능이 각각 약...

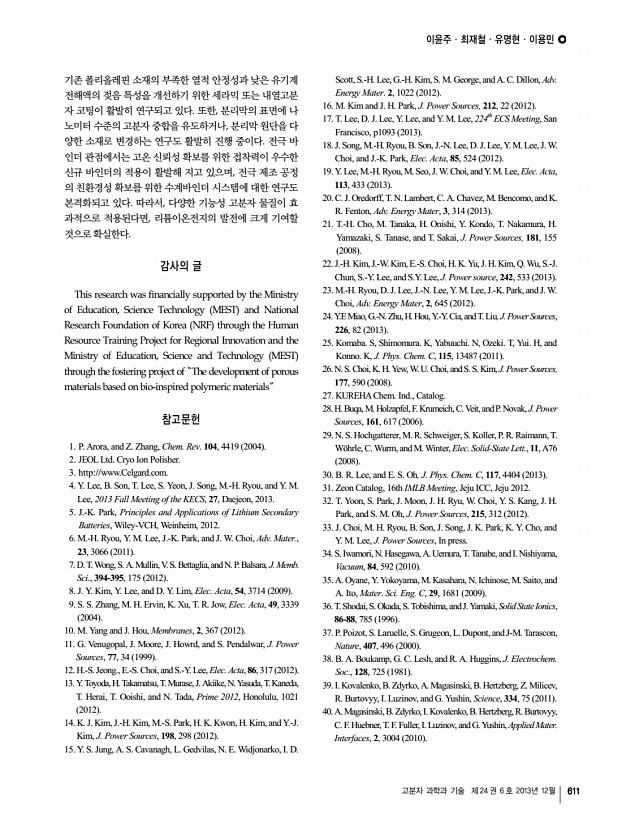

이윤주ㆍ최재철ㆍ유명현ㆍ이용민 고분자 과학과 기술 제 24 권 6 호 2013년 12월 611 기존 폴리올레핀 소재의 부족한 열적 안정성과 낮은 유기계 전해액의 젖음 특성을 개선하기 위한 세라믹 또는 내열고분 자 코팅이 활발히 연구되고 있다. 또한, 분리막의 표면에 나 노미터 수준의 고분자 중합을 유도하거나, 분리막 원단을 다 양한 소재로 변경하는 연구도 활발히 진행 중이다. 전극 바 인더 관점에서는 고온 신뢰성 확보를 위한 접착력이 우수한 신규 바인더의 적용이 활발해 지고 있으며, 전극 제조 공정 의 친환경성 확보를 위한 수계바인더 시스템에 대한 연구도 본격화되고 있다. 따라서, 다양한 기능성 고분자 물질이 효 과적으로 적용된다면, 리튬이온전지의 발전에 크게 기여할 것으로 확실한다. 감사의 글 This research was financially supported by the Ministry o...

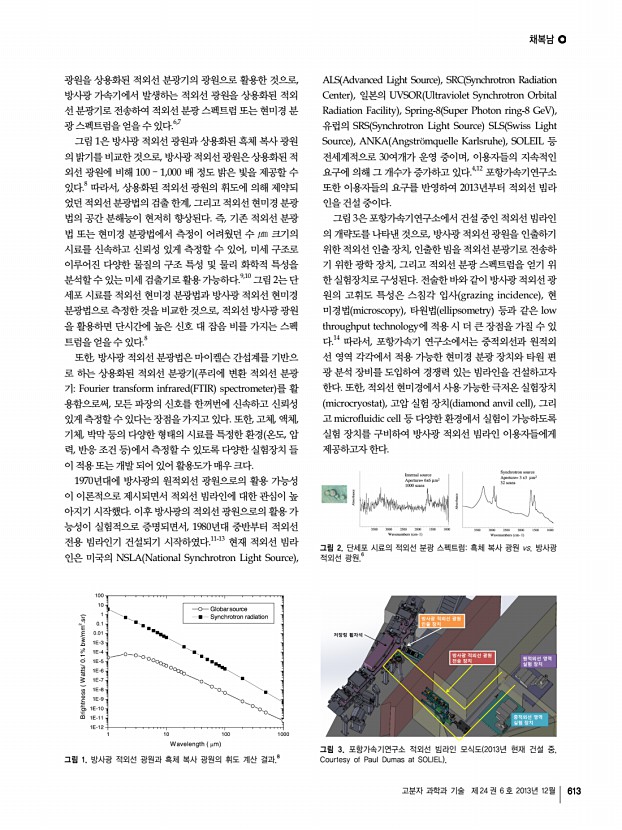

채복남 고분자 과학과 기술 제 24 권 6 호 2013년 12월 613 그림 1. 방사광 적외선 광원과 흑체 복사 광원의 휘도 계산 결과.8 그림 3. 포항가속기연구소 적외선 빔라인 모식도 2013년 현재 건설 중, Courtesy of Paul Dumas at SOLIEL 그림 2. 단세포 시료의 적외선 분광 스펙트럼흑체 복사 광원 vs. 방사광 적외선 광원.6 광원을 상용화된 적외선 분광기의 광원으로 활용한 것으로, 방사광 가속기에서 발생하는 적외선 광원을 상용화된 적외 선 분광기로 전송하여 적외선 분광 스펙트럼 또는 현미경 분 광 스펙트럼을 얻을 수 있다.6,7 그림 1은 방사광 적외선 광원과 상용화된 흑체 복사 광원 의 밝기를 비교한 것으로, 방사광 적외선 광원은 상용화된 적 외선 광원에 비해 100 – 1,000 배 정도 밝은 빛을 제공할 수 있다.8 따라서, 상용화된 적외선 광원의 휘도에 의해 제약되 었던...

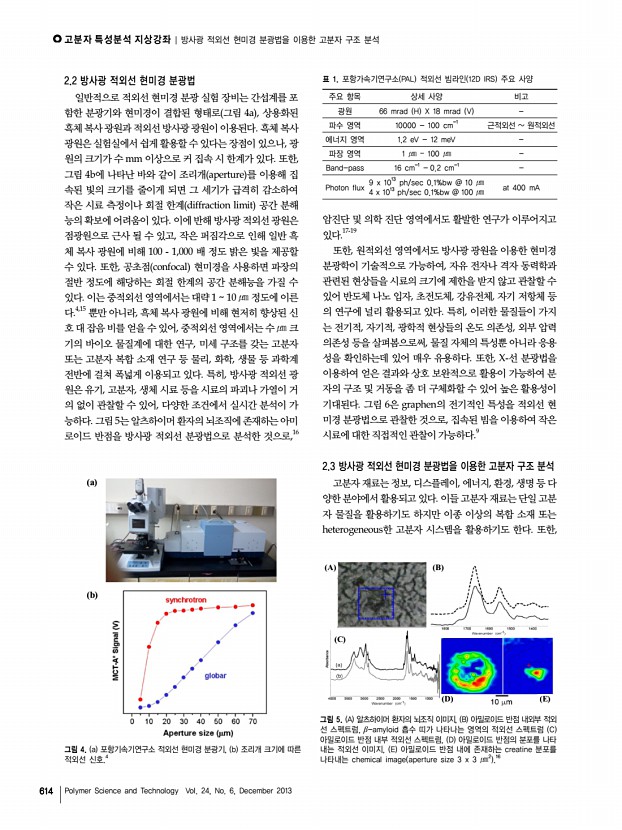

...미경을 사용하면 파장의 절반 정도에 해당하는 회절 한계의 공간 분해능을 가질 수 있다. 이는 중적외선 영역에서는 대략 1 10 ㎛ 정도에 이른 다.4,15 뿐만 아니라, 흑체 복사 광원에 비해 현저히 향상된 신 호 대 잡음 비를 얻을 수 있어, 중적외선 영역에서는 수 ㎛ 크 기의 바이오 물질계에 대한 연구, 미세 구조를 갖는 고분자 또는 고분자 복합 소재 연구 등 물리, 화학, 생물 등 과학계 전반에 걸쳐 폭넓게 이용되고 있다. 특히, 방사광 적외선 광 원은 유기, 고분자, 생체 시료 등을 시료의 파괴나 가열이 거 의 없이 관찰할 수 있어, 다양한 조건에서 실시간 분석이 가 능하다. 그림 5는 알츠하이머 환자의 뇌조직에 존재하는 아미 로이드 반점을 방사광 적외선 분광법으로 분석한 것으로,16 암진단 및 의학 진단 영역에서도 활발한 연구가 이루어지고 있다.17...

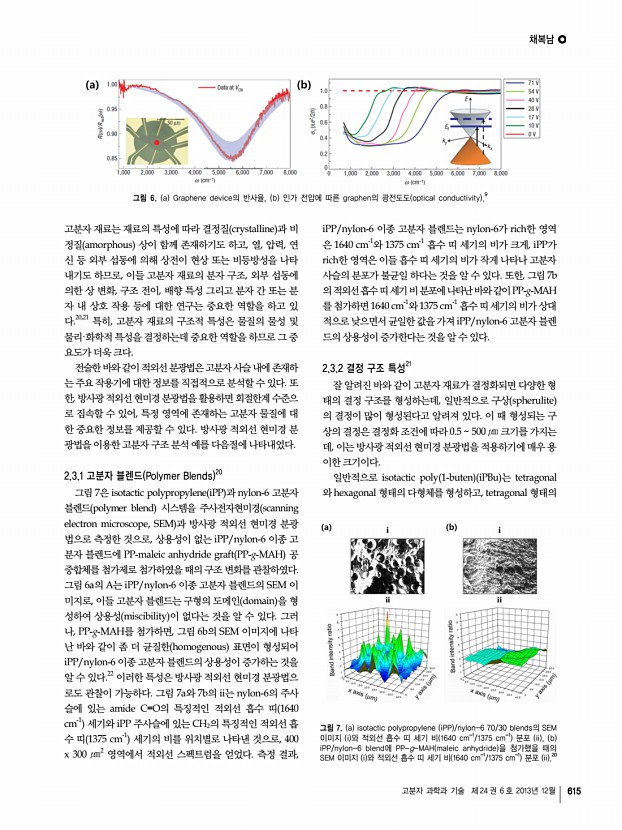

채복남 고분자 과학과 기술 제 24 권 6 호 2013년 12월 615 그림 6. a Graphene device의 반사율, b 인가 전압에 따른 graphen의 광전도도 optical conductivity .9 i i ii ii 그림 7. a isotactic polypropylene iPP /nylon-6 70/30 blends의 SEM 이미지 i 와 적외선 흡수 띠 세기 비 1640 cm-1/1375 cm-1 분포 ii , b iPP/nylon-6 blend에 PP-g-MAH maleic anhydride 을 첨가했을 때의 SEM 이미지 i 와 적외선 흡수 띠 세기 비 1640 cm-1/1375 cm-1 분포 ii .20 고분자 재료는 재료의 특성에 따라 결정질 crystalline 과 비 정질 amorphous 상이 함께 존재하기도 하고, 열, 압력, 연 신 등 외부 섭동에 의해 상전이 현상 또는 비등방성을 나타 내기도 하므로, 이들 고분자 재료의 분자 구조, 외부 섭동에 의한 상 변화, 구조 전이, 배향 특성 그리고 분자 간 또는 분 자 내 상호 작용 등에 대한 연구는 중요한 역할을 하고 있 다.20,21 특히, 고분자 �...
