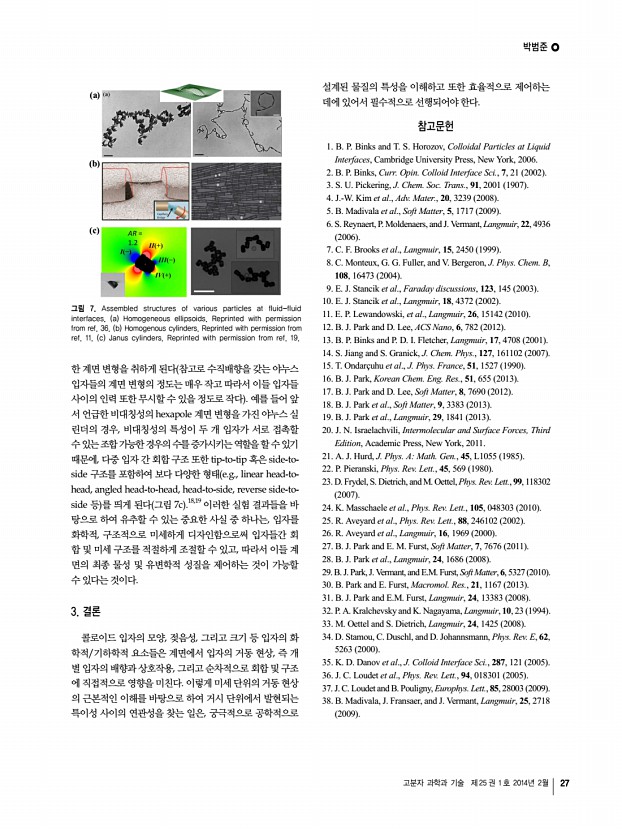

박범준 고분자 과학과 기술 제 25 권 1 호 2014년 2월 27 a b c 그림 7. Assembled structures of various particles at fluid-fluid interfaces. a Homogeneous ellipsoids. Reprinted with permission from ref. 36. b Homogenous cylinders. Reprinted with permission from ref. 11. c Janus cylinders. Reprinted with permission from ref. 19. 한 계면 변형을 취하게 된다 참고로 수직배향을 갖는 야누스 입자들의 계면 변형의 정도는 매우 작고 따라서 이들 입자들 사이의 인력 또한 무시할 수 있을 정도로 작다 예를 들어 앞 서 언급한 비대칭성의 hexapole 계면 변형을 가진 야누스 실 린더의 경우, 비대칭성의 특성이 두 개 입자가 서로 접촉할 수 있는 조합 가능한 경우의 수를 증가시키는 역할을 할 수 있기 때문에, 다중 입자 간 회합 구조 또한 tip-to-tip 혹은 side-toside 구조를 포함하여 보다 다양한 형태 e.g., linear head-tohead, angled head-to-head...

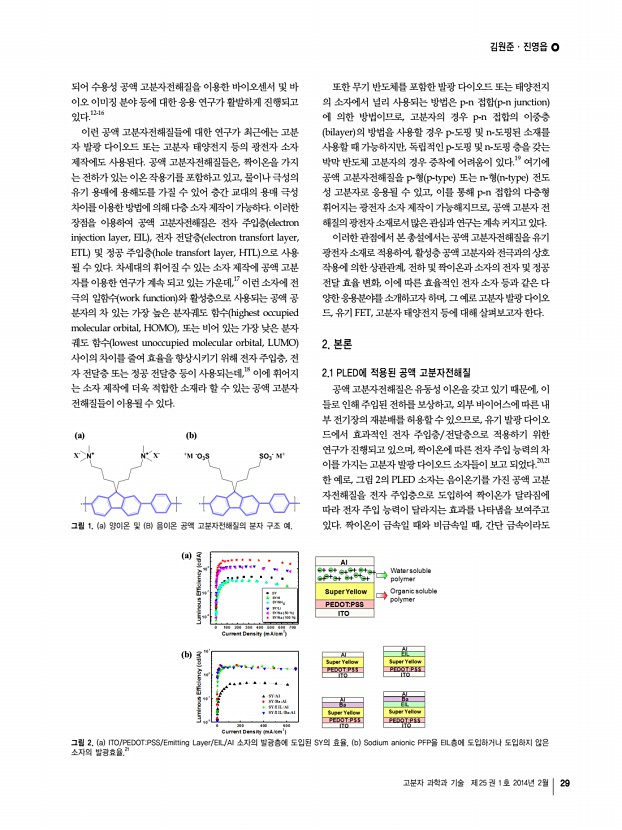

김원준ㆍ진영읍 고분자 과학과 기술 제 25 권 1 호 2014년 2월 29 a b 그림 1. a 양이온 및 B 음이온 공액 고분자전해질의 분자 구조 예. a b 그림 2. a ITO/PEDOTPSS/Emitting Layer/EIL/Al 소자의 발광층에 도입된 SY의 효율, b Sodium anionic PFP을 EIL층에 도입하거나 도입하지 않은 소자의 발광효율.21 되어 수용성 공액 고분자전해질을 이용한 바이오센서 및 바 이오 이미징 분야 등에 대한 응용 연구가 활발하게 진행되고 있다.12-16 이런 공액 고분자전해질들에 대한 연구가 최근에는 고분 자 발광 다이오드 또는 고분자 태양전지 등의 광전자 소자 제작에도 사용된다. 공액 고분자전해질들은, 짝이온을 가지 는 전하가 있는 이온 작용기를 포함하고 있고, 물이나 극성의 유기 용매에 용해도를 가질 수 있어 층간 교대의 용매 극성 차이를 이용한 방법에 의해 다층 소자 제작이 가�...

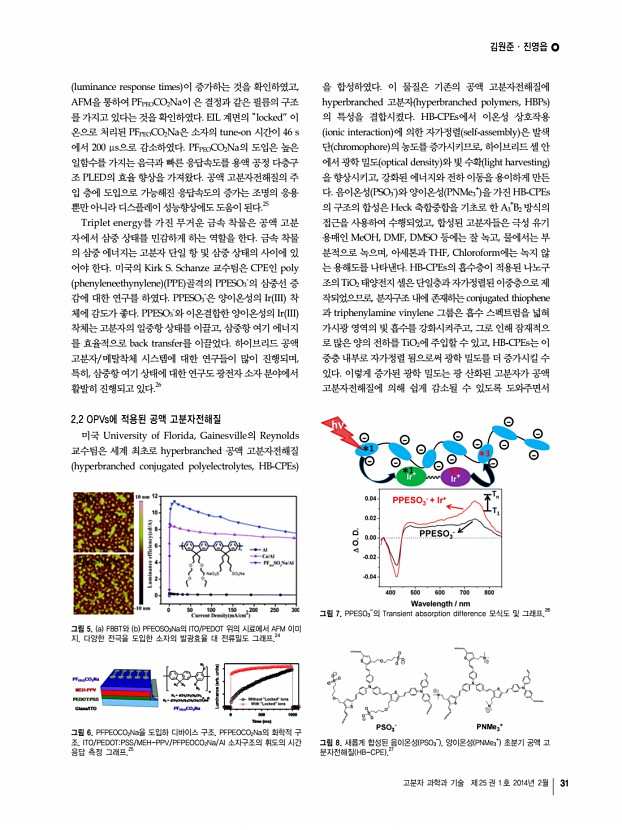

김원준ㆍ진영읍 고분자 과학과 기술 제 25 권 1 호 2014년 2월 31 그림 6. PFPEOCO2Na을 도입하 디바이스 구조. PFPEOCO2Na의 화학적 구 조. ITO/PEDOTPSS/MEH-PPV/PFPEOCO2Na/Al 소자구조의 휘도의 시간 응답 측정 그래프.25 그림 5. a F8BT와 b PFEOSO3Na의 ITO/PEDOT 위의 시료에서 AFM 이미 지, 다양한 전극을 도입한 소자의 발광효율 대 전류밀도 그래프.24 그림 8. 새롭게 합성된 음이온성 PSO3- , 양이온성 PNMe3+ 초분기 공액 고 분자전해질 HB-CPE .27 그림 7. PPESO3-의 Transient absorption difference 모식도 및 그래프.26 luminance response times 이 증가하는 것을 확인하였고, AFM을 통하여 PFPEOCO2Na이 은 결정과 같은 필름의 구조 를 가지고 있다는 것을 확인하였다. EIL 계면의 “locked” 이 온으로 처리된 PFPEOCO2Na은 소자의 tune-on 시간이 46 s 에서 200 μs으로 감소하였다. PFPEOCO2Na의 도입은 높은 일함수를 가지는...

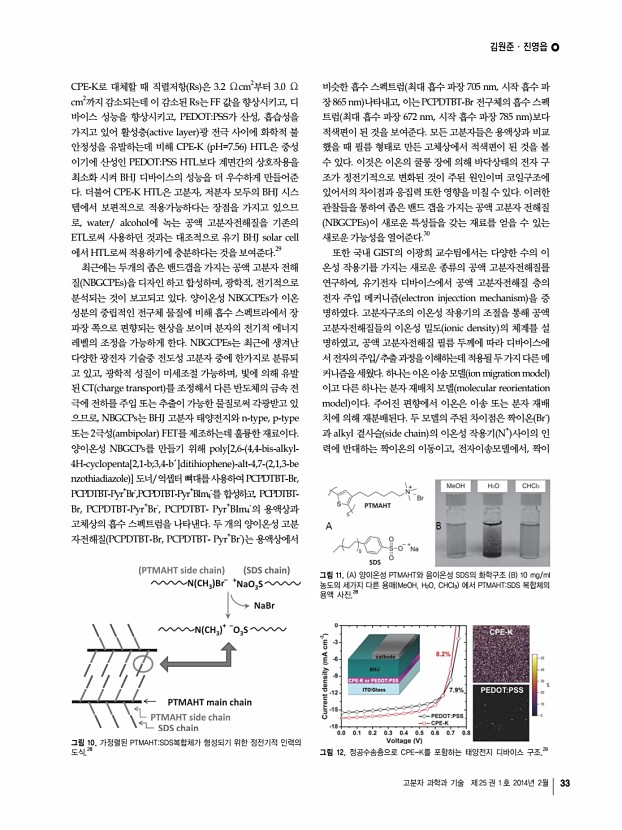

김원준ㆍ진영읍 고분자 과학과 기술 제 25 권 1 호 2014년 2월 33 그림 10. 가정렬된 PTMAHTSDS복합체가 형성되기 위한 정전기적 인력의 도식.28 그림 11. A 양이온성 PTMAHT와 음이온성 SDS의 화학구조 B 10 mg/ml 농도의 세가지 다른 용매 MeOH, H2O, CHCl3 에서 PTMAHTSDS 복합체의 용액 사진.28 그림 12. 정공수송층으로 CPE-K를 포함하는 태양전지 디바이스 구조.29 CPE-K로 대체할 때 직렬저항 Rs 은 3.2 Ωcm2부터 3.0 Ω cm 2까지 감소되는데 이 감소된 Rs는 FF 값을 향상시키고, 디 바이스 성능을 향상시키고, PEDOTPSS가 산성, 흡습성을 가지고 있어 활성층 active layer 광 전극 사이에 화학적 불 안정성을 유발하는데 비해 CPE-K pH=7.56 HTL은 중성 이기에 산성인 PEDOTPSS HTL보다 계면간의 상호작용을 최소화 시켜 BHJ 디바이스의 성능을 더 우수하게 만들어준 다. 더불어 CPE-K HTL은 고분자, 저분자 �...

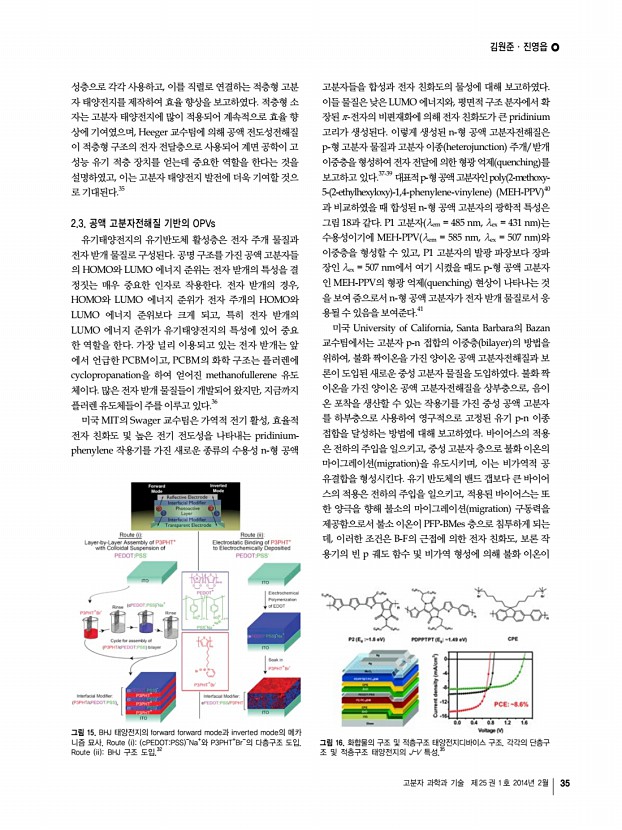

김원준ㆍ진영읍 고분자 과학과 기술 제 25 권 1 호 2014년 2월 35 그림 15. BHJ 태양전지의 forward forward mode과 inverted mode의 메카 니즘 묘사. Route i cPEDOTPSS -Na+와 P3PHT+Br-의 다층구조 도입. Route ii BHJ 구조 도입.32 그림 16. 화합물의 구조 및 적층구조 태양전지디바이스 구조. 각각의 단층구 조 및 적층구조 태양전지의 J–V 특성.35 성층으로 각각 사용하고, 이를 직렬로 연결하는 적층형 고분 자 태양전지를 제작하여 효율 향상을 보고하였다. 적층형 소 자는 고분자 태양전지에 많이 적용되어 계속적으로 효율 향 상에 기여였으며, Heeger 교수팀에 의해 공액 전도성전해질 이 적층형 구조의 전자 전달층으로 사용되어 계면 공학이 고 성능 유기 적층 장치를 얻는데 중요한 역할을 한다는 것을 설명하였고, 이는 고분자 태양전지 발전에 더욱 기여할 것으 로 기대된다.35 2...
