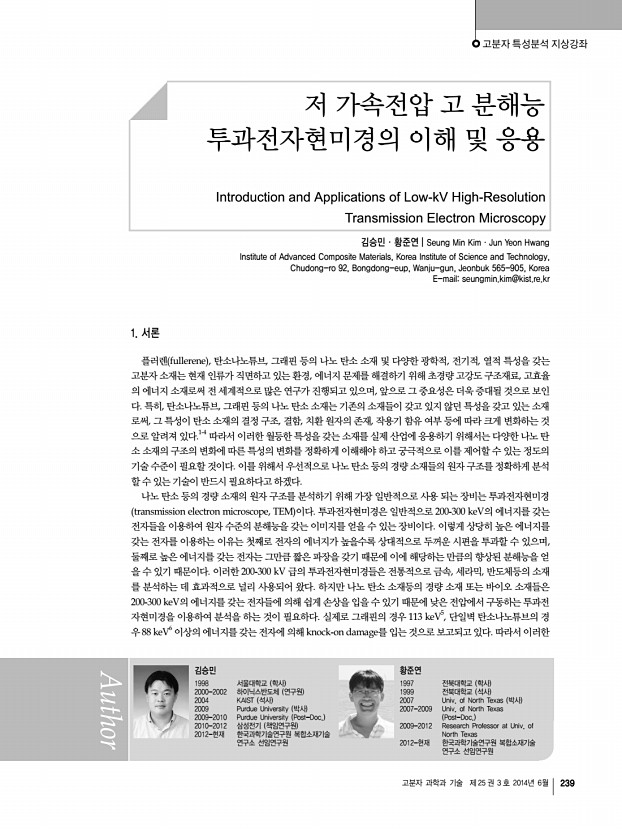

고분자 특성분석 지상강좌 고분자 과학과 기술 제 25 권 3 호 2014년 6월 239 김승민 1998 서울대학교 학사 2000-2002 하이닉스반도체 연구원 2004 KAIST 석사 2009 Purdue University 박사 2009-2010 Purdue University Post-Doc. 2010-2012 삼성전기 책임연구원 2012-현재 한국과학기술연구원 복합소재기술 연구소 선임연구원 황준연 1997 전북대학교 학사 1999 전북대학교 석사 2007 Univ. of North Texas 박사 2007-2009 Univ. of North Texas Post-Doc. 2009-2012 Research Professor at Univ. of North Texas 2012-현재 한국과학기술연구원 복합소재기술 연구소 선임연구원 저 가속전압 고 분해능 투과전자현미경의 이해 및 응용 Introduction and Applications of Low-kV High-Resolution Transmission Electron Microscopy 김승민ㆍ황준연 | Seung Min KimㆍJun Yeon Hwang Institute of Advanced Composite Materials, Korea Institute of Science and Technology, Chudong-ro 92, Bongdong-eup, Wa...

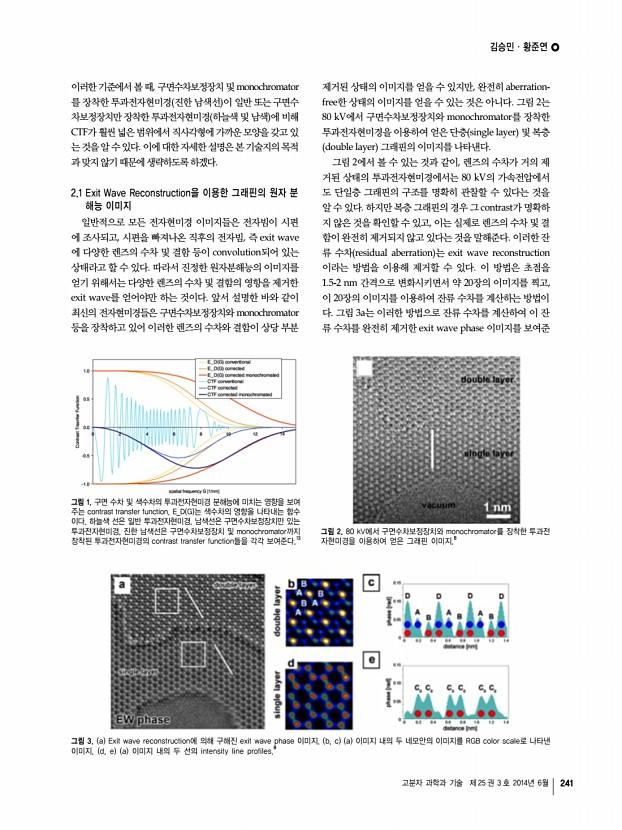

김승민ㆍ황준연 고분자 과학과 기술 제 25 권 3 호 2014년 6월 241 그림 1. 구면 수차 및 색수차의 투과전자현미경 분해능에 미치는 영향을 보여 주는 contrast transfer function. E_D G 는 색수차의 영향을 나타내는 함수 이다. 하늘색 선은 일반 투과전자현미경, 남색선은 구면수차보정장치만 있는 투과전자현미경, 진한 남색선은 구면수차보정장치 및 monochromator까지 장착된 투과전자현미경의 contrast transfer function들을 각각 보여준다.13 그림 2. 80 kV에서 구면수차보정장치와 monochromator를 장착한 투과전 자현미경을 이용하여 얻은 그래핀 이미지.8 그림 3. a Exit wave reconstruction에 의해 구해진 exit wave phase 이미지. b, c a 이미지 내의 두 네모안의 이미지를 RGB color scale로 나타낸 이미지. d, e a 이미지 내의 두 선의 intensity line profiles.8 이러한 기준에서 볼 때, 구면수차보정장치...

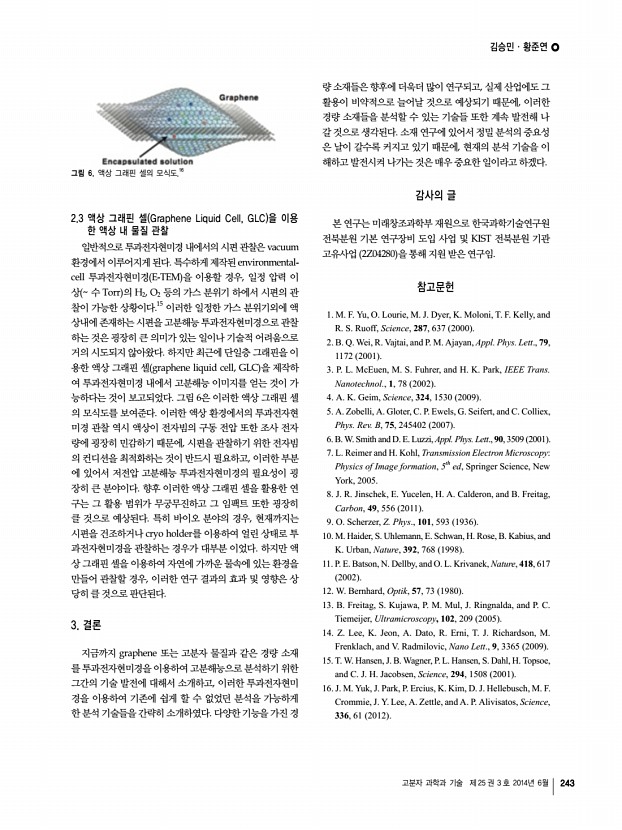

김승민ㆍ황준연 고분자 과학과 기술 제 25 권 3 호 2014년 6월 243 그림 6. 액상 그래핀 셀의 모식도.16 2.3 액상 그래핀 셀 Graphene Liquid Cell, GLC 을 이용 한 액상 내 물질 관찰 일반적으로 투과전자현미경 내에서의 시편 관찰은 vacuum 환경에서 이루어지게 된다. 특수하게 제작된 environmentalcell 투과전자현미경 E-TEM 을 이용할 경우, 일정 압력 이 상 수 Torr 의 H2, O2 등의 가스 분위기 하에서 시편의 관 찰이 가능한 상황이다.15 이러한 일정한 가스 분위기외에 액 상내에 존재하는 시편을 고분해능 투과전자현미경으로 관찰 하는 것은 굉장히 큰 의미가 있는 일이나 기술적 어려움으로 거의 시도되지 않아왔다. 하지만 최근에 단일층 그래핀을 이 용한 액상 그래핀 셀 graphene liquid cell, GLC 을 제작하 여 투과전자현미경 내에서 고분해능 이미지를 얻는 것이 가 능하다는 �...

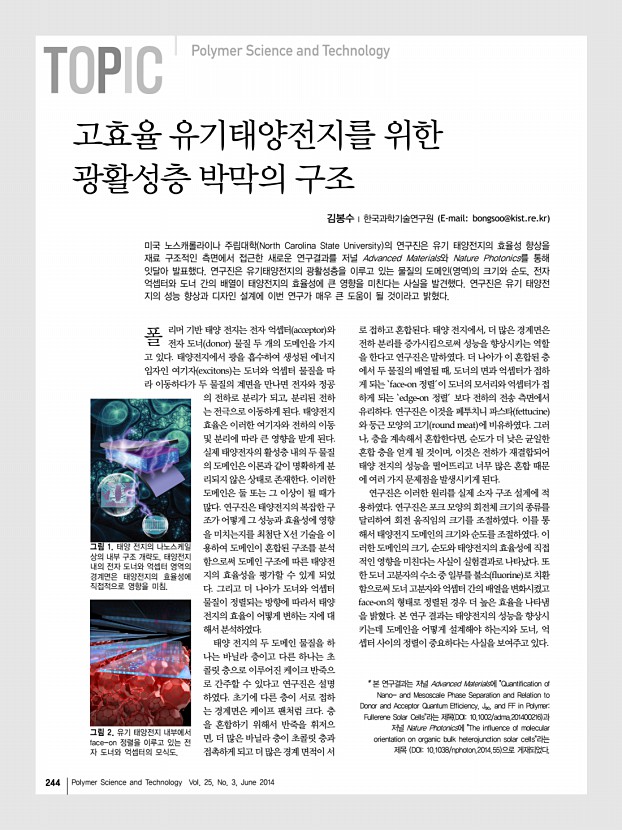

244 Polymer Science and Technology Vol. 25, No. 3, June 2014 폴 그림 1. 태양 전지의 나노스케일 상의 내부 구조 개략도. 태양전지 내의 전자 도너와 억셉터 영역의 경계면은 태양전지의 효율성에 직접적으로 영향을 미침. 그림 2. 유기 태양전지 내부에서 face-on 정렬을 이루고 있는 전 자 도너와 억셉터의 모식도. 김봉수 한국과학기술연구원 E-mailbongsoo@kist.re.kr 미국 노스캐롤라이나 주립대학 North Carolina State University 의 연구진은 유기 태양전지의 효율성 향상을 재료 구조적인 측면에서 접근한 새로운 연구결과를 저널 Advanced Materials와 Nature Photonics를 통해 잇달아 발표했다. 연구진은 유기태양전지의 광활성층을 이루고 있는 물질의 도메인 영역 의 크기와 순도, 전자 억셉터와 도너 간의 배열이 태양전지의 효율성에 큰 영향을 미친다는 사실을 발견했다. 연구진은 유기 ...

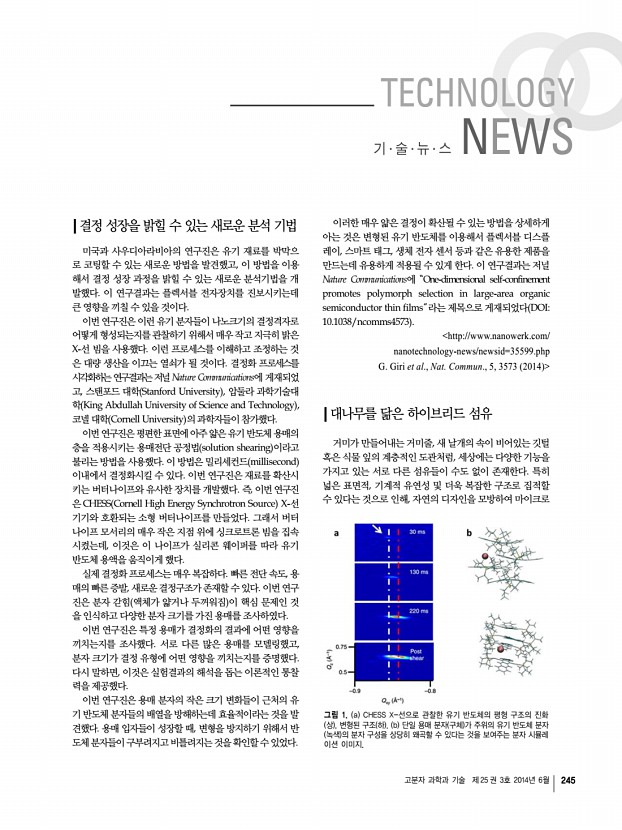

고분자 과학과 기술 제 25 권 3호 2014년 6월 245 그림 1. a CHESS X-선으로 관찰한 유기 반도체의 평형 구조의 진화 상 , 변형된 구조 하 b 단일 용매 분자 구체 가 주위의 유기 반도체 분자 녹색 의 분자 구성을 상당히 왜곡할 수 있다는 것을 보여주는 분자 시뮬레 이션 이미지. 결정 성장을 밝힐 수 있는 새로운 분석 기법 미국과 사우디아라비아의 연구진은 유기 재료를 박막으 로 코팅할 수 있는 새로운 방법을 발견했고, 이 방법을 이용 해서 결정 성장 과정을 밝힐 수 있는 새로운 분석기법을 개 발했다. 이 연구결과는 플렉서블 전자장치를 진보시키는데 큰 영향을 끼칠 수 있을 것이다. 이번 연구진은 이런 유기 분자들이 나노크기의 결정격자로 어떻게 형성되는지를 관찰하기 위해서 매우 작고 지극히 밝은 X-선 빔을 사용했다. 이런 프로세스를 이해하고 조�...
