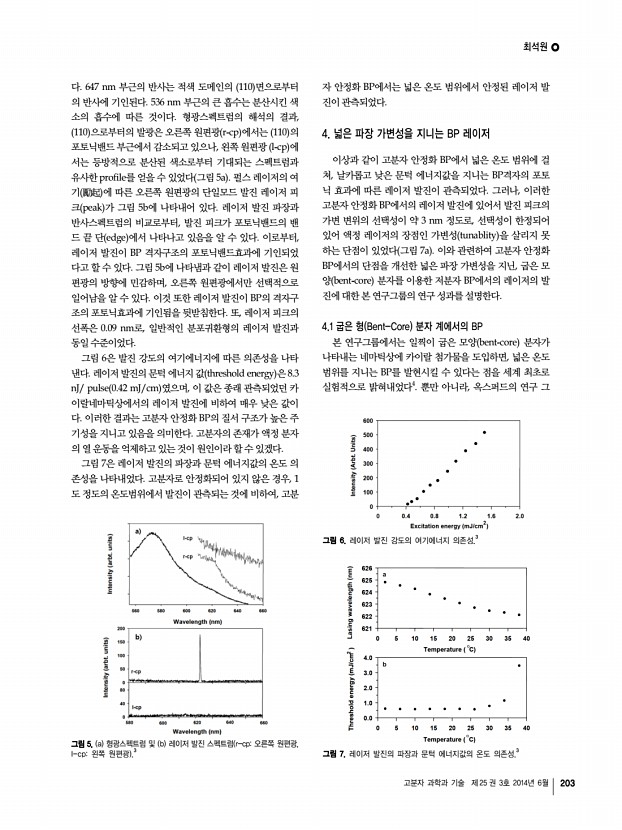

최석원 고분자 과학과 기술 제 25 권 3호 2014년 6월 203 그림 5. a 형광스펙트럼 및 b 레이저 발진 스펙트럼 r-cp오른쪽 원편광, l-cp왼쪽 원편광 .3 그림 6. 레이저 발진 강도의 여기에너지 의존성.3 그림 7. 레이저 발진의 파장과 문턱 에너지값의 온도 의존성.3 다. 647 nm 부근의 반사는 적색 도메인의 110 면으로부터 의 반사에 기인된다. 536 nm 부근의 큰 흡수는 분산시킨 색 소의 흡수에 따른 것이다. 형광스펙트럼의 해석의 결과, 110 으로부터의 발광은 오른쪽 원편광 r-cp 에서는 110 의 포토닉밴드 부근에서 감소되고 있으나, 왼쪽 원편광 l-cp 에 서는 등방적으로 분산된 색소로부터 기대되는 스펙트럼과 유사한 profile를 얻을 수 있었다 그림 5a 펄스 레이저의 여 기 勵起 에 따른 오른쪽 원편광의 단일모드 발진 레이저 피 크 peak 가 그림 5b에 나타내어 있다. 레이저 �...

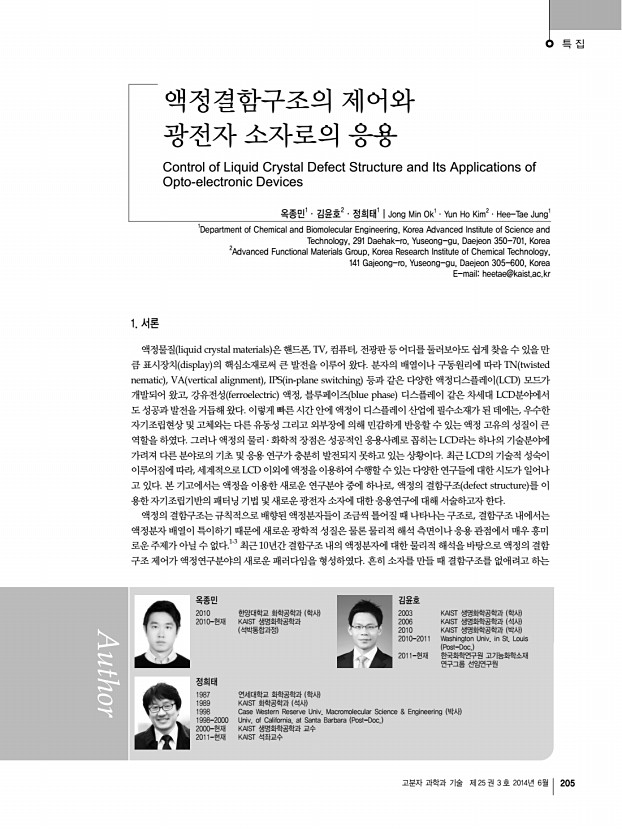

특 집 고분자 과학과 기술 제 25 권 3 호 2014년 6월 205 액정결함구조의 제어와 광전자 소자로의 응용 Control of Liquid Crystal Defect Structure and Its Applications of Opto-electronic Devices 옥종민1ㆍ김윤호2ㆍ정희태1 | Jong Min Ok1ㆍYun Ho Kim2ㆍHee-Tae Jung1 1 Department of Chemical and Biomolecular Engineering, Korea Advanced Institute of Science and Technology, 291 Daehak-ro, Yuseong-gu, Daejeon 350-701, Korea 2 Advanced Functional Materials Group, Korea Research Institute of Chemical Technology, 141 Gajeong-ro, Yuseong-gu, Daejeon 305-600, Korea E-mailheetae@kaist.ac.kr 옥종민 2010 한양대학교 화학공학과 학사 2010-현재 KAIST 생명화학공학과 석박통합과정 김윤호 2003 KAIST 생명화학공학과 학사 2006 KAIST 생명화학공학과 석사 2010 KAIST 생명화학공학과 박사 2010-2011 Washington Univ. in St. Louis Post-Doc. 2011-현재 한국화학연구원 고기능화학소재 연구그룹 선임연구�...

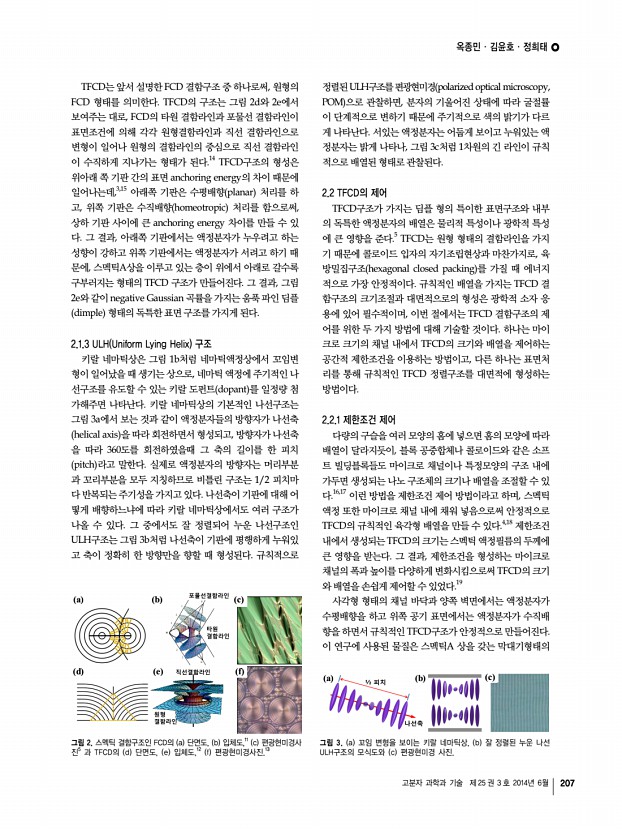

옥종민ㆍ김윤호ㆍ정희태 고분자 과학과 기술 제 25 권 3 호 2014년 6월 207 a b c d e f 그림 2. 스멕틱 결함구조인 FCD의 a 단면도, b 입체도,11 c 편광현미경사 진5 과 TFCD의 d 단면도, e 입체도,12 f 편광현미경사진.13 a b c 그림 3. a 꼬임 변형을 보이는 키랄 네마틱상, b 잘 정렬된 누운 나선 ULH구조의 모식도와 c 편광현미경 사진. TFCD는 앞서 설명한 FCD 결함구조 중 하나로써, 원형의 FCD 형태를 의미한다. TFCD의 구조는 그림 2d와 2e에서 보여주는 대로, FCD의 타원 결함라인과 포물선 결함라인이 표면조건에 의해 각각 원형결함라인과 직선 결함라인으로 변형이 일어나 원형의 결함라인의 중심으로 직선 결함라인 이 수직하게 지나가는 형태가 된다.14 TFCD구조의 형성은 위아래 쪽 기판 간의 표면 anchoring energy의 차이 때문에 일어나는데,3,15 아래쪽 기판은 수평배향 planar �...

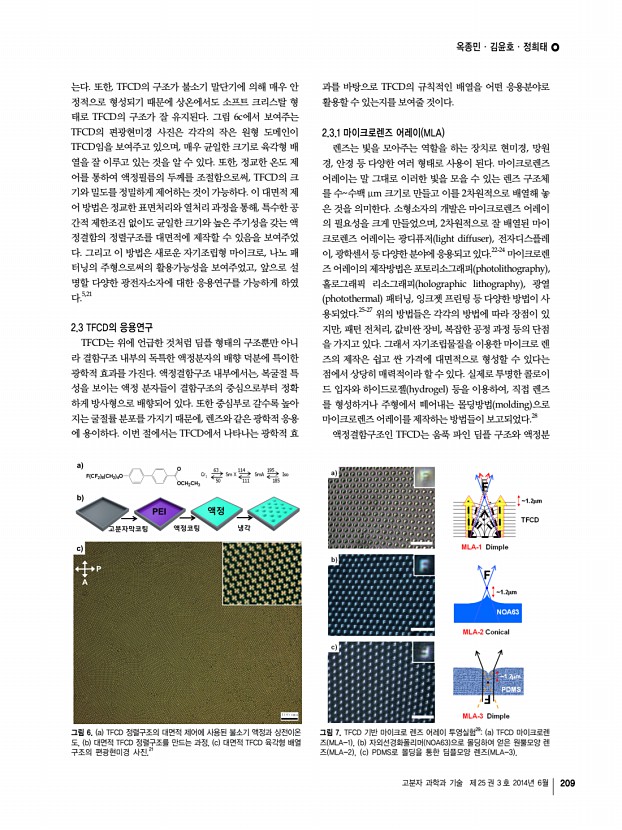

옥종민ㆍ김윤호ㆍ정희태 고분자 과학과 기술 제 25 권 3 호 2014년 6월 209 그림 6. a TFCD 정렬구조의 대면적 제어에 사용된 불소기 액정과 상전이온 도, b 대면적 TFCD 정렬구조를 만드는 과정, c 대면적 TFCD 육각형 배열 구조의 편광현미경 사진.21 그림 7. TFCD 기반 마이크로 렌즈 어레이 투영실험29a TFCD 마이크로렌 즈 MLA-1 , b 자외선경화폴리머 NOA63 으로 몰딩하여 얻은 원뿔모양 렌 즈 MLA-2 , c PDMS로 몰딩을 통한 딤플모양 렌즈 MLA-3 는다. 또한, TFCD의 구조가 불소기 말단기에 의해 매우 안 정적으로 형성되기 때문에 상온에서도 소프트 크리스탈 형 태로 TFCD의 구조가 잘 유지된다. 그림 6c에서 보여주는 TFCD의 편광현미경 사진은 각각의 작은 원형 도메인이 TFCD임을 보여주고 있으며, 매우 균일한 크기로 육각형 배 열을 잘 이루고 있는 것을 알 수 있다. 또한, 정교�...

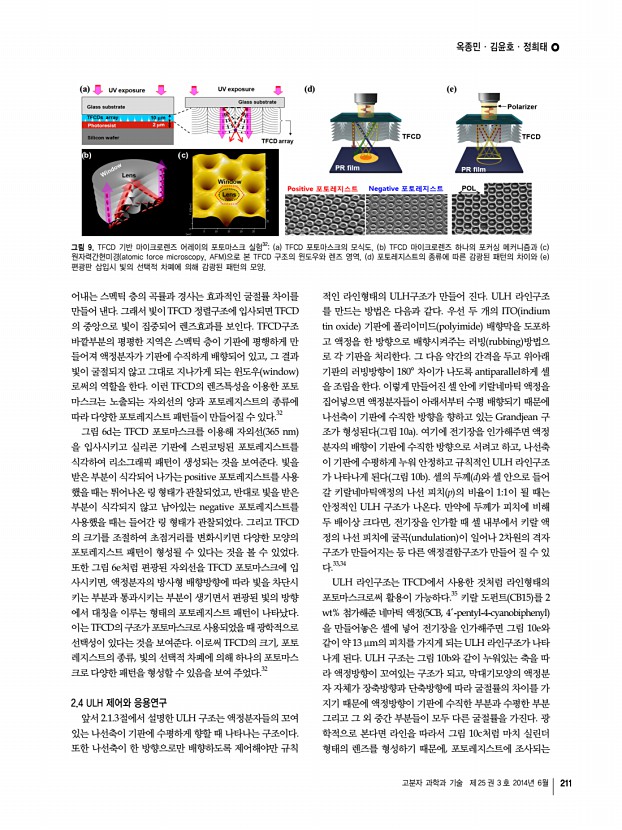

옥종민ㆍ김윤호ㆍ정희태 고분자 과학과 기술 제 25 권 3 호 2014년 6월 211 a d e 그림 9. TFCD 기반 마이크로렌즈 어레이의 포토마스크 실험32a TFCD 포토마스크의 모식도, b TFCD 마이크로렌즈 하나의 포커싱 메커니즘과 c 원자력간현미경 atomic force microscopy, AFM 으로 본 TFCD 구조의 윈도우와 렌즈 영역, d 포토레지스트의 종류에 따른 감광된 패턴의 차이와 e 편광판 삽입시 빛의 선택적 차폐에 의해 감광된 패턴의 모양. 어내는 스멕틱 층의 곡률과 경사는 효과적인 굴절률 차이를 만들어 낸다. 그래서 빛이 TFCD 정렬구조에 입사되면 TFCD 의 중앙으로 빛이 집중되어 렌즈효과를 보인다. TFCD구조 바깥부분의 평평한 지역은 스멕틱 층이 기판에 평행하게 만 들어져 액정분자가 기판에 수직하게 배향되어 있고, 그 결과 빛이 굴절되지 않고 그대로 지나가게 되는 윈도우 win...
