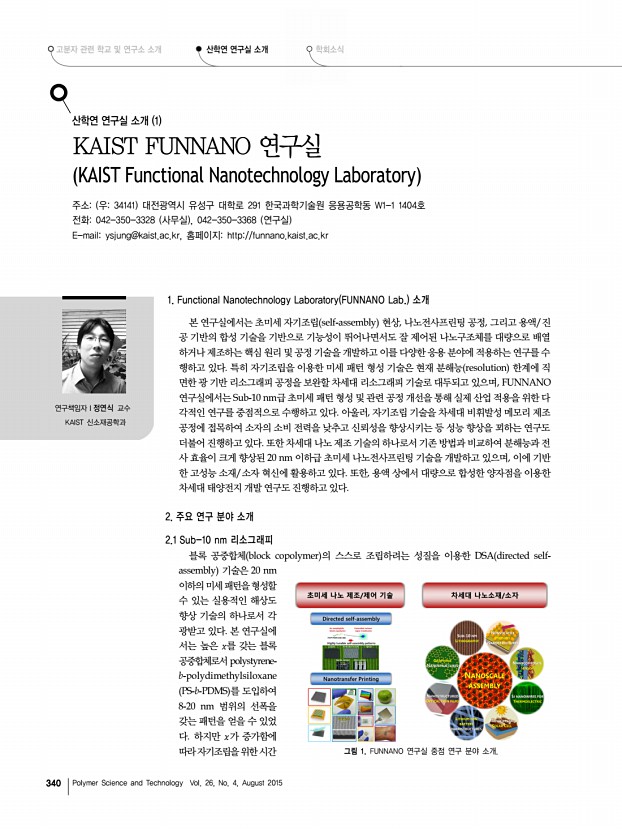

고분자 관련 학교 및 연구소 소개 학회소식 산학연 연구실 소개 340 Polymer Science and Technology Vol. 26, No. 4, August 2015 연구책임자ｌ정연식 교수 KAIST 신소재공학과 그림 1. FUNNANO 연구실 중점 연구 분야 소개. 산학연 연구실 소개 1 KAIST FUNNANO 연구실 KAIST Functional Nanotechnology Laboratory 주소우34141 대전광역시 유성구 대학로 291 한국과학기술원 응용공학동 W1-1 1404호 전화042-350-3328 사무실 , 042-350-3368 연구실 E-mailysjung@kaist.ac.kr, 홈페이지http//funnano.kaist.ac.kr 1. Functional Nanotechnology Laboratory FUNNANO Lab. 소개 본 연구실에서는 초미세 자기조립 self-assembly 현상, 나노전사프린팅 공정, 그리고 용액/진 공 기반의 합성 기술을 기반으로 기능성이 뛰어나면서도 잘 제어된 나노구조체를 대량으로 배열 하거나 제조하는 핵심 원리 및 공정 기술을 개발하고 이를 다양한 응용 분야에 �...

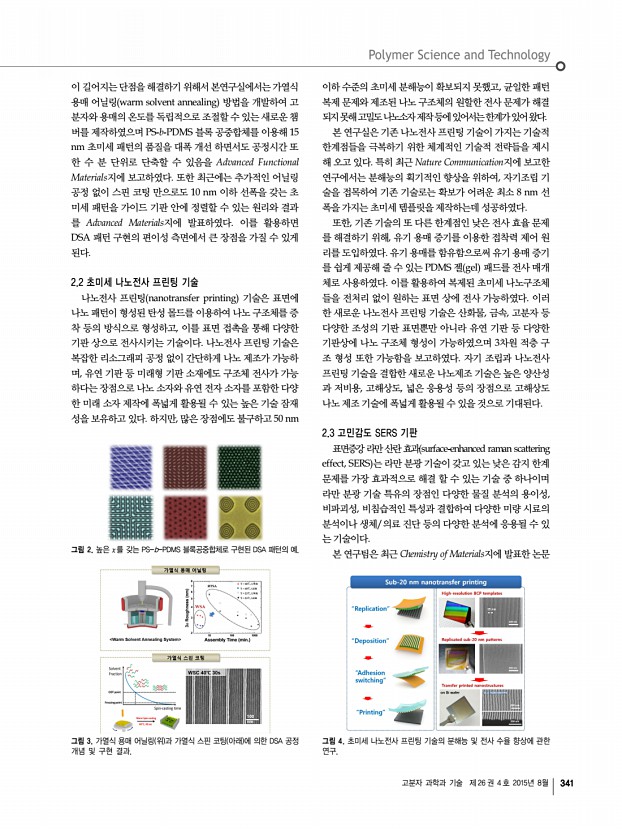

고분자 과학과 기술 제 26 권 4 호 2015년 8월 341 그림 2. 높은 χ를 갖는 PS-b-PDMS 블록공중합체로 구현된 DSA 패턴의 예. 그림 3. 가열식 용매 어닐링 위 과 가열식 스핀 코팅 아래 에 의한 DSA 공정 개념 및 구현 결과. 그림 4. 초미세 나노전사 프린팅 기술의 분해능 및 전사 수율 향상에 관한 연구. 이 길어지는 단점을 해결하기 위해서 본연구실에서는 가열식 용매 어닐링 warm solvent annealing 방법을 개발하여 고 분자와 용매의 온도를 독립적으로 조절할 수 있는 새로운 챔 버를 제작하였으며 PS-b-PDMS 블록 공중합체를 이용해 15 nm 초미세 패턴의 품질을 대폭 개선 하면서도 공정시간 또 한 수 분 단위로 단축할 수 있음을 Advanced Functional Materials지에 보고하였다. 또한 최근에는 추가적인 어닐링 공정 없이 스핀 코팅 만으로도 10 nm 이하 선폭을 갖는 초 미세 패턴을 가�...

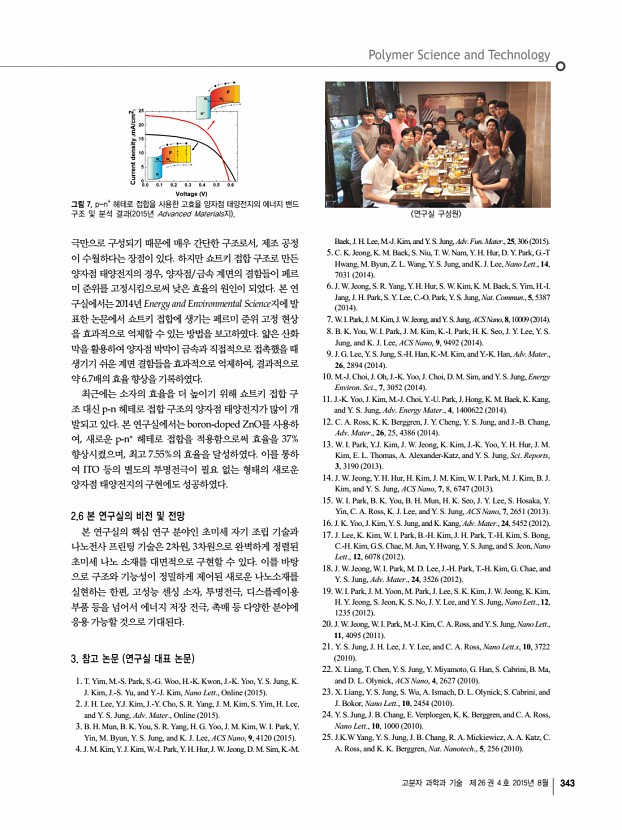

고분자 과학과 기술 제 26 권 4 호 2015년 8월 343 연구실 구성원 그림 7. p-n+ 헤테로 접합을 사용한 고효율 양자점 태양전지의 에너지 밴드 구조 및 분석 결과 2015년 Advanced Materials지 극만으로 구성되기 때문에 매우 간단한 구조로서, 제조 공정 이 수월하다는 장점이 있다. 하지만 쇼트키 접합 구조로 만든 양자점 태양전지의 경우, 양자점/금속 계면의 결함들이 페르 미 준위를 고정시킴으로써 낮은 효율의 원인이 되었다. 본 연 구실에서는 2014년 Energy and Environmental Science지에 발 표한 논문에서 쇼트키 접합에 생기는 페르미 준위 고정 현상 을 효과적으로 억제할 수 있는 방법을 보고하였다. 얇은 산화 막을 활용하여 양자점 박막이 금속과 직접적으로 접촉했을 때 생기기 쉬운 계면 결함들을 효과적으로 억제하여, 결과적으로 약 6.7배의 효율 향상을 기록하였�...

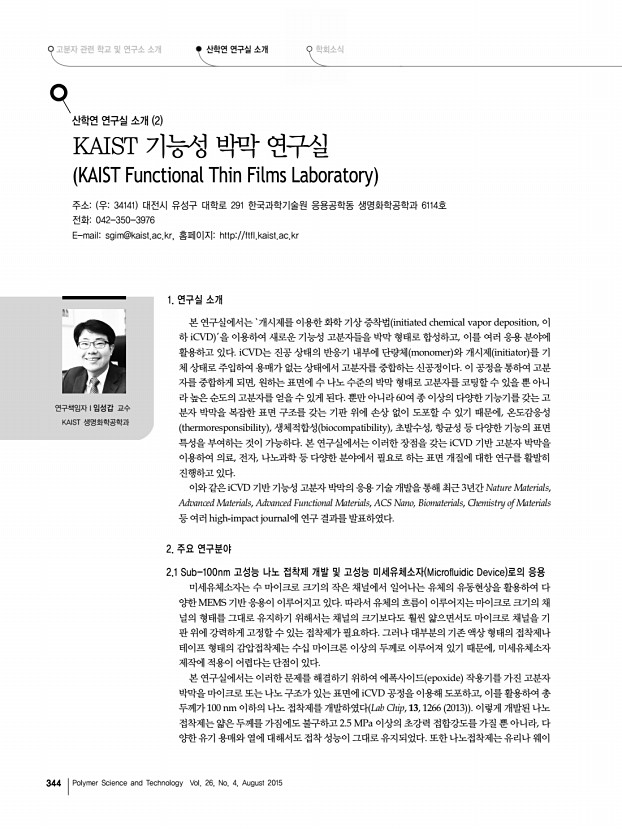

고분자 관련 학교 및 연구소 소개 학회소식 산학연 연구실 소개 344 Polymer Science and Technology Vol. 26, No. 4, August 2015 연구책임자ｌ임성갑 교수 KAIST 생명화학공학과 산학연 연구실 소개 2 KAIST 기능성 박막 연구실 KAIST Functional Thin Films Laboratory 주소우34141 대전시 유성구 대학로 291 한국과학기술원 응용공학동 생명화학공학과 6114호 전화042-350-3976 E-mailsgim@kaist.ac.kr, 홈페이지http//ftfl.kaist.ac.kr 1. 연구실 소개 본 연구실에서는 ‘개시제를 이용한 화학 기상 증착법 initiated chemical vapor deposition, 이 하 iCVD ’을 이용하여 새로운 기능성 고분자들을 박막 형태로 합성하고, 이를 여러 응용 분야에 활용하고 있다. iCVD는 진공 상태의 반응기 내부에 단량체 monomer 와 개시제 initiator 를 기 체 상태로 주입하여 용매가 없는 상태에서 고분자를 중합하는 신공정이다. 이 공정을 �...
