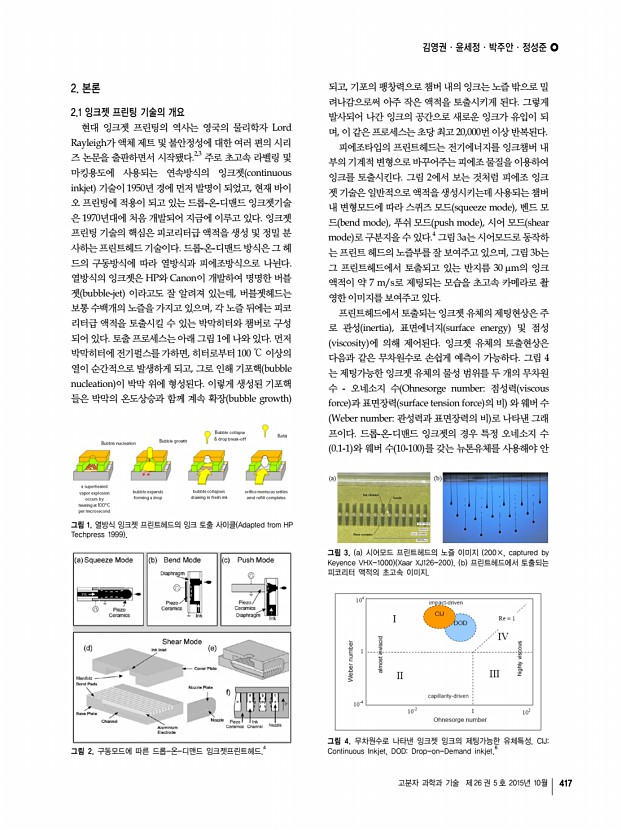

김영권ㆍ윤세정ㆍ박주안ㆍ정성준 고분자 과학과 기술 제 26 권 5 호 2015년 10월 417 그림 1. 열방식 잉크젯 프린트헤드의 잉크 토출 사이클 Adapted from HP Techpress 1999 그림 2. 구동모드에 따른 드롭-온-디맨드 잉크젯프린트헤드.4 그림 3. a 시어모드 프린트헤드의 노즐 이미지 200×, captured by Keyence VHX-1000 Xaar XJ126-200 b 프린트헤드에서 토출되는 피코리터 액적의 초고속 이미지. 그림 4. 무차원수로 나타낸 잉크젯 잉크의 제팅가능한 유체특성. CIJContinuous Inkjet, DODDrop-on-Demand inkjet.6 2. 본론 2.1 잉크젯 프린팅 기술의 개요 현대 잉크젯 프린팅의 역사는 영국의 물리학자 Lord Rayleigh가 액체 제트 및 불안정성에 대한 여러 편의 시리 즈 논문을 출판하면서 시작됐다.2,3 주로 초고속 라벨링 및 마킹용도에 사용되는 연속방식의 잉크젯 continuous inkjet 기술이 1950년 경에 먼저 발...

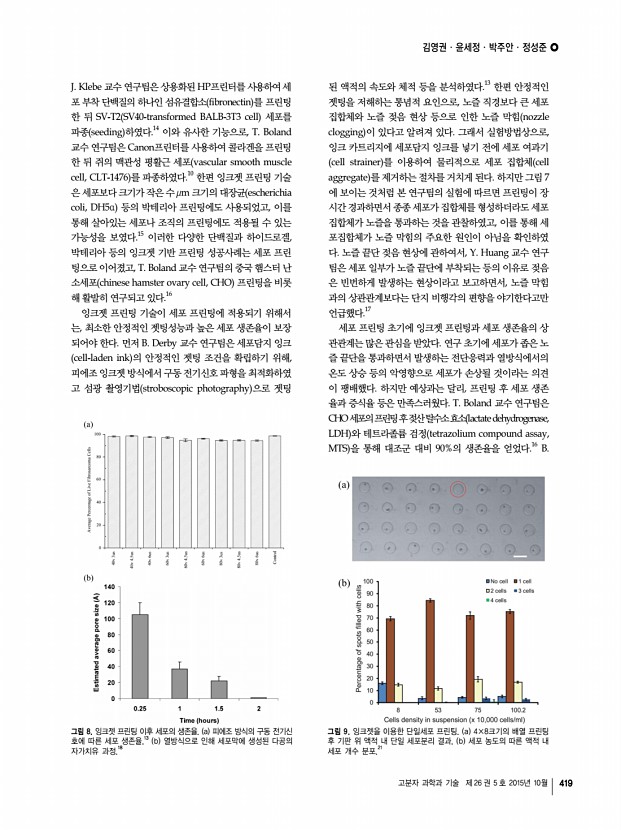

김영권ㆍ윤세정ㆍ박주안ㆍ정성준 고분자 과학과 기술 제 26 권 5 호 2015년 10월 419 그림 8. 잉크젯 프린팅 이후 세포의 생존율. a 피에조 방식의 구동 전기신 호에 따른 세포 생존율,13 b 열방식으로 인해 세포막에 생성된 다공의 자가치유 과정.18 그림 9. 잉크젯을 이용한 단일세포 프린팅. a 4×8크기의 배열 프린팅 후 기판 위 액적 내 단일 세포분리 결과, b 세포 농도의 따른 액적 내 세포 개수 분포.21 J. Klebe 교수 연구팀은 상용화된 HP프린터를 사용하여 세 포 부착 단백질의 하나인 섬유결합소 fibronectin 를 프린팅 한 뒤 SV-T2 SV40-transformed BALB-3T3 cell 세포를 파종 seeding 하였다.14 이와 유사한 기능으로, T. Boland 교수 연구팀은 Canon프린터를 사용하여 콜라겐을 프린팅 한 뒤 쥐의 맥관성 평활근 세포 vascular smooth muscle cell, CLT-1476 를 파종하였다.10 한편 잉크젯 프린�...

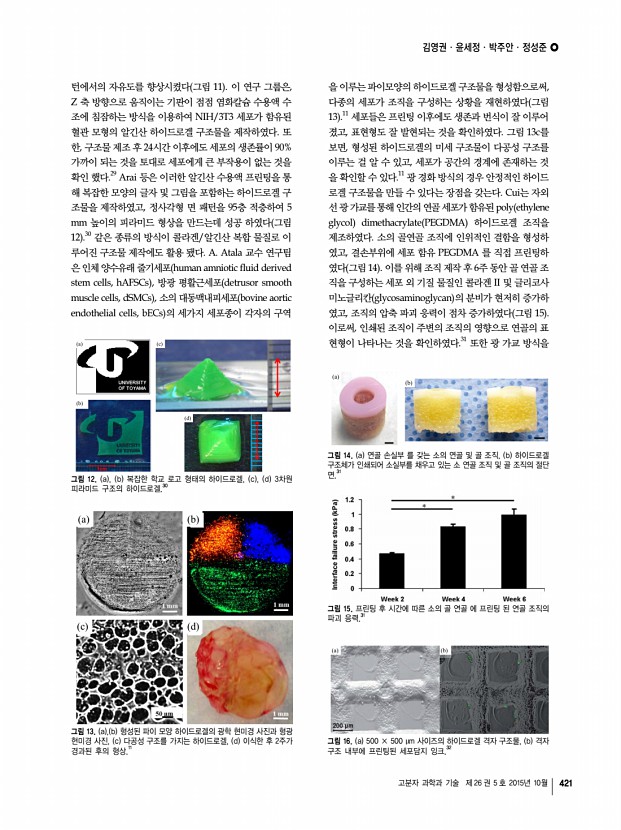

김영권ㆍ윤세정ㆍ박주안ㆍ정성준 고분자 과학과 기술 제 26 권 5 호 2015년 10월 421 그림 14. a 연골 손실부 를 갖는 소의 연골 및 골 조직, b 하이드로겔 구조체가 인쇄되어 소실부를 채우고 있는 소 연골 조직 및 골 조직의 절단 면.31 그림 15. 프린팅 후 시간에 따른 소의 골 연골 에 프린팅 된 연골 조직의 파괴 응력.31 그림 16. a 500 × 500 µm 사이즈의 하이드로겔 격자 구조물, b 격자 구조 내부에 프린팅된 세포담지 잉크.32 그림 12. a , b 복잡한 학교 로고 형태의 하이드로겔, c , d 3차원 피라미드 구조의 하이드로겔.30 그림 13. a , b 형성된 파이 모양 하이드로겔의 광학 현미경 사진과 형광 현미경 사진, c 다공성 구조를 가지는 하이드로겔, d 이식한 후 2주가 경과된 후의 형상.11 턴에서의 자유도를 향상시켰다 그림 11 이 연구 그룹은, Z 축 방향으로 움직이는 기판...

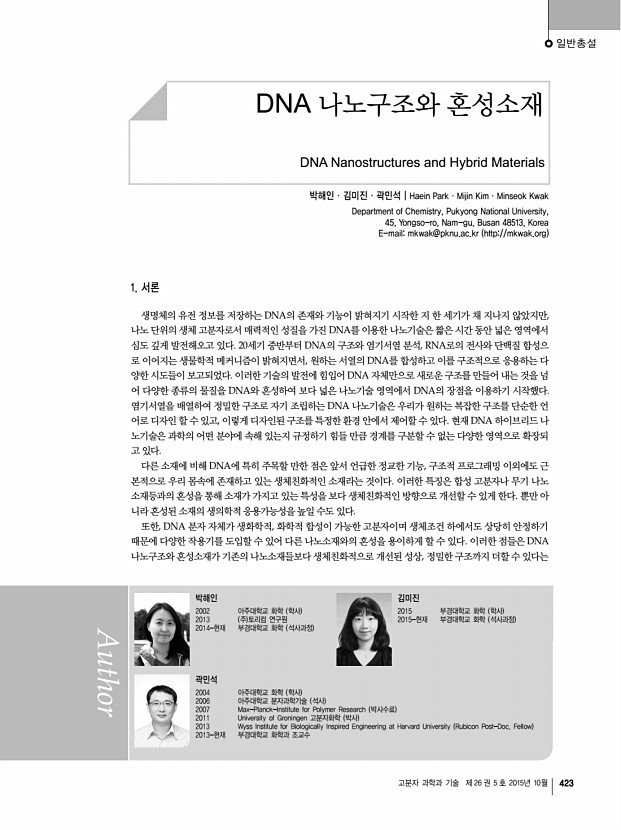

일반총설 고분자 과학과 기술 제 26 권 5 호 2015년 10월 423 박해인 2002 아주대학교 화학 학사 2013 주 토리컴 연구원 2014-현재 부경대학교 화학 석사과정 김미진 2015 부경대학교 화학 학사 2015-현재 부경대학교 화학 석사과정 곽민석 2004 아주대학교 화학 학사 2006 아주대학교 분자과학기술 석사 2007 Max-Planck-Institute for Polymer Research 박사수료 2011 University of Groningen 고분자화학 박사 2013 Wyss Institute for Biologically Inspired Engineering at Harvard University Rubicon Post-Doc. Fellow 2013-현재 부경대학교 화학과 조교수 DNA 나노구조와 혼성소재 DNA Nanostructures and Hybrid Materials 박해인ㆍ김미진ㆍ곽민석 | Haein ParkㆍMijin KimㆍMinseok Kwak Department of Chemistry, Pukyong National University, 45, Yongso-ro, Nam-gu, Busan 48513, Korea E-mailmkwak@pknu.ac.kr http//mkwak.org 1. 서론 생명체의 유전 정보를 저장하는 DNA의 존재와 �...

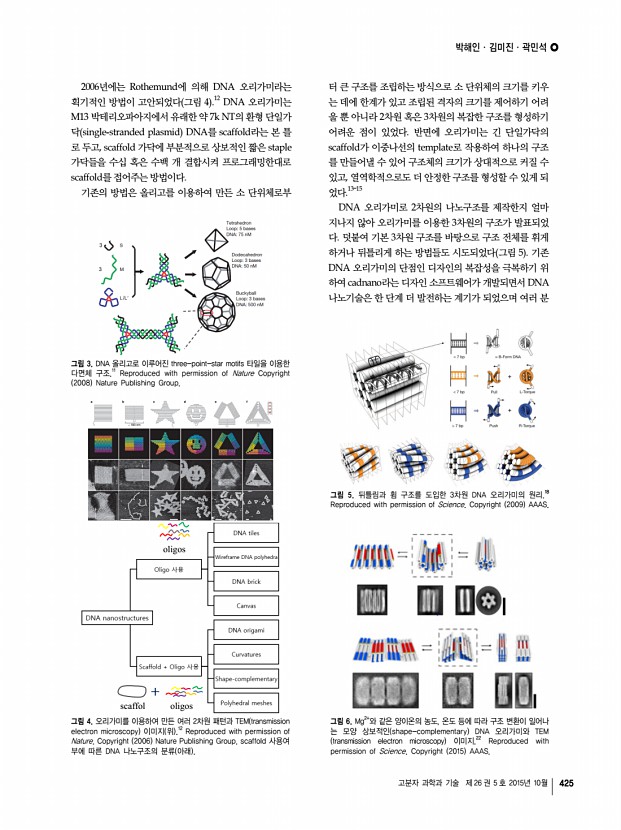

박해인ㆍ김미진ㆍ곽민석 고분자 과학과 기술 제 26 권 5 호 2015년 10월 425 그림 3. DNA 올리고로 이루어진 three-point-star motifs 타일을 이용한 다면체 구조.11 Reproduced with permission of Nature Copyright 2008 Nature Publishing Group. scaffol oligos oligos 그림 4. 오리가미를 이용하여 만든 여러 2차원 패턴과 TEM transmission electron microscopy 이미지 위 .12 Reproduced with permission of Nature. Copyright 2006 Nature Publishing Group. scaffold 사용여 부에 따른 DNA 나노구조의 분류 아래 그림 5. 뒤틀림과 휨 구조를 도입한 3차원 DNA 오리가미의 원리.18 Reproduced with permission of Science. Copyright 2009 AAAS. 그림 6. Mg2+와 같은 양이온의 농도, 온도 등에 따라 구조 변환이 일어나 는 모양 상보적인 shape-complementary DNA 오리가미와 TEM transmission electron microscopy 이미지.22 Reproduced with permission of Science. Copyright 2015 AAAS. 2006년에는 Rot...
