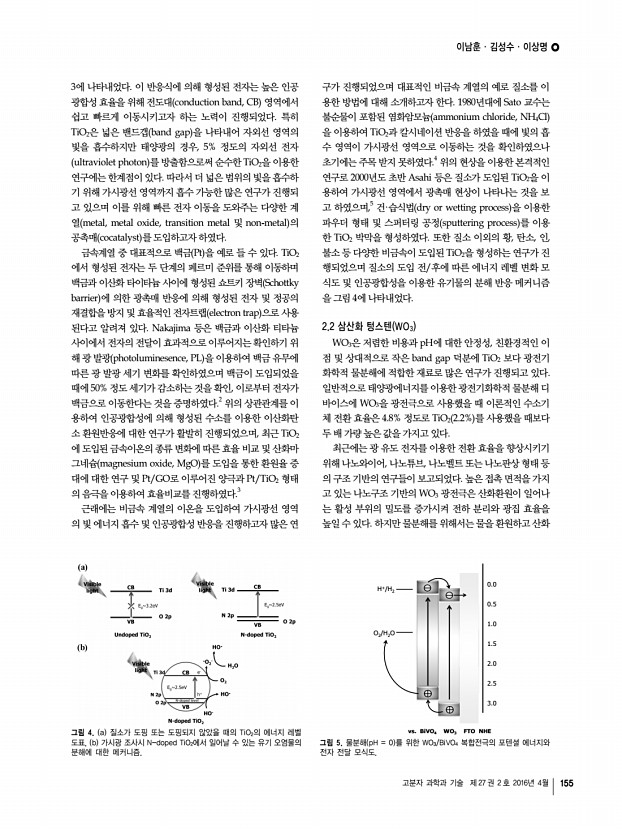

이남훈ㆍ김성수ㆍ이상명 고분자 과학과 기술 제 27 권 2 호 2016년 4월 155 그림 4. a 질소가 도핑 또는 도핑되지 않았을 때의 TiO2의 에너지 레벨 도표, b 가시광 조사시 N-doped TiO2에서 일어날 수 있는 유기 오염물의 분해에 대한 메커니즘. 0.0 1.0 3.0 0.5 1.5 2.0 2.5 H+/H2 O2/H2O vs. BiVO4 WO3 FTO NHE 그림 5. 물분해 pH = 0 를 위한 WO3/BiVO4 복합전극의 포텐셜 에너지와 전자 전달 모식도. 3에 나타내었다. 이 반응식에 의해 형성된 전자는 높은 인공 광합성 효율을 위해 전도대 conduction band, CB 영역에서 쉽고 빠르게 이동시키고자 하는 노력이 진행되었다. 특히 TiO2은 넓은 밴드갭 band gap 을 나타내어 자외선 영역의 빛을 흡수하지만 태양광의 경우, 5% 정도의 자외선 전자 ultraviolet photon 를 방출함으로써 순수한 TiO2을 이용한 연구에는 한계점이 있다. 따라서 더 넓은 범위의 빛을 흡�...

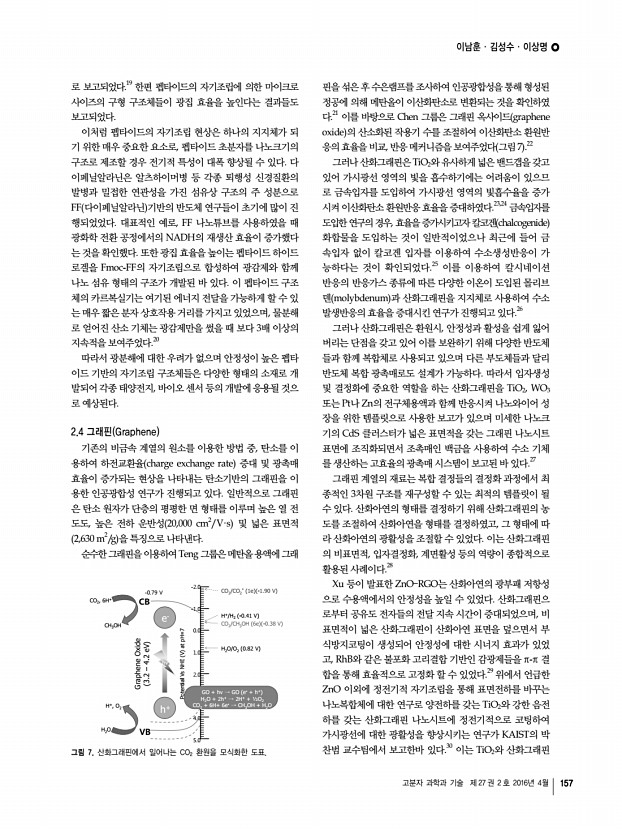

이남훈ㆍ김성수ㆍ이상명 고분자 과학과 기술 제 27 권 2 호 2016년 4월 157 Potential Vs NHE V at pH=7 Graphene Oxide 3.2 – 4.2 eV eh+ hν -2.0 -1.0 0.0 1.0 2.0 3.0 4.0 5.0 GO + hν → GO e- + h+ H 2O + 2h+ → 2H+ + ½O2 CO2 + 6H+ 6e- → CH3OH + H2O CB -0.79 V VB CO2, 6H+ CH3OH H+, O2 H 2O CO2/CO2* 1e -1.90 V H+/H2 -0.41 V CO2/CH3OH 6e -0.38 V H 2O/O2 0.82 V 그림 7. 산화그래핀에서 일어나는 CO2 환원을 모식화한 도표. 로 보고되었다.19 한편 펩타이드의 자기조립에 의한 마이크로 사이즈의 구형 구조체들이 광집 효율을 높인다는 결과들도 보고되었다. 이처럼 펩타이드의 자기조립 현상은 하나의 지지체가 되 기 위한 매우 중요한 요소로, 펩타이드 초분자를 나노크기의 구조로 제조할 경우 전기적 특성이 대폭 향상될 수 있다. 다 이페닐알라닌은 알츠하이머병 등 각종 퇴행성 신경질환의 발병과 밀접한 연관성을 가진 �...

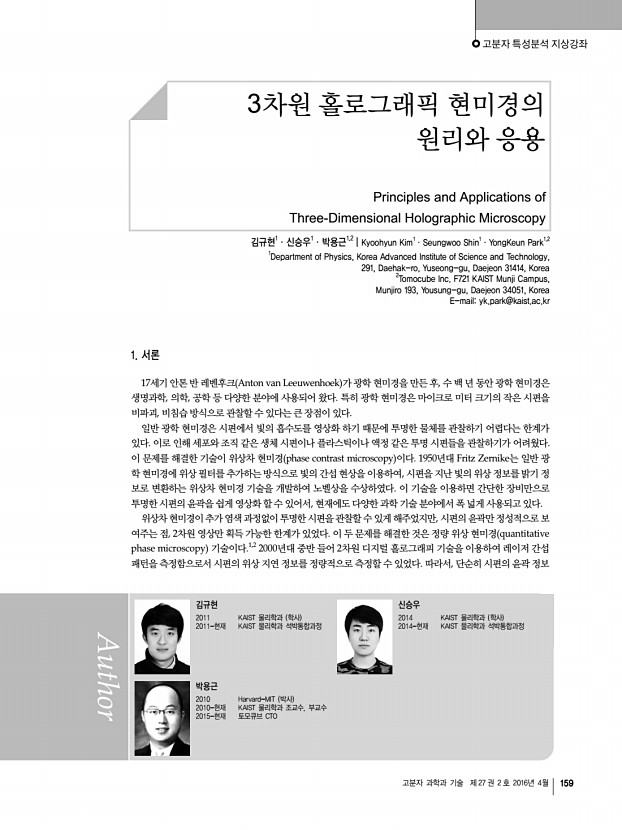

고분자 특성분석 지상강좌 고분자 과학과 기술 제 27 권 2 호 2016년 4월 159 김규현 2011 KAIST 물리학과 학사 2011-현재 KAIST 물리학과 석박통합과정 신승우 2014 KAIST 물리학과 학사 2014-현재 KAIST 물리학과 석박통합과정 박용근 2010 Harvard-MIT 박사 2010-현재 KAIST 물리학과 조교수, 부교수 2015-현재 토모큐브 CTO 3차원 홀로그래픽 현미경의 원리와 응용 Principles and Applications of Three-Dimensional Holographic Microscopy 김규현1ㆍ신승우1ㆍ박용근1,2 | Kyoohyun Kim1ㆍSeungwoo Shin1ㆍYongKeun Park1,2 1 Department of Physics, Korea Advanced Institute of Science and Technology, 291, Daehak-ro, Yuseong-gu, Daejeon 31414, Korea 2 Tomocube Inc. F721 KAIST Munji Campus, Munjiro 193, Yousung-gu, Daejeon 34051, Korea E-mailyk.park@kaist.ac.kr 1. 서론 17세기 안톤 반 레벤후크 Anton van Leeuwenhoek 가 광학 현미경을 만든 후, 수 백 년 동안 광학 현미경은 생명과�...

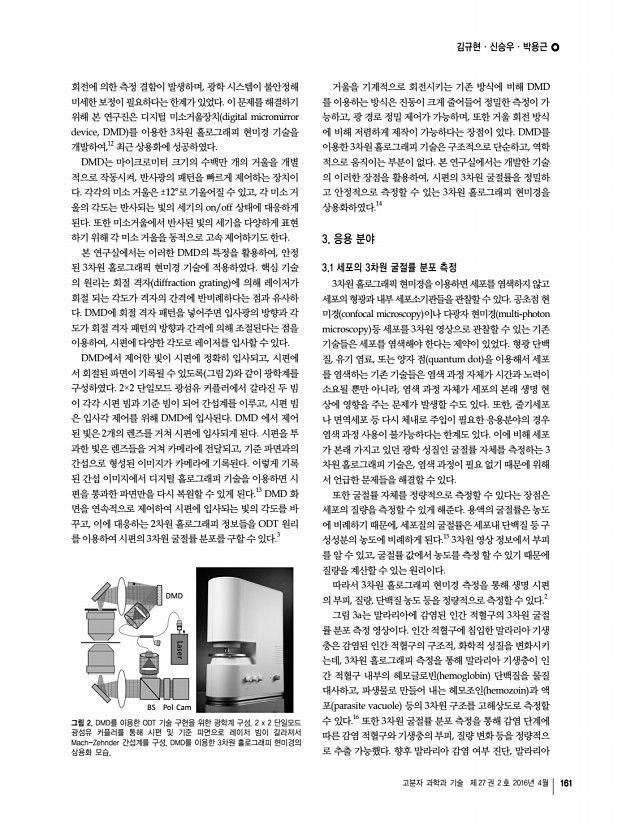

김규현ㆍ신승우ㆍ박용근 고분자 과학과 기술 제 27 권 2 호 2016년 4월 161 DMD Laser BS Pol Cam 그림 2. DMD를 이용한 ODT 기술 구현을 위한 광학계 구성. 2 x 2 단일모드 광섬유 커플러를 통해 시편 및 기준 파면으로 레이저 빔이 갈라져서 Mach-Zehnder 간섭계를 구성. DMD를 이용한 3차원 홀로그래피 현미경의 상용화 모습. 회전에 의한 측정 결함이 발생하며, 광학 시스템이 불안정해 미세한 보정이 필요하다는 한계가 있었다. 이 문제를 해결하기 위해 본 연구진은 디지털 미소거울장치 digital micromirror device, DMD 를 이용한 3차원 홀로그래피 현미경 기술을 개발하여,12 최근 상용화에 성공하였다. DMD는 마이크로미터 크기의 수백만 개의 거울을 개별 적으로 작동시켜, 반사광의 패턴을 빠르게 제어하는 장치이 다. 각각의 미소 거울은 ±12°로 기울어질 수 있고, 각 미소 거 �...

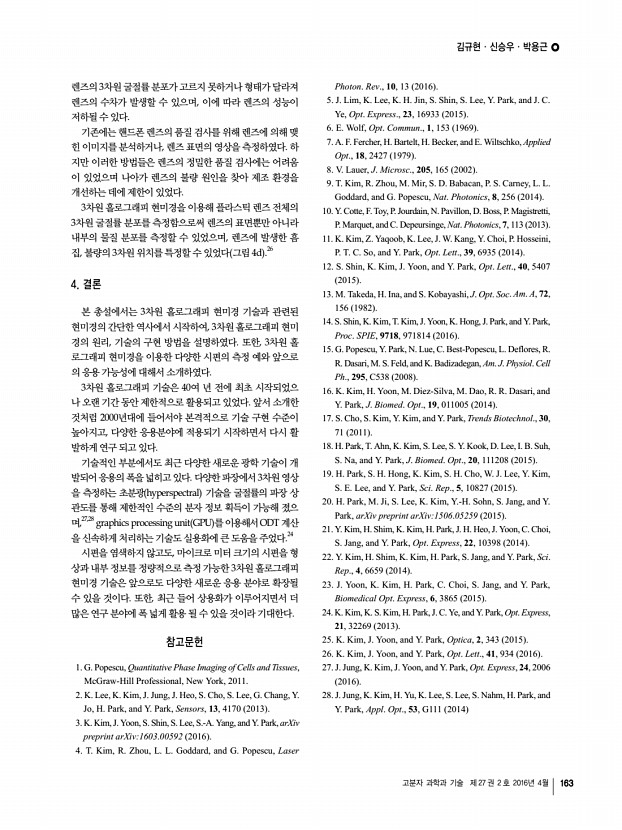

김규현ㆍ신승우ㆍ박용근 고분자 과학과 기술 제 27 권 2 호 2016년 4월 163 렌즈의 3차원 굴절률 분포가 고르지 못하거나 형태가 달라져 렌즈의 수차가 발생할 수 있으며, 이에 따라 렌즈의 성능이 저하될 수 있다. 기존에는 핸드폰 렌즈의 품질 검사를 위해 렌즈에 의해 맺 힌 이미지를 분석하거나, 렌즈 표면의 영상을 측정하였다. 하 지만 이러한 방법들은 렌즈의 정밀한 품질 검사에는 어려움 이 있었으며 나아가 렌즈의 불량 원인을 찾아 제조 환경을 개선하는 데에 제한이 있었다. 3차원 홀로그래피 현미경을 이용해 플라스틱 렌즈 전체의 3차원 굴절률 분포를 측정함으로써 렌즈의 표면뿐만 아니라 내부의 물질 분포를 측정할 수 있었으며, 렌즈에 발생한 흠 집, 불량의 3차원 위치를 특정할 수 있었다 그림 4d .26 4. 결론 본 총설에서는 3차원 홀로그래피 현...
