김유경ㆍ노선명ㆍ윤현석 고분자 과학과 기술 제 27 권 3 호 2016년 6월 235 그림 1. 세가지 다른 종횡비를 갖는 폴리아닐린 나노구조체의 SEM이미지와 해당 나노구조체의 직경과 길이 분포를 보여주는 히스토그램 D, 직경; L, 길 이 a 나노구, b 나노막대, c 나노섬유.12 Reproduced with permission of ACS Nano. Copyright 2012 American Chemical Society. 그림 2. 표면 2차구조를 갖는 PEDOT 나노구조체 합성방법템플레이트로써 PMMA 나노섬유를 사용하였고, 주요 변수로서 압력과 온도를 제어하였다.13 Reproduced with permission of Chem. Mater. Copyright 2012 American Chemical Society. 그림 3. a 유연한 종이 형태의 대면적 폴리피롤/셀룰로오스 복합체 사진. b 폴리피롤/셀룰로오스 복합체의 SEM이미지 inset scale bar200 nm .14 Reproduced with permission of Analyst. Copyright 2014 The Royal Society of Chemistry. 2.2 전도성 고분자 형태 �...

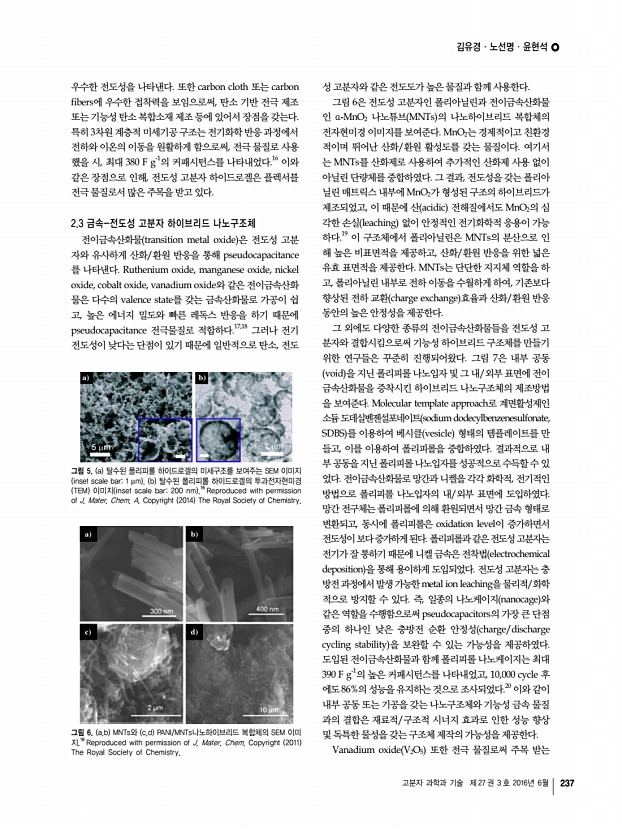

김유경ㆍ노선명ㆍ윤현석 고분자 과학과 기술 제 27 권 3 호 2016년 6월 237 그림 5. a 탈수된 폴리피롤 하이드로겔의 미세구조를 보여주는 SEM 이미지 inset scale bar1 μm b 탈수된 폴리피롤 하이드로겔의 투과전자현미경 TEM 이미지 inset scale bar200 nm .16 Reproduced with permission of J. Mater. Chem. A. Copyright 2014 The Royal Society of Chemistry. 그림 6. a,b MNTs와 c,d PANI/MNTs나노하이브리드 복합체의 SEM 이미 지.19 Reproduced with permission of J. Mater. Chem. Copyright 2011 The Royal Society of Chemistry. 우수한 전도성을 나타낸다. 또한 carbon cloth 또는 carbon fibers에 우수한 접착력을 보임으로써, 탄소 기반 전극 제조 또는 기능성 탄소 복합소재 제조 등에 있어서 장점을 갖는다. 특히 3차원 계층적 미세기공 구조는 전기화학 반응 과정에서 전하와 이온의 이동을 원활하게 함으로써, 전극 물질로 사용 했을 시,...

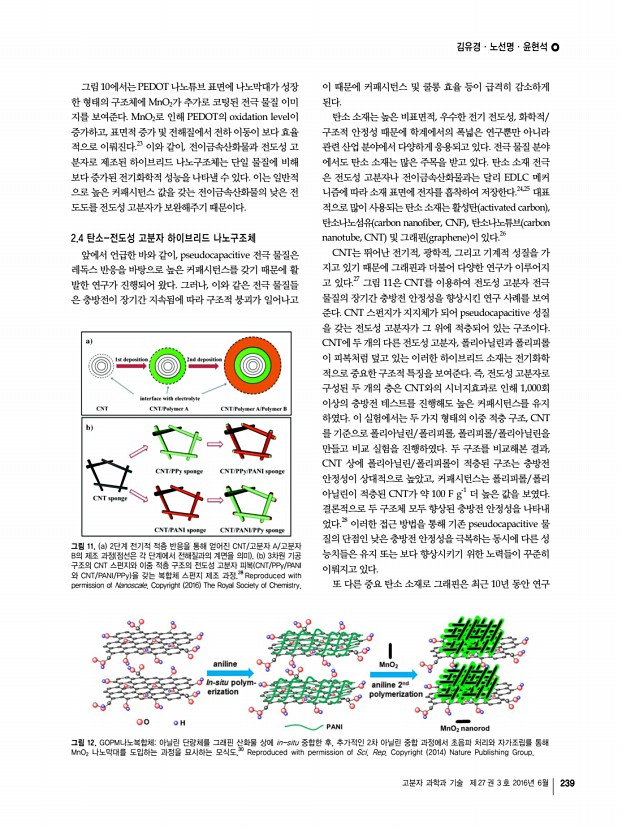

김유경ㆍ노선명ㆍ윤현석 고분자 과학과 기술 제 27 권 3 호 2016년 6월 239 그림 11. a 2단계 전기적 적층 반응을 통해 얻어진 CNT/고분자 A/고분자 B의 제조 과정 점선은 각 단계에서 전해질과의 계면을 의미 b 3차원 기공 구조의 CNT 스펀지와 이중 적층 구조의 전도성 고분자 피복 CNT/PPy/PANI 와 CNT/PANI/PPy 을 갖는 복합체 스펀지 제조 과정.28 Reproduced with permission of Nanoscale. Copyright 2016 The Royal Society of Chemistry. 그림 12. GOPM나노복합체아닐린 단량체를 그래핀 산화물 상에 in-situ 중합한 후, 추가적인 2차 아닐린 중합 과정에서 초음파 처리와 자가조립를 통해 MnO2 나노막대를 도입하는 과정을 묘사하는 모식도.30 Reproduced with permission of Sci. Rep. Copyright 2014 Nature Publishing Group. 그림 10에서는 PEDOT 나노튜브 표면에 나노막대가 성장 한 형태의 구조체에 MnO2가 추가로 코팅된 전�...

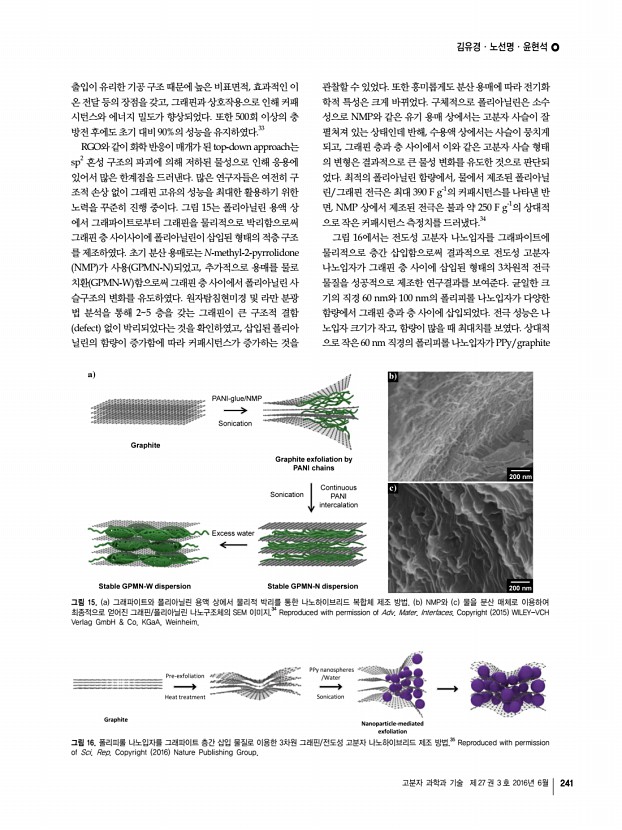

김유경ㆍ노선명ㆍ윤현석 고분자 과학과 기술 제 27 권 3 호 2016년 6월 241 그림 15. a 그래파이트와 폴리아닐린 용액 상에서 물리적 박리를 통한 나노하이브리드 복합체 제조 방법. b NMP와 c 물을 분산 매체로 이용하여 최종적으로 얻어진 그래핀/폴리아닐린 나노구조체의 SEM 이미지.34 Reproduced with permission of Adv. Mater. Interfaces. Copyright 2015 WILEY-VCH Verlag GmbH & Co. KGaA, Weinheim. 그림 16. 폴리피롤 나노입자를 그래파이트 층간 삽입 물질로 이용한 3차원 그래핀/전도성 고분자 나노하이브리드 제조 방법.35 Reproduced with permission of Sci. Rep. Copyright 2016 Nature Publishing Group. 출입이 유리한 기공 구조 때문에 높은 비표면적, 효과적인 이 온 전달 등의 장점을 갖고, 그래핀과 상호작용으로 인해 커패 시턴스와 에너지 밀도가 향상되었다. 또한 500회 이상의 충 방전 후에도 초기 대�...

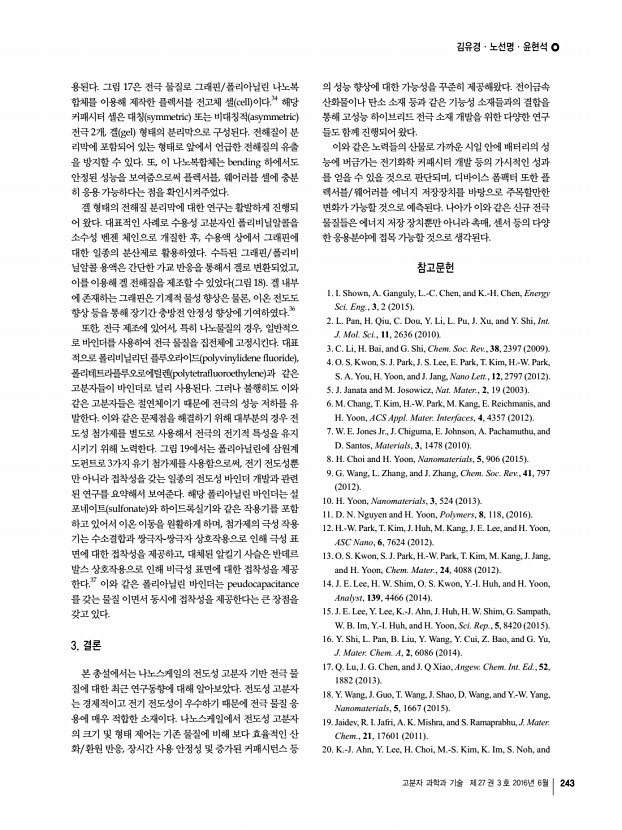

김유경ㆍ노선명ㆍ윤현석 고분자 과학과 기술 제 27 권 3 호 2016년 6월 243 용된다. 그림 17은 전극 물질로 그래핀/폴리아닐린 나노복 합체를 이용해 제작한 플렉서블 전고체 셀 cell 이다.34 해당 커패시터 셀은 대칭 symmetric 또는 비대칭적 asymmetric 전극 2개, 겔 gel 형태의 분리막으로 구성된다. 전해질이 분 리막에 포함되어 있는 형태로 앞에서 언급한 전해질의 유출 을 방지할 수 있다. 또, 이 나노복합체는 bending 하에서도 안정된 성능을 보여줌으로써 플렉서블, 웨어러블 셀에 충분 히 응용 가능하다는 점을 확인시켜주었다. 겔 형태의 전해질 분리막에 대한 연구는 활발하게 진행되 어 왔다. 대표적인 사례로 수용성 고분자인 폴리비닐알콜을 소수성 벤젠 체인으로 개질한 후, 수용액 상에서 그래핀에 대한 일종의 분산제로 활용하였다. 수득된 그래핀/폴리비...
