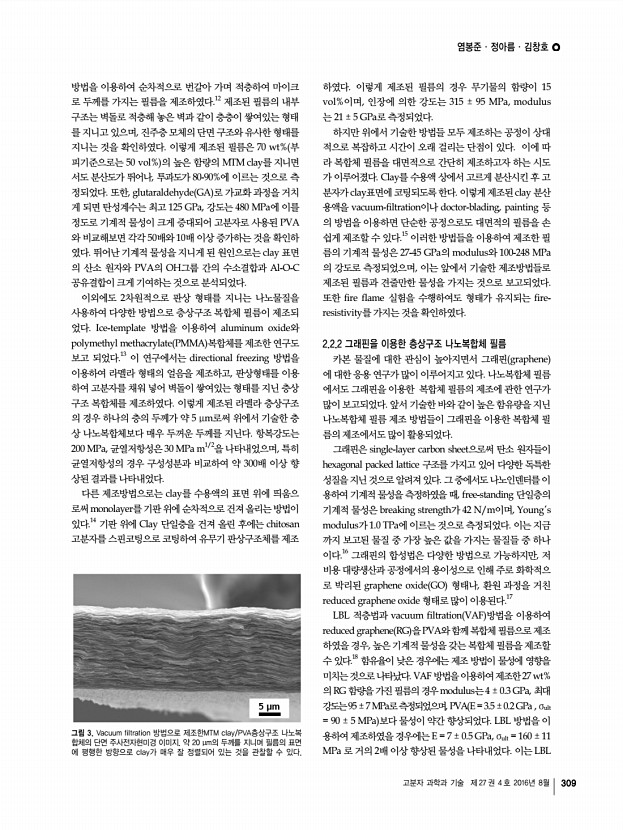

염봉준ㆍ정아름ㆍ김창호 고분자 과학과 기술 제 27 권 4 호 2016년 8월 309 그림 3. Vacuum filtration 방법으로 제조한MTM clay/PVA층상구조 나노복 합체의 단면 주사전자현미경 이미지. 약 20 μm의 두께를 지니며 필름의 표면 에 평행한 방향으로 clay가 매우 잘 정렬되어 있는 것을 관찰할 수 있다. 방법을 이용하여 순차적으로 번갈아 가며 적층하여 마이크 로 두께를 가지는 필름을 제조하였다.12 제조된 필름의 내부 구조는 벽돌로 적층해 놓은 벽과 같이 층층이 쌓여있는 형태 를 지니고 있으며, 진주층 모체의 단면 구조와 유사한 형태를 지니는 것을 확인하였다. 이렇게 제조된 필름은 70 wt% 부 피기준으로는 50 vol% 의 높은 함량의 MTM clay를 지니면 서도 분산도가 뛰어나, 투과도가 80-90%에 이르는 것으로 측 정되었다. 또한, glutaraldehyde GA 로 가교화 과정을 거치 게 되�...

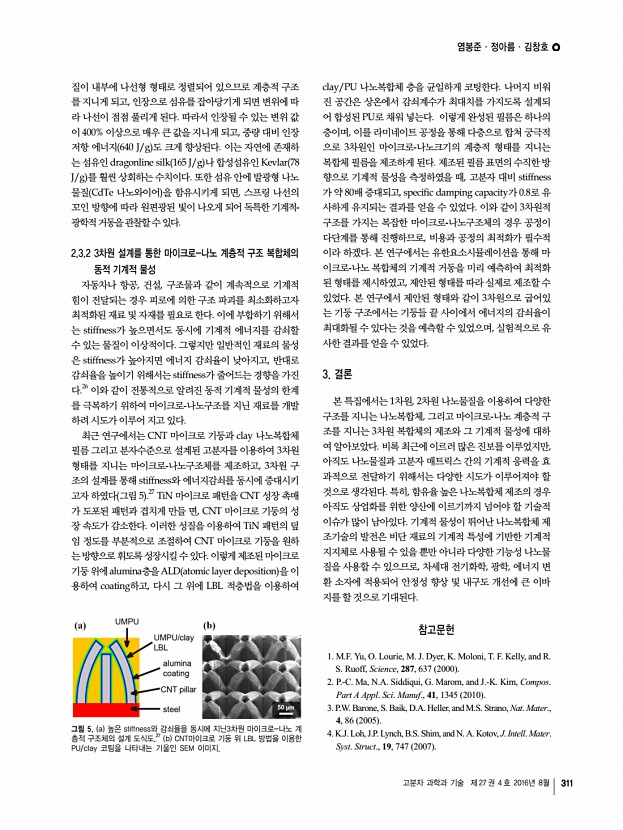

염봉준ㆍ정아름ㆍ김창호 고분자 과학과 기술 제 27 권 4 호 2016년 8월 311 그림 5. a 높은 stiffness와 감쇠율을 동시에 지닌3차원 마이크로-나노 계 층적 구조체의 설계 도식도.27 b CNT마이크로 기둥 위 LBL 방법을 이용한 PU/clay 코팅을 나타내는 기울인 SEM 이미지. 질이 내부에 나선형 형태로 정렬되어 있으므로 계층적 구조 를 지니게 되고, 인장으로 섬유를 잡아당기게 되면 변위에 따 라 나선이 점점 풀리게 된다. 따라서 인장될 수 있는 변위 값 이 400% 이상으로 매우 큰 값을 지니게 되고, 중량 대비 인장 저항 에너지 640 J/g 도 크게 향상된다. 이는 자연에 존재하 는 섬유인 dragonline silk 165 J/g 나 합성섬유인 Kevlar 78 J/g 를 훨씬 상회하는 수치이다. 또한 섬유 안에 발광형 나노 물질 CdTe 나노와이어 을 함유시키게 되면, 스프링 나선의 꼬인 방향에 따라 원편광된 빛...

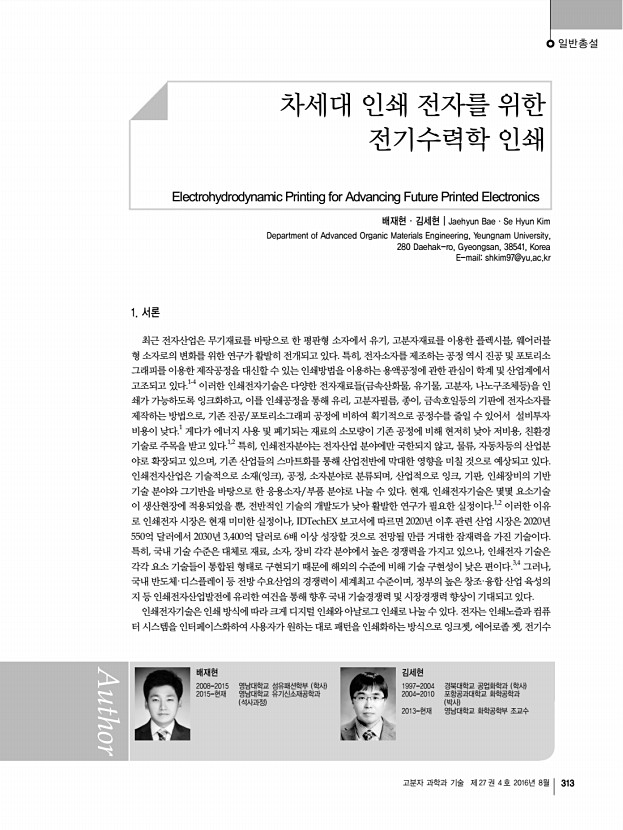

일반총설 고분자 과학과 기술 제 27 권 4 호 2016년 8월 313 김유경 2007 전남대학교 응용화학공학부 학사 2011 전남대학교 고분자공학과 석사 2012-현재 전남대학교 고분자공학과 박사과정 노선명 2015 전남대학교 응용화학공학부 학사 2015-현재 전남대학교 고분자공학과 석사과정 배재현 2008-2015 영남대학교 섬유패션학부 학사 2015-현재 영남대학교 유기신소재공학과 석사과정 김세현 1997-2004 경북대학교 공업화학과 학사 2004-2010 포항공과대학교 화학공학과 박사 2013-현재 영남대학교 화학공학부 조교수 차세대 인쇄 전자를 위한 전기수력학 인쇄 Electrohydrodynamic Printing for Advancing Future Printed Electronics 배재현ㆍ김세현 | Jaehyun BaeㆍSe Hyun Kim Department of Advanced Organic Materials Engineering, Yeungnam University, 280 Daehak-ro, Gyeongsan, 38541, Korea E-mailshkim97@yu.ac.kr 1. 서론 최근 전자산업...

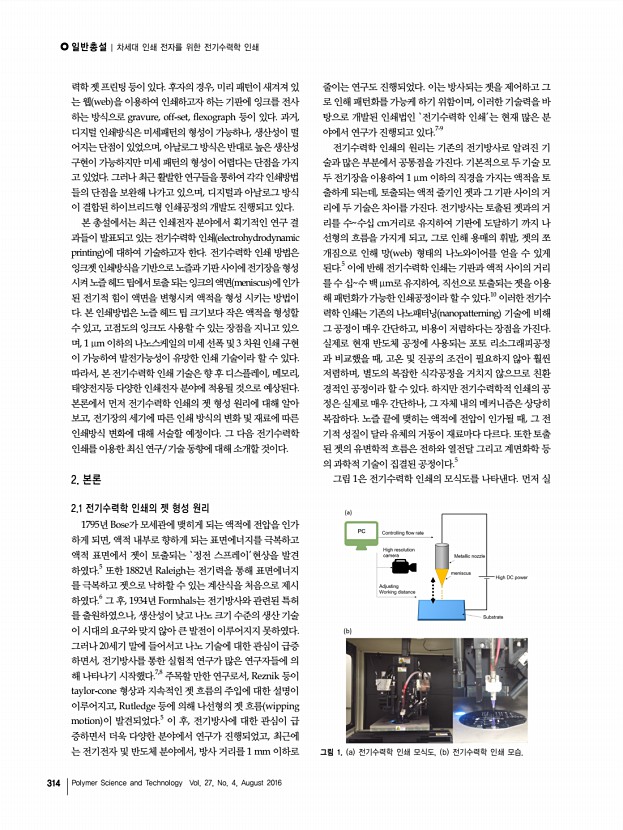

... 훨씬 저렴하며, 별도의 복잡한 식각공정을 거치지 않으므로 친환 경적인 공정이라 할 수 있다. 하지만 전기수력학적 인쇄의 공 정은 실제로 매우 간단하나, 그 자체 내의 메커니즘은 상당히 복잡하다. 노즐 끝에 맺히는 액적에 전압이 인가될 때, 그 전 기적 성질이 달라 유체의 거동이 재료마다 다르다. 또한 토출 된 젯의 유변학적 흐름은 전하와 열전달 그리고 계면화학 등 의 과학적 기술이 집결된 공정이다.5 그림 1은 전기수력학 인쇄의 모식도를 나타낸다. 먼저실

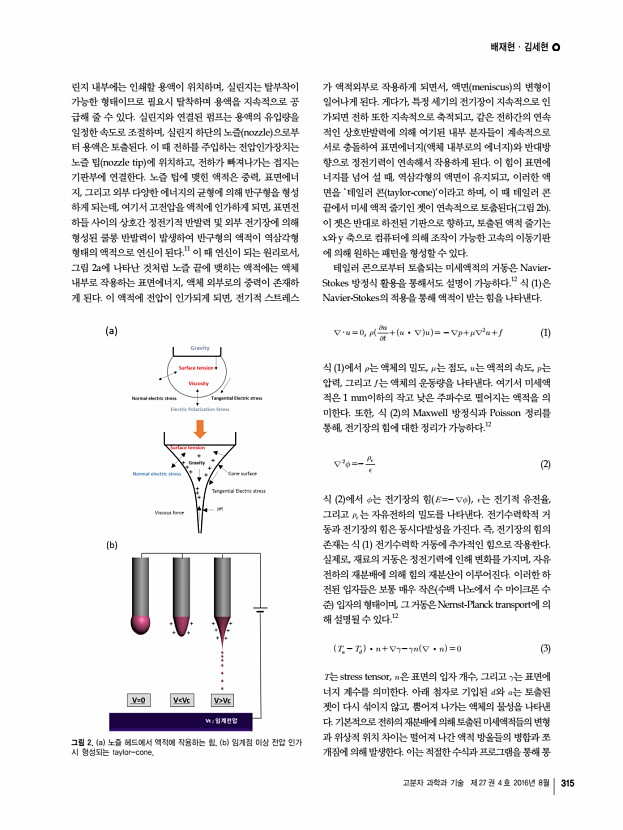

배재현ㆍ김세현 고분자 과학과 기술 제 27 권 4 호 2016년 8월 315 그림 2. a 노즐 헤드에서 액적에 작용하는 힘, b 임계점 이상 전압 인가 시 형성되는 taylor-cone. 린지 내부에는 인쇄할 용액이 위치하며, 실린지는 탈부착이 가능한 형태이므로 필요시 탈착하며 용액을 지속적으로 공 급해 줄 수 있다. 실린지와 연결된 펌프는 용액의 유입량을 일정한 속도로 조절하며, 실린지 하단의 노즐 nozzle 으로부 터 용액은 토출된다. 이 때 전하를 주입하는 전압인가장치는 노즐 팁 nozzle tip 에 위치하고, 전하가 빠져나가는 접지는 기판부에 연결한다. 노즐 팁에 맺힌 액적은 중력, 표면에너 지, 그리고 외부 다양한 에너지의 균형에 의해 반구형을 형성 하게 되는데, 여기서 고전압을 액적에 인가하게 되면, 표면전 하들 사이의 상호간 정전기적 반발력 및 외부 전기장에 의�...
