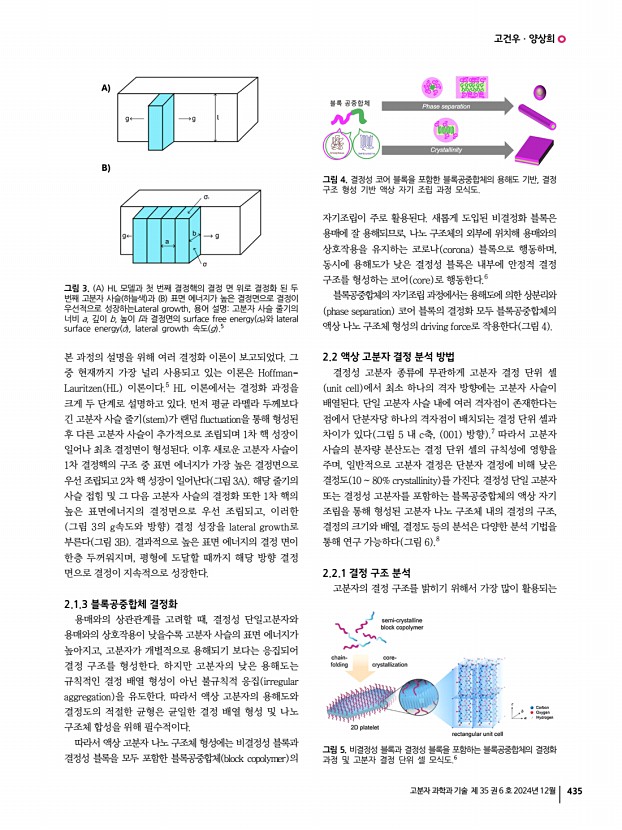

고건우ㆍ양상희 고분자 과학과 기술 제 35 권 6 호 2024년 12월 435 본 과정의 설명을 위해 여러 결정화 이론이 보고되었다. 그 중 현재까지 가장 널리 사용되고 있는 이론은 Hoffman- Lauritzen HL 이론이다.5 HL 이론에서는 결정화 과정을 크게 두 단계로 설명하고 있다. 먼저 평균 라멜라 두께보다 긴 고분자 사슬 줄기 stem 가 랜덤 fluctuation을 통해 형성된 후 다른 고분자 사슬이 추가적으로 조립되며 1차 핵 성장이 일어나 최초 결정면이 형성된다. 이후 새로운 고분자 사슬이 1차 결정핵의 구조 중 표면 에너지가 가장 높은 결정면으로 우선 조립되고 2차 핵 성장이 일어난다 그림 3A 해당 줄기의 사슬 접힘 및 그 다음 고분자 사슬의 결정화 또한 1차 핵의 높은 표면에너지의 결정면으로 우선 조립되고, 이러한 그림 3의 g속도와 방향 결정 성장을 lateral growth로 부른다 �...

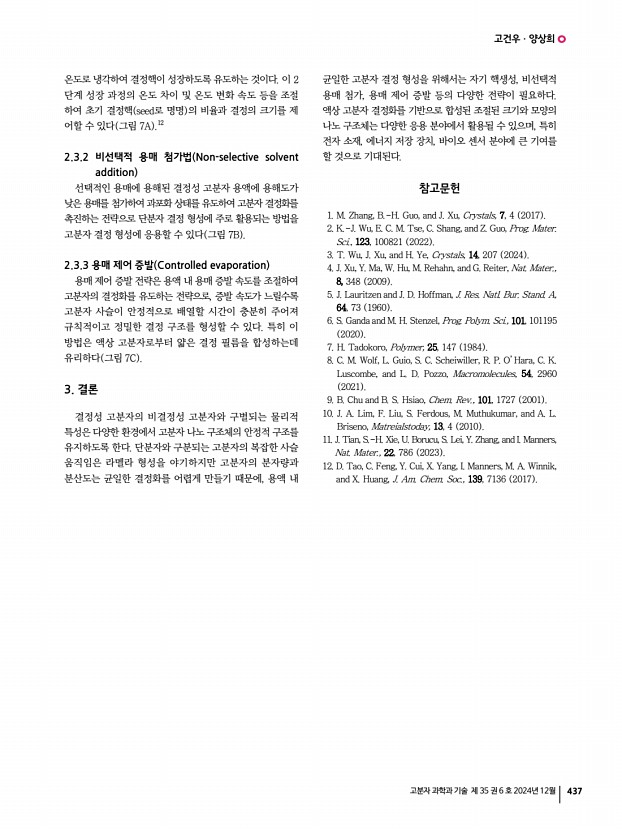

고건우ㆍ양상희 고분자 과학과 기술 제 35 권 6 호 2024년 12월 437 온도로 냉각하여 결정핵이 성장하도록 유도하는 것이다. 이 2 단계 성장 과정의 온도 차이 및 온도 변화 속도 등을 조절 하여 초기 결정핵 seed로 명명 의 비율과 결정의 크기를 제 어할 수 있다 그림 7A .12 2.3.2 비선택적 용매 첨가법 Non-selective solvent addition 선택적인 용매에 용해된 결정성 고분자 용액에 용해도가 낮은 용매를 첨가하여 과포화 상태를 유도하여 고분자 결정화를 촉진하는 전략으로 단분자 결정 형성에 주로 활용되는 방법을 고분자 결정 형성에 응용할 수 있다 그림 7B 2.3.3 용매 제어 증발 Controlled evaporation 용매 제어 증발 전략은 용액 내 용매 증발 속도를 조절하여 고분자의 결정화를 유도하는 전략으로, 증발 속도가 느릴수록 고분자 사슬이 안정적으로 배열할 시간이 충분히 ...

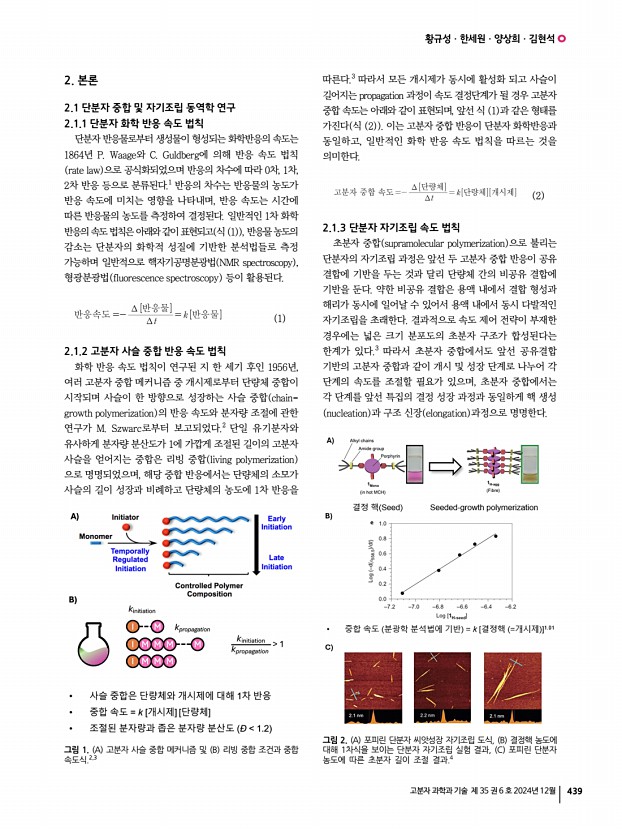

황규성ㆍ한세원ㆍ양상희ㆍ김현석 고분자 과학과 기술 제 35 권 6 호 2024년 12월 439 2. 본론 2.1 단분자 중합 및 자기조립 동역학 연구 2.1.1 단분자 화학 반응 속도 법칙 단분자 반응물로부터 생성물이 형성되는 화학반응의 속도는 1864년 P. Waage와 C. Guldberg에 의해 반응 속도 법칙 rate law 으로 공식화되었으며 반응의 차수에 따라 0차, 1차, 2차 반응 등으로 분류된다.1 반응의 차수는 반응물의 농도가 반응 속도에 미치는 영향을 나타내며, 반응 속도는 시간에 따른 반응물의 농도를 측정하여 결정된다. 일반적인 1차 화학 반응의 속도 법칙은 아래와 같이 표현되고 식 1 , 반응물 농도의 감소는 단분자의 화학적 성질에 기반한 분석법들로 측정 가능하며 일반적으로 핵자기공명분광법 NMR spectroscopy , 형광분광법 fluorescence spectroscopy 등이 활용된다. 1 2.1.2 고분자 사슬 ...

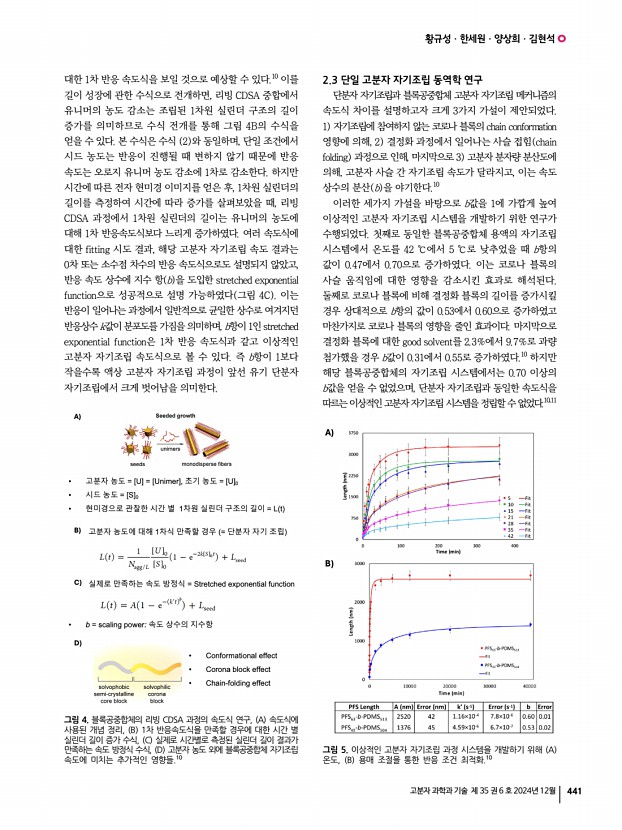

황규성ㆍ한세원ㆍ양상희ㆍ김현석 고분자 과학과 기술 제 35 권 6 호 2024년 12월 441 대한 1차 반응 속도식을 보일 것으로 예상할 수 있다.10 이를 길이 성장에 관한 수식으로 전개하면, 리빙 CDSA 중합에서 유니머의 농도 감소는 조립된 1차원 실린더 구조의 길이 증가를 의미하므로 수식 전개를 통해 그림 4B의 수식을 얻을 수 있다. 본 수식은 수식 2 와 동일하며, 단일 조건에서 시드 농도는 반응이 진행될 때 변하지 않기 때문에 반응 속도는 오로지 유니머 농도 감소에 1차로 감소한다. 하지만 시간에 따른 전자 현미경 이미지를 얻은 후, 1차원 실린더의 길이를 측정하여 시간에 따라 증가를 살펴보았을 때, 리빙 CDSA 과정에서 1차원 실린더의 길이는 유니머의 농도에 대해 1차 반응속도식보다 느리게 증가하였다. 여러 속도식에 대한 fitting 시도 결과, 해당 고분...

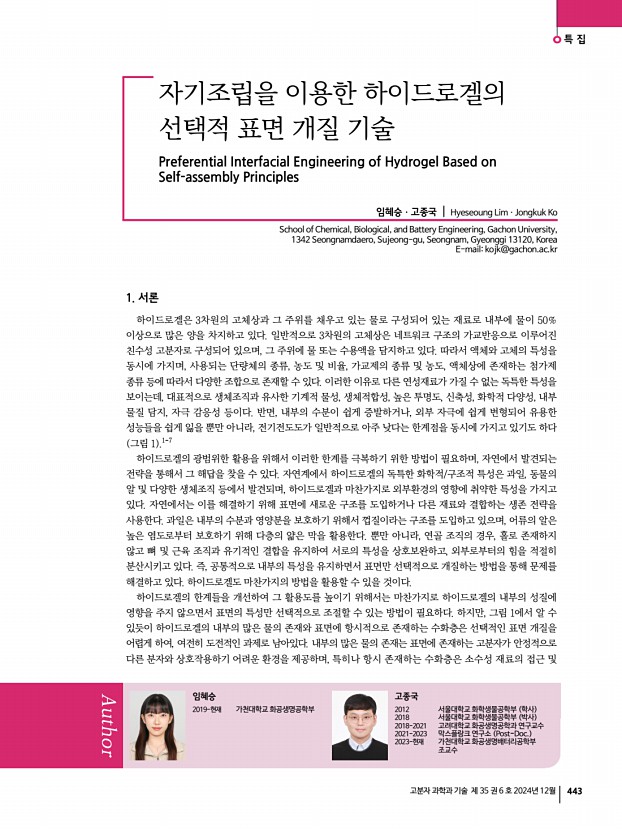

특 집 고분자 과학과 기술 제 35 권 6 호 2024년 12월 443 1. 서론 하이드로겔은 3차원의 고체상과 그 주위를 채우고 있는 물로 구성되어 있는 재료로 내부에 물이 50% 이상으로 많은 양을 차지하고 있다. 일반적으로 3차원의 고체상은 네트워크 구조의 가교반응으로 이루어진 친수성 고분자로 구성되어 있으며, 그 주위에 물 또는 수용액을 담지하고 있다. 따라서 액체와 고체의 특성을 동시에 가지며, 사용되는 단량체의 종류, 농도 및 비율, 가교제의 종류 및 농도, 액체상에 존재하는 첨가제 종류 등에 따라서 다양한 조합으로 존재할 수 있다. 이러한 이유로 다른 연성재료가 가질 수 없는 독특한 특성을 보이는데, 대표적으로 생체조직과 유사한 기계적 물성, 생체적합성, 높은 투명도, 신축성, 화학적 다양성, 내부 물질 담지, 자극 감응성 등이다. 반면, 내부�...
