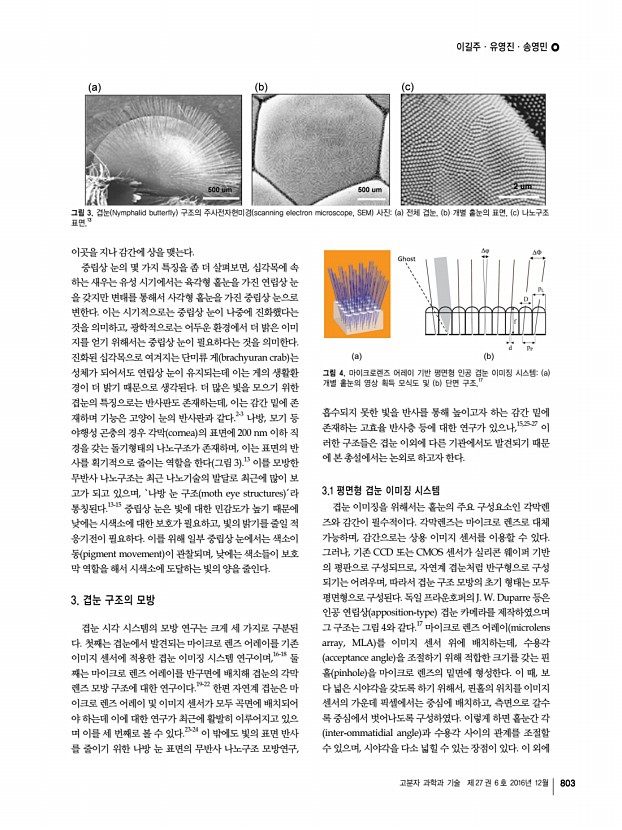

이길주ㆍ유영진ㆍ송영민 고분자 과학과 기술 제 27 권 6 호 2016년 12월 803 그림 4. 마이크로렌즈 어레이 기반 평면형 인공 겹눈 이미징 시스템a 개별 홑눈의 영상 획득 모식도 및 b 단면 구조.17 그림 3. 겹눈 Nymphalid butterfly 구조의 주사전자현미경 scanning electron microscope, SEM 사진a 전체 겹눈, b 개별 홑눈의 표면, c 나노구조 표면.13 이곳을 지나 감간에 상을 맺는다. 중립상 눈의 몇 가지 특징을 좀 더 살펴보면, 십각목에 속 하는 새우는 유성 시기에서는 육각형 홑눈을 가진 연립상 눈 을 갖지만 변태를 통해서 사각형 홑눈을 가진 중립상 눈으로 변한다. 이는 시기적으로는 중립상 눈이 나중에 진화했다는 것을 의미하고, 광학적으로는 어두운 환경에서 더 밝은 이미 지를 얻기 위해서는 중립상 눈이 필요하다는 것을 의미한다. 진화된 십각목으로 여겨지는 단미...

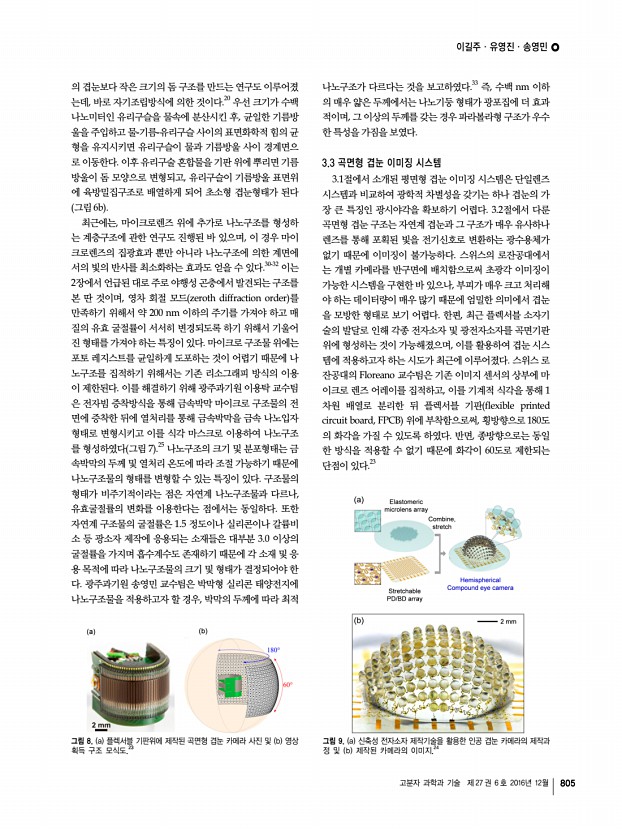

이길주ㆍ유영진ㆍ송영민 고분자 과학과 기술 제 27 권 6 호 2016년 12월 805 그림 8. a 플렉서블 기판위에 제작된 곡면형 겹눈 카메라 사진 및 b 영상 획득 구조 모식도.23 그림 9. a 신축성 전자소자 제작기술을 활용한 인공 겹눈 카메라의 제작과 정 및 b 제작된 카메라의 이미지.24 의 겹눈보다 작은 크기의 돔 구조를 만드는 연구도 이루어졌 는데, 바로 자기조립방식에 의한 것이다.20 우선 크기가 수백 나노미터인 유리구슬을 물속에 분산시킨 후, 균일한 기름방 울을 주입하고 물-기름-유리구슬 사이의 표면화학적 힘의 균 형을 유지시키면 유리구슬이 물과 기름방울 사이 경계면으 로 이동한다. 이후 유리구술 혼합물을 기판 위에 뿌리면 기름 방울이 돔 모양으로 변형되고, 유리구슬이 기름방울 표면위 에 육방밀집구조로 배열하게 되어 초소형 겹눈형태가 �...

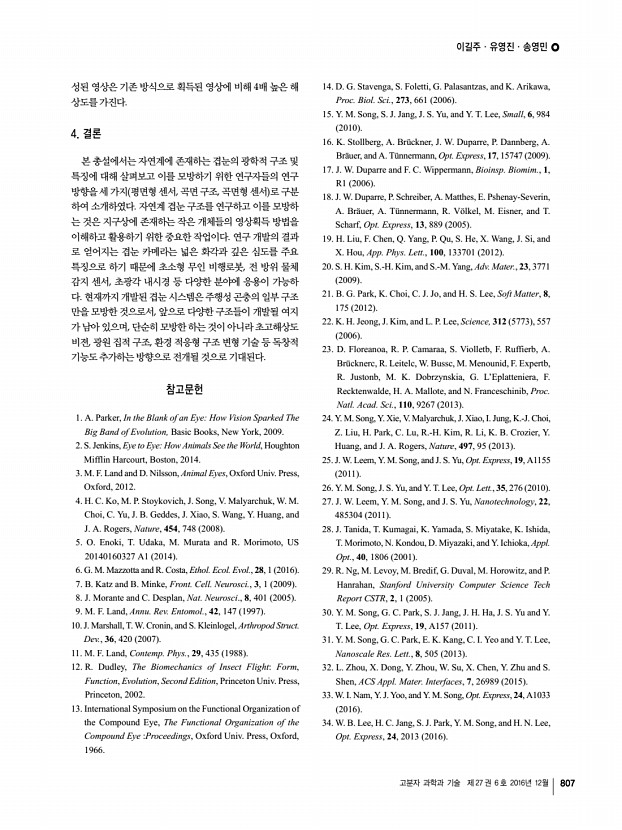

이길주ㆍ유영진ㆍ송영민 고분자 과학과 기술 제 27 권 6 호 2016년 12월 807 성된 영상은 기존 방식으로 획득된 영상에 비해 4배 높은 해 상도를 가진다. 4. 결론 본 총설에서는 자연계에 존재하는 겹눈의 광학적 구조 및 특징에 대해 살펴보고 이를 모방하기 위한 연구자들의 연구 방향을 세 가지 평면형 센서, 곡면 구조, 곡면형 센서 로 구분 하여 소개하였다. 자연계 겹눈 구조를 연구하고 이를 모방하 는 것은 지구상에 존재하는 작은 개체들의 영상획득 방법을 이해하고 활용하기 위한 중요한 작업이다. 연구 개발의 결과 로 얻어지는 겹눈 카메라는 넓은 화각과 깊은 심도를 주요 특징으로 하기 때문에 초소형 무인 비행로봇, 전 방위 물체 감지 센서, 초광각 내시경 등 다양한 분야에 응용이 가능하 다. 현재까지 개발된 겹눈 시스템은 주행성 곤충의 일부 �...

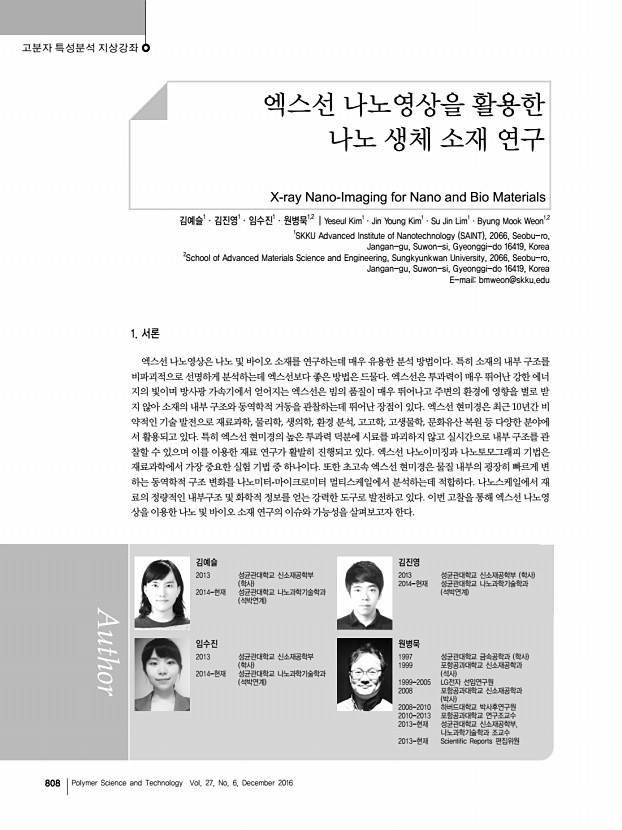

고분자 특성분석 지상강좌 808 Polymer Science and Technology Vol. 27, No. 6, December 2016 김예슬 2013 성균관대학교 신소재공학부 학사 2014-현재 성균관대학교 나노과학기술학과 석박연계 김진영 2013 성균관대학교 신소재공학부 학사 2014-현재 성균관대학교 나노과학기술학과 석박연계 임수진 2013 성균관대학교 신소재공학부 학사 2014-현재 성균관대학교 나노과학기술학과 석박연계 원병묵 1997 성균관대학교 금속공학과 학사 1999 포항공과대학교 신소재공학과 석사 1999-2005 LG전자 선임연구원 2008 포항공과대학교 신소재공학과 박사 2008-2010 하버드대학교 박사후연구원 2010-2013 포항공과대학교 연구조교수 2013-현재 성균관대학교 신소재공학부, 나노과학기술학과 조교수 2013-현재 Scientific Reports 편집위원 엑스선 나노영상을 활용한 나노 생체 소재 연구 X-ray Nano-Imaging for N...

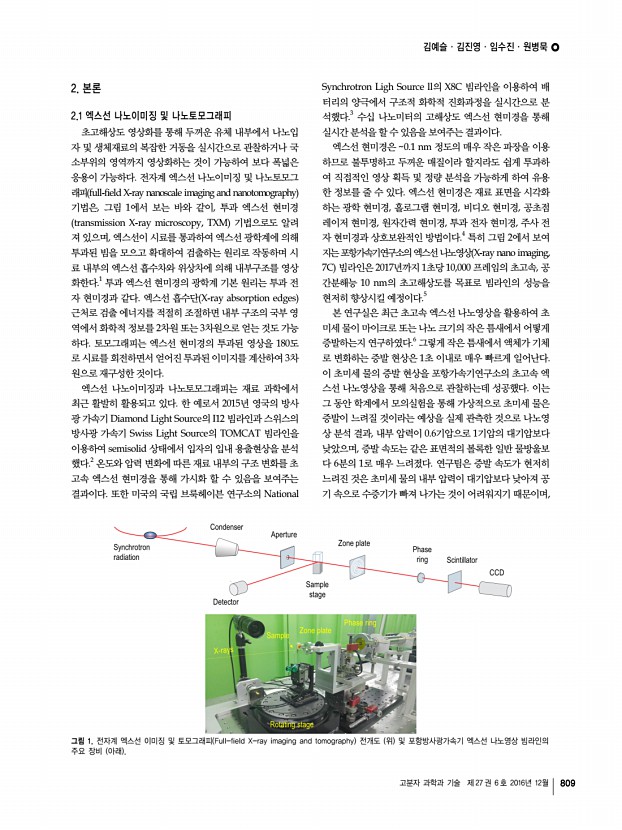

김예슬ㆍ김진영ㆍ임수진ㆍ원병묵 고분자 과학과 기술 제 27 권 6 호 2016년 12월 809 그림 1. 전자계 엑스선 이미징 및 토모그래피 Full-field X-ray imaging and tomography 전개도 위 및 포항방사광가속기 엑스선 나노영상 빔라인의 주요 장비 아래 2. 본론 2.1 엑스선 나노이미징 및 나노토모그래피 초고해상도 영상화를 통해 두꺼운 유체 내부에서 나노입 자 및 생체재료의 복잡한 거동을 실시간으로 관찰하거나 국 소부위의 영역까지 영상화하는 것이 가능하여 보다 폭넓은 응용이 가능하다. 전자계 엑스선 나노이미징 및 나노토모그 래피 full-field X-ray nanoscale imaging and nanotomography 기법은, 그림 1에서 보는 바와 같이, 투과 엑스선 현미경 transmission X-ray microscopy, TXM 기법으로도 알려 져 있으며, 엑스선이 시료를 통과하여 엑스선 광학계에 의해 투과된 빔을 모으고 확대하...
