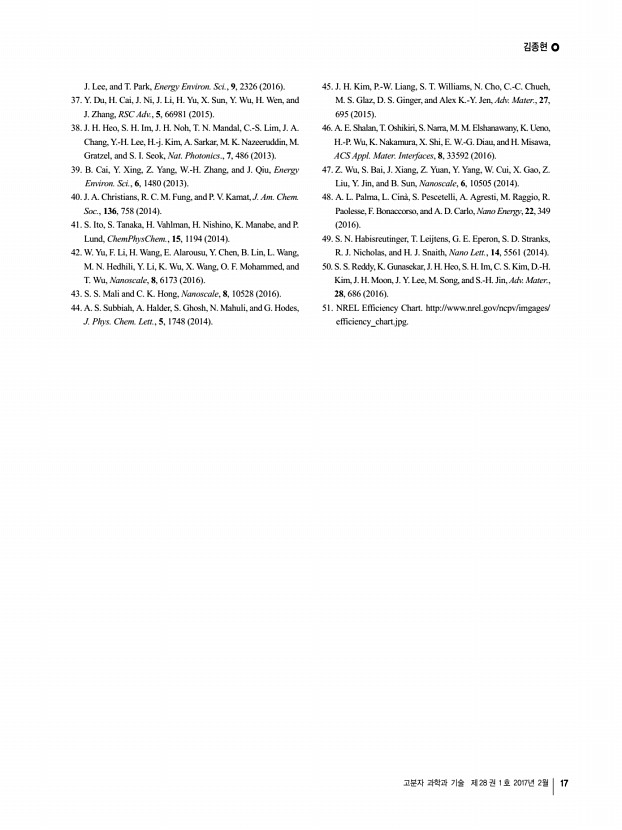

김종현 고분자 과학과 기술 제 28 권 1 호 2017년 2월 17 J. Lee, and T. Park, Energy Environ. Sci., 9, 2326 2016 37. Y. Du, H. Cai, J. Ni, J. Li, H. Yu, X. Sun, Y. Wu, H. Wen, and J. Zhang, RSC Adv., 5, 66981 2015 38. J. H. Heo, S. H. Im, J. H. Noh, T. N. Mandal, C.-S. Lim, J. A. Chang, Y.-H. Lee, H.-j. Kim, A. Sarkar, M. K. Nazeeruddin, M. Gratzel, and S. I. Seok, Nat. Photonics., 7, 486 2013 39. B. Cai, Y. Xing, Z. Yang, W.-H. Zhang, and J. Qiu, Energy Environ. Sci., 6, 1480 2013 40. J. A. Christians, R. C. M. Fung, and P. V. Kamat, J. Am. Chem. Soc., 136, 758 2014 41. S. Ito, S. Tanaka, H. Vahlman, H. Nishino, K. Manabe, and P. Lund, ChemPhysChem., 15, 1194 2014 42. W. Yu, F. Li, H. Wang, E. Alarousu, Y. Chen, B. Lin, L. Wang, M. N. Hedhili, Y. Li, K. Wu, X. Wang, O. F. Mohammed, and T. Wu, Nanoscale, 8, 6173 2016 43. S. S. Mali and C. K. Hong, Nanoscale, 8, 10528 2016 44. A. S. Subbiah, A. Halder, S. Ghosh, N. Mahuli, and G. Hodes, J. Phys. Chem. Lett., 5, 1748 2014 45...

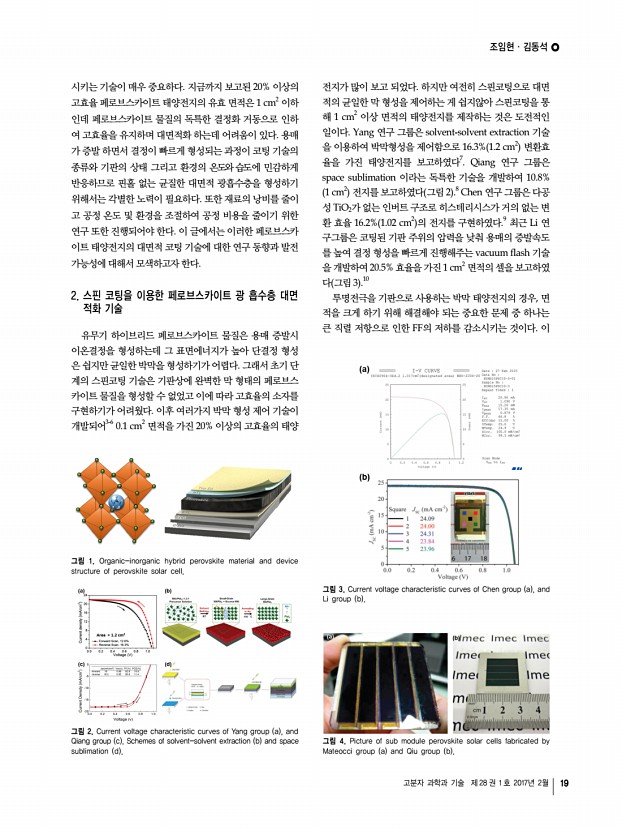

조임현ㆍ김동석 고분자 과학과 기술 제 28 권 1 호 2017년 2월 19 그림 1. Organic-inorganic hybrid perovskite material and device structure of perovskite solar cell. 그림 2. Current voltage characteristic curves of Yang group a , and Qiang group c Schemes of solvent-solvent extraction b and space sublimation d 그림 3. Current voltage characteristic curves of Chen group a , and Li group b 그림 4. Picture of sub module perovskite solar cells fabricated by Mateocci group a and Qiu group b 시키는 기술이 매우 중요하다. 지금까지 보고된 20% 이상의 고효율 페로브스카이트 태양전지의 유효 면적은 1 cm2 이하 인데 페로브스카이트 물질의 독특한 결정화 거동으로 인하 여 고효율을 유지하며 대면적화 하는데 어려움이 있다. 용매 가 증발 하면서 결정이 빠르게 형성되는 과정이 코팅 기술의 종류와 기판의 상태 그리고 환경의 온도와 습도에 민감하게 반응�...

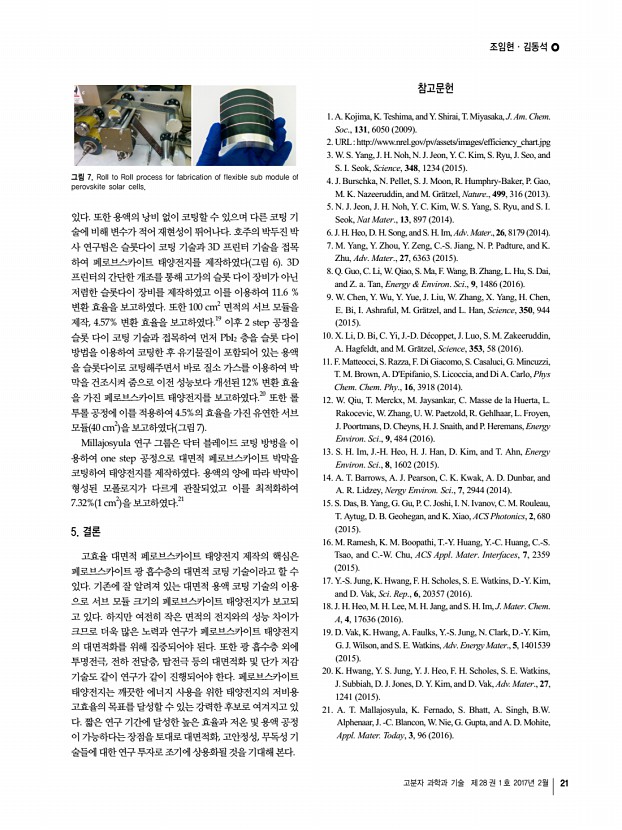

조임현ㆍ김동석 고분자 과학과 기술 제 28 권 1 호 2017년 2월 21 그림 7. Roll to Roll process for fabrication of flexible sub module of perovskite solar cells. 있다. 또한 용액의 낭비 없이 코팅할 수 있으며 다른 코팅 기 술에 비해 변수가 적어 재현성이 뛰어나다. 호주의 박두진 박 사 연구팀은 슬롯다이 코팅 기술과 3D 프린터 기술을 접목 하여 페로브스카이트 태양전지를 제작하였다 그림 6 3D 프린터의 간단한 개조를 통해 고가의 슬롯 다이 장비가 아닌 저렴한 슬롯다이 장비를 제작하였고 이를 이용하여 11.6 % 변환 효율을 보고하였다. 또한 100 cm2 면적의 서브 모듈을 제작, 4.57% 변환 효율을 보고하였다.19 이후 2 step 공정을 슬롯 다이 코팅 기술과 접목하여 먼저 PbI2 층을 슬롯 다이 방법을 이용하여 코팅한 후 유기물질이 포함되어 있는 용액 을 슬롯다이로 코팅해주면서 바�...

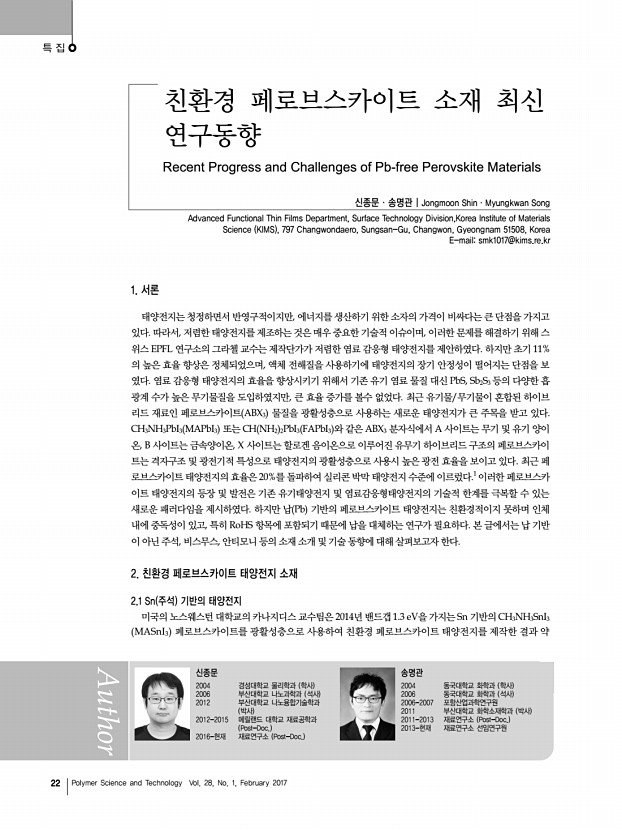

...Technology Vol. 28, No. 1, February 2017 친환경 페로브스카이트 소재 최신 연구동향 Recent Progress and Challenges of Pb-free Perovskite Materials 신종문ㆍ송명관 | Jongmoon ShinㆍMyungkwan Song Advanced Functional Thin Films Department, Surface Technology Division,Korea Institute of Materials Science KIMS , 797 Changwondaero, Sungsan-Gu, Changwon, Gyeongnam 51508, Korea E-mailsmk1017@kims.re.kr 신종문 2004 경성대학교 물리학과 학사 2006 부산대학교 나노과학과 석사 2012 부산대학교 나노융합기술학과 박사 2012-2015 메릴랜드 대학교 재료공학과 Post-Doc. 2016-현재 재료연구소 Post-Doc. 송명관 2004 동국대학교 화학과 학사 2006 동국대학교 화학과 석사 2006-2007 포항산업과학연구원 2011 부산대학교 화학소재학과 박사 2011-2013 재료연구소 Post-Doc. 2013-현재 재료연구소 선임연구원 1. 서론 태양전지는 청정하면서 반영구적이지만, 에너지를 생�...

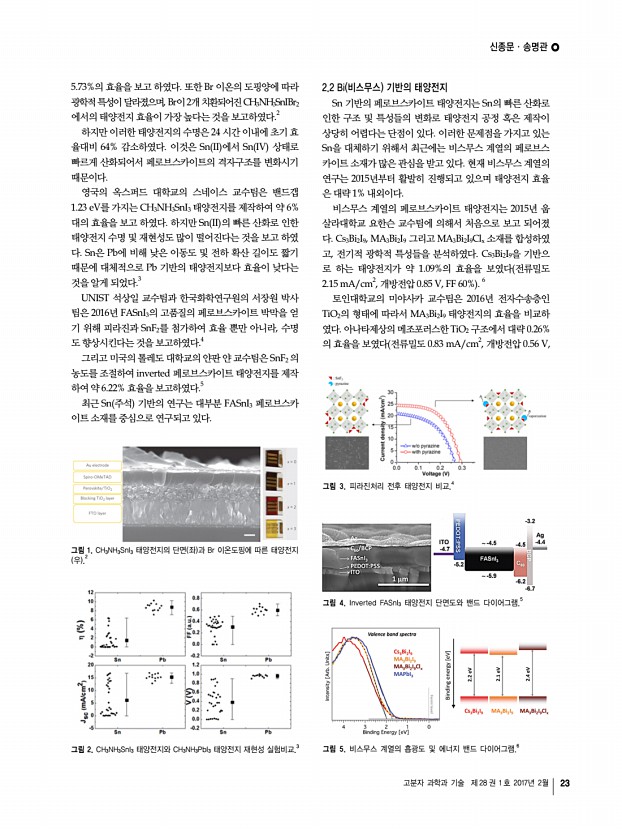

신종문ㆍ송명관 고분자 과학과 기술 제 28 권 1 호 2017년 2월 23 그림 1. CH3NH3SnI3 태양전지의 단면 좌 과 Br 이온도핑에 따른 태양전지 우 .2 그림 2. CH3NH3SnI3 태양전지와 CH3NH3PbI3 태양전지 재현성 실험비교.3 그림 3. 피라진처리 전후 태양전지 비교.4 그림 4. Inverted FASnI3 태양전지 단면도와 밴드 다이어그램.5 그림 5. 비스무스 계열의 흡광도 및 에너지 밴드 다이어그램.6 5.73%의 효율을 보고 하였다. 또한 Br 이온의 도핑양에 따라 광학적 특성이 달라졌으며, Br이2개 치환되어진CH3NH3SnIBr2 에서의 태양전지 효율이 가장 높다는 것을 보고하였다.2 하지만 이러한 태양전지의 수명은 24 시간 이내에 초기 효 율대비 64% 감소하였다. 이것은 Sn II 에서 Sn IV 상태로 빠르게 산화되어서 페로브스카이트의 격자구조를 변화시기 때문이다. 영국의 옥스퍼드 대학교의 스네이스 교...
