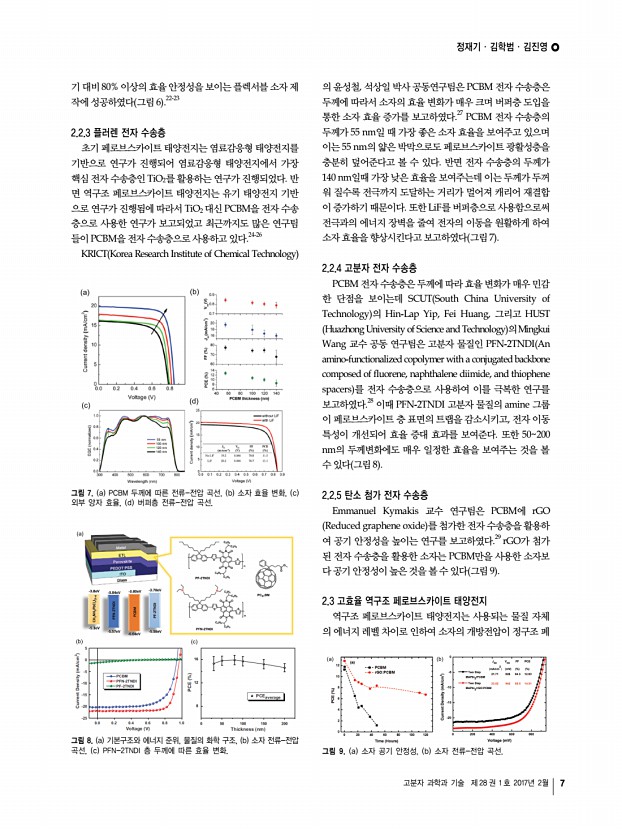

정재기ㆍ김학범ㆍ김진영 고분자 과학과 기술 제 28 권 1 호 2017년 2월 7 그림 7. a PCBM 두께에 따른 전류-전압 곡선, b 소자 효율 변화, c 외부 양자 효율, d 버퍼층 전류-전압 곡선. 그림 8. a 기본구조와 에너지 준위, 물질의 화학 구조, b 소자 전류-전압 곡선, c PFN-2TNDI 층 두께에 따른 효율 변화. 그림 9. a 소자 공기 안정성, b 소자 전류-전압 곡선. 기 대비 80% 이상의 효율 안정성을 보이는 플렉서블 소자 제 작에 성공하였다 그림 6 .22-23 2.2.3 플러렌 전자 수송층 초기 페로브스카이트 태양전지는 염료감응형 태양전지를 기반으로 연구가 진행되어 염료감응형 태양전지에서 가장 핵심 전자 수송층인 TiO2를 활용하는 연구가 진행되었다. 반 면 역구조 페로브스카이트 태양전지는 유기 태양전지 기반 으로 연구가 진행됨에 따라서 TiO2대신 PCBM을 전자 수송 층으로 사�...

정재기ㆍ김학범ㆍ김진영 고분자 과학과 기술 제 28 권 1 호 2017년 2월 9 6. A. Kojima, K. Teshima, Y. Shirai, and T. Miyasaka, J. Am. Chem. Soc., 131, 6050 2009 7. P. Docampo, J. M. Ball, M. Darwich, G. E. Eperon, and H. J. Snaith, Nat. Comm., 4, 2761 2013 8. T. Liu, K. Chen, Q. Hu, R. Zhu, and Q. Gong, Adv. Energy Mater., 6, 1600457 2016 9. J. Jeng, Y. Chiang, M. Lee, S. Peng, T. Guo, P. Chen, and T. Wen, Adv. Mater., 25, 3727 2013 10. N. Jeon, J. H. Noh, Y. C. Kim, W. S. Yang, S. Ryu, and S. I. Seok, Nat. Mater., 13, 897 2014 11. N. J. Jeon, J. H. Noh, W. S. Yang, Y. C. Kim, S. Ryu, J. Seo, and S. I. Seok, Nature, 517, 476 2015 12. Q. Chen, H. Zhou, Z. Hong, S. Luo, H. Duan, H. Wang, Y. Liu, G. Li, and Y. Yang, J. Am. Chem. Soc., 136, 622 2014 13. J. You, Z. Hong, Y. Yang, Q. Chen, M. Cai, T. Song, C. Chen, S. Lu, Y. Liu, H. Zhou, and Y. Yang, ACS Nano, 8, 1674 2014 14. Z. Xiao, C. Bi, Y. Shao, Q. Dong, Q. Wang, Y. Yuan, C. Wang, Y. Gao, and J. Huang, Energy Envir...

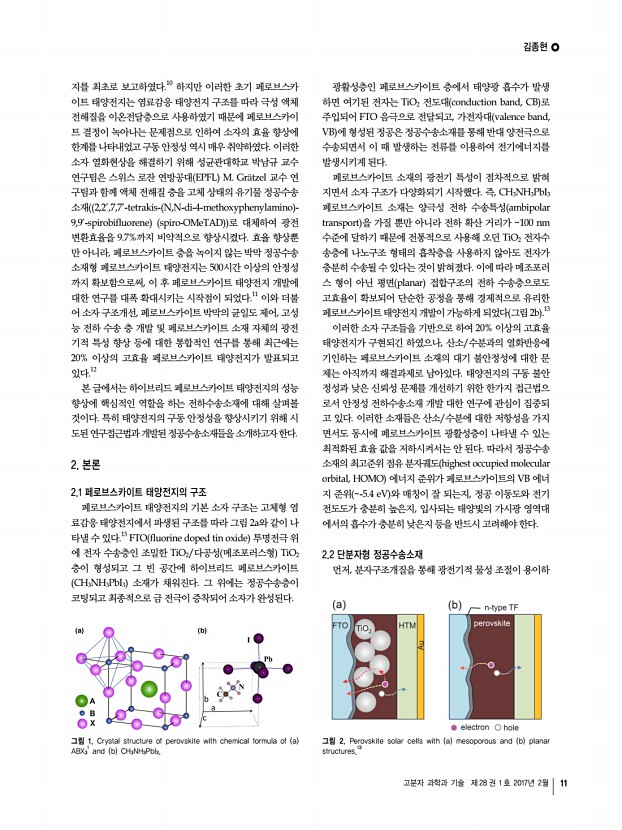

김종현 고분자 과학과 기술 제 28 권 1 호 2017년 2월 11 그림 1. Crystal structure of perovskite with chemical formula of a ABX31 and b CH3NH3PbI3. 그림 2. Perovskite solar cells with a mesoporous and b planar structures.13 지를 최초로 보고하였다.10 하지만 이러한 초기 페로브스카 이트 태양전지는 염료감응 태양전지 구조를 따라 극성 액체 전해질을 이온전달층으로 사용하였기 때문에 페로브스카이 트 결정이 녹아나는 문제점으로 인하여 소자의 효율 향상에 한계를 나타내었고 구동 안정성 역시 매우 취약하였다. 이러한 소자 열화현상을 해결하기 위해 성균관대학교 박남규 교수 연구팀은 스위스 로잔 연방공대 EPFL M. Grätzel 교수 연 구팀과 함께 액체 전해질 층을 고체 상태의 유기물 정공수송 소재 2,2’,7,7’-tetrakis- N,N-di-4-methoxyphenylamino 9,9’-spirobifluorene spiro-OMeTAD 로 대체하여 광전 변환...

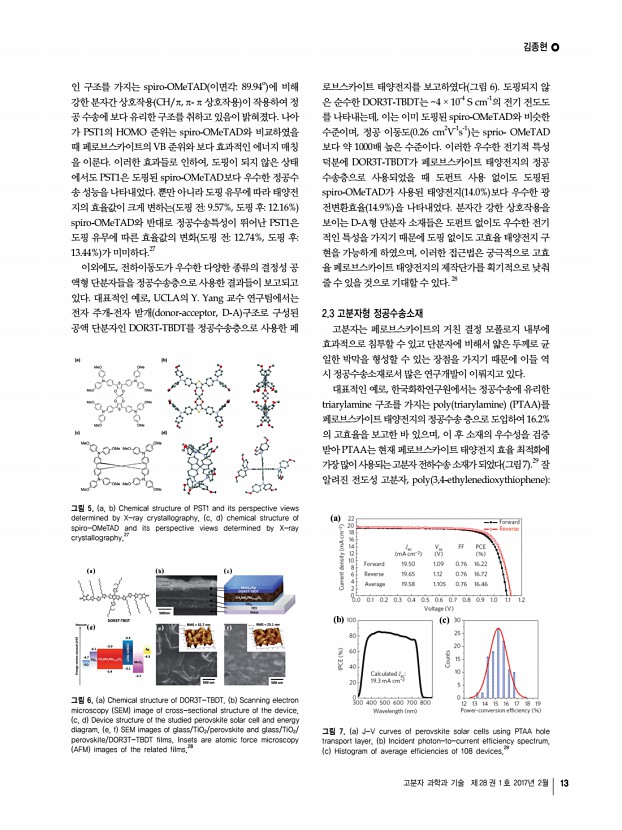

김종현 고분자 과학과 기술 제 28 권 1 호 2017년 2월 13 그림 5. a, b Chemical structure of PST1 and its perspective views determined by X-ray crystallography, c, d chemical structure of spiro-OMeTAD and its perspective views determined by X-ray crystallography.27 그림 6. a Chemical structure of DOR3T-TBDT. b Scanning electron microscopy SEM image of cross-sectional structure of the device. c, d Device structure of the studied perovskite solar cell and energy diagram. e, f SEM images of glass/TiO2/perovskite and glass/TiO2/ perovskite/DOR3T-TBDT films. Insets are atomic force microscopy AFM images of the related films.28 a b c 그림 7. a J-V curves of perovskite solar cells using PTAA hole transport layer, b Incident photon-to-current efficiency spectrum, c Histogram of average efficiencies of 108 devices.29 인 구조를 가지는 spiro-OMeTAD 이면각89.94o 에 비해 강한 분자간 상호작용 CH/π, π- π 상호작용 이 작용하여 정 공 수송에 보다...

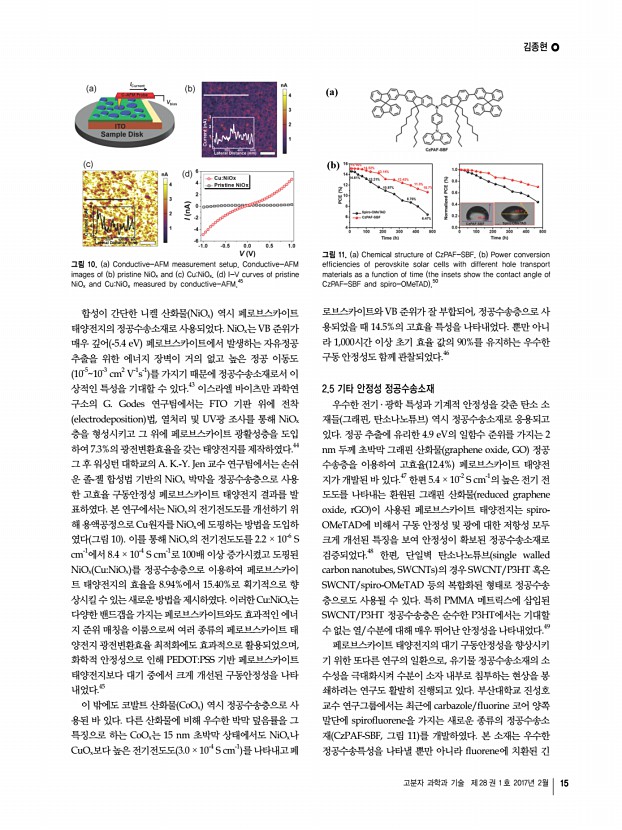

김종현 고분자 과학과 기술 제 28 권 1 호 2017년 2월 15 그림 10. a Conductive-AFM measurement setup. Conductive-AFM images of b pristine NiOx and c CuNiOx. d I-V curves of pristine NiOx and CuNiOx measured by conductive-AFM.45 그림 11. a Chemical structure of CzPAF-SBF. b Power conversion efficiencies of perovskite solar cells with different hole transport materials as a function of time the insets show the contact angle of CzPAF-SBF and spiro-OMeTAD .50 합성이 간단한 니켈 산화물 NiOx 역시 페로브스카이트 태양전지의 정공수송소재로 사용되었다. NiOx는 VB 준위가 매우 깊어 -5.4 eV 페로브스카이트에서 발생하는 자유정공 추출을 위한 에너지 장벽이 거의 없고 높은 정공 이동도 10-510-3 cm2 V-1s-1 를 가지기 때문에 정공수송소재로서 이 상적인 특성을 기대할 수 있다.43 이스라엘 바이츠만 과학연 구소의 G. Godes 연구팀에서는 FTO 기판 위에 전착 electrode...
