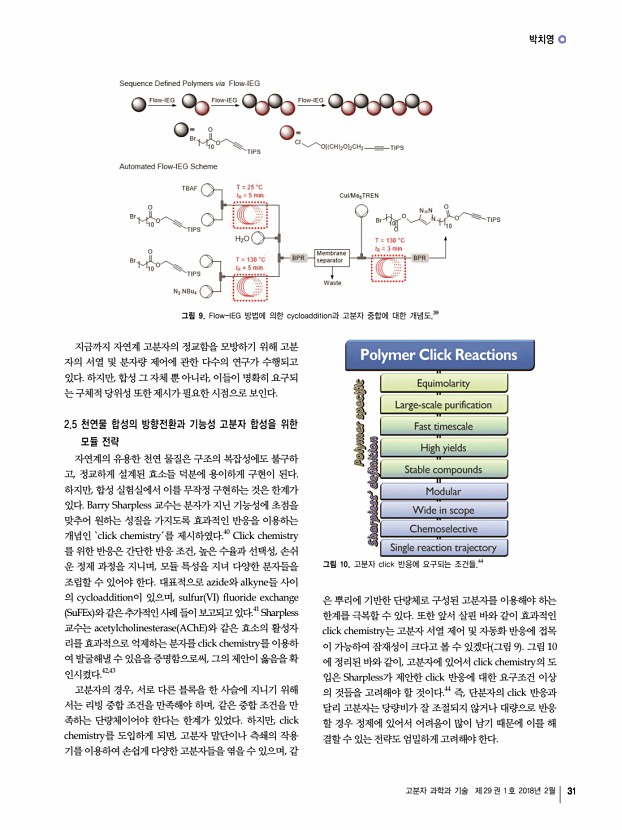

박치영 고분자 과학과 기술 제 29 권 1 호 2018년 2월 31 그림 9. Flow-IEG 방법에 의한 cycloaddition과 고분자 중합에 대한 개념도.39 그림 10. 고분자 click 반응에 요구되는 조건들.44 지금까지 자연계 고분자의 정교함을 모방하기 위해 고분 자의 서열 및 분자량 제어에 관한 다수의 연구가 수행되고 있다. 하지만, 합성 그 자체 뿐 아니라, 이들이 명확히 요구되 는 구체적 당위성 또한 제시가 필요한 시점으로 보인다. 2.5 천연물 합성의 방향전환과 기능성 고분자 합성을 위한 모듈 전략 자연계의 유용한 천연 물질은 구조의 복잡성에도 불구하 고, 정교하게 설계된 효소들 덕분에 용이하게 구현이 된다. 하지만, 합성 실험실에서 이를 무작정 구현하는 것은 한계가 있다. Barry Sharpless 교수는 분자가 지닌 기능성에 초점을 맞추어 원하는 성질을 가지도록 효과적인 반응...

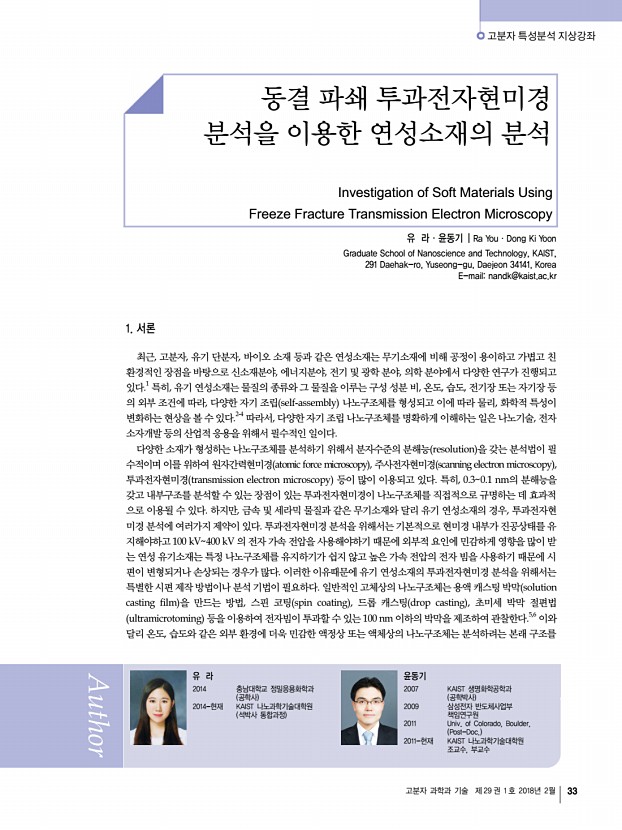

고분자 특성분석 지상강좌 고분자 과학과 기술 제 29 권 1 호 2018년 2월 33 유 라 2014 충남대학교 정밀응용화학과 공학사 2014-현재 KAIST 나노과학기술대학원 석박사 통합과정 윤동기 2007 KAIST 생명화학공학과 공학박사 2009 삼성전자 반도체사업부 책임연구원 2011 Univ. of Colorado, Boulder, Post-Doc. 2011-현재 KAIST 나노과학기술대학원 조교수, 부교수 동결 파쇄 투과전자현미경 분석을 이용한 연성소재의 분석 Investigation of Soft Materials Using Freeze Fracture Transmission Electron Microscopy 유 라ㆍ윤동기 | Ra YouㆍDong Ki Yoon Graduate School of Nanoscience and Technology, KAIST, 291 Daehak-ro, Yuseong-gu, Daejeon 34141, Korea E-mailnandk@kaist.ac.kr 1. 서론 최근, 고분자, 유기 단분자, 바이오 소재 등과 같은 연성소재는 무기소재에 비해 공정이 용이하고 가볍고 친 환경적인 장점을 바탕으로 신소재분야, 에너지분...

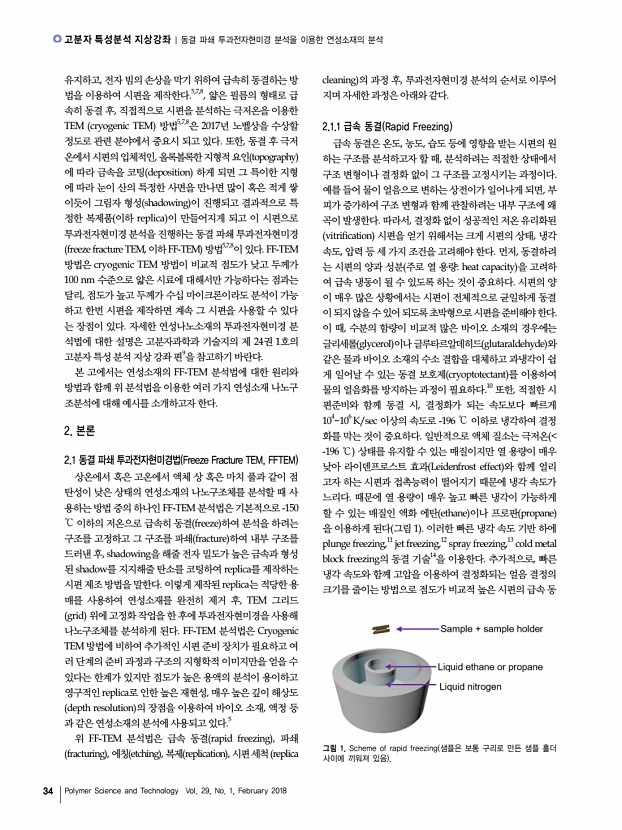

...��현미경 freeze fracture TEM, 이하 FF-TEM 방법5,7,8이 있다. FF-TEM 방법은 cryogenic TEM 방법이 비교적 점도가 낮고 두께가 100 nm 수준으로 얇은 시료에 대해서만 가능하다는 점과는 달리, 점도가 높고 두께가 수십 마이크론이라도 분석이 가능 하고 한번 시편을 제작하면 계속 그 시편을 사용할 수 있다 는 장점이 있다. 자세한 연성나노소재의 투과전자현미경 분 석법에 대한 설명은 고분자과학과 기술지의 제 24권 1호의 고분자 특성 분석 지상 강좌 편9을 참고하기 바란다. 본 고에서는 연성소재의 FF-TEM 분석법에 대한 원리와 방법과 함께 위 분석법을 이용한 여러 가지 연성소재 나노구 조분석에 대해 예시를 소개하고자 한다. 2. 본론 2.1 동결 파쇄 투과전자현미경법 Freeze Fracture TEM, FFTEM 상온에서 혹은 고온에서 액체 상 혹은 마치 풀과 같이 점 탄성이 낮은 상태의 �...

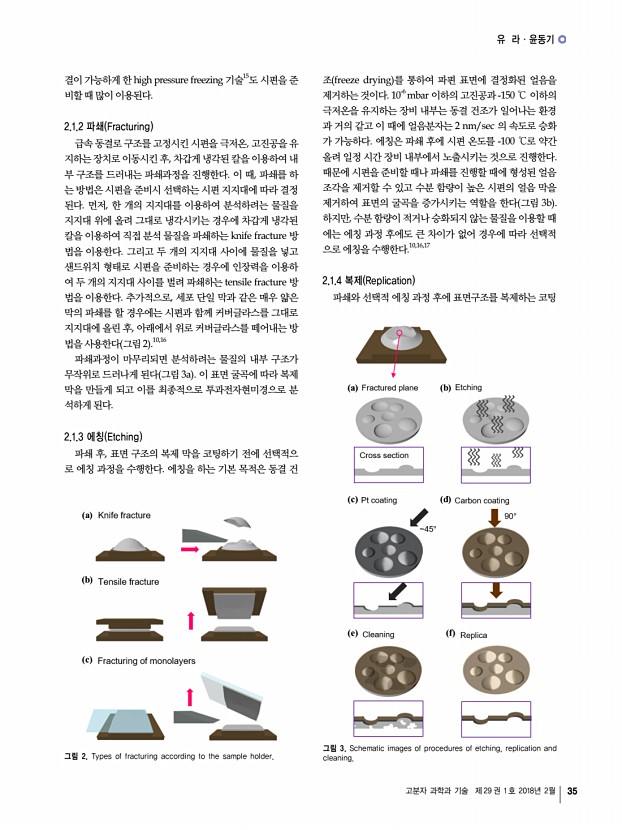

유 라ㆍ윤동기 고분자 과학과 기술 제 29 권 1 호 2018년 2월 35 a b c 그림 2. Types of fracturing according to the sample holder. a b c d e f 그림 3. Schematic images of procedures of etching, replication and cleaning. 결이 가능하게 한 high pressure freezing 기술15도 시편을 준 비할 때 많이 이용된다. 2.1.2 파쇄 Fracturing 급속 동결로 구조를 고정시킨 시편을 극저온, 고진공을 유 지하는 장치로 이동시킨 후, 차갑게 냉각된 칼을 이용하여 내 부 구조를 드러내는 파쇄과정을 진행한다. 이 때, 파쇄를 하 는 방법은 시편을 준비시 선택하는 시편 지지대에 따라 결정 된다. 먼저, 한 개의 지지대를 이용하여 분석하려는 물질을 지지대 위에 올려 그대로 냉각시키는 경우에 차갑게 냉각된 칼을 이용하여 직접 분석 물질을 파쇄하는 knife fracture 방 법을 이용한다. 그리고 두 개의 지지대 사이에 물질을 넣�...

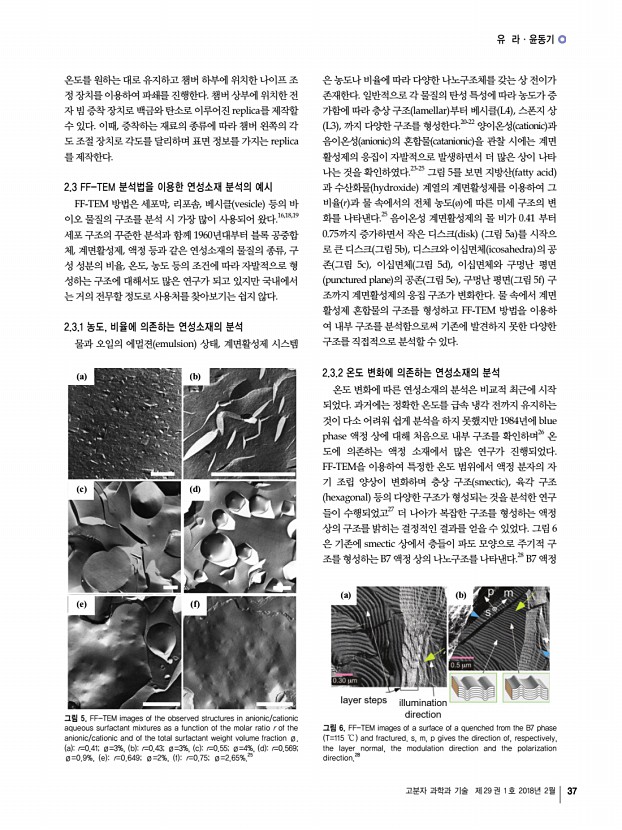

유 라ㆍ윤동기 고분자 과학과 기술 제 29 권 1 호 2018년 2월 37 a b c d e f 그림 5. FF-TEM images of the observed structures in anionic/cationic aqueous surfactant mixtures as a function of the molar ratio r of the anionic/cationic and of the total surfactant weight volume fraction ø. a r=0.41; ø=3%, b r=0.43; ø=3%, c r=0.55; ø=4%, d r=0.569; ø=0.9%, e r=0.649; ø=2%, f r=0.75; ø=2.65%.25 a b 그림 6. FF-TEM images of a surface of a quenched from the B7 phase T=115 ℃ and fractured. s, m, p gives the direction of, respectively, the layer normal, the modulation direction and the polarization direction.28 온도를 원하는 대로 유지하고 챔버 하부에 위치한 나이프 조 정 장치를 이용하여 파쇄를 진행한다. 챔버 상부에 위치한 전 자 빔 증착 장치로 백금와 탄소로 이루어진 replica를 제작할 수 있다. 이때, 증착하는 재료의 종류에 따라 챔버 왼쪽의 각 도 조절 장치로 각도를 달리하...
