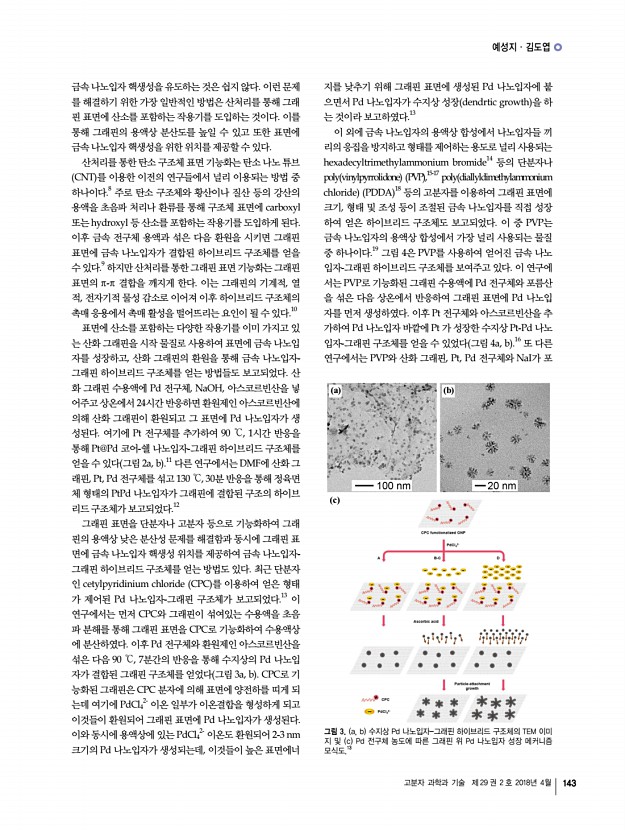

예성지ㆍ김도엽 고분자 과학과 기술 제 29 권 2 호 2018년 4월 143 c a b 그림 3. a, b 수지상 Pd 나노입자-그래핀 하이브리드 구조체의 TEM 이미 지 및 c Pd 전구체 농도에 따른 그래핀 위 Pd 나노입자 성장 메커니즘 모식도.13 금속 나노입자 핵생성을 유도하는 것은 쉽지 않다. 이런 문제 를 해결하기 위한 가장 일반적인 방법은 산처리를 통해 그래 핀 표면에 산소를 포함하는 작용기를 도입하는 것이다. 이를 통해 그래핀의 용액상 분산도를 높일 수 있고 또한 표면에 금속 나노입자 핵생성을 위한 위치를 제공할 수 있다. 산처리를 통한 탄소 구조체 표면 기능화는 탄소 나노 튜브 CNT 를 이용한 이전의 연구들에서 널리 이용되는 방법 중 하나이다.8 주로 탄소 구조체와 황산이나 질산 등의 강산의 용액을 초음파 처리나 환류를 통해 구조체 표면에 carboxyl 또는 hydroxyl...

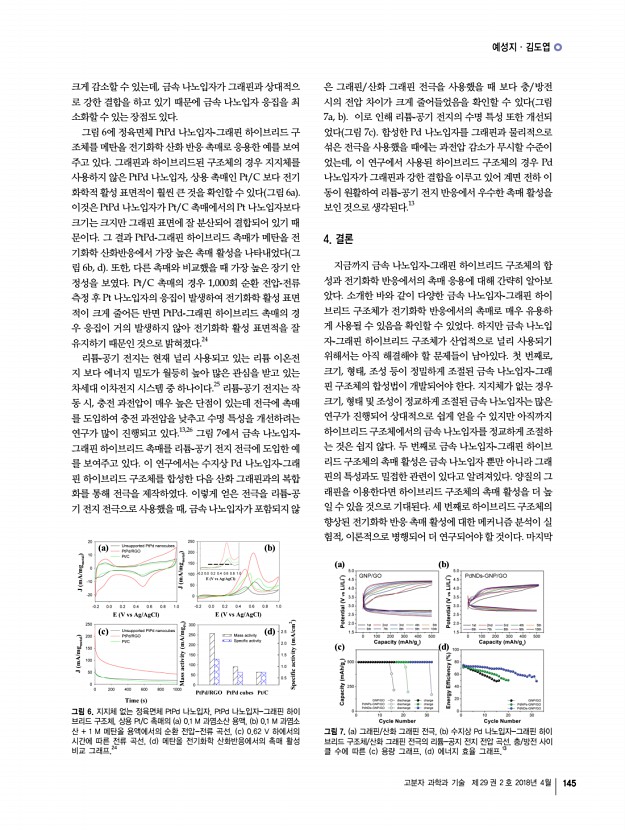

예성지ㆍ김도엽 고분자 과학과 기술 제 29 권 2 호 2018년 4월 145 a b c d 그림 7. a 그래핀/산화 그래핀 전극, b 수지상 Pd 나노입자-그래핀 하이 브리드 구조체/산화 그래핀 전극의 리튬-공지 전지 전압 곡선, 충/방전 사이 클 수에 따른 c 용량 그래프, d 에너지 효율 그래프.13 a b c d 그림 6. 지지체 없는 정육면체 PtPd 나노입자, PtPd 나노입자-그래핀 하이 브리드 구조체, 상용 Pt/C 촉매의 a 0.1 M 과염소산 용액, b 0.1 M 과염소 산 + 1 M 메탄올 용액에서의 순환 전압-전류 곡선, c 0.62 V 하에서의 시간에 따른 전류 곡선, d 메탄올 전기화학 산화반응에서의 촉매 활성 비교 그래프.24 크게 감소할 수 있는데, 금속 나노입자가 그래핀과 상대적으 로 강한 결합을 하고 있기 때문에 금속 나노입자 응집을 최 소화할 수 있는 장점도 있다. 그림 6에 정육면체 PtPd 나노입자-그래핀 �...

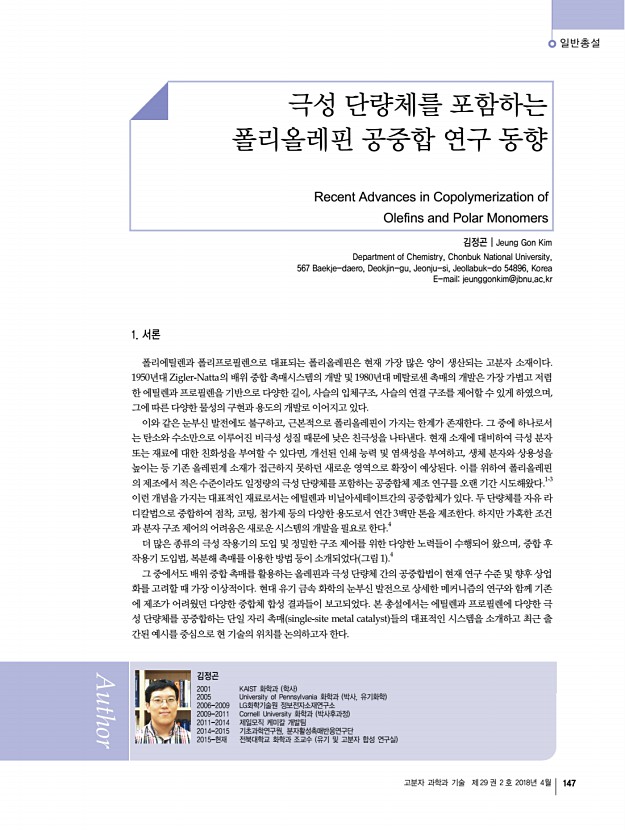

일반총설 고분자 과학과 기술 제 29 권 2 호 2018년 4월 147 김정곤 2001 KAIST 화학과 학사 2005 University of Pennsylvania 화학과 박사, 유기화학 2006-2009 LG화학기술원 정보전자소재연구소 2009-2011 Cornell University 화학과 박사후과정 2011-2014 제일모직 케미칼 개발팀 2014-2015 기초과학연구원, 분자활성촉매반응연구단 2015-현재 전북대학교 화학과 조교수 유기 및 고분자 합성 연구실 극성 단량체를 포함하는 폴리올레핀 공중합 연구 동향 Recent Advances in Copolymerization of Olefins and Polar Monomers 김정곤 | Jeung Gon Kim Department of Chemistry, Chonbuk National University, 567 Baekje-daero, Deokjin-gu, Jeonju-si, Jeollabuk-do 54896, Korea E-mailjeunggonkim@jbnu.ac.kr 1. 서론 폴리에틸렌과 폴리프로필렌으로 대표되는 폴리올레핀은 현재 가장 많은 양이 생산되는 고분자 소재이다. 1950년대 Zigler-Natta의 배위 중합 촉매시�...

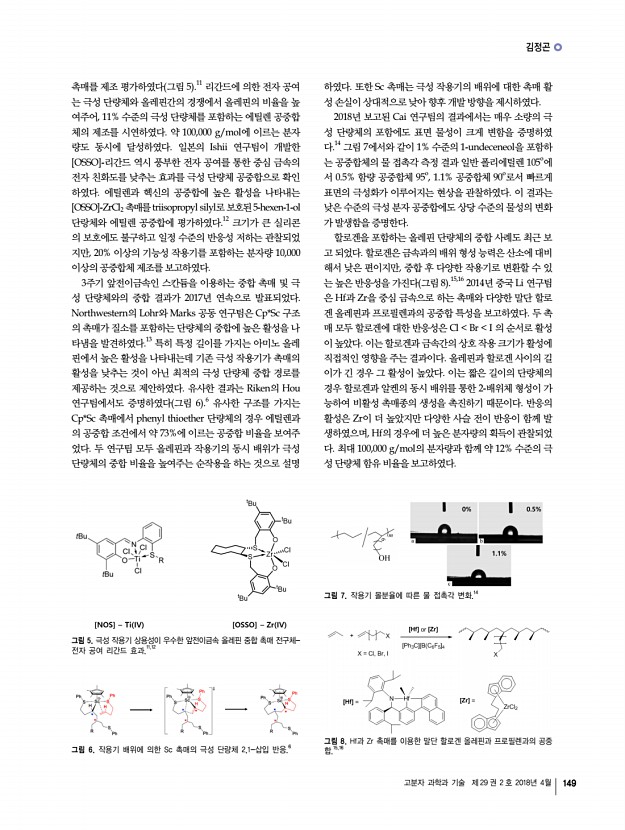

김정곤 고분자 과학과 기술 제 29 권 2 호 2018년 4월 149 그림 5. 극성 작용기 상용성이 우수한 앞전이금속 올레핀 중합 촉매 전구체- 전자 공여 리간드 효과.11,12 그림 6. 작용기 배위에 의한 Sc 촉매의 극성 단량체 2,1-삽입 반응.6 그림 7. 작용기 몰분율에 따른 물 접촉각 변화.14 그림 8. Hf과 Zr 촉매를 이용한 말단 할로겐 올레핀과 프로필렌과의 공중 합.15,16 촉매를 제조 평가하였다 그림 5 .11 리간드에 의한 전자 공여 는 극성 단량체와 올레핀간의 경쟁에서 올레핀의 비율을 높 여주어, 11% 수준의 극성 단량체를 포함하는 에틸렌 공중합 체의 제조를 시연하였다. 약 100,000 g/mol에 이르는 분자 량도 동시에 달성하였다. 일본의 Ishii 연구팀이 개발한 [OSSO]-리간드 역시 풍부한 전자 공여를 통한 중심 금속의 전자 친화도를 낮추는 효과를 극성 단량체 공중합으로 확�...

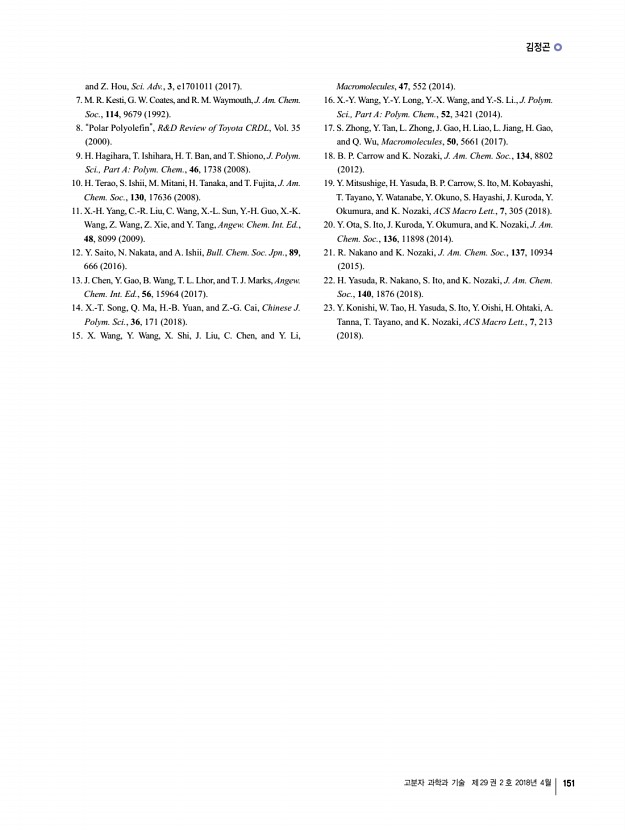

김정곤 고분자 과학과 기술 제 29 권 2 호 2018년 4월 151 and Z. Hou, Sci. Adv., 3, e1701011 2017 7. M. R. Kesti, G. W. Coates, and R. M. Waymouth, J. Am. Chem. Soc., 114, 9679 1992 8. “Polar Polyolefin”, R&D Review of Toyota CRDL, Vol. 35 2000 9. H. Hagihara, T. Ishihara, H. T. Ban, and T. Shiono, J. Polym. Sci., Part APolym. Chem., 46, 1738 2008 10. H. Terao, S. Ishii, M. Mitani, H. Tanaka, and T. Fujita, J. Am. Chem. Soc., 130, 17636 2008 11. X.-H. Yang, C.-R. Liu, C. Wang, X.-L. Sun, Y.-H. Guo, X.-K. Wang, Z. Wang, Z. Xie, and Y. Tang, Angew. Chem. Int. Ed., 48, 8099 2009 12. Y. Saito, N. Nakata, and A. Ishii, Bull. Chem. Soc. Jpn., 89, 666 2016 13. J. Chen, Y. Gao, B. Wang, T. L. Lhor, and T. J. Marks, Angew. Chem. Int. Ed., 56, 15964 2017 14. X.-T. Song, Q. Ma, H.-B. Yuan, and Z.-G. Cai, Chinese J. Polym. Sci., 36, 171 2018 15. X. Wang, Y. Wang, X. Shi, J. Liu, C. Chen, and Y. Li, Macromolecules, 47, 552 2014 16. X.-Y. Wang, Y.-Y. Long, Y.-X. Wang, and Y.-S. Li.,...
