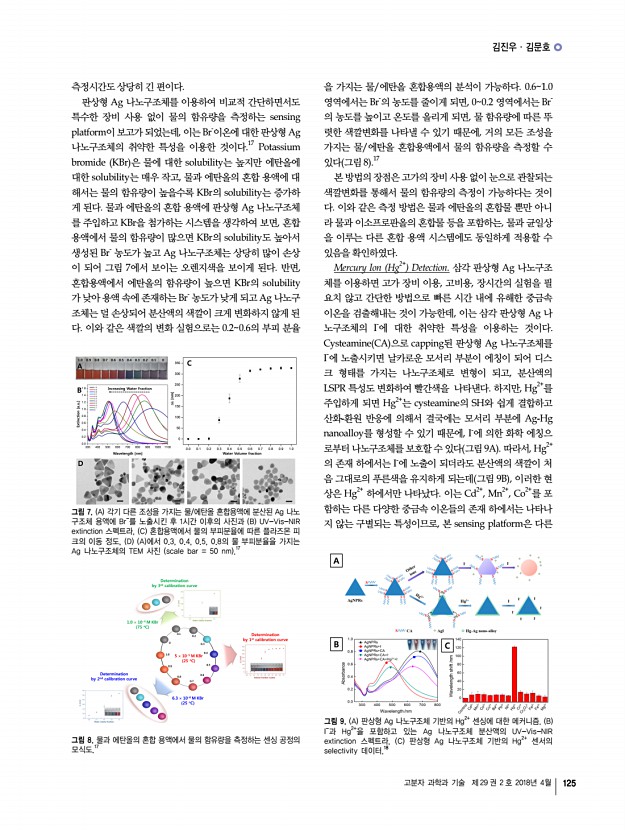

김진우ㆍ김문호 고분자 과학과 기술 제 29 권 2 호 2018년 4월 125 그림 7. A 각기 다른 조성을 가지는 물/에탄올 혼합용액에 분산된 Ag 나노 구조체 용액에 Br-를 노출시킨 후 1시간 이후의 사진과 B UV-Vis-NIR extinction 스펙트라, C 혼합용액에서 물의 부피분율에 따른 플라즈몬 피 크의 이동 정도, D A 에서 0.3, 0.4, 0.5, 0.8의 물 부피분율을 가지는 Ag 나노구조체의 TEM 사진 scale bar = 50 nm .17 그림 8. 물과 에탄올의 혼합 용액에서 물의 함유량을 측정하는 센싱 공정의 모식도.17 그림 9. A 판상형 Ag 나노구조체 기반의 Hg2+ 센싱에 대한 메커니즘. B I-과 Hg2+을 포함하고 있는 Ag 나노구조체 분산액의 UV-Vis-NIR extinction 스펙트라, C 판상형 Ag 나노구조체 기반의 Hg2+ 센서의 selectivity 데이터.18 측정시간도 상당히 긴 편이다. 판상형 Ag 나노구조체를 이용하여 비교적 간단하면서도 특...

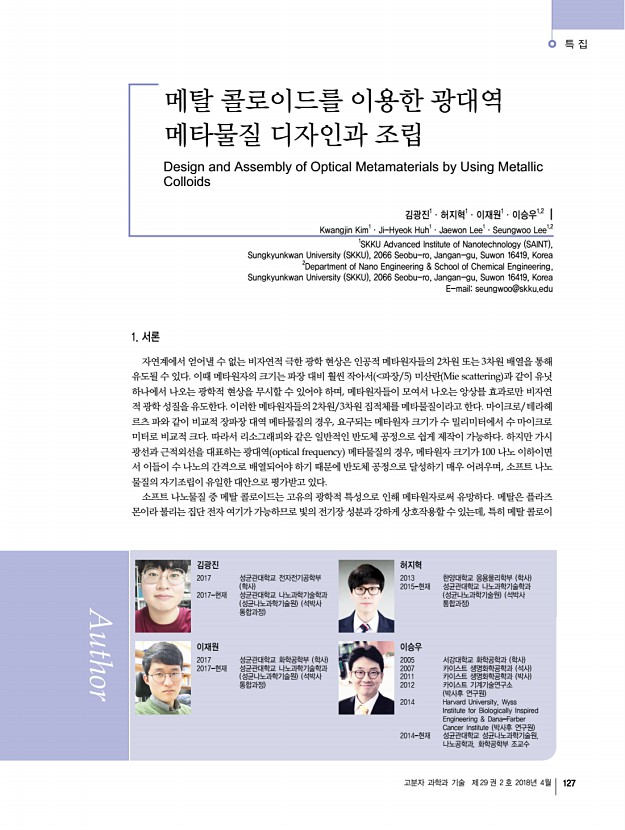

특 집 고분자 과학과 기술 제 29 권 2 호 2018년 4월 127 메탈 콜로이드를 이용한 광대역 메타물질 디자인과 조립 Design and Assembly of Optical Metamaterials by Using Metallic Colloids 김광진1ㆍ허지혁1ㆍ이재원1ㆍ이승우1,2 | Kwangjin Kim1ㆍJi-Hyeok Huh1ㆍJaewon Lee1ㆍSeungwoo Lee1,2 1SKKU Advanced Institute of Nanotechnology SAINT , Sungkyunkwan University SKKU , 2066 Seobu-ro, Jangan-gu, Suwon 16419, Korea 2Department of Nano Engineering & School of Chemical Engineering, Sungkyunkwan University SKKU , 2066 Seobu-ro, Jangan-gu, Suwon 16419, Korea E-mailseungwoo@skku.edu 김광진 2017 성균관대학교 전자전기공학부 학사 2017-현재 성균관대학교 나노과학기술학과 성균나노과학기술원 석박사 통합과정 허지혁 2013 한양대학교 응용물리학부 학사 2015-현재 성균관대학교 나노과학기술학과 성균나노과학기술원 석박사 통합과정 이재원 2017 성균관대학교 화학...

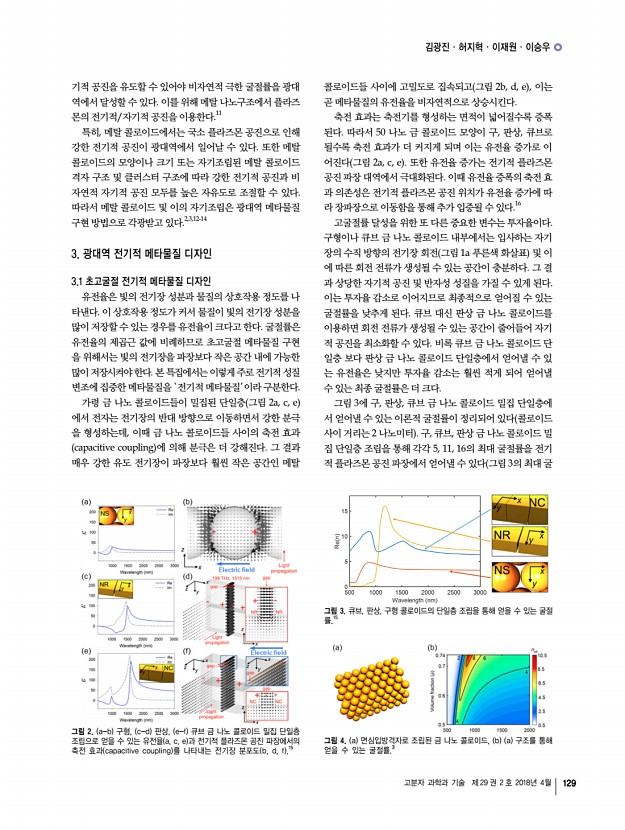

김광진ㆍ허지혁ㆍ이재원ㆍ이승우 고분자 과학과 기술 제 29 권 2 호 2018년 4월 129 그림 2. a-b 구형, c-d 판상, e-f 큐브 금 나노 콜로이드 밀집 단일층 조립으로 얻을 수 있는 유전율 a, c, e 과 전기적 플라즈몬 공진 파장에서의 축전 효과 capacitive coupling 를 나타내는 전기장 분포도 b, d, f .15 그림 3. 큐브, 판상, 구형 콜로이드의 단일층 조립을 통해 얻을 수 있는 굴절 률.15 그림 4. a 면심입방격자로 조립된 금 나노 콜로이드, b a 구조를 통해 얻을 수 있는 굴절률.3 기적 공진을 유도할 수 있어야 비자연적 극한 굴절률을 광대 역에서 달성할 수 있다. 이를 위해 메탈 나노구조에서 플라즈 몬의 전기적/자기적 공진을 이용한다.11 특히, 메탈 콜로이드에서는 국소 플라즈몬 공진으로 인해 강한 전기적 공진이 광대역에서 일어날 수 있다. 또한 메탈 콜로이드의 모양이...

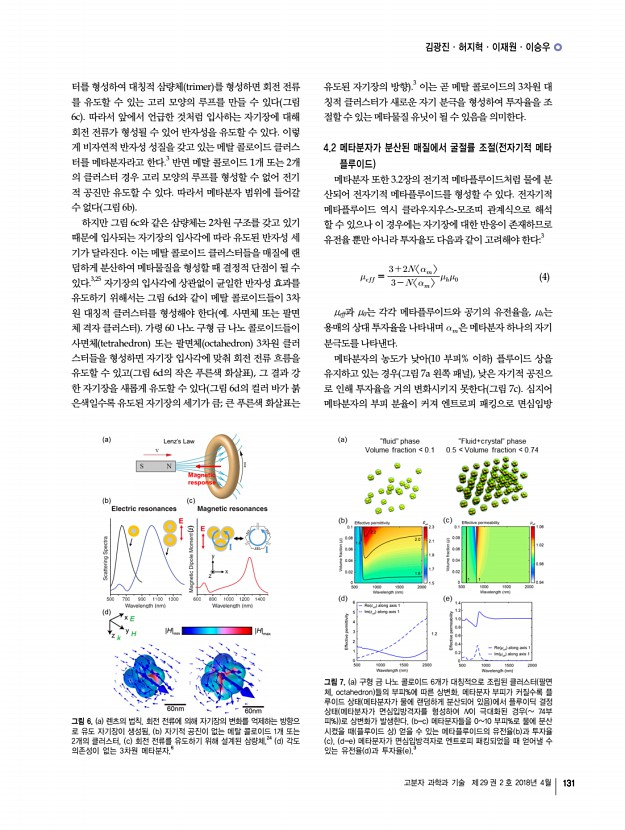

김광진ㆍ허지혁ㆍ이재원ㆍ이승우 고분자 과학과 기술 제 29 권 2 호 2018년 4월 131 그림 6. a 렌츠의 법칙. 회전 전류에 의해 자기장의 변화를 억제하는 방향으 로 유도 자기장이 생성됨, b 자기적 공진이 없는 메탈 콜로이드 1개 또는 2개의 클러스터, c 회전 전류를 유도하기 위해 설계된 삼량체,24 d 각도 의존성이 없는 3차원 메타분자.6 그림 7. a 구형 금 나노 콜로이드 6개가 대칭적으로 조립된 클러스터 팔면 체, octahedron 들의 부피%에 따른 상변화. 메타분자 부피가 커질수록 플 루이드 상태 메타분자가 물에 랜덤하게 분산되어 있음 에서 플루이딕 결정 상태 메타분자가 면심입방격자를 형성하여 N이 극대화된 경우 74부 피% 로 상변화가 발생한다. b-c 메타분자들을 010 부피%로 물에 분산 시켰을 때 플루이드 상 얻을 수 있는 메타플루이드의 유전율 b 과 투자�...

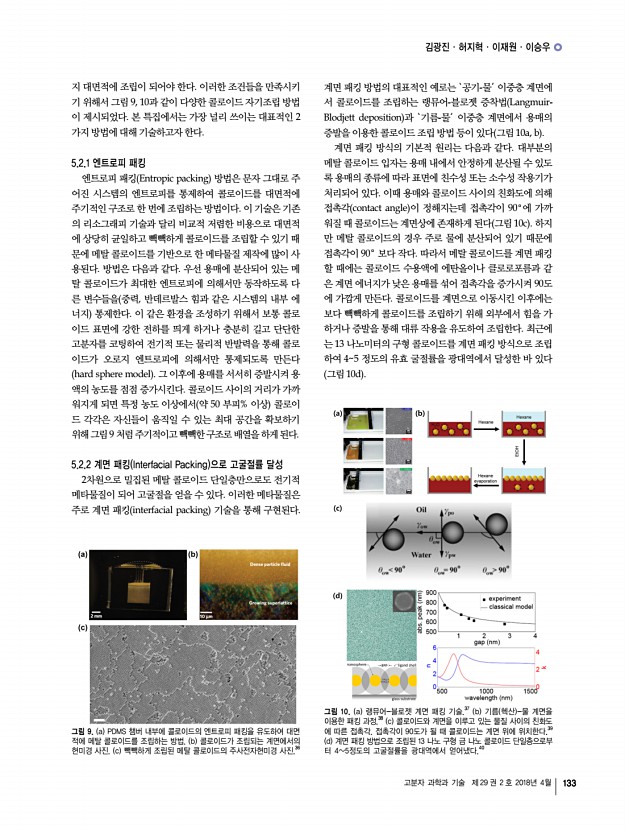

김광진ㆍ허지혁ㆍ이재원ㆍ이승우 고분자 과학과 기술 제 29 권 2 호 2018년 4월 133 그림 9. a PDMS 챔버 내부에 콜로이드의 엔트로피 패킹을 유도하여 대면 적에 메탈 콜로이드를 조립하는 방법. b 콜로이드가 조립되는 계면에서의 현미경 사진. c 빽빽하게 조립된 메탈 콜로이드의 주사전자현미경 사진.36 그림 10. a 랭뮤어-블로젯 계면 패킹 기술.37 b 기름 헥산 -물 계면을 이용한 패킹 과정.38 c 콜로이드와 계면을 이루고 있는 물질 사이의 친화도 에 따른 접촉각. 접촉각이 90도가 될 때 콜로이드는 계면 위에 위치한다.39 d 계면 패킹 방법으로 조립된 13 나노 구형 금 나노 콜로이드 단일층으로부 터 45정도의 고굴절률을 광대역에서 얻어냈다.40 지 대면적에 조립이 되어야 한다. 이러한 조건들을 만족시키 기 위해서 그림 9, 10과 같이 다양한 콜로이드 자기조립 �...
