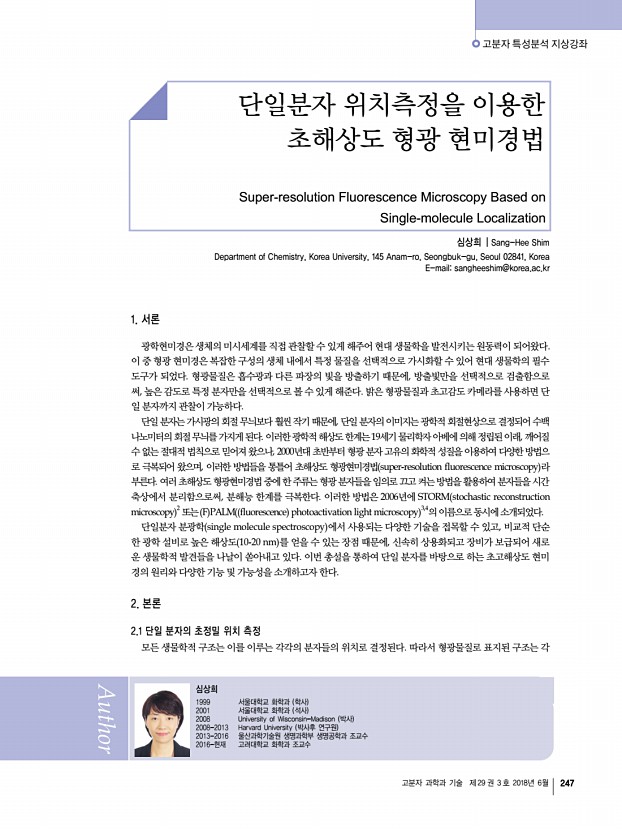

고분자 특성분석 지상강좌 고분자 과학과 기술 제 29 권 3 호 2018년 6월 247 심상희 1999 서울대학교 화학과 학사 2001 서울대학교 화학과 석사 2008 University of Wisconsin-Madison 박사 2008-2013 Harvard University 박사후 연구원 2013-2016 울산과학기술원 생명과학부 생명공학과 조교수 2016-현재 고려대학교 화학과 조교수 단일분자 위치측정을 이용한 초해상도 형광 현미경법 Super-resolution Fluorescence Microscopy Based on Single-molecule Localization 심상희 | Sang-Hee Shim Department of Chemistry, Korea University, 145 Anam-ro, Seongbuk-gu, Seoul 02841, Korea E-mailsangheeshim@korea.ac.kr 1. 서론 광학현미경은 생체의 미시세계를 직접 관찰할 수 있게 해주어 현대 생물학을 발전시키는 원동력이 되어왔다. 이 중 형광 현미경은 복잡한 구성의 생체 내에서 특정 물질을 선택적으로 가시화할 수 있어 현대 생물학의 필수 �...

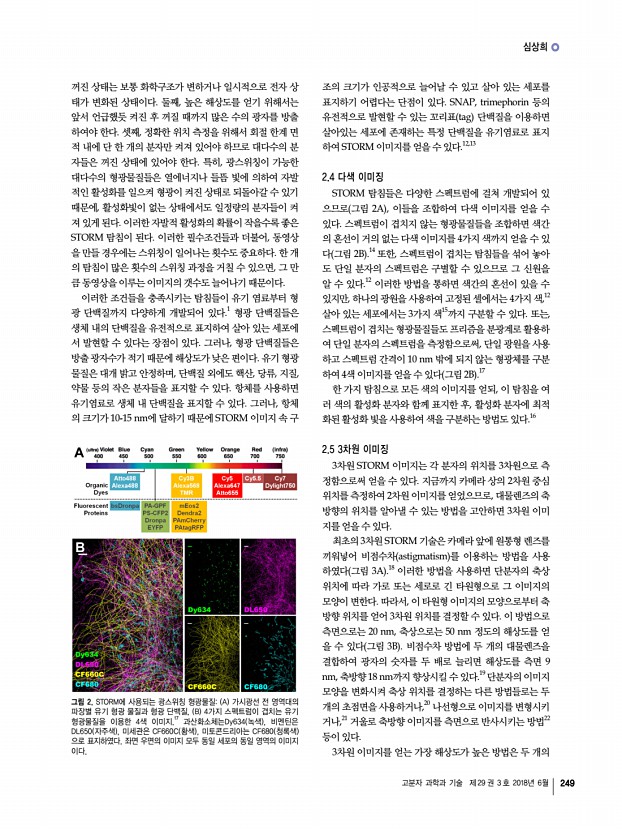

심상희 고분자 과학과 기술 제 29 권 3 호 2018년 6월 249 그림 2. STORM에 사용되는 광스위칭 형광물질A 가시광선 전 영역대의 파장별 유기 형광 물질과 형광 단백질, B 4가지 스펙트럼이 겹치는 유기 형광물질을 이용한 4색 이미지.17 과산화소체는Dy634 녹색 , 비멘틴은 DL650 자주색 , 미세관은 CF660C 황색 , 미토콘드리아는 CF680 청록색 으로 표지하였다. 좌면 우면의 이미지 모두 동일 세포의 동일 영역의 이미지 이다. 꺼진 상태는 보통 화학구조가 변하거나 일시적으로 전자 상 태가 변화된 상태이다. 둘째, 높은 해상도를 얻기 위해서는 앞서 언급했듯 켜진 후 꺼질 때까지 많은 수의 광자를 방출 하여야 한다. 셋째, 정확한 위치 측정을 위해서 회절 한계 면 적 내에 단 한 개의 분자만 켜져 있어야 하므로 대다수의 분 자들은 꺼진 상태에 있어야 한다. 특히, 광스�...

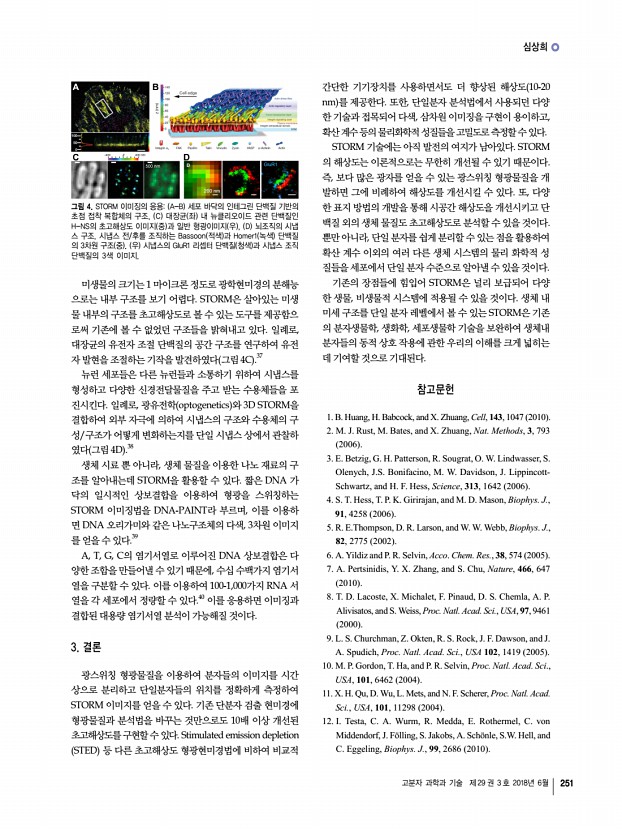

심상희 고분자 과학과 기술 제 29 권 3 호 2018년 6월 251 그림 4. STORM 이미징의 응용A-B 세포 바닥의 인테그린 단백질 기반의 초점 접착 복합체의 구조, C 대장균 좌 내 뉴클리오이드 관련 단백질인 H-NS의 초고해상도 이미지 중 과 일반 형광이미지 우 , D 뇌조직의 시냅 스 구조. 시냅스 전/후를 조직하는 Bassoon 적색 과 Homer1 녹색 단백질 의 3차원 구조 중 우 시냅스의 GluR1 리셉터 단백질 청색 과 시냅스 조직 단백질의 3색 이미지. 미생물의 크기는 1 마이크론 정도로 광학현미경의 분해능 으로는 내부 구조를 보기 어렵다. STORM은 살아있는 미생 물 내부의 구조를 초고해상도로 볼 수 있는 도구를 제공함으 로써 기존에 볼 수 없었던 구조들을 밝혀내고 있다. 일례로, 대장균의 유전자 조절 단백질의 공간 구조를 연구하여 유전 자 발현을 조절하는 기작을 발견하였...

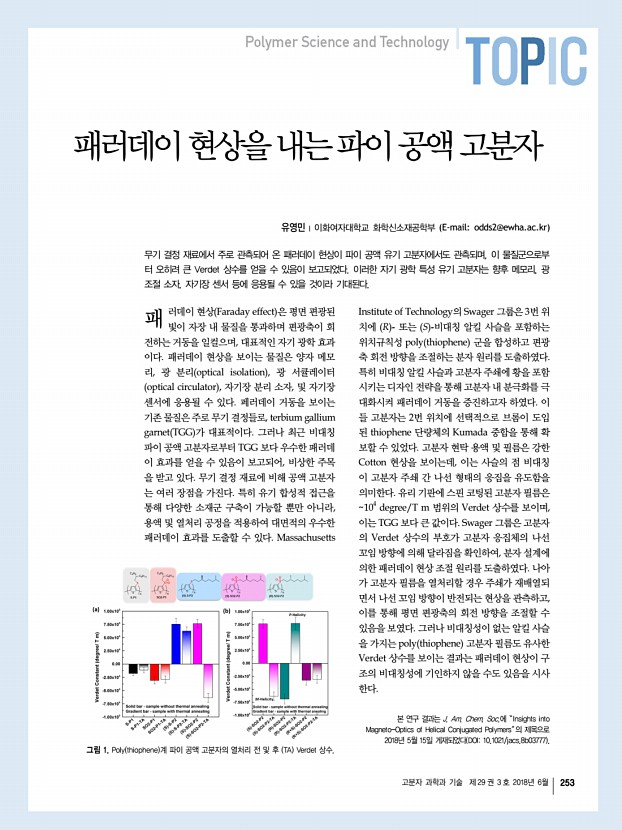

고분자 과학과 기술 제 29 권 3 호 2018년 6월 253 패 그림 1. Poly thiophene 계 파이 공액 고분자의 열처리 전 및 후 TA Verdet 상수. 유영민 이화여자대학교 화학신소재공학부 E-mailodds2@ewha.ac.kr 무기 결정 재료에서 주로 관측되어 온 패러데이 현상이 파이 공액 유기 고분자에서도 관측되며, 이 물질군으로부 터 오히려 큰 Verdet 상수를 얻을 수 있음이 보고되었다. 이러한 자기 광학 특성 유기 고분자는 향후 메모리, 광 조절 소자, 자기장 센서 등에 응용될 수 있을 것이라 기대된다. 러데이 현상 Faraday effect 은 평면 편광된 빛이 자장 내 물질을 통과하며 편광축이 회 전하는 거동을 일컬으며, 대표적인 자기 광학 효과 이다. 패러데이 현상을 보이는 물질은 양자 메모 리, 광 분리 optical isolation , 광 서큘레이터 optical circulator , 자기장 분리 소자, 및 자기장 센서에 응용�...

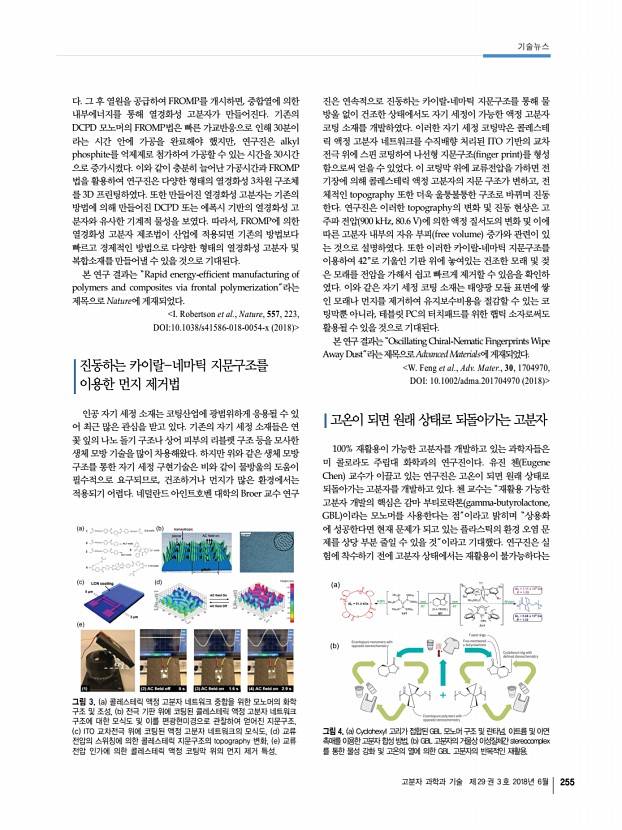

고분자 과학과 기술 제 29 권 3 호 2018년 6월 255 그림 3. a 콜레스테릭 액정 고분자 네트워크 중합을 위한 모노머의 화학 구조 및 조성, b 전극 기판 위에 코팅된 콜레스테릭 액정 고분자 네트워크 구조에 대한 모식도 및 이를 편광현미경으로 관찰하여 얻어진 지문구조, c ITO 교차전극 위에 코팅된 액정 고분자 네트워크의 모식도, d 교류 전압의 스위칭에 의한 콜레스테릭 지문구조의 topography 변화, e 교류 전압 인가에 의한 콜레스테릭 액정 코팅막 위의 먼지 제거 특성. 그림 4. a Cyclohexyl 고리가 접합된 GBL 모노머 구조 및 란타넘, 이트륨 및 아연 촉매를 이용한 고분자 합성 방법, b GBL 고분자의 거울상 이성질체간 stereocomplex 를 통한 물성 강화 및 고온의 열에 의한 GBL 고분자의 반복적인 재활용. 다. 그 후 열원을 공급하여 FROMP를 개시하면, 중합열에 의한 내부�...
