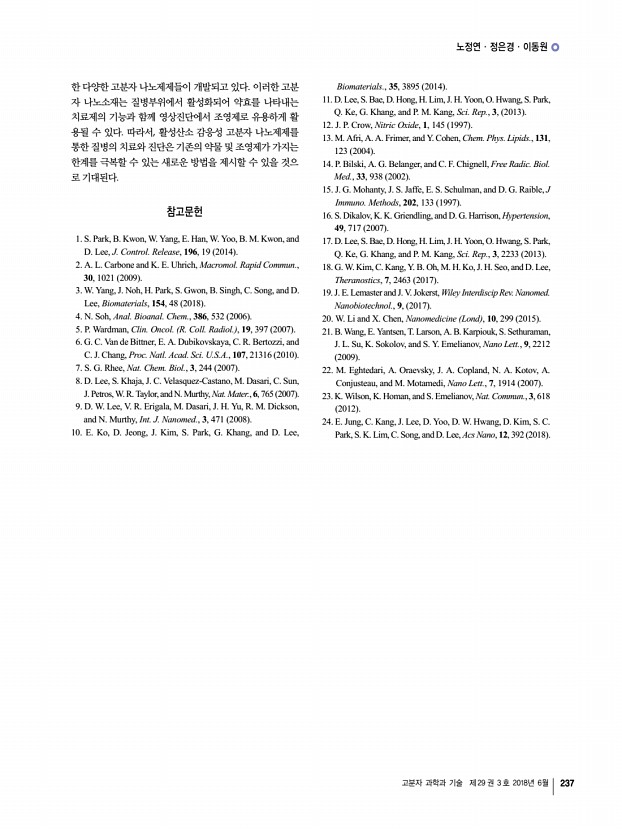

노정연ㆍ정은경ㆍ이동원 고분자 과학과 기술 제 29 권 3 호 2018년 6월 237 한 다양한 고분자 나노제제들이 개발되고 있다. 이러한 고분 자 나노소재는 질병부위에서 활성화되어 약효를 나타내는 치료제의 기능과 함께 영상진단에서 조영제로 유용하게 활 용될 수 있다. 따라서, 활성산소 감응성 고분자 나노제제를 통한 질병의 치료와 진단은 기존의 약물 및 조영제가 가지는 한계를 극복할 수 있는 새로운 방법을 제시할 수 있을 것으 로 기대된다. 참고문헌 1. S. Park, B. Kwon, W. Yang, E. Han, W. Yoo, B. M. Kwon, and D. Lee, J. Control. Release, 196, 19 2014 2. A. L. Carbone and K. E. Uhrich, Macromol. Rapid Commun., 30, 1021 2009 3. W. Yang, J. Noh, H. Park, S. Gwon, B. Singh, C. Song, and D. Lee, Biomaterials, 154, 48 2018 4. N. Soh, Anal. Bioanal. Chem., 386, 532 2006 5. P. Wardman, Clin. Oncol. R. Coll. Radiol. , 19, 397 2007 6. G. C. Van de ...

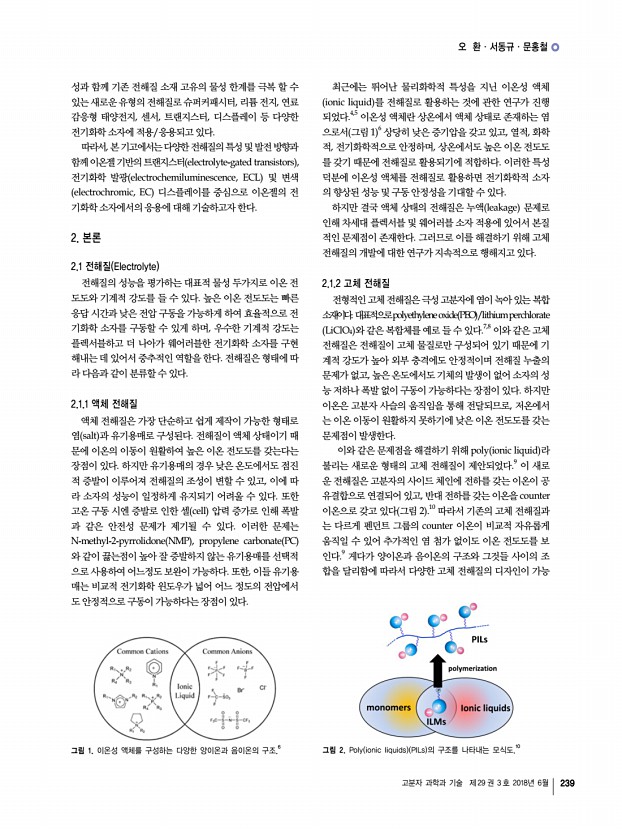

오 환ㆍ서동규ㆍ문홍철 고분자 과학과 기술 제 29 권 3 호 2018년 6월 239 그림 1. 이온성 액체를 구성하는 다양한 양이온과 음이온의 구조.6 그림 2. Poly ionic liquids PILs 의 구조를 나타내는 모식도.10 성과 함께 기존 전해질 소재 고유의 물성 한계를 극복 할 수 있는 새로운 유형의 전해질로 슈퍼커패시터, 리튬 전지, 연료 감응형 태양전지, 센서, 트랜지스터, 디스플레이 등 다양한 전기화학 소자에 적용/응용되고 있다. 따라서, 본 기고에서는 다양한 전해질의 특성 및 발전 방향과 함께 이온젤 기반의 트랜지스터 electrolyte-gated transistors , 전기화학 발광 electrochemiluminescence, ECL 및 변색 electrochromic, EC 디스플레이를 중심으로 이온젤의 전 기화학 소자에서의 응용에 대해 기술하고자 한다. 2. 본론 2.1 전해질 Electrolyte 전해질의 성능을 평가하는 대표적 물성 두가지�...

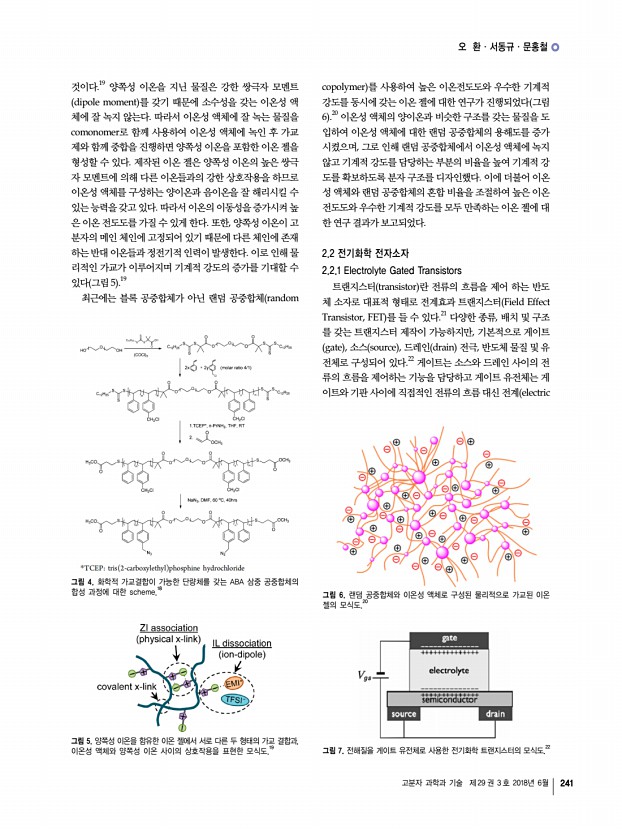

오 환ㆍ서동규ㆍ문홍철 고분자 과학과 기술 제 29 권 3 호 2018년 6월 241 그림 4. 화학적 가교결합이 가능한 단량체를 갖는 ABA 삼중 공중합체의 합성 과정에 대한 scheme.18 그림 5. 양쪽성 이온을 함유한 이온 젤에서 서로 다른 두 형태의 가교 결합과, 이온성 액체와 양쪽성 이온 사이의 상호작용을 표현한 모식도.19 그림 6. 랜덤 공중합체와 이온성 액체로 구성된 물리적으로 가교된 이온 젤의 모식도.20 그림 7. 전해질을 게이트 유전체로 사용한 전기화학 트랜지스터의 모식도.22 것이다.19 양쪽성 이온을 지닌 물질은 강한 쌍극자 모멘트 dipole moment 를 갖기 때문에 소수성을 갖는 이온성 액 체에 잘 녹지 않는다. 따라서 이온성 액체에 잘 녹는 물질을 comonomer로 함께 사용하여 이온성 액체에 녹인 후 가교 제와 함께 중합을 진행하면 양쪽성 이온을 포함한 이온 젤...

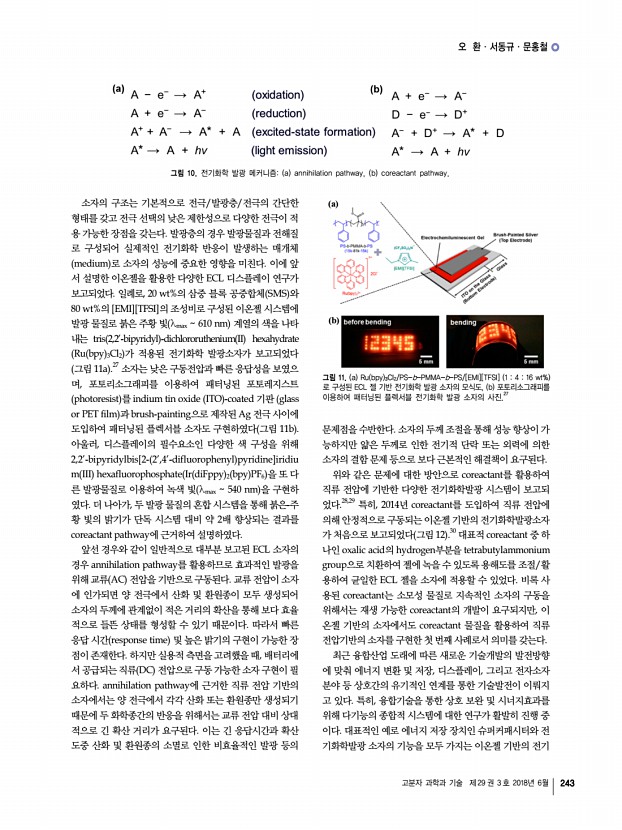

오 환ㆍ서동규ㆍ문홍철 고분자 과학과 기술 제 29 권 3 호 2018년 6월 243 그림 10. 전기화학 발광 메커니즘a annihilation pathway, b coreactant pathway. a b 그림 11. a Ru bpy 3Cl2/PS-b-PMMA-b-PS/[EMI][TFSI] 1 4 16 wt% 로 구성된 ECL 젤 기반 전기화학 발광 소자의 모식도, b 포토리소그래피를 이용하여 패터닝된 플렉서블 전기화학 발광 소자의 사진.27 소자의 구조는 기본적으로 전극/발광층/전극의 간단한 형태를 갖고 전극 선택의 낮은 제한성으로 다양한 전극이 적 용 가능한 장점을 갖는다. 발광층의 경우 발광물질과 전해질 로 구성되어 실제적인 전기화학 반응이 발생하는 매개체 medium 로 소자의 성능에 중요한 영향을 미친다. 이에 앞 서 설명한 이온젤을 활용한 다양한 ECL 디스플레이 연구가 보고되었다. 일례로, 20 wt%의 삼중 블록 공중합체 SMS 와 80 wt%의 [EMI][TFSI]의 조성비로 구...

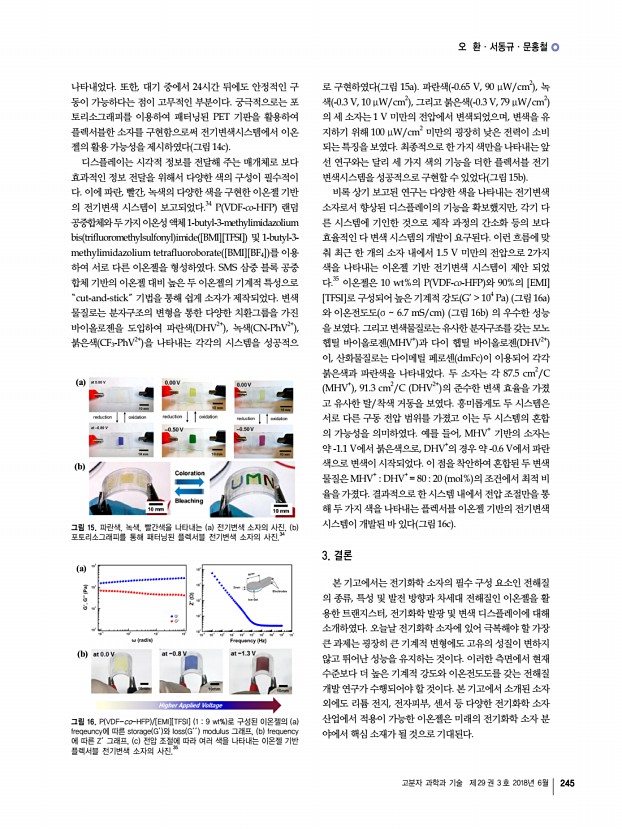

오 환ㆍ서동규ㆍ문홍철 고분자 과학과 기술 제 29 권 3 호 2018년 6월 245 a b 그림 15. 파란색, 녹색, 빨간색을 나타내는 a 전기변색 소자의 사진, b 포토리소그래피를 통해 패터닝된 플렉서블 전기변색 소자의 사진.34 a b 그림 16. P VDF-co-HFP /[EMI][TFSI] 1 9 wt% 로 구성된 이온젤의 a freqeuncy에 따른 storage G’ 와 loss G’’ modulus 그래프, b frequency 에 따른 Z’ 그래프, c 전압 조절에 따라 여러 색을 나타내는 이온젤 기반 플렉서블 전기변색 소자의 사진.35 나타내었다. 또한, 대기 중에서 24시간 뒤에도 안정적인 구 동이 가능하다는 점이 고무적인 부분이다. 궁극적으로는 포 토리소그래피를 이용하여 패터닝된 PET 기판을 활용하여 플렉서블한 소자를 구현함으로써 전기변색시스템에서 이온 젤의 활용 가능성을 제시하였다 그림 14c 디스플레이는 시각적 정보를 전달해 주...
