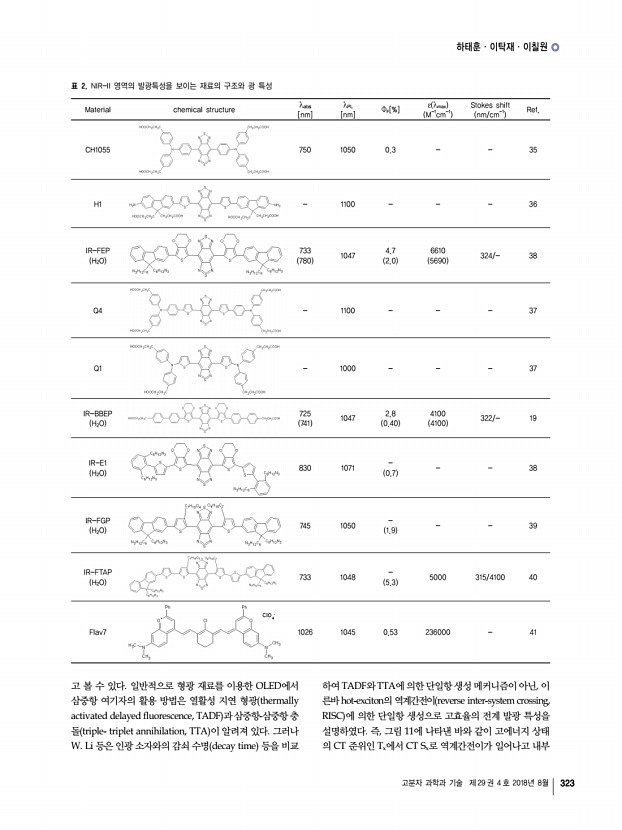

하태훈ㆍ이탁재ㆍ이칠원 고분자 과학과 기술 제 29 권 4 호 2018년 8월 323 표 2. NIR-II 영역의 발광특성을 보이는 재료의 구조와 광 특성 Material chemical structure λabs [nm] λPL [nm] ΦF[%] Mε -1 λcm max-1 Stokes shift nm/cm-1 Ref. CH1055 750 1050 0.3 35 H1 1100 36 IR-FEP H2O 733 780 1047 2.0 4.7 5690 6610 324/- 38 Q4 1100 37 Q1 1000 37 IR-BBEP H2O 725 741 1047 0.40 2.8 4100 4100 322/- 19 IR-E1 H2O 830 1071 0.7 38 IR-FGP H2O 745 1050 1.9 39 IR-FTAP H2O 733 1048 5.3 5000 315/4100 40 Flav7 1026 1045 0.53 236000 41 고 볼 수 있다. 일반적으로 형광 재료를 이용한 OLED에서 삼중항 여기자의 활용 방법은 열활성 지연 형광 thermally activated delayed fluorescence, TADF 과 삼중항-삼중항 충 돌 triple- triplet annihilation, TTA 이 알려져 있다. 그러나 W. Li 등은 인광 소자와의 감쇠 수명 decay time 등을 비교 하여 TADF와 TTA에 의한 단일항 생성 메커니즘이 아닌, 이 른바 ho...

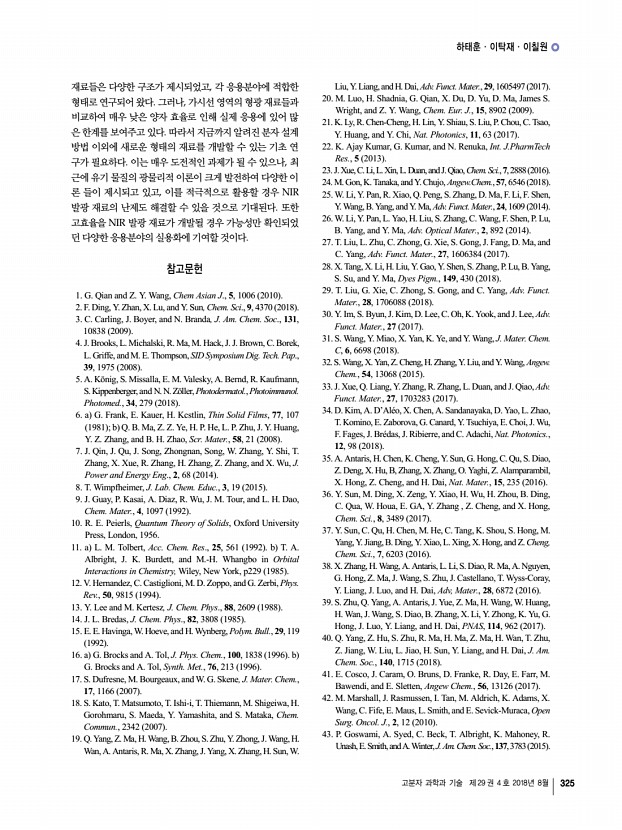

하태훈ㆍ이탁재ㆍ이칠원 고분자 과학과 기술 제 29 권 4 호 2018년 8월 325 재료들은 다양한 구조가 제시되었고, 각 응용분야에 적합한 형태로 연구되어 왔다. 그러나, 가시선 영역의 형광 재료들과 비교하여 매우 낮은 양자 효율로 인해 실제 응용에 있어 많 은 한계를 보여주고 있다. 따라서 지금까지 알려진 분자 설계 방법 이외에 새로운 형태의 재료를 개발할 수 있는 기초 연 구가 필요하다. 이는 매우 도전적인 과제가 될 수 있으나, 최 근에 유기 물질의 광물리적 이론이 크게 발전하여 다양한 이 론 들이 제시되고 있고, 이를 적극적으로 활용할 경우 NIR 발광 재료의 난제도 해결할 수 있을 것으로 기대된다. 또한 고효율을 NIR 발광 재료가 개발될 경우 가능성만 확인되었 던 다양한 응용분야의 실용화에 기여할 것이다. 참고문헌 1. G. Qian and Z. Y. Wang, Chem ...

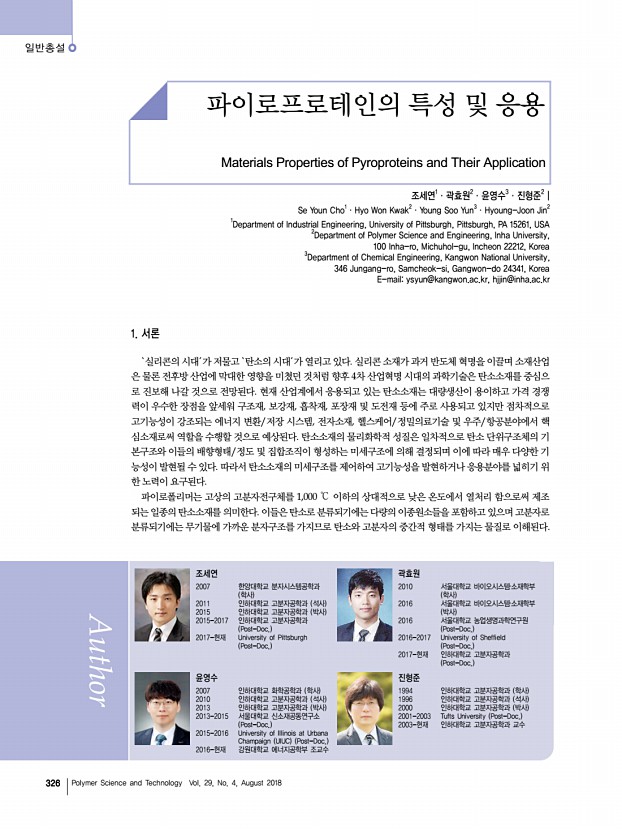

...�반총설 326 Polymer Science and Technology Vol. 29, No. 4, August 2018 조세연 2007 한양대학교 분자시스템공학과 학사 2011 인하대학교 고분자공학과 석사 2015 인하대학교 고분자공학과 박사 2015-2017 인하대학교 고분자공학과 Post-Doc. 2017-현재 University of Pittsburgh Post-Doc. 곽효원 2010 서울대학교 바이오시스템‧소재학부 학사 2016 서울대학교 바이오시스템‧소재학부 박사 2016 서울대학교 농업생명과학연구원 Post-Doc. 2016-2017 University of Sheffield Post-Doc. 2017-현재 인하대학교 고분자공학과 Post-Doc. 윤영수 2007 인하대학교 화학공학과 학사 2010 인하대학교 고분자공학과 석사 2013 인하대학교 고분자공학과 박사 2013-2015 서울대학교 신소재공동연구소 Post-Doc. 2015-2016 University of Illinois at Urbana Champaign UIUC Post-Doc. 2016-현재 강원대학교 에너지공학부 조교수 진형준 1994 인하대학교 고분자...

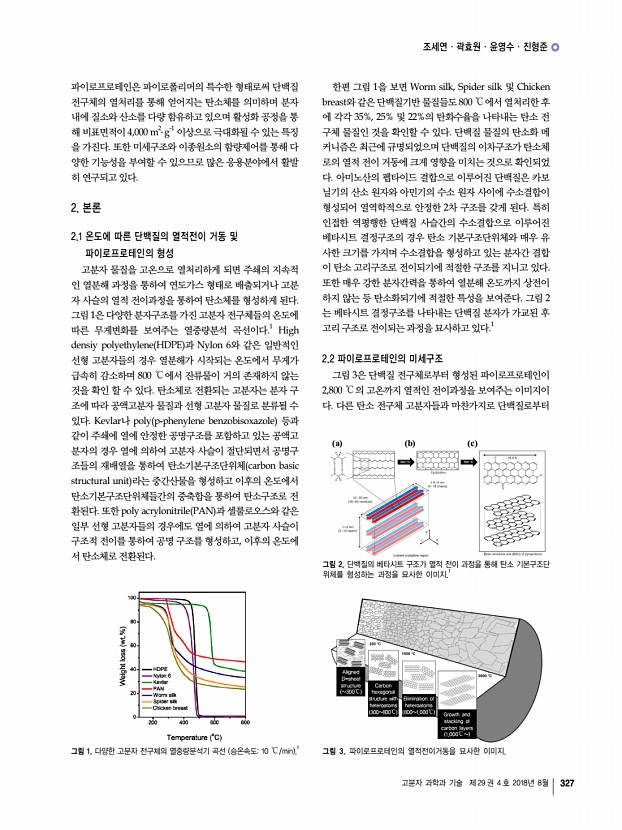

조세연ㆍ곽효원ㆍ윤영수ㆍ진형준 고분자 과학과 기술 제 29 권 4 호 2018년 8월 327 a b c 그림 2. 단백질의 베타시트 구조가 열적 전이 과정을 통해 탄소 기본구조단 위체를 형성하는 과정을 묘사한 이미지.1 Aligned β-sheet structure 300℃ Carbon hexagonal structure with heteroatoms 300800℃ Elimination of heteroatoms 8001,000℃ Growth and stacking of carbon layers 1,000℃그림 1. 다양한 고분자 전구체의 열중량분석기 곡선 승온속도10 ℃/min .1 그림 3. 파이로프로테인의 열적전이거동을 묘사한 이미지. 파이로프로테인은 파이로폴리머의 특수한 형태로써 단백질 전구체의 열처리를 통해 얻어지는 탄소체를 의미하며 분자 내에 질소와 산소를 다량 함유하고 있으며 활성화 공정을 통 해 비표면적이 4,000 m2․ g-1 이상으로 극대화될 수 있는 특징 을 가진다. 또한 미세구조와 이종원소의 함량제어�...

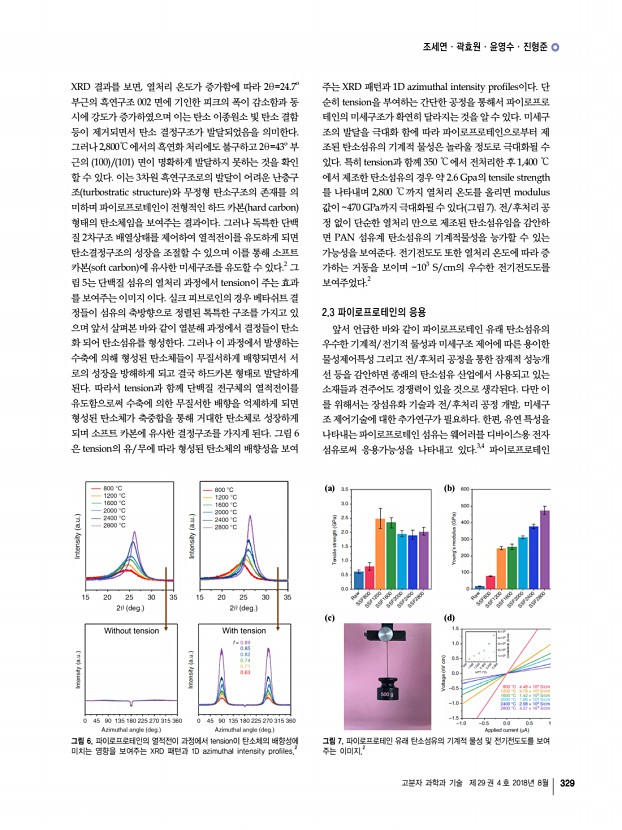

조세연ㆍ곽효원ㆍ윤영수ㆍ진형준 고분자 과학과 기술 제 29 권 4 호 2018년 8월 329 그림 6. 파이로프로테인의 열적전이 과정에서 tension이 탄소체의 배향성에 미치는 영향을 보여주는 XRD 패턴과 1D azimuthal intensity profiles.2 a b c d 그림 7. 파이로프로테인 유래 탄소섬유의 기계적 물성 및 전기전도도를 보여 주는 이미지.2 XRD 결과를 보면, 열처리 온도가 증가함에 따라 2θ=24.7o 부근의 흑연구조 002 면에 기인한 피크의 폭이 감소함과 동 시에 강도가 증가하였으며 이는 탄소 이종원소 빛 탄소 결함 등이 제거되면서 탄소 결정구조가 발달되었음을 의미한다. 그러나 2,800℃에서의 흑연화 처리에도 불구하고 2θ=43o 부 근의 100 101 면이 명확하게 발달하지 못하는 것을 확인 할 수 있다. 이는 3차원 흑연구조로의 발달이 어려운 난층구 조 turbostratic structure 와 무정형 탄소...
