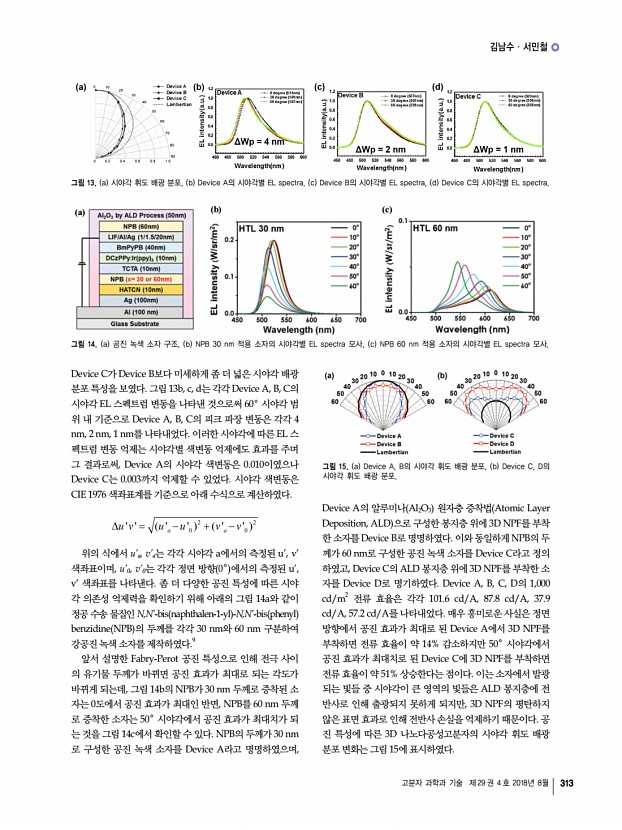

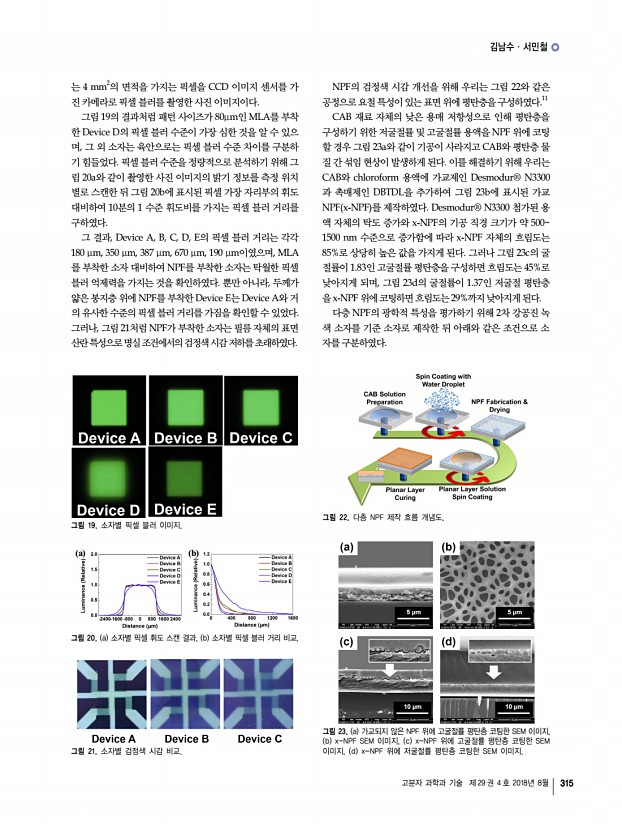

김남수ㆍ서민철 고분자 과학과 기술 제 29 권 4 호 2018년 8월 313 그림 13. a 시야각 휘도 배광 분포, b Device A의 시야각별 EL spectra, c Device B의 시야각별 EL spectra, d Device C의 시야각별 EL spectra. a b c 그림 14. a 공진 녹색 소자 구조, b NPB 30 nm 적용 소자의 시야각별 EL spectra 모사, c NPB 60 nm 적용 소자의 시야각별 EL spectra 모사. 그림 15. a Device A, B의 시야각 휘도 배광 분포, b Device C, D의 시야각 휘도 배광 분포. Device C가 Device B보다 미세하게 좀 더 넓은 시야각 배광 분포 특성을 보였다. 그림 13b, c, d는 각각 Device A, B, C의 시야각 EL 스펙트럼 변동을 나타낸 것으로써 60∘ 시야각 범 위 내 기준으로 Device A, B, C의 피크 파장 변동은 각각 4 nm, 2 nm, 1 nm를 나타내었다. 이러한 시야각에 따른 EL 스 펙트럼 변동 억제는 시야각별 색변동 억제에도 효과를 주며 그 결과로써, Device A...
|
