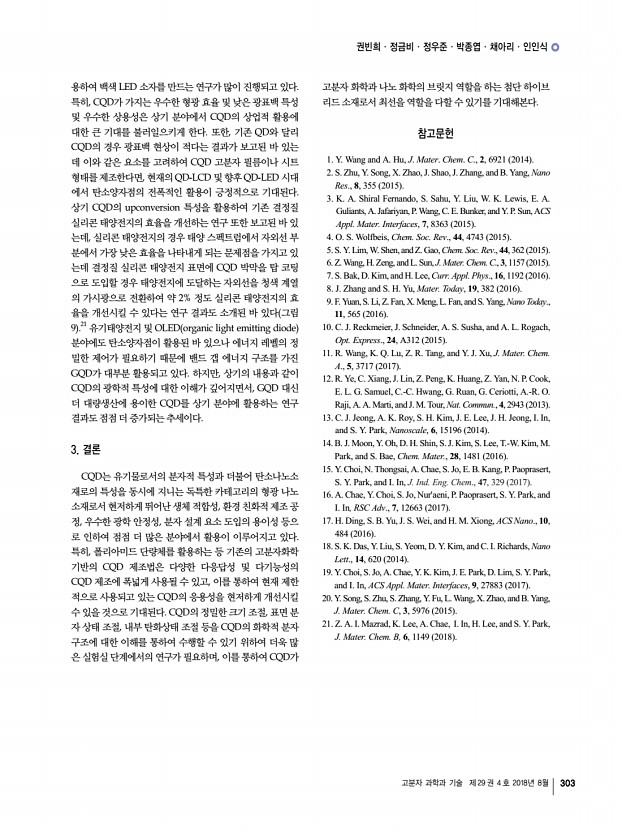

권빈희ㆍ정금비ㆍ정우준ㆍ박종엽ㆍ채아리ㆍ인인식 고분자 과학과 기술 제 29 권 4 호 2018년 8월 303 용하여 백색 LED 소자를 만드는 연구가 많이 진행되고 있다. 특히, CQD가 가지는 우수한 형광 효율 및 낮은 광표백 특성 및 우수한 상용성은 상기 분야에서 CQD의 상업적 활용에 대한 큰 기대를 불러일으키게 한다. 또한, 기존 QD와 달리 CQD의 경우 광표백 현상이 적다는 결과가 보고된 바 있는 데 이와 같은 요소를 고려하여 CQD 고분자 필름이나 시트 형태를 제조한다면, 현재의 QD-LCD 및 향후 QD-LED 시대 에서 탄소양자점의 전폭적인 활용이 긍정적으로 기대된다. 상기 CQD의 upconversion 특성을 활용하여 기존 결정질 실리콘 태양전지의 효율을 개선하는 연구 또한 보고된 바 있 는데, 실리콘 태양전지의 경우 태양 스펙트럼에서 자외선 부 분에서 가장 낮은 효율을 �...

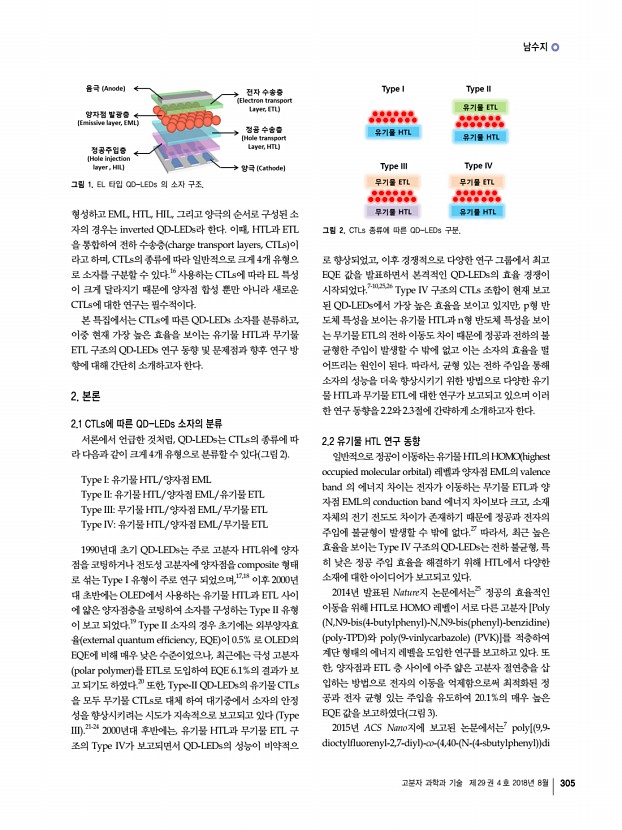

남수지 고분자 과학과 기술 제 29 권 4 호 2018년 8월 305 그림 2. CTLs 종류에 따른 QD-LEDs 구분. 그림 1. EL 타입 QD-LEDs 의 소자 구조. 형성하고 EML, HTL, HIL, 그리고 양극의 순서로 구성된 소 자의 경우는 inverted QD-LEDs라 한다. 이때, HTL과 ETL 을 통합하여 전하 수송층 charge transport layers, CTLs 이 라고 하며, CTLs의 종류에 따라 일반적으로 크게 4개 유형으 로 소자를 구분할 수 있다.16 사용하는 CTLs에 따라 EL 특성 이 크게 달라지기 때문에 양자점 합성 뿐만 아니라 새로운 CTLs에 대한 연구는 필수적이다. 본 특집에서는 CTLs에 따른 QD-LEDs 소자를 분류하고, 이중 현재 가장 높은 효율을 보이는 유기물 HTL과 무기물 ETL 구조의 QD-LEDs 연구 동향 및 문제점과 향후 연구 방 향에 대해 간단히 소개하고자 한다. 2. 본론 2.1 CTLs에 따른 QD-LEDs 소자의 분류 서론에서 언급한 것처럼, QD-LEDs...

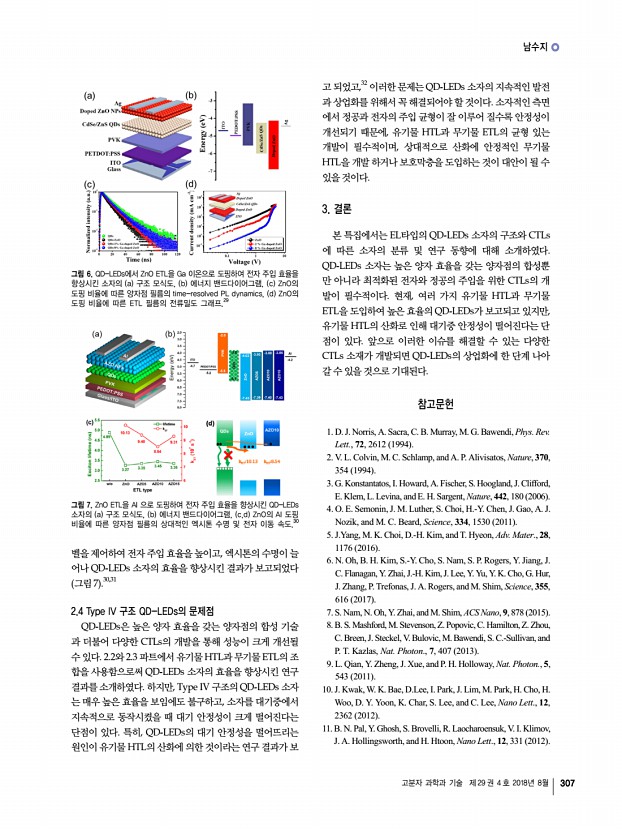

남수지 고분자 과학과 기술 제 29 권 4 호 2018년 8월 307 그림 6. QD-LEDs에서 ZnO ETL을 Ga 이온으로 도핑하여 전자 주입 효율을 향상시킨 소자의 a 구조 모식도, b 에너지 밴드다이어그램, c ZnO의 도핑 비율에 따른 양자점 필름의 time-resolved PL dynamics, d ZnO의 도핑 비율에 따른 ETL 필름의 전류밀도 그래프.29 그림 7. ZnO ETL을 Al 으로 도핑하여 전자 주입 효율을 향상시킨 QD-LEDs 소자의 a 구조 모식도, b 에너지 밴드다이어그램, c,d ZnO의 Al 도핑 비율에 따른 양자점 필름의 상대적인 엑시톤 수명 및 전자 이동 속도.30 벨을 제어하여 전자 주입 효율을 높이고, 엑시톤의 수명이 늘 어나 QD-LEDs 소자의 효율을 향상시킨 결과가 보고되었다 그림 7 .30,31 2.4 Type IV 구조 QD-LEDs의 문제점 QD-LEDs은 높은 양자 효율을 갖는 양자점의 합성 기술 과 더불어 다양한 CTLs의 개발을 통해 성능이 ...

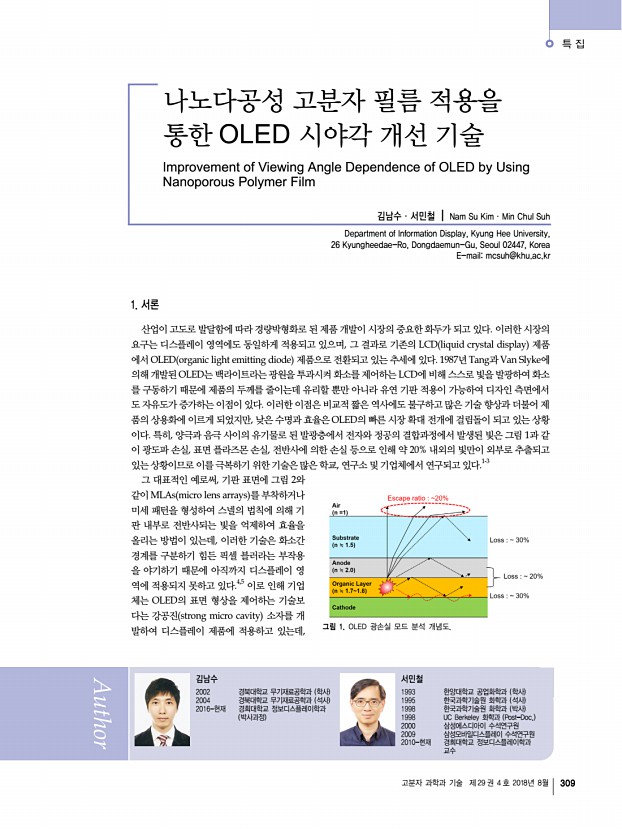

특 집 고분자 과학과 기술 제 29 권 4 호 2018년 8월 309 나노다공성 고분자 필름 적용을 통한 OLED 시야각 개선 기술 Improvement of Viewing Angle Dependence of OLED by Using Nanoporous Polymer Film 김남수ㆍ서민철 | Nam Su KimㆍMin Chul Suh Department of Information Display, Kyung Hee University, 26 Kyungheedae-Ro, Dongdaemun-Gu, Seoul 02447, Korea E-mailmcsuh@khu.ac.kr 그림 1. OLED 광손실 모드 분석 개념도. 김남수 2002 경북대학교 무기재료공학과 학사 2004 경북대학교 무기재료공학과 석사 2016-현재 경희대학교 정보디스플레이학과 박사과정 서민철 1993 한양대학교 공업화학과 학사 1995 한국과학기술원 화학과 석사 1998 한국과학기술원 화학과 박사 1998 UC Berkeley 화학과 Post-Doc. 2000 삼성에스디아이 수석연구원 2009 삼성모바일디스플레이 수석연구원 2010-현재 경희대학교 정보디스플레이학과 교수 1. 서론 산업이 고...

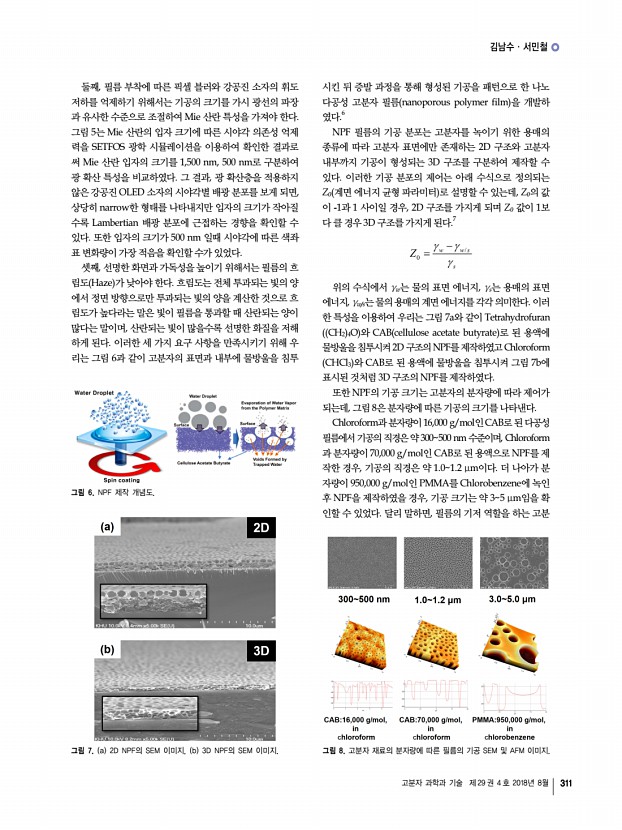

김남수ㆍ서민철 고분자 과학과 기술 제 29 권 4 호 2018년 8월 311 그림 6. NPF 제작 개념도. 그림 7. a 2D NPF의 SEM 이미지, b 3D NPF의 SEM 이미지. 그림 8. 고분자 재료의 분자량에 따른 필름의 기공 SEM 및 AFM 이미지. 둘째, 필름 부착에 따른 픽셀 블러와 강공진 소자의 휘도 저하를 억제하기 위해서는 기공의 크기를 가시 광선의 파장 과 유사한 수준으로 조절하여 Mie 산란 특성을 가져야 한다. 그림 5는 Mie 산란의 입자 크기에 따른 시야각 의존성 억제 력을 SETFOS 광학 시뮬레이션을 이용하여 확인한 결과로 써 Mie 산란 입자의 크기를 1,500 nm, 500 nm로 구분하여 광 확산 특성을 비교하였다. 그 결과, 광 확산층을 적용하지 않은 강공진 OLED 소자의 시야각별 배광 분포를 보게 되면, 상당히 narrow한 형태를 나타내지만 입자의 크기가 작아질 수록 Lambertian 배광 분포에 근접하�...
