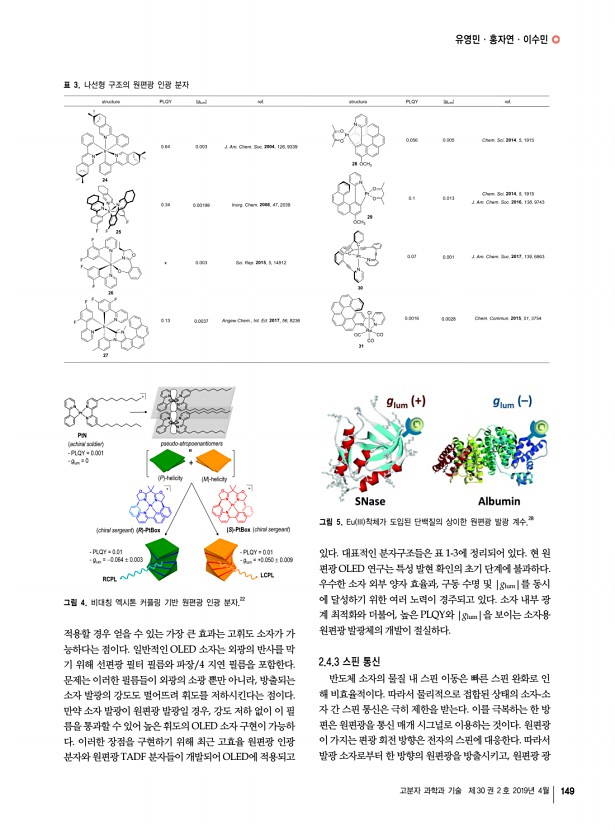

유영민ㆍ홍자연ㆍ이수민 고분자 과학과 기술 제 30 권 2 호 2019년 4월 149 표 3. 나선형 구조의 원편광 인광 분자 그림 4. 비대칭 엑시톤 커플링 기반 원편광 인광 분자.22 그림 5. Eu III 착체가 도입된 단백질의 상이한 원편광 발광 계수.28 적용할 경우 얻을 수 있는 가장 큰 효과는 고휘도 소자가 가 능하다는 점이다. 일반적인 OLED 소자는 외광의 반사를 막 기 위해 선편광 필터 필름와 파장/4 지연 필름을 포함한다. 문제는 이러한 필름들이 외광의 소광 뿐만 아니라, 방출되는 소자 발광의 강도도 떨어뜨려 휘도를 저하시킨다는 점이다. 만약 소자 발광이 원편광 발광일 경우, 강도 저하 없이 이 필 름을 통과할 수 있어 높은 휘도의 OLED 소자 구현이 가능하 다. 이러한 장점을 구현하기 위해 최근 고효율 원편광 인광 분자와 원편광 TADF 분자들이 개발되어 OLED에 �...

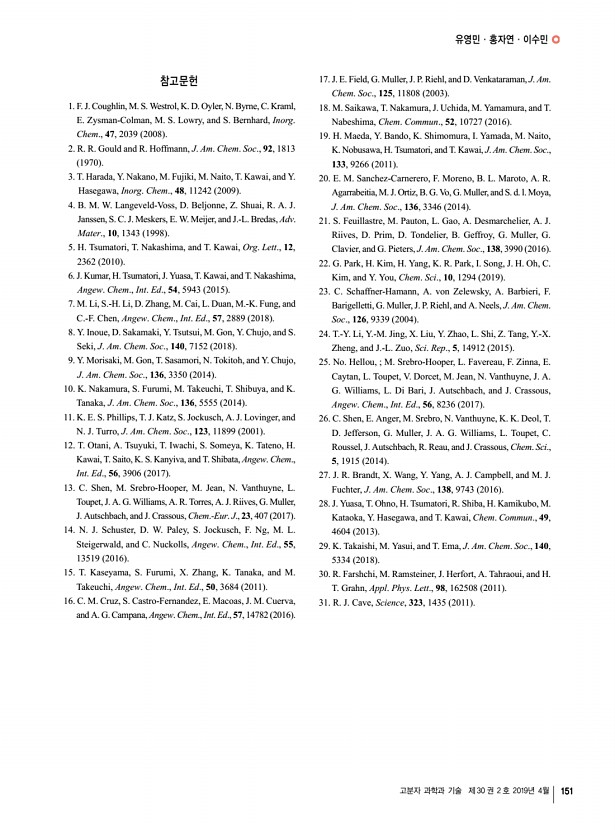

유영민ㆍ홍자연ㆍ이수민 고분자 과학과 기술 제 30 권 2 호 2019년 4월 151 참고문헌 1. F. J. Coughlin, M. S. Westrol, K. D. Oyler, N. Byrne, C. Kraml, E. Zysman-Colman, M. S. Lowry, and S. Bernhard, Inorg. Chem., 47, 2039 2008 2. R. R. Gould and R. Hoffmann, J. Am. Chem. Soc., 92, 1813 1970 3. T. Harada, Y. Nakano, M. Fujiki, M. Naito, T. Kawai, and Y. Hasegawa, Inorg. Chem., 48, 11242 2009 4. B. M. W. Langeveld-Voss, D. Beljonne, Z. Shuai, R. A. J. Janssen, S. C. J. Meskers, E. W. Meijer, and J.-L. Bredas, Adv. Mater., 10, 1343 1998 5. H. Tsumatori, T. Nakashima, and T. Kawai, Org. Lett., 12, 2362 2010 6. J. Kumar, H. Tsumatori, J. Yuasa, T. Kawai, and T. Nakashima, Angew. Chem., Int. Ed., 54, 5943 2015 7. M. Li, S.-H. Li, D. Zhang, M. Cai, L. Duan, M.-K. Fung, and C.-F. Chen, Angew. Chem., Int. Ed., 57, 2889 2018 8. Y. Inoue, D. Sakamaki, Y. Tsutsui, M. Gon, Y. Chujo, and S. Seki, J. Am. Chem. Soc., 140, 7152 2018 9. Y. Morisaki, M. Gon, T. Sasamori, N. Tokito...

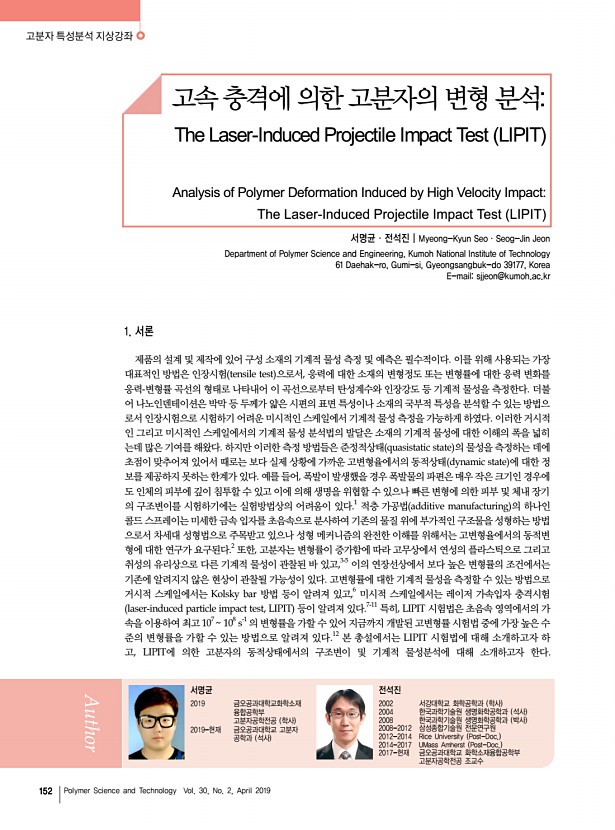

고분자 특성분석 지상강좌 152 Polymer Science and Technology Vol. 30, No. 2, April 2019 서명균 2019 금오공과대학교화학소재 융합공학부 고분자공학전공 학사 2019-현재 금오공과대학교 고분자 공학과 석사 전석진 2002 서강대학교 화학공학과 학사 2004 한국과학기술원 생명화학공학과 석사 2008 한국과학기술원 생명화학공학과 박사 2008-2012 삼성종합기술원 전문연구원 2012-2014 Rice University Post-Doc. 2014-2017 UMass Amherst Post-Doc. 2017-현재 금오공과대학교 화학소재융합공학부 고분자공학전공 조교수 고속 충격에 의한 고분자의 변형 분석The Laser-Induced Projectile Impact Test LIPIT Analysis of Polymer Deformation Induced by High Velocity ImpactThe Laser-Induced Projectile Impact Test LIPIT 서명균ㆍ전석진 | Myeong-Kyun SeoㆍSeog-Jin Jeon Department of Polymer Science and Engineering, Kumoh National Institute of Technology 61 Daehak-ro, Gumi-s...

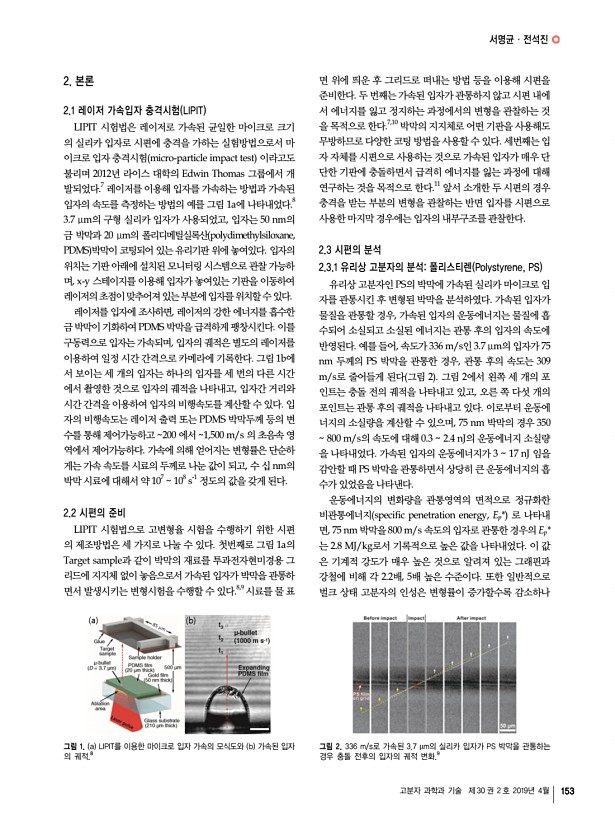

서명균ㆍ전석진 고분자 과학과 기술 제 30 권 2 호 2019년 4월 153 그림 1. a LIPIT를 이용한 마이크로 입자 가속의 모식도와 b 가속된 입자 의 궤적.8 그림 2. 336 m/s로 가속된 3.7 µm의 실리카 입자가 PS 박막을 관통하는 경우 충돌 전후의 입자의 궤적 변화.9 2. 본론 2.1 레이저 가속입자 충격시험 LIPIT LIPIT 시험법은 레이저로 가속된 균일한 마이크로 크기 의 실리카 입자로 시편에 충격을 가하는 실험방법으로서 마 이크로 입자 충격시험 micro-particle impact test 이라고도 불리며 2012년 라이스 대학의 Edwin Thomas 그룹에서 개 발되었다.7 레이저를 이용해 입자를 가속하는 방법과 가속된 입자의 속도를 측정하는 방법의 예를 그림 1a에 나타내었다.8 3.7 μm의 구형 실리카 입자가 사용되었고, 입자는 50 nm의 금 박막과 20 μm의 폴리디메틸실록산 polydimethylsiloxane, PDMS 박막이 코�...

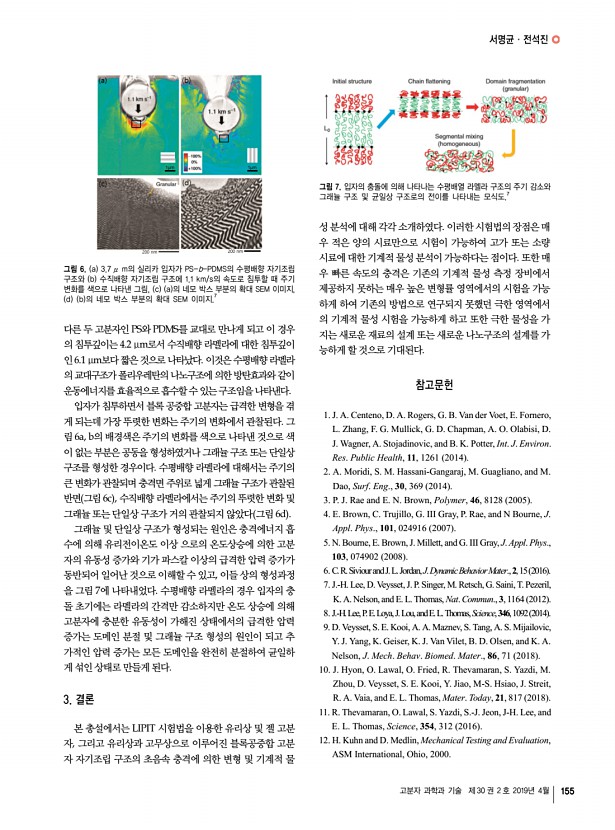

서명균ㆍ전석진 고분자 과학과 기술 제 30 권 2 호 2019년 4월 155 그림 6. a 3.7 μ m의 실리카 입자가 PS-b-PDMS의 수평배향 자기조립 구조와 b 수직배향 자기조립 구조에 1.1 km/s의 속도로 침투할 때 주기 변화를 색으로 나타낸 그림, c a 의 네모 박스 부분의 확대 SEM 이미지, d b 의 네모 박스 부분의 확대 SEM 이미지.7 그림 7. 입자의 충돌에 의해 나타나는 수평배열 라멜라 구조의 주기 감소와 그래뉼 구조 및 균일상 구조로의 전이를 나타내는 모식도.7 다른 두 고분자인 PS와 PDMS를 교대로 만나게 되고 이 경우 의 침투깊이는 4.2 μm로서 수직배향 라멜라에 대한 침투깊이 인 6.1 μm보다 짧은 것으로 나타났다. 이것은 수평배향 라멜라 의 교대구조가 폴리우레탄의 나노구조에 의한 방탄효과와 같이 운동에너지를 효율적으로 흡수할 수 있는 구조임을 나타낸다. 입자가 �...
