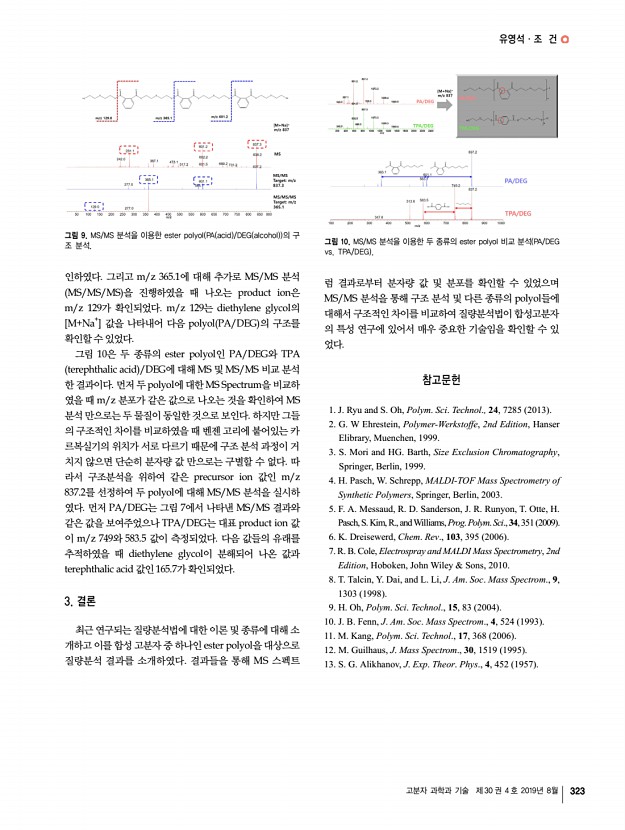

유영석ㆍ조 건 고분자 과학과 기술 제 30 권 4 호 2019년 8월 323 그림 9. MS/MS 분석을 이용한 ester polyol PA acid /DEG alcohol 의 구 조 분석. 그림 10. MS/MS 분석을 이용한 두 종류의 ester polyol 비교 분석 PA/DEG vs. TPA/DEG 인하였다. 그리고 m/z 365.1에 대해 추가로 MS/MS 분석 MS/MS/MS 을 진행하였을 때 나오는 product ion은 m/z 129가 확인되었다. m/z 129는 diethylene glycol의 [M+Na+] 값을 나타내어 다음 polyol PA/DEG 의 구조를 확인할 수 있었다. 그림 10은 두 종류의 ester polyol인 PA/DEG와 TPA terephthalic acid /DEG에 대해 MS 및 MS/MS 비교 분석 한 결과이다. 먼저 두 polyol에 대한 MS Spectrum을 비교하 였을 때 m/z 분포가 같은 값으로 나오는 것을 확인하여 MS 분석 만으로는 두 물질이 동일한 것으로 보인다. 하지만 그들 의 구조적인 차이를 비교하였을 때 벤젠 고리에 붙어있는 카 르복실기의 위치가 서로 ...

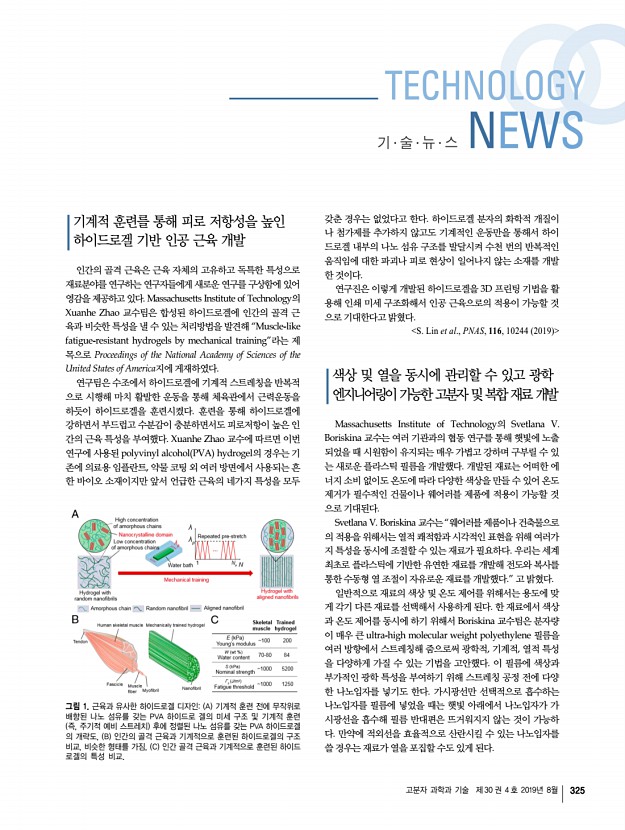

고분자 과학과 기술 제 30 권 4 호 2019년 8월 325 그림 1. 근육과 유사한 하이드로겔 디자인A 기계적 훈련 전에 무작위로 배향된 나노 섬유를 갖는 PVA 하이드로 겔의 미세 구조 및 기계적 훈련 즉, 주기적 예비 스트레치 후에 정렬된 나노 섬유를 갖는 PVA 하이드로겔 의 개략도, B 인간의 골격 근육과 기계적으로 훈련된 하이드로겔의 구조 비교, 비슷한 형태를 가짐, C 인간 골격 근육과 기계적으로 훈련된 하이드 로겔의 특성 비교. 기계적 훈련를 통해 피로 저항성을 높인 하이드로겔 기반 인공 근육개발 인간의 골격 근육은 근육 자체의 고유하고 독특한 특성으로 재료분야를 연구하는 연구자들에게 새로운 연구를 구상함에 있어 영감을 제공하고 있다. Massachusetts Institute of Technology의 Xuanhe Zhao 교수팀은 합성된 하이드로겔에 인간의 골격 근 육과 비슷한 특성�...

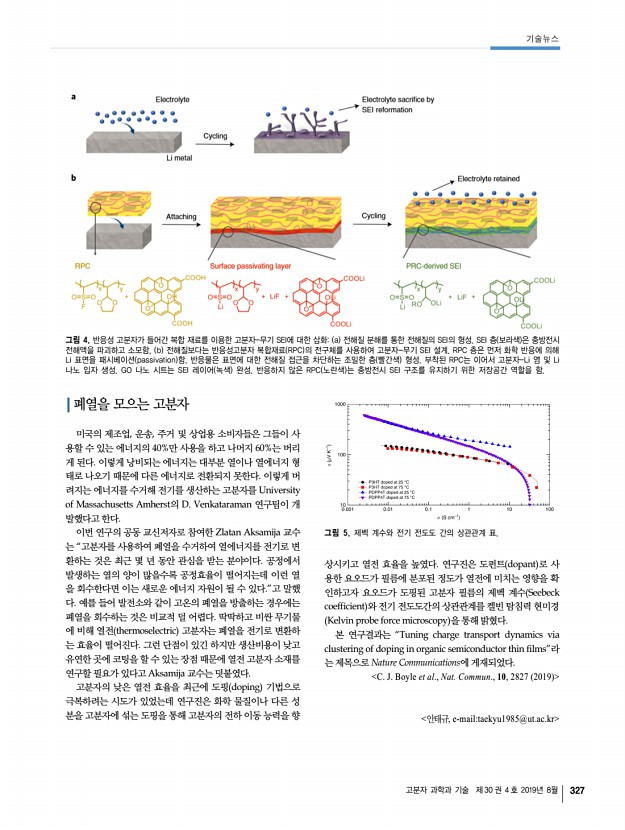

고분자 과학과 기술 제 30 권 4 호 2019년 8월 327 그림 4. 반응성 고분자가 들어간 복합 재료를 이용한 고분자-무기 SEI에 대한 삽화a 전해질 분해를 통한 전해질의 SEI의 형성. SEI 층 보라색 은 충방전시 전해액을 파괴하고 소모함, b 전해질보다는 반응성고분자 복합재료 RPC 의 전구체를 사용하여 고분자-무기 SEI 설계. RPC 층은 먼저 화학 반응에 의해 Li 표면을 패시베이션 passivation 함. 반응물은 표면에 대한 전해질 접근을 차단하는 조밀한 층 빨간색 형성. 부착된 RPC는 이어서 고분자-Li 염 및 Li 나노 입자 생성. GO 나노 시트는 SEI 레이어 녹색 완성. 반응하지 않은 RPC 노란색 는 충방전시 SEI 구조를 유지하기 위한 저장공간 역할을 함. 그림 5. 제벡 계수와 전기 전도도 간의 상관관계 표. 폐열을 모으는고분자 미국의 제조업, 운송, 주거 및 상업용 소비자들은 그�...

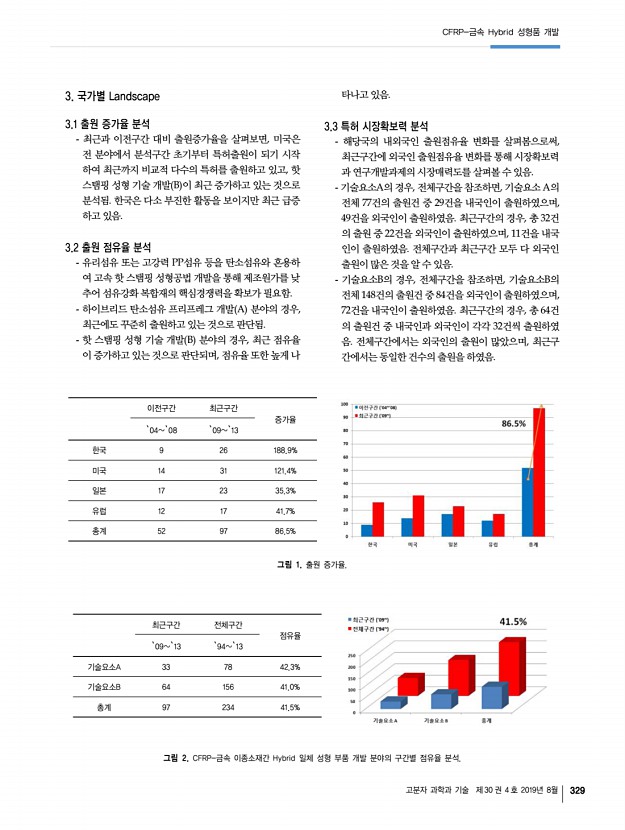

CFRP-금속 Hybrid 성형품 개발 고분자 과학과 기술 제 30 권 4 호 2019년 8월 329 이전구간 최근구간 증가율 ‘04‘08 ‘09‘13 한국 9 26 188.9% 미국 14 31 121.4% 일본 17 23 35.3% 유럽 12 17 41.7% 총계 52 97 86.5% 그림 1. 출원 증가율. 최근구간 전체구간 점유율 ‘09‘13 ‘94‘13 기술요소A 33 78 42.3% 기술요소B 64 156 41.0% 총계 97 234 41.5% 그림 2. CFRP-금속 이종소재간 Hybrid 일체 성형 부품 개발 분야의 구간별 점유율 분석. 3. 국가별 Landscape 3.1 출원 증가율 분석 최근과 이전구간 대비 출원증가율을 살펴보면, 미국은 전 분야에서 분석구간 초기부터 특허출원이 되기 시작 하여 최근까지 비교적 다수의 특허를 출원하고 있고, 핫 스탬핑 성형 기술 개발 B 이 최근 증가하고 있는 것으로 분석됨. 한국은 다소 부진한 활동을 보이지만 최근 급증 하고 있음. 3.2 출원 점유율 분석 유리섬유 �...

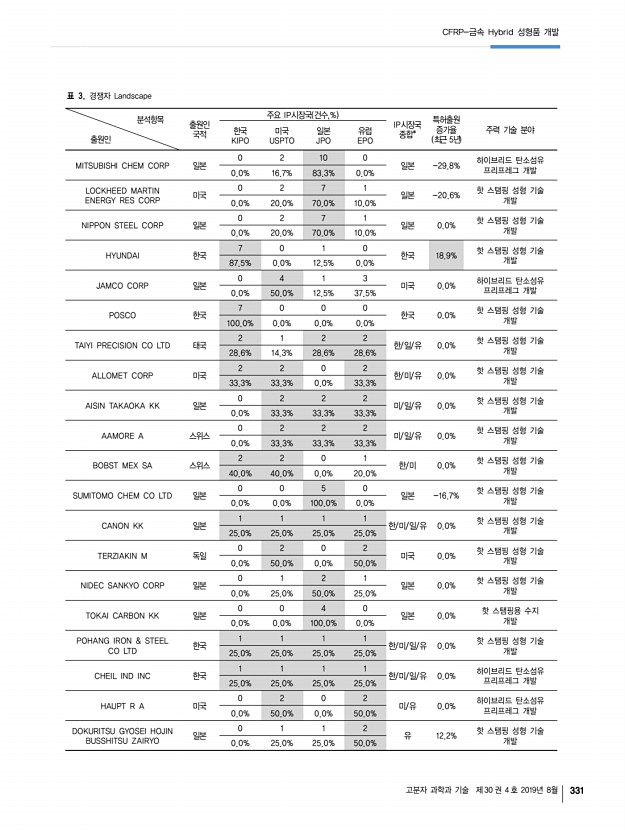

CFRP-금속 Hybrid 성형품 개발 고분자 과학과 기술 제 30 권 4 호 2019년 8월 331 표 3. 경쟁자 Landscape 분석항목 출원인 출원인 국적 주요 IP시장국 건수,% IP시장국 종합* 특허출원 증가율 최근 5년 한국 주력 기술 분야 KIPO 미국 USPTO 일본 JPO 유럽 EPO MITSUBISHI CHEM CORP 일본 0 2 10 0 일본 -29.8% 하이브리드 탄소섬유 0.0% 16.7% 83.3% 0.0% 프리프레그 개발 LOCKHEED MARTIN ENERGY RES CORP 미국 0 2 7 1 일본 -20.6% 핫 스탬핑 성형 기술 0.0% 20.0% 70.0% 10.0% 개발 NIPPON STEEL CORP 일본 0 2 7 1 일본 0.0% 핫 스탬핑 성형 기술 0.0% 20.0% 70.0% 10.0% 개발 HYUNDAI 한국 7 0 1 0 한국 18.9% 핫 스탬핑 성형 기술 87.5% 0.0% 12.5% 0.0% 개발 JAMCO CORP 일본 0 4 1 3 미국 0.0% 하이브리드 탄소섬유 0.0% 50.0% 12.5% 37.5% 프리프레그 개발 POSCO 한국 7 0 0 0 한국 0.0% 핫 스탬핑 성형 기술 100.0% 0.0% 0.0% 0.0% 개발 TAIYI PRECISION CO LTD 태국 2 1 2 2 한/...
