특 집 고분자 과학과 기술 제 30 권 4 호 2019년 8월 293 블록 공중합체의 동역학적 흐름 제어를 통한 다형성 나노 구조물의 제작 Polymorphic Nanopatterns of Block Copolymers via Manipulated Kinetic Flow 박성준 | Sungjune Park Department of Polymer-Nano Science and Technology, Chonbuk National University, 567 Baekje-daero, Deokjin-gu, Jeonju-si, Jeollabuk-do 54896, Korea E-mails.park@jbnu.ac.kr 박성준 2007 충남대학교 정밀응용화학과 학사 2009 충남대학교 공업화학과 석사 2013 아헨공과대학교 RWTH Aachen 박사 2013-2016 현대자동차 재료개발센터 책임연구원 2016-2017 North Carolina State University Post-Doc. 2017-2018 삼성전자 글로벌 기술센터 책임연구원 2018-현재 전북대학교 고분자나노공학과 조교수 1. 서론 소재의 표면에 규칙적인 나노 구조물을 제작 및 배열하는 기술은 소재의 젖음성 wettability ,1,2 광학 특성3 및 접착력4,5 등이 �...

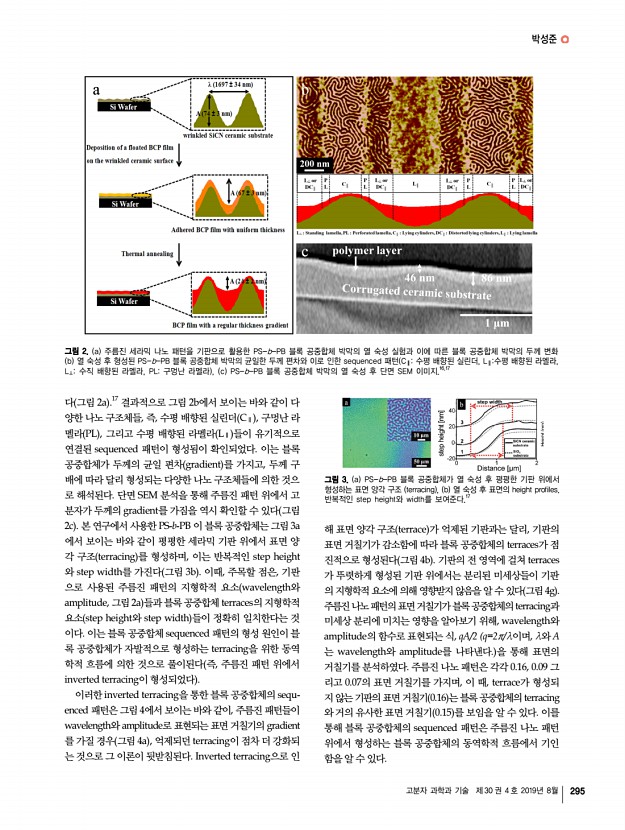

박성준 고분자 과학과 기술 제 30 권 4 호 2019년 8월 295 그림 2. a 주름진 세라믹 나노 패턴을 기판으로 활용한 PS-b-PB 블록 공중합체 박막의 열 숙성 실험과 이에 따른 블록 공중합체 박막의 두께 변화 b 열 숙성 후 형성된 PS-b-PB 블록 공중합체 박막의 균일한 두께 편차와 이로 인한 sequenced 패턴 C∥수평 배향된 실린더, L∥수평 배향된 라멜라, L⊥수직 배향된 라멜라, PL구멍난 라멜라 , c PS-b-PB 블록 공중합체 박막의 열 숙성 후 단면 SEM 이미지.16,17 그림 3. a PS-b-PB 블록 공중합체가 열 숙성 후 평평한 기판 위에서 형성하는 표면 양각 구조 terracing , b 열 숙성 후 표면의 height profiles. 반복적인 step height와 width를 보여준다.17 다 그림 2a .17 결과적으로 그림 2b에서 보이는 바와 같이 다 양한 나노 구조체들, 즉, 수평 배향된 실린더 C∥ , 구멍난 라 멜라 PL , 그리고 수평...

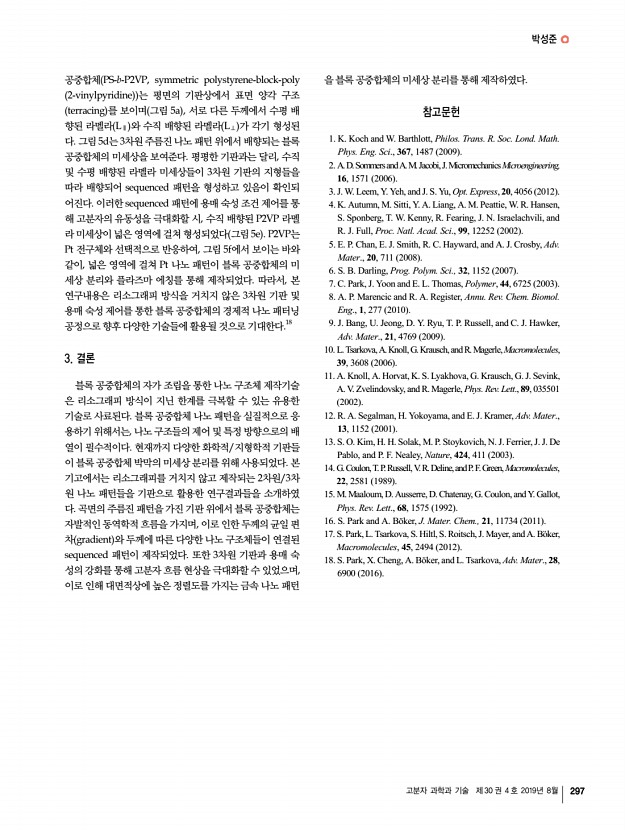

박성준 고분자 과학과 기술 제 30 권 4 호 2019년 8월 297 공중합체 PS-b-P2VP, symmetric polystyrene-block-poly 2-vinylpyridine 는 평면의 기판상에서 표면 양각 구조 terracing 를 보이며 그림 5a , 서로 다른 두께에서 수평 배 향된 라멜라 L∥ 와 수직 배향된 라멜라 L⊥ 가 각기 형성된 다. 그림 5d는 3차원 주름진 나노 패턴 위에서 배향되는 블록 공중합체의 미세상을 보여준다. 평평한 기판과는 달리, 수직 및 수평 배향된 라멜라 미세상들이 3차원 기판의 지형들을 따라 배향되어 sequenced 패턴을 형성하고 있음이 확인되 어진다. 이러한 sequenced 패턴에 용매 숙성 조건 제어를 통 해 고분자의 유동성을 극대화할 시, 수직 배향된 P2VP 라멜 라 미세상이 넓은 영역에 걸쳐 형성되었다 그림 5e P2VP는 Pt 전구체와 선택적으로 반응하여, 그림 5f에서 보이는 바와 같이, 넓은 영역에 걸쳐 P...

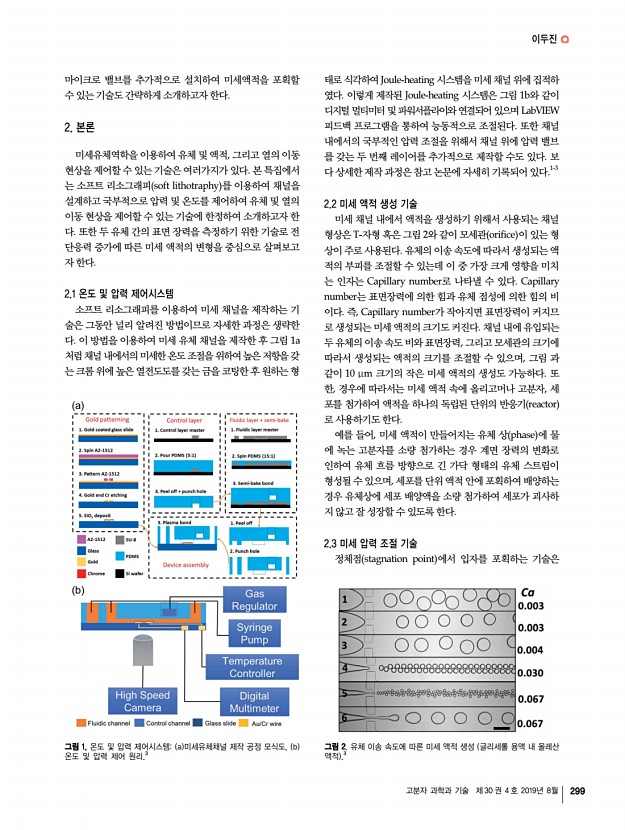

이두진 고분자 과학과 기술 제 30 권 4 호 2019년 8월 299 그림 1. 온도 및 압력 제어시스템a 미세유체채널 제작 공정 모식도, b 온도 및 압력 제어 원리.3 그림 2. 유체 이송 속도에 따른 미세 액적 생성 글리세롤 용액 내 올레산 액적 .3 마이크로 밸브를 추가적으로 설치하여 미세액적을 포획할 수 있는 기술도 간략하게 소개하고자 한다. 2. 본론 미세유체역학을 이용하여 유체 및 액적, 그리고 열의 이동 현상을 제어할 수 있는 기술은 여러가지가 있다. 본 특집에서 는 소프트 리소그래피 soft lithotraphy 를 이용하여 채널을 설계하고 국부적으로 압력 및 온도를 제어하여 유체 및 열의 이동 현상을 제어할 수 있는 기술에 한정하여 소개하고자 한 다. 또한 두 유체 간의 표면 장력을 측정하기 위한 기술로 전 단응력 증가에 따른 미세 액적의 변형을 중심으로 살펴�...

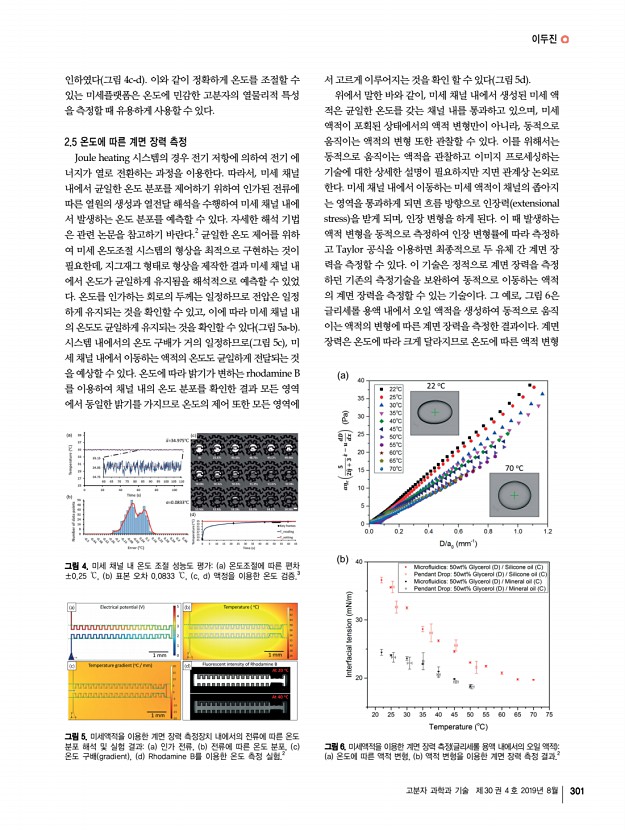

이두진 고분자 과학과 기술 제 30 권 4 호 2019년 8월 301 그림 4. 미세 채널 내 온도 조절 성능도 평가a 온도조절에 따른 편차 ±0.25 ℃, b 표본 오차 0.0833 ℃, c, d 액정을 이용한 온도 검증.3 그림 5. 미세액적을 이용한 계면 장력 측정장치 내에서의 전류에 따른 온도 분포 해석 및 실험 결과a 인가 전류, b 전류에 따른 온도 분포, c 온도 구배 gradient , d Rhodamine B를 이용한 온도 측정 실험.2 그림 6. 미세액적을 이용한 계면 장력 측정 글리세롤 용액 내에서의 오일 액적 a 온도에 따른 액적 변형, b 액적 변형을 이용한 계면 장력 측정 결과.2 인하였다 그림 4c-d 이와 같이 정확하게 온도를 조절할 수 있는 미세플랫폼은 온도에 민감한 고분자의 열물리적 특성 을 측정할 때 유용하게 사용할 수 있다. 2.5 온도에 따른 계면 장력 측정 Joule heating 시스템의 경우 전기 저항에 �...
