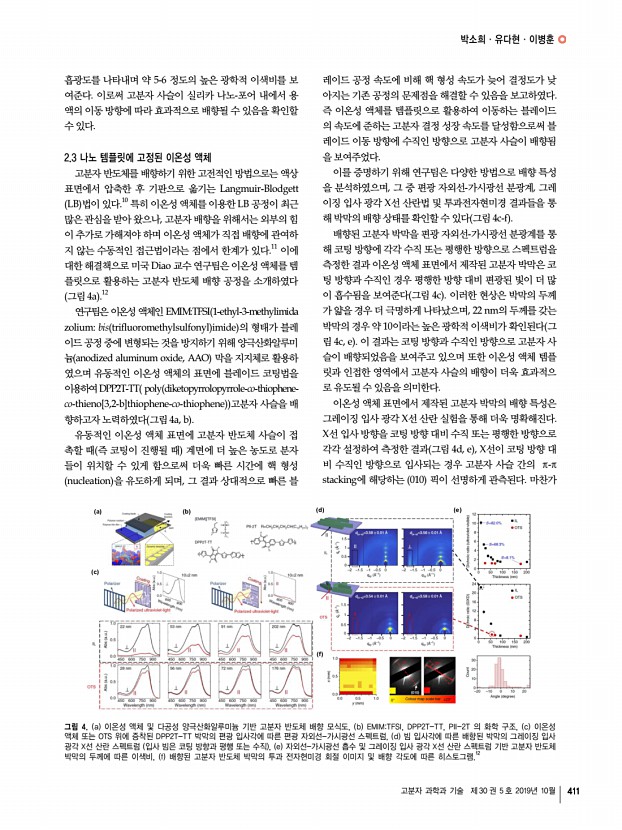

박소희ㆍ유다현ㆍ이병훈 고분자 과학과 기술 제 30 권 5 호 2019년 10월 411 그림 4. a 이온성 액체 및 다공성 양극산화알루미늄 기반 고분자 반도체 배향 모식도, b EMIMTFSI, DPP2T-TT, PII-2T 의 화학 구조, c 이온성 액체 또는 OTS 위에 증착된 DPP2T-TT 박막의 편광 입사각에 따른 편광 자외선-가시광선 스펙트럼, d 빔 입사각에 따른 배향된 박막의 그레이징 입사 광각 X선 산란 스펙트럼 입사 빔은 코팅 방향과 평행 또는 수직 , e 자외선-가시광선 흡수 및 그레이징 입사 광각 X선 산란 스펙트럼 기반 고분자 반도체 박막의 두께에 따른 이색비, f 배향된 고분자 반도체 박막의 투과 전자현미경 회절 이미지 및 배향 각도에 따른 히스토그램.12 흡광도를 나타내며 약 5-6 정도의 높은 광학적 이색비를 보 여준다. 이로써 고분자 사슬이 실리카 나노-포어 내에서 용 액의 이동 �...

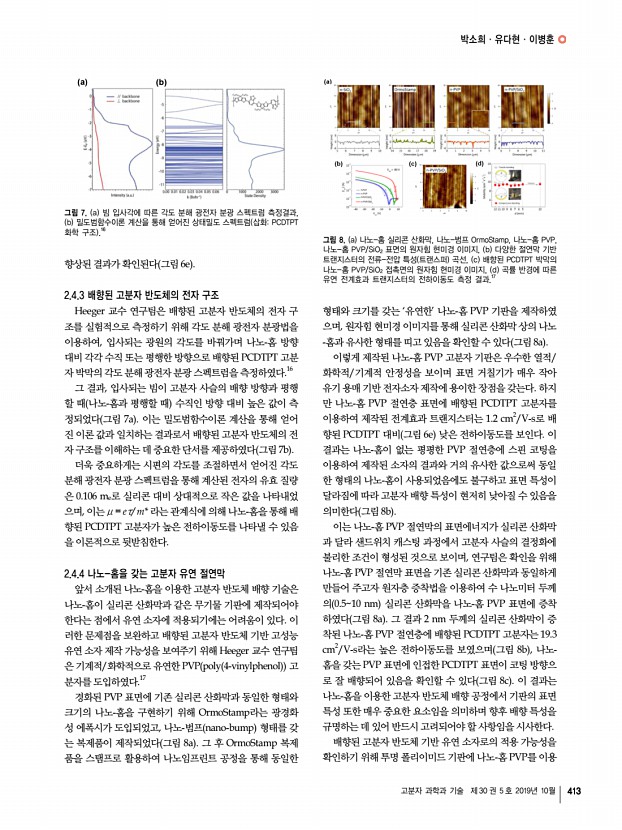

박소희ㆍ유다현ㆍ이병훈 고분자 과학과 기술 제 30 권 5 호 2019년 10월 413 그림 7. a 빔 입사각에 따른 각도 분해 광전자 분광 스펙트럼 측정결과, b 밀도범함수이론 계산을 통해 얻어진 상태밀도 스펙트럼 삽화PCDTPT 화학 구조 .16 그림 8. a 나노-홈 실리콘 산화막, 나노-범프 OrmoStamp, 나노-홈 PVP, 나노-홈 PVP/SiO2 표면의 원자힘 현미경 이미지, b 다양한 절연막 기반 트랜지스터의 전류-전압 특성 트랜스퍼 곡선, c 배향된 PCDTPT 박막의 나노-홈 PVP/SiO2 접촉면의 원자힘 현미경 이미지, d 곡률 반경에 따른 유연 전계효과 트랜지스터의 전하이동도 측정 결과.17 향상된 결과가 확인된다 그림 6e 2.4.3 배향된 고분자 반도체의 전자 구조 Heeger 교수 연구팀은 배향된 고분자 반도체의 전자 구 조를 실험적으로 측정하기 위해 각도 분해 광전자 분광법을 이용하여, 입사되는 �...

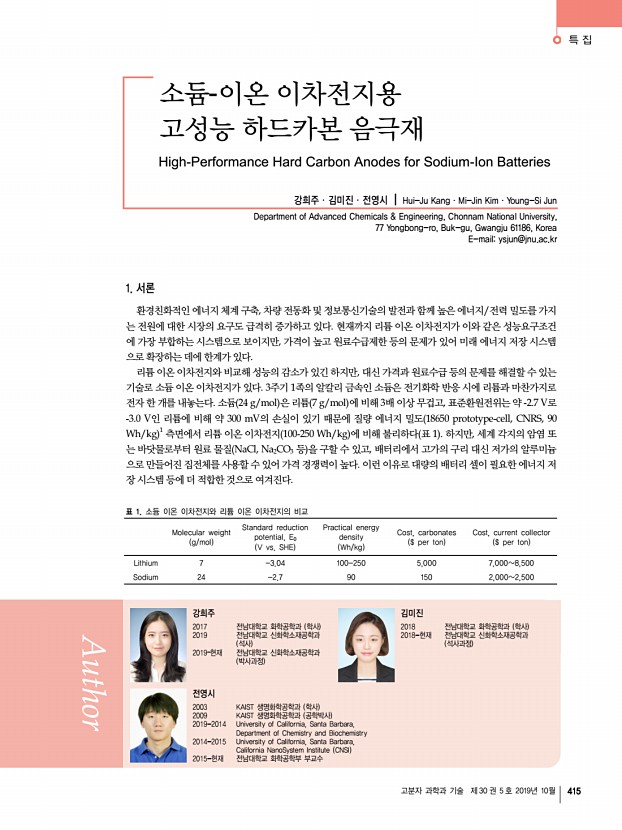

특 집 고분자 과학과 기술 제 30 권 5 호 2019년 10월 415 소듐-이온 이차전지용 고성능 하드카본 음극재 High-Performance Hard Carbon Anodes for Sodium-Ion Batteries 강희주ㆍ김미진ㆍ전영시 | Hui-Ju KangㆍMi-Jin KimㆍYoung-Si Jun Department of Advanced Chemicals & Engineering, Chonnam National University, 77 Yongbong-ro, Buk-gu, Gwangju 61186, Korea E-mailysjun@jnu.ac.kr 강희주 2017 전남대학교 화학공학과 학사 2019 전남대학교 신화학소재공학과 석사 2019–현재 전남대학교 신화학소재공학과 박사과정 김미진 2018 전남대학교 화학공학과 학사 2018-현재 전남대학교 신화학소재공학과 석사과정 전영시 2003 KAIST 생명화학공학과 학사 2009 KAIST 생명화학공학과 공학박사 2019-2014 University of California, Santa Barbara, Department of Chemistry and Biochemistry 2014-2015 University of California, Santa Barbara, California NanoSystem Institute CNSI 2015-현재 전...

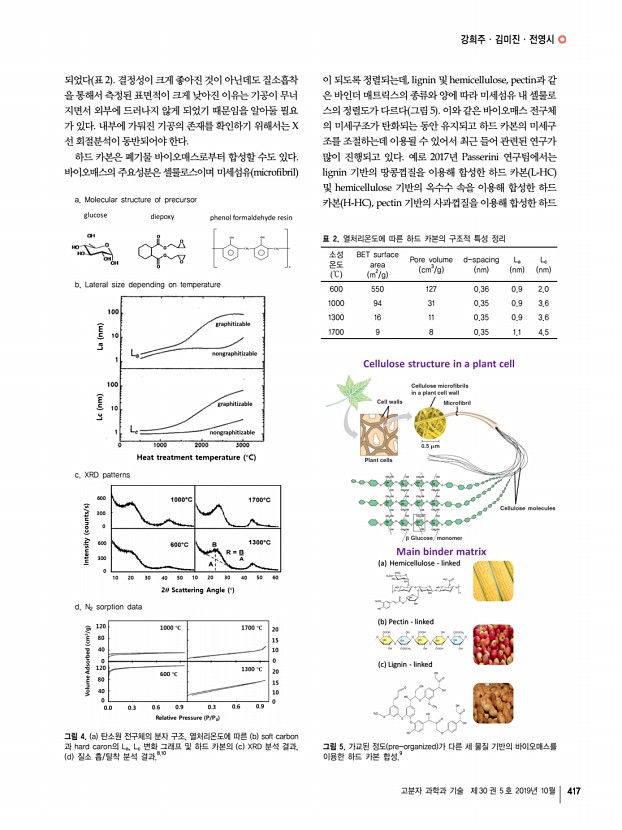

강희주ㆍ김미진ㆍ전영시 고분자 과학과 기술 제 30 권 5 호 2019년 10월 417 a. Molecular structure of precursor b. Lateral size depending on temperature c. XRD patterns d. N2 sorption data 그림 4. a 탄소원 전구체의 분자 구조, 열처리온도에 따른 b soft carbon 과 hard caron의 La, Lc 변화 그래프 및 하드 카본의 c XRD 분석 결과, d 질소 흡/탈착 분석 결과.8,10 표 2. 열처리온도에 따른 하드 카본의 구조적 특성 정리 소성 온도 ℃ BET surface area m2/g Pore volume cm3/g d-spacing nm La nm Lc nm 600 550 127 0.36 0.9 2.0 1000 94 31 0.35 0.9 3.6 1300 16 11 0.35 0.9 3.6 1700 9 8 0.35 1.1 4.5 그림 5. 가교된 정도 pre-organized 가 다른 세 물질 기반의 바이오매스를 이용한 하드 카본 합성.9 되었다 표 2 결정성이 크게 좋아진 것이 아닌데도 질소흡착 을 통해서 측정된 표면적이 크게 낮아진 이유는 기공이 무너 지면서 외부에 드러나지 않게 �...

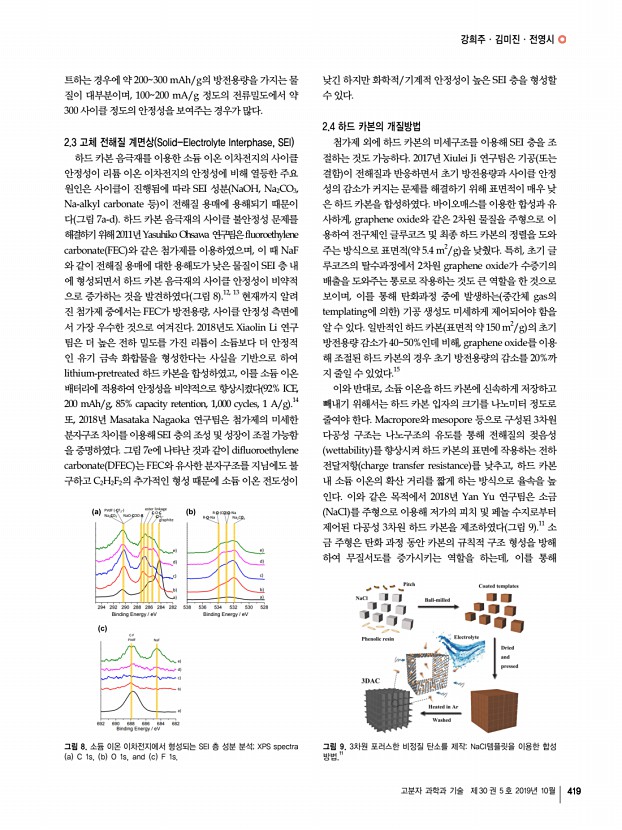

강희주ㆍ김미진ㆍ전영시 고분자 과학과 기술 제 30 권 5 호 2019년 10월 419 그림 8. 소듐 이온 이차전지에서 형성되는 SEI 층 성분 분석; XPS spectra a C 1s, b O 1s, and c F 1s. 그림 9. 3차원 포러스한 비정질 탄소를 제작NaCl템플릿을 이용한 합성 방법.11 트하는 경우에 약 200300 mAh/g의 방전용량을 가지는 물 질이 대부분이며, 100200 mA/g 정도의 전류밀도에서 약 300 사이클 정도의 안정성을 보여주는 경우가 많다. 2.3 고체 전해질 계면상 Solid-Electrolyte Interphase, SEI 하드 카본 음극재를 이용한 소듐 이온 이차전지의 사이클 안정성이 리튬 이온 이차전지의 안정성에 비해 열등한 주요 원인은 사이클이 진행됨에 따라 SEI 성분 NaOH, Na2CO3, Na-alkyl carbonate 등 이 전해질 용매에 용해되기 때문이 다 그림 7a-d 하드 카본 음극재의 사이클 불안정성 문제를 해결하기 위해2011년Yasuhiko Ohsawa...
