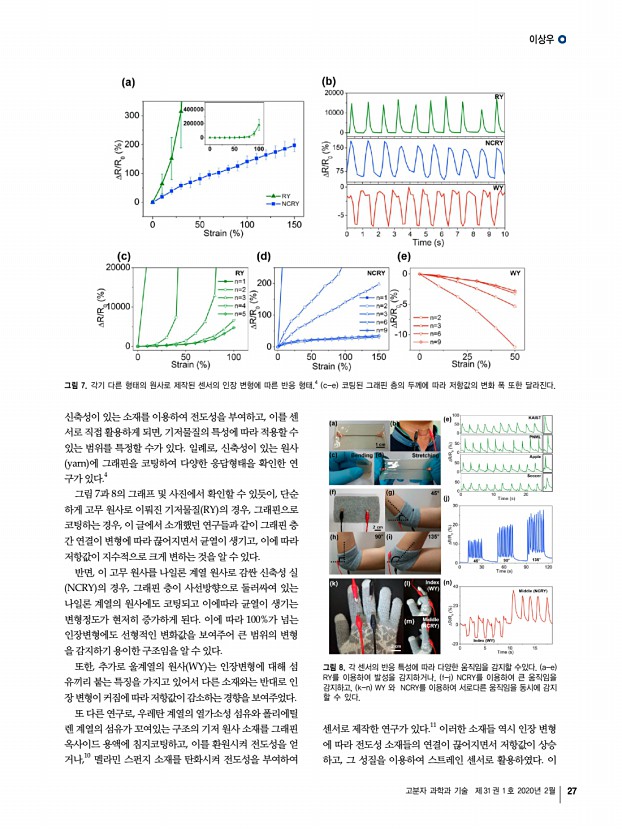

이상우 고분자 과학과 기술 제 31 권 1 호 2020년 2월 27 그림 7. 각기 다른 형태의 원사로 제작된 센서의 인장 변형에 따른 반응 형태.4 c-e 코팅된 그래핀 층의 두께에 따라 저항값의 변화 폭 또한 달라진다. 그림 8. 각 센서의 반응 특성에 따라 다양한 움직임을 감지할 수있다. a-e RY를 이용하여 발성을 감지하거나, f-j NCRY를 이용하여 큰 움직임을 감지하고, k-n WY 와 NCRY를 이용하여 서로다른 움직임을 동시에 감지 할 수 있다. 신축성이 있는 소재를 이용하여 전도성을 부여하고, 이를 센 서로 직접 활용하게 되면, 기저물질의 특성에 따라 적용할 수 있는 범위를 특정할 수가 있다. 일례로, 신축성이 있는 원사 yarn 에 그래핀을 코팅하여 다양한 응답형태을 확인한 연 구가 있다.4 그림 7과 8의 그래프 및 사진에서 확인할 수 있듯이, 단순 하게 고무 원사로 이뤄진 ...

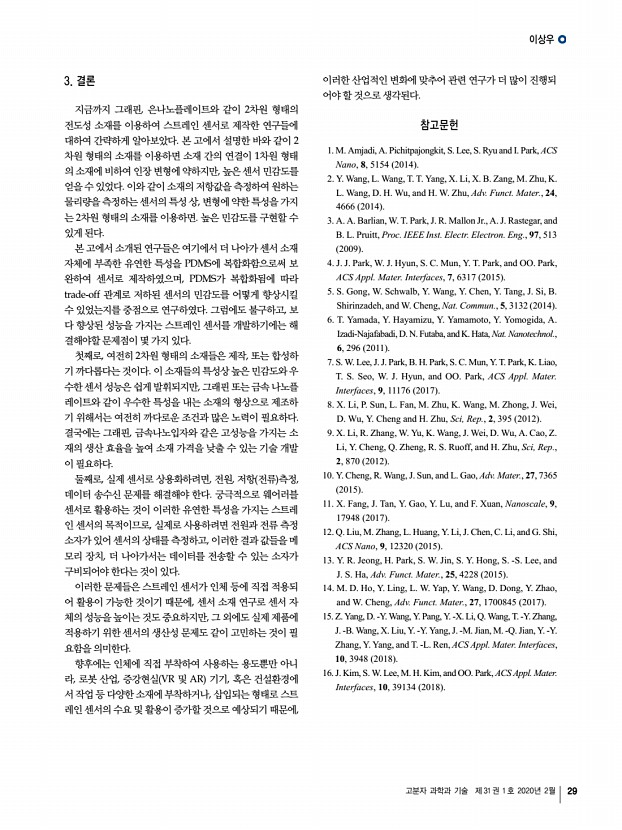

이상우 고분자 과학과 기술 제 31 권 1 호 2020년 2월 29 3. 결론 지금까지 그래핀, 은나노플레이트와 같이 2차원 형태의 전도성 소재를 이용하여 스트레인 센서로 제작한 연구들에 대하여 간략하게 알아보았다. 본 고에서 설명한 바와 같이 2 차원 형태의 소재를 이용하면 소재 간의 연결이 1차원 형태 의 소재에 비하여 인장 변형에 약하지만, 높은 센서 민감도를 얻을 수 있었다. 이와 같이 소재의 저항값을 측정하여 원하는 물리량을 측정하는 센서의 특성 상, 변형에 약한 특성을 가지 는 2차원 형태의 소재를 이용하면. 높은 민감도를 구현할 수 있게 된다. 본 고에서 소개된 연구들은 여기에서 더 나아가 센서 소재 자체에 부족한 유연한 특성을 PDMS에 복합화함으로써 보 완하여 센서로 제작하였으며, PDMS가 복합화됨에 따라 trade-off 관계로 저하된 센서의 민�...

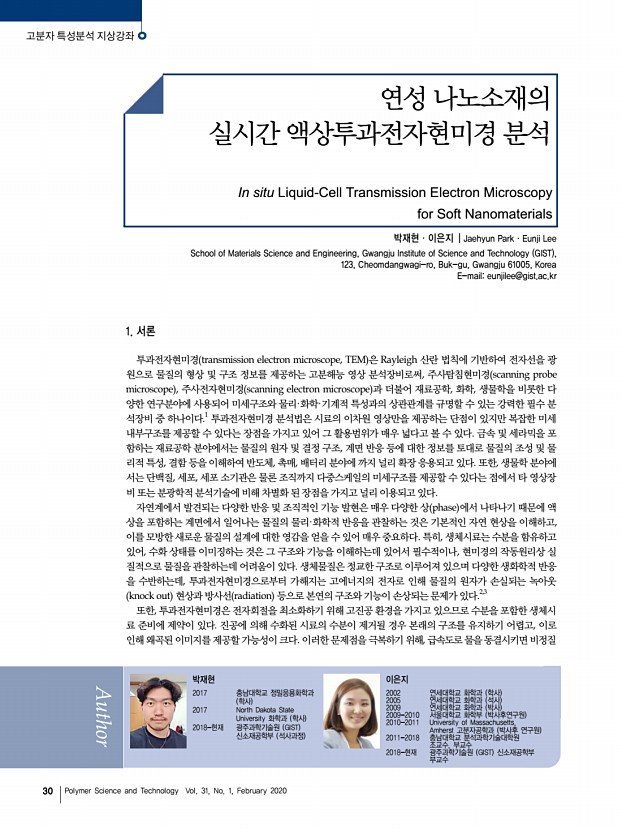

고분자 특성분석 지상강좌 30 Polymer Science and Technology Vol. 31, No. 1, February 2020 박재현 2017 충남대학교 정밀응용화학과 학사 2017 North Dakota State University 화학과 학사 2018-현재 광주과학기술원 GIST 신소재공학부 석사과정 이은지 2002 연세대학교 화학과 학사 2005 연세대학교 화학과 석사 2009 연세대학교 화학과 박사 2009-2010 서울대학교 화학부 박사후연구원 2010-2011 University of Massachusetts, Amherst 고분자공학과 박사후 연구원 2011-2018 충남대학교 분석과학기술대학원 조교수, 부교수 2018-현재 광주과학기술원 GIST 신소재공학부 부교수 연성 나노소재의 실시간 액상투과전자현미경 분석 In situ Liquid-Cell Transmission Electron Microscopy for Soft Nanomaterials 박재현ㆍ이은지 | Jaehyun Park·Eunji Lee School of Materials Science and Engineering, Gwangju Institute of Science and Technology GIST , 123, Cheomdangwagi-ro...

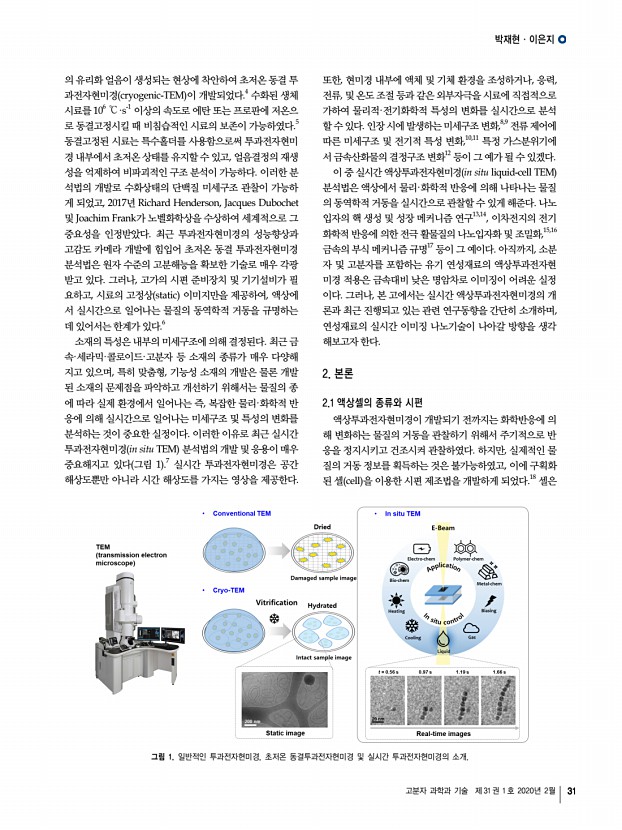

박재현ㆍ이은지 고분자 과학과 기술 제 31 권 1 호 2020년 2월 31 그림 1. 일반적인 투과전자현미경, 초저온 동결투과전자현미경 및 실시간 투과전자현미경의 소개. 의 유리화 얼음이 생성되는 현상에 착안하여 초저온 동결 투 과전자현미경 cryogenic-TEM 이 개발되었다.4 수화된 생체 시료를 106 ℃·s-1 이상의 속도로 에탄 또는 프로판에 저온으 로 동결고정시킬 때 비침습적인 시료의 보존이 가능하였다.5 동결고정된 시료는 특수홀더를 사용함으로써 투과전자현미 경 내부에서 초저온 상태를 유지할 수 있고, 얼음결정의 재생 성을 억제하여 비파괴적인 구조 분석이 가능하다. 이러한 분 석법의 개발로 수화상태의 단백질 미세구조 관찰이 가능하 게 되었고, 2017년 Richard Henderson, Jacques Dubochet 및 Joachim Frank가 노벨화학상을 수상하여 세계적으로 그 중요성을 인정...

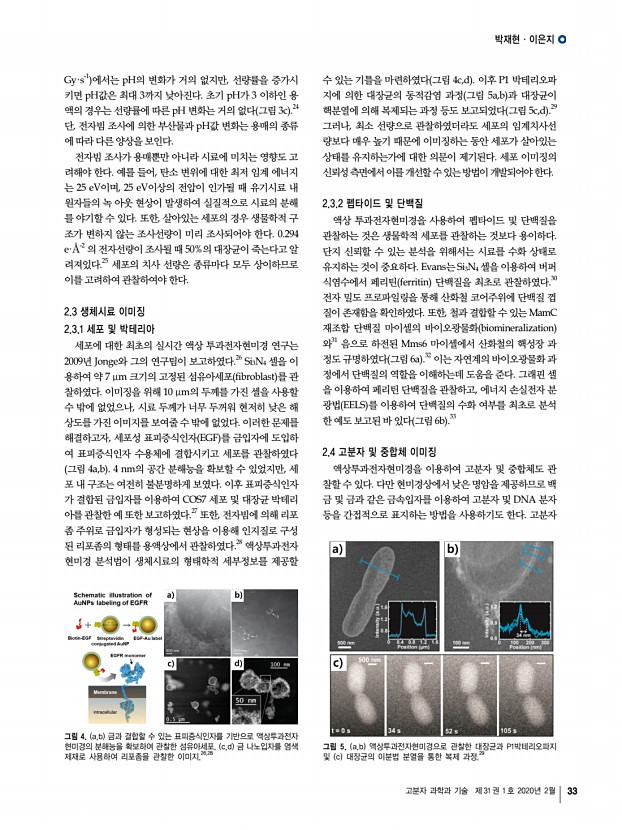

박재현ㆍ이은지 고분자 과학과 기술 제 31 권 1 호 2020년 2월 33 그림 4. a,b 금과 결합할 수 있는 표피증식인자를 기반으로 액상투과전자 현미경의 분해능을 확보하여 관찰한 섬유아세포. c,d 금 나노입자를 염색 제재로 사용하여 리포좀을 관찰한 이미지.26,28 그림 5. a,b 액상투과전자현미경으로 관찰한 대장균과 P1박테리오파지 및 c 대장균의 이분법 분열을 통한 복제 과정.29 Gy·s-1 에서는 pH의 변화가 거의 없지만, 선량률을 증가시 키면 pH값은 최대 3까지 낮아진다. 초기 pH가 3 이하인 용 액의 경우는 선량률에 따른 pH 변화는 거의 없다 그림 3c .24 단, 전자빔 조사에 의한 부산물과 pH값 변화는 용매의 종류 에 따라 다른 양상을 보인다. 전자빔 조사가 용매뿐만 아니라 시료에 미치는 영향도 고 려해야 한다. 예를 들어, 탄소 변위에 대한 최저 임계 에너지 는 25...
