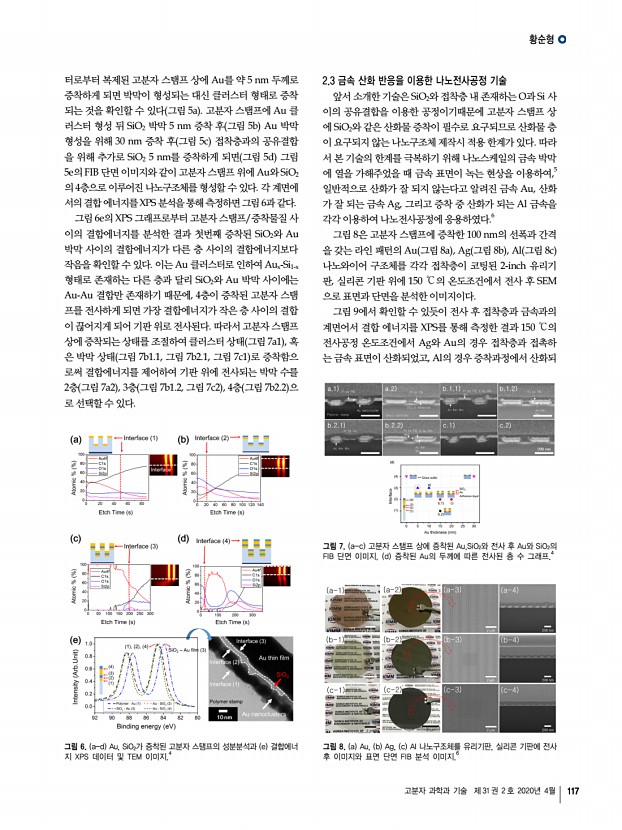

황순형 고분자 과학과 기술 제 31 권 2 호 2020년 4월 117 그림 6. a-d Au, SiO2가 증착된 고분자 스탬프의 성분분석과 e 결합에너 지 XPS 데이터 및 TEM 이미지.4 그림 7. a-c 고분자 스탬프 상에 증착된 Au,SiO2와 전사 후 Au와 SiO2의 FIB 단면 이미지, d 증착된 Au의 두께에 따른 전사된 층 수 그래프.4 그림 8. a Au, b Ag, c Al 나노구조체를 유리기판, 실리콘 기판에 전사 후 이미지와 표면 단면 FIB 분석 이미지.6 터로부터 복제된 고분자 스탬프 상에 Au를 약 5 nm 두께로 증착하게 되면 박막이 형성되는 대신 클러스터 형태로 증착 되는 것을 확인할 수 있다 그림 5a 고분자 스탬프에 Au 클 러스터 형성 뒤 SiO2 박막 5 nm 증착 후 그림 5b Au 박막 형성을 위해 30 nm 증착 후 그림 5c 접착층과의 공유결합 을 위해 추가로 SiO2 5 nm를 증착하게 되면 그림 5d 그림 5e의 FIB 단면 이미지와 같이 고분...

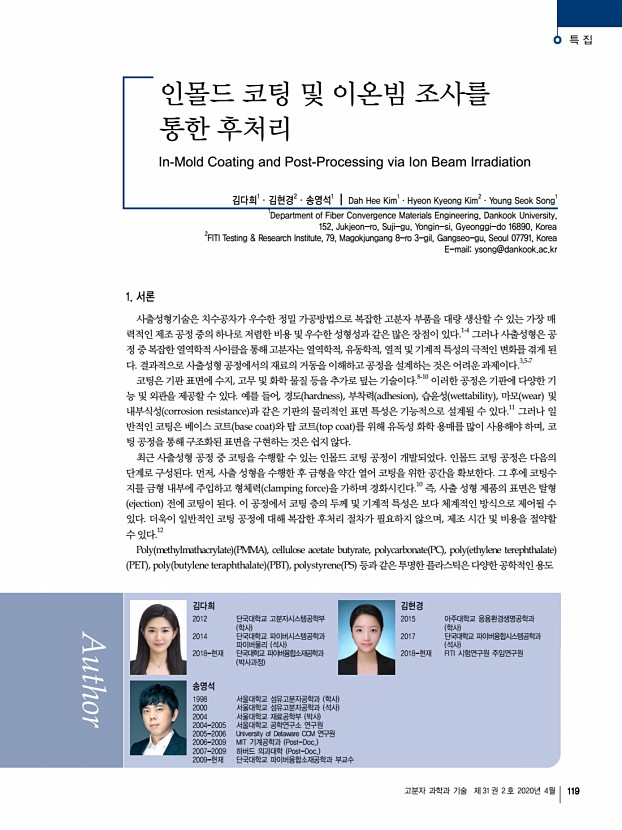

특 집 고분자 과학과 기술 제 31 권 2 호 2020년 4월 119 인몰드 코팅 및 이온빔 조사를 통한 후처리 In-Mold Coating and Post-Processing via Ion Beam Irradiation 김다희1ㆍ김현경2ㆍ송영석1 | Dah Hee Kim1ㆍHyeon Kyeong Kim2ㆍYoung Seok Song1 1 Department of Fiber Convergence Materials Engineering, Dankook University, 152, Jukjeon-ro, Suji-gu, Yongin-si, Gyeonggi-do 16890, Korea 2FITI Testing & Research Institute, 79, Magokjungang 8-ro 3-gil, Gangseo-gu, Seoul 07791, Korea E-mailysong@dankook.ac.kr 김다희 2012 단국대학교 고분자시스템공학부 학사 2014 단국대학교 파이버시스템공학과 파이버물리 석사 2018-현재 단국대학교 파이버융합소재공학과 박사과정 김현경 2015 아주대학교 응용환경생명공학과 학사 2017 단국대학교 파이버융합시스템공학과 석사 2018-현재 FITI 시험연구원 주임연구원 송영석 1998 서울대학교 섬유고분자공학과 학사 2000 서�...

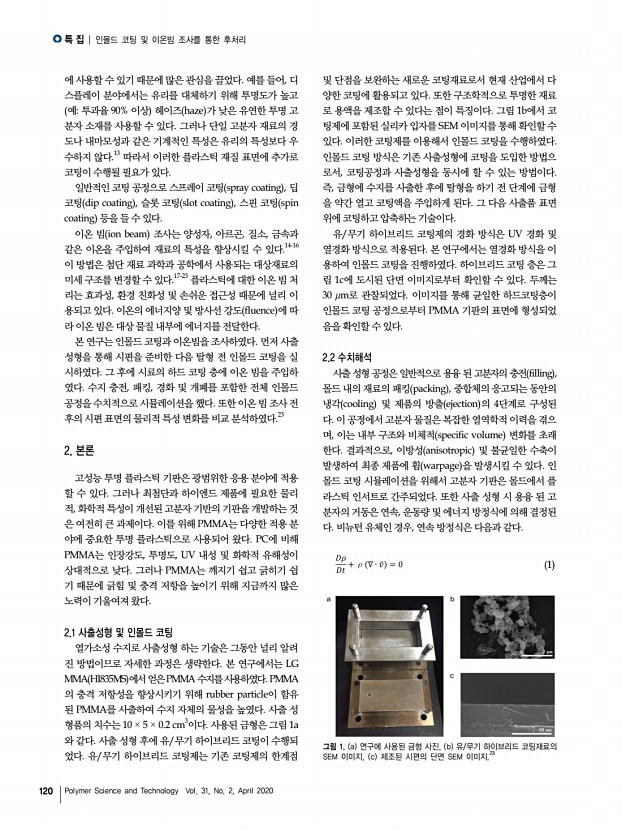

...은 유리의 특성보다 우 수하지 않다.13 따라서 이러한 플라스틱 재질 표면에 추가로 코팅이 수행될 필요가 있다. 일반적인 코팅 공정으로 스프레이 코팅 spray coating , 딥 코팅 dip coating , 슬롯 코팅 slot coating , 스핀 코팅 spin coating 등을 들 수 있다. 이온 빔 ion beam 조사는 양성자, 아르곤, 질소, 금속과 같은 이온을 주입하여 재료의 특성을 향상시킬 수 있다.14-16 이 방법은 첨단 재료 과학과 공학에서 사용되는 대상재료의 미세 구조를 변경할 수 있다.17-23 플라스틱에 대한 이온 빔 처 리는 효과성, 환경 친화성 및 손쉬운 접근성 때문에 널리 이 용되고 있다. 이온의 에너지양 및 방사선 강도 fluence 에 따 라 이온 빔은 대상 물질 내부에 에너지를 전달한다. 본 연구는 인몰드 코팅과 이온빔을 조사하였다. 먼저 사출 성형을 통해 시편을 준비한 다음 탈형 전 인몰�...

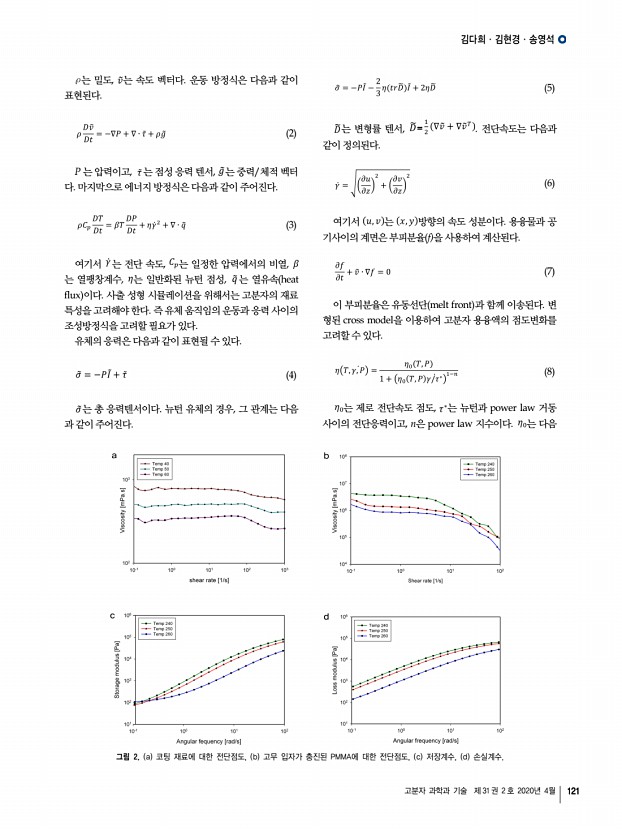

김다희ㆍ김현경ㆍ송영석 고분자 과학과 기술 제 31 권 2 호 2020년 4월 121 그림 2. a 코팅 재료에 대한 전단점도, b 고무 입자가 충진된 PMMA에 대한 전단점도, c 저장계수, d 손실계수. 는 밀도, 는 속도 벡터다. 운동 방정식은 다음과 같이 표현된다. 2 P 는 압력이고, 는 점성 응력 텐서, 는 중력/체적 벡터 다. 마지막으로 에너지 방정식은 다음과 같이 주어진다. 3 여기서 는 전단 속도, 는 일정한 압력에서의 비열, 는 열팽창계수, 는 일반화된 뉴턴 점성, 는 열유속 heat flux 이다. 사출 성형 시뮬레이션을 위해서는 고분자의 재료 특성을 고려해야 한다. 즉 유체 움직임의 운동과 응력 사이의 조성방정식을 고려할 필요가 있다. 유체의 응력은 다음과 같이 표현될 수 있다. 4 는 총 응력텐서이다. 뉴턴 유체의 경우, 그 관계는 다음 과 같이 주어진다. 5 는 변형률 텐서,...

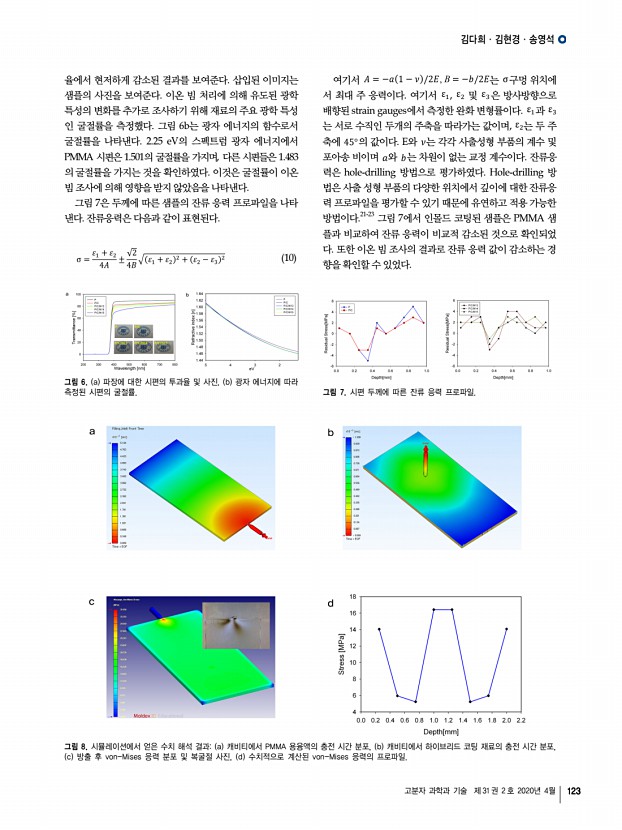

김다희ㆍ김현경ㆍ송영석 고분자 과학과 기술 제 31 권 2 호 2020년 4월 123 그림 7. 시편 두께에 따른 잔류 응력 프로파일. 그림 6. a 파장에 대한 시편의 투과율 및 사진, b 광자 에너지에 따라 측정된 시편의 굴절률. 그림 8. 시뮬레이션에서 얻은 수치 해석 결과a 캐비티에서 PMMA 용융액의 충전 시간 분포, b 캐비티에서 하이브리드 코팅 재료의 충전 시간 분포, c 방출 후 von-Mises 응력 분포 및 복굴절 사진, d 수치적으로 계산된 von-Mises 응력의 프로파일. 율에서 현저하게 감소된 결과를 보여준다. 삽입된 이미지는 샘플의 사진을 보여준다. 이온 빔 처리에 의해 유도된 광학 특성의 변화를 추가로 조사하기 위해 재료의 주요 광학 특성 인 굴절률을 측정했다. 그림 6b는 광자 에너지의 함수로서 굴절률을 나타낸다. 2.25 eV의 스펙트럼 광자 에너지에서 PMMA 시편은 1.501...
