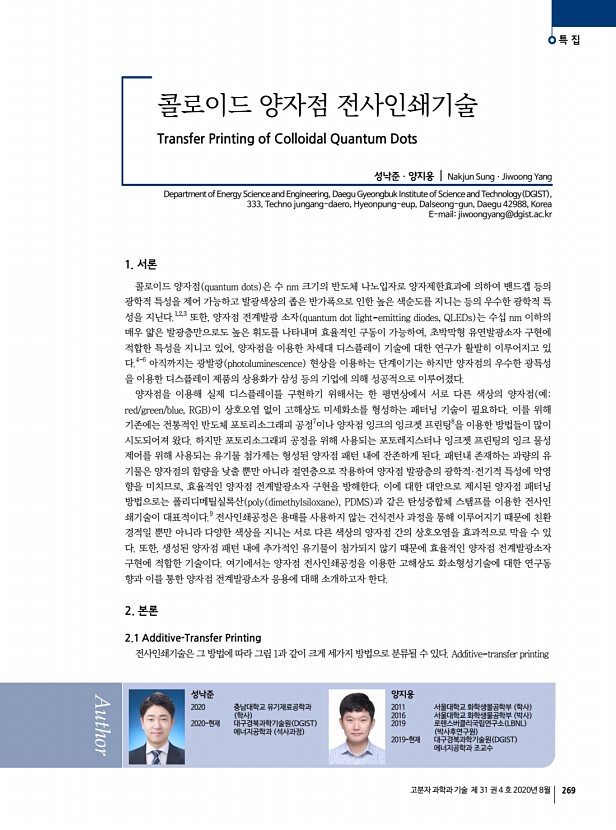

특 집 고분자 과학과 기술 제 31 권 4 호 2020년 8월 269 콜로이드 양자점 전사인쇄기술 Transfer Printing of Colloidal Quantum Dots 성낙준ㆍ양지웅 | Nakjun SungㆍJiwoong Yang Department of Energy Science and Engineering, Daegu Gyeongbuk Institute of Science and Technology DGIST , 333, Techno jungang-daero, Hyeonpung-eup, Dalseong-gun, Daegu 42988, Korea E-mailjiwoongyang@dgist.ac.kr 성낙준 2020 충남대학교 유기재료공학과 학사 2020-현재 대구경북과학기술원 DGIST 에너지공학과 석사과정 양지웅 2011 서울대학교 화학생물공학부 학사 2016 서울대학교 화학생물공학부 박사 2019 로렌스버클리국립연구소 LBNL 박사후연구원 2019-현재 대구경북과학기술원 DGIST 에너지공학과 조교수 1. 서론 콜로이드 양자점 quantum dots 은 수 nm 크기의 반도체 나노입자로 양자제한효과에 의하여 밴드갭 등의 광학적 특성을 제어 가능하고 발광색상의...

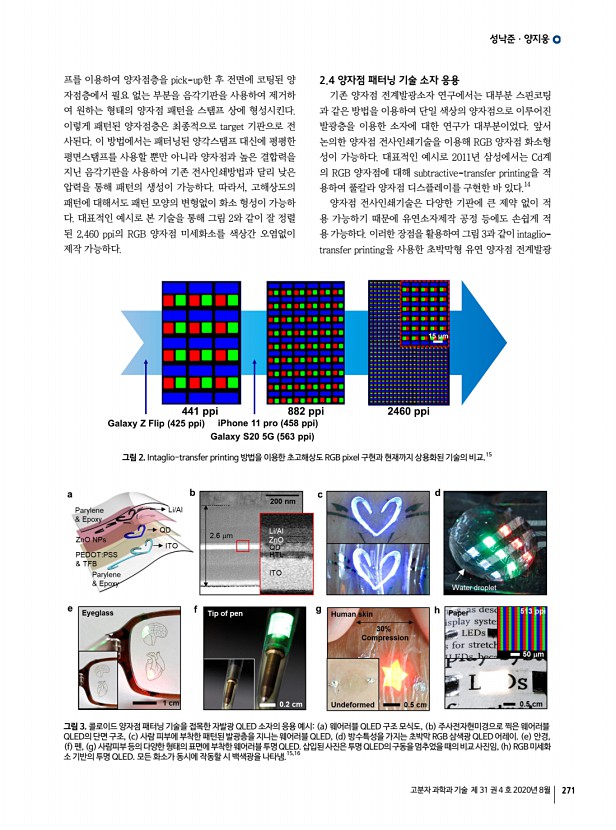

성낙준ㆍ양지웅 고분자 과학과 기술 제 31 권 4 호 2020년 8월 271 그림 2. Intaglio-transfer printing 방법을 이용한 초고해상도 RGB pixel 구현과 현재까지 상용화된 기술의 비교.15 그림 3. 콜로이드 양자점 패터닝 기술을 접목한 자발광 QLED 소자의 응용 예시a 웨어러블 QLED 구조 모식도, b 주사전자현미경으로 찍은 웨어러블 QLED의 단면 구조, c 사람 피부에 부착한 패턴된 발광층을 지니는 웨어러블 QLED, d 방수특성을 가지는 초박막 RGB 삼색광 QLED 어레이. e 안경, f 펜, g 사람피부 등의 다양한 형태의 표면에 부착한 웨어러블 투명 QLED. 삽입된 사진은 투명 QLED의 구동을 멈추었을 때의 비교 사진임, h RGB 미세화 소 기반의 투명 QLED. 모든 화소가 동시에 작동할 시 백색광을 나타냄.15,16 프를 이용하여 양자점층을 pick-up한 후 전면에 코팅된 양 자점층에서 필요 없는 부분을 �...

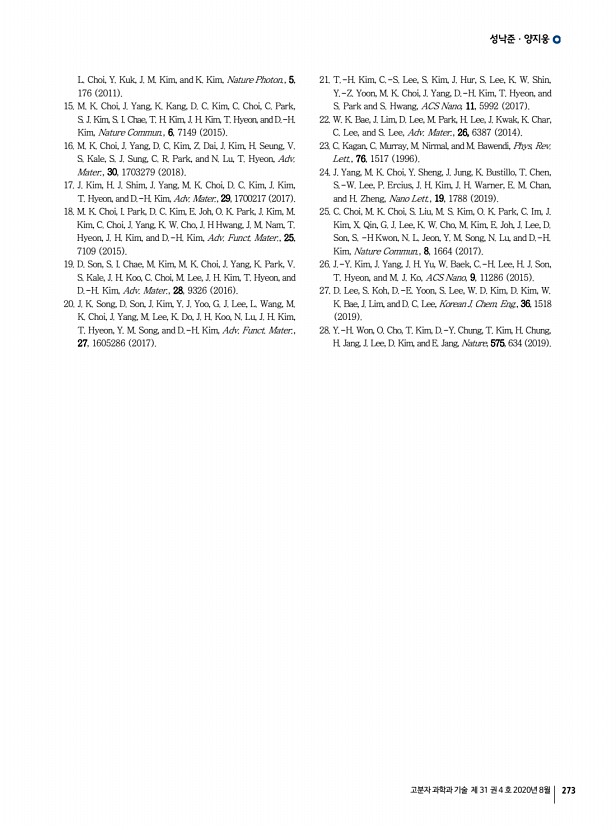

성낙준ㆍ양지웅 고분자 과학과 기술 제 31 권 4 호 2020년 8월 273 L. Choi, Y. Kuk, J. M. Kim, and K. Kim, Nature Photon., 5, 176 2011 15. M. K. Choi, J. Yang, K. Kang, D. C. Kim, C. Choi, C. Park, S. J. Kim, S. I. Chae, T. H. Kim, J. H. Kim, T. Hyeon, and D.-H. Kim, Nature Commun., 6, 7149 2015 16. M. K. Choi, J. Yang, D. C. Kim, Z. Dai, J. Kim, H. Seung, V. S. Kale, S. J. Sung, C. R. Park, and N. Lu, T. Hyeon, Adv. Mater., 30, 1703279 2018 17. J. Kim, H. J. Shim, J. Yang, M. K. Choi, D. C. Kim, J. Kim, T. Hyeon, and D.-H. Kim, Adv. Mater., 29, 1700217 2017 18. M. K. Choi, I. Park, D. C. Kim, E. Joh, O. K. Park, J. Kim, M. Kim, C. Choi, J. Yang, K. W. Cho, J. H Hwang, J. M. Nam, T. Hyeon, J. H. Kim, and D.-H. Kim, Adv. Funct. Mater., 25, 7109 2015 19. D. Son, S. I. Chae, M. Kim, M. K. Choi, J. Yang, K. Park, V. S. Kale, J. H. Koo, C. Choi, M. Lee, J. H. Kim, T. Hyeon, and D.-H. Kim, Adv. Mater., 28, 9326 2016 20. J. K. Song, D. Son, J. Kim, Y. J. Yoo, G. J. Lee, L. Wan...

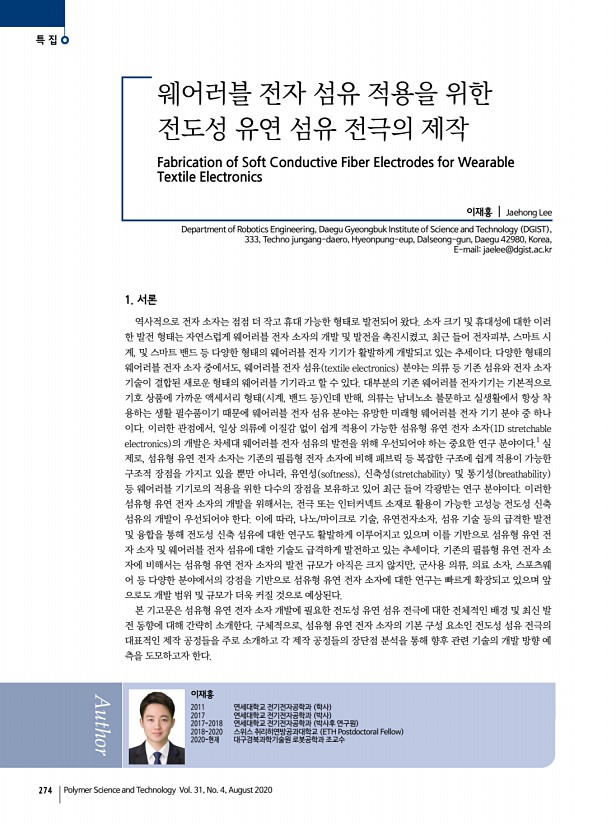

...s 이재홍 | Jaehong Lee Department of Robotics Engineering, Daegu Gyeongbuk Institute of Science and Technology DGIST , 333, Techno jungang-daero, Hyeonpung-eup, Dalseong-gun, Daegu 42980, Korea, E-mailjaelee@dgist.ac.kr 이재홍 2011 연세대학교 전기전자공학과 학사 2017 연세대학교 전기전자공학과 박사 2017-2018 연세대학교 전기전자공학과 박사후 연구원 2018-2020 스위스 취리히연방공과대학교 ETH Postdoctoral Fellow 2020-현재 대구경북과학기술원 로봇공학과 조교수 1. 서론 역사적으로 전자 소자는 점점 더 작고 휴대 가능한 형태로 발전되어 왔다. 소자 크기 및 휴대성에 대한 이러 한 발전 형태는 자연스럽게 웨어러블 전자 소자의 개발 및 발전을 촉진시켰고, 최근 들어 전자피부, 스마트 시 계, 및 스마트 밴드 등 다양한 형태의 웨어러블 전자 기기가 활발하게 개발되고 있는 추세이다. 다양한 형태의 웨어러�...

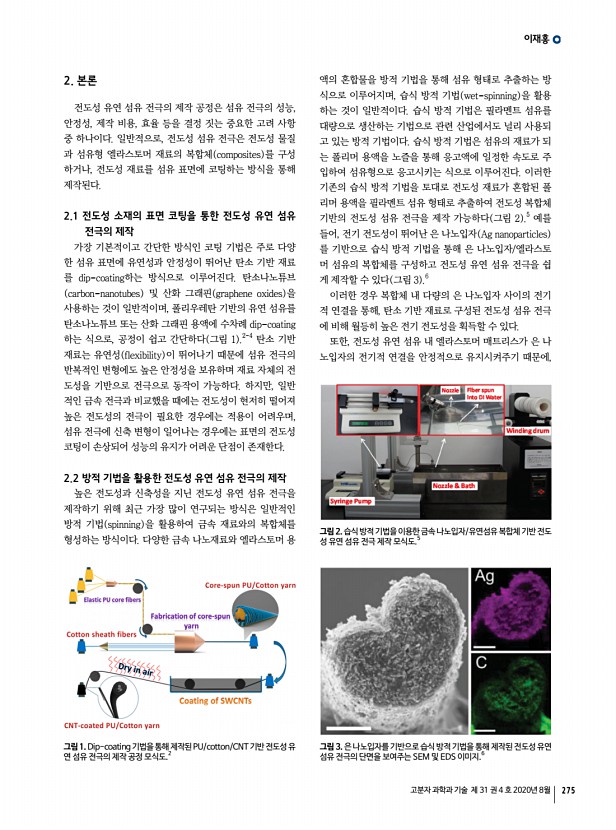

이재홍 고분자 과학과 기술 제 31 권 4 호 2020년 8월 275 그림 1. Dip-coating 기법을 통해 제작된 PU/cotton/CNT 기반 전도성 유 연 섬유 전극의 제작 공정 모식도.2 그림 2. 습식 방적 기법을 이용한 금속 나노입자/유연섬유 복합체 기반 전도 성 유연 섬유 전극 제작 모식도.5 그림 3. 은 나노입자를 기반으로 습식 방적 기법을 통해 제작된 전도성 유연 섬유 전극의 단면을 보여주는 SEM 및 EDS 이미지.6 2. 본론 전도성 유연 섬유 전극의 제작 공정은 섬유 전극의 성능, 안정성, 제작 비용, 효율 등을 결정 짓는 중요한 고려 사항 중 하나이다. 일반적으로, 전도성 섬유 전극은 전도성 물질 과 섬유형 엘라스토머 재료의 복합체 composites 를 구성 하거나, 전도성 재료를 섬유 표면에 코팅하는 방식을 통해 제작된다. 2.1 전도성 소재의 표면 코팅을 통한 전도성 유연 섬유 전극의...
