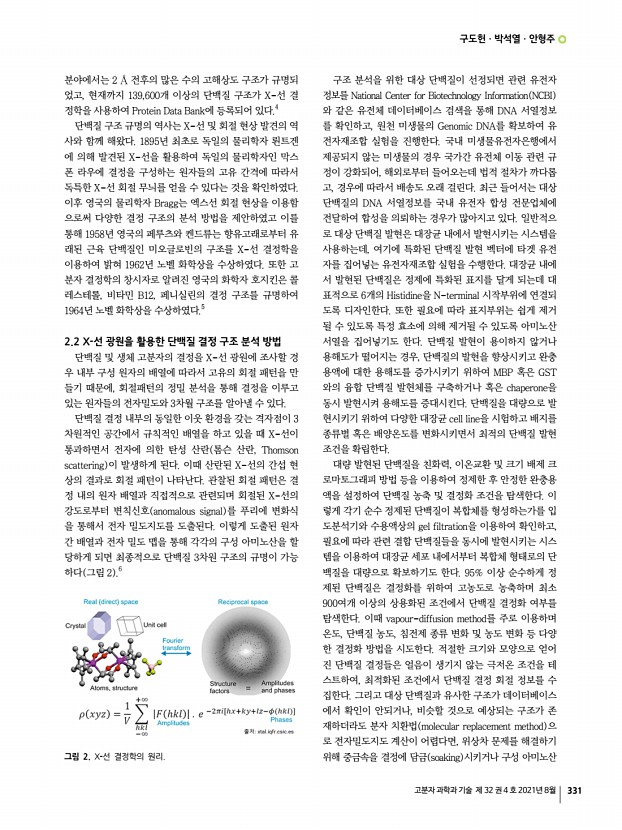

구도헌ㆍ박석열ㆍ안형주 고분자 과학과 기술 제 32 권 4 호 2021년 8월 331 그림 2. X-선 결정학의 원리. 분야에서는 2 전후의 많은 수의 고해상도 구조가 규명되 었고, 현재까지 139,600개 이상의 단백질 구조가 X-선 결 정학을 사용하여 Protein Data Bank에 등록되어 있다.4 단백질 구조 규명의 역사는 X-선 및 회절 현상 발견의 역 사와 함께 해왔다. 1895년 최초로 독일의 물리학자 뢴트겐 에 의해 발견된 X-선을 활용하여 독일의 물리학자인 막스 폰 라우에 결정을 구성하는 원자들의 고유 간격에 따라서 독특한 X-선 회절 무늬를 얻을 수 있다는 것을 확인하였다. 이후 영국의 물리학자 Bragg는 엑스선 회절 현상을 이용함 으로써 다양한 결정 구조의 분석 방법을 제안하였고 이를 통해 1958년 영국의 페루츠와 켄드류는 향유고래로부터 유 래된 근육 단백질인 미오글로빈�...

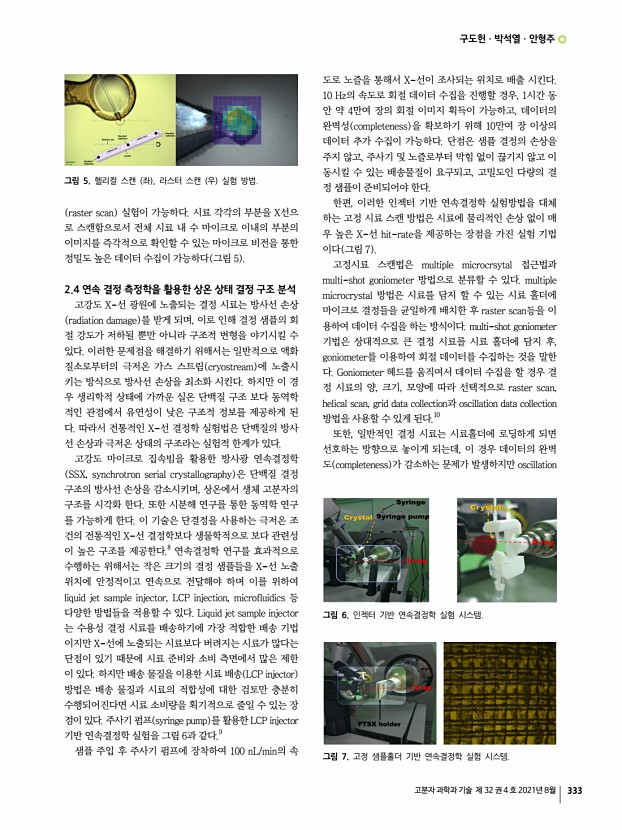

구도헌ㆍ박석열ㆍ안형주 고분자 과학과 기술 제 32 권 4 호 2021년 8월 333 그림 5. 헬리컬 스캔 좌 , 라스터 스캔 우 실험 방법. 그림 6. 인젝터 기반 연속결정학 실험 시스템. 그림 7. 고정 샘플홀더 기반 연속결정학 실험 시스템. raster scan 실험이 가능하다. 시료 각각의 부분을 X선으 로 스캔함으로서 전체 시료 내 수 마이크로 이내의 부분의 이미지를 즉각적으로 확인할 수 있는 마이크로 비전을 통한 정밀도 높은 데이터 수집이 가능하다 그림 5 2.4 연속 결정 측정학을 활용한 상온 상태 결정 구조 분석 고강도 X-선 광원에 노출되는 결정 시료는 방사선 손상 radiation damage 를 받게 되며, 이로 인해 결정 샘플의 회 절 강도가 저하될 뿐만 아니라 구조적 변형을 야기시킬 수 있다. 이러한 문제점을 해결하기 위해서는 일반적으로 액화 질소로부터의 극저온 가스 �...

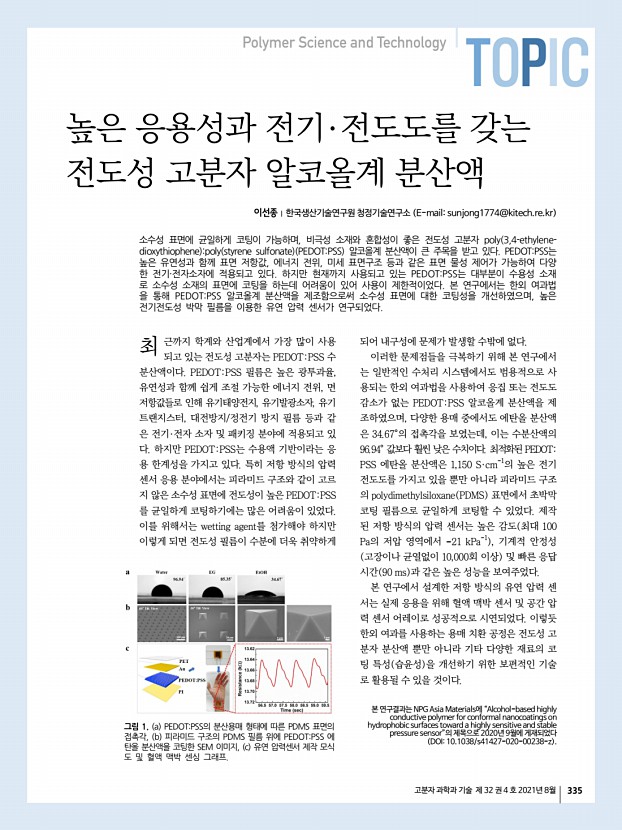

고분자 과학과 기술 제 32 권 4 호 2021년 8월 335 최 그림 1. a PEDOTPSS의 분산용매 형태에 따른 PDMS 표면의 접촉각, b 피라미드 구조의 PDMS 필름 위에 PEDOTPSS 에 탄올 분산액을 코팅한 SEM 이미지, c 유연 압력센서 제작 모식 도 및 혈액 맥박 센싱 그래프. 이선종 한국생산기술연구원 청정기술연구소 E-mailsunjong1774@kitech.re.kr 소수성 표면에 균일하게 코팅이 가능하며, 비극성 소재와 혼합성이 좋은 전도성 고분자 poly 3,4-ethylenedioxythiophene poly styrene sulfonate PEDOTPSS 알코올계 분산액이 큰 주목을 받고 있다. PEDOTPSS는 높은 유연성과 함께 표면 저항값, 에너지 전위, 미세 표면구조 등과 같은 표면 물성 제어가 가능하여 다양 한 전기·전자소자에 적용되고 있다. 하지만 현재까지 사용되고 있는 PEDOTPSS는 대부분이 수용성 소재 로 소수성 소재의 표면에 코팅을 하는데 어려움...

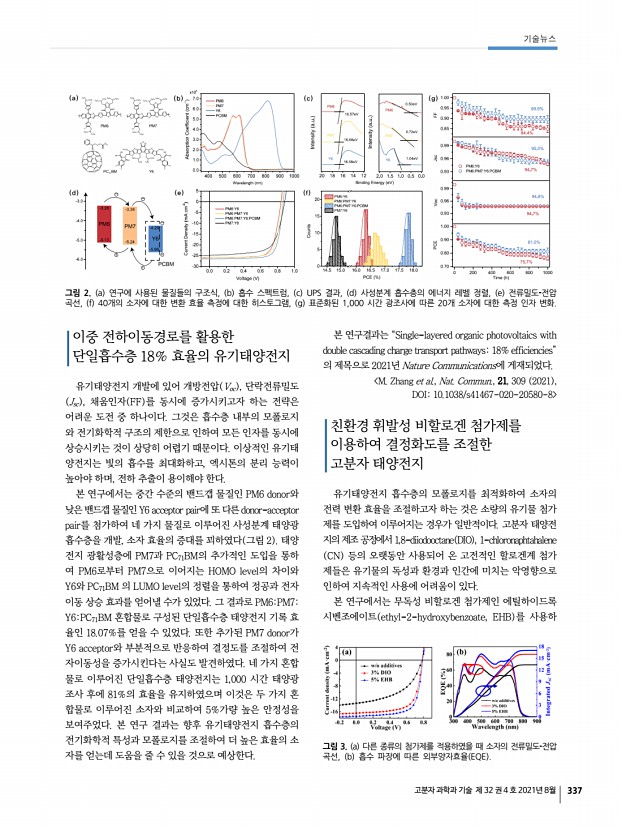

고분자 과학과 기술 제 32 권 4 호 2021년 8월 337 그림 2. a 연구에 사용된 물질들의 구조식, b 흡수 스펙트럼, c UPS 결과, d 사성분계 흡수층의 에너지 레벨 정렬, e 전류밀도-전압 곡선, f 40개의 소자에 대한 변환 효율 측정에 대한 히스토그램, g 표준화된 1,000 시간 광조사에 따른 20개 소자에 대한 측정 인자 변화. 그림 3. a 다른 종류의 첨가제를 적용하였을 때 소자의 전류밀도-전압 곡선, b 흡수 파장에 따른 외부양자효율 EQE 이중 전하이동경로를 활용한 단일흡수층 18% 효율의 유기태양전지 유기태양전지 개발에 있어 개방전압 Voc , 단락전류밀도 Jsc , 채움인자 FF 를 동시에 증가시키고자 하는 전략은 어려운 도전 중 하나이다. 그것은 흡수층 내부의 모폴로지 와 전기화학적 구조의 제한으로 인하여 모든 인자를 동시에 상승시키는 것이 상당히 어렵기 때문이�...

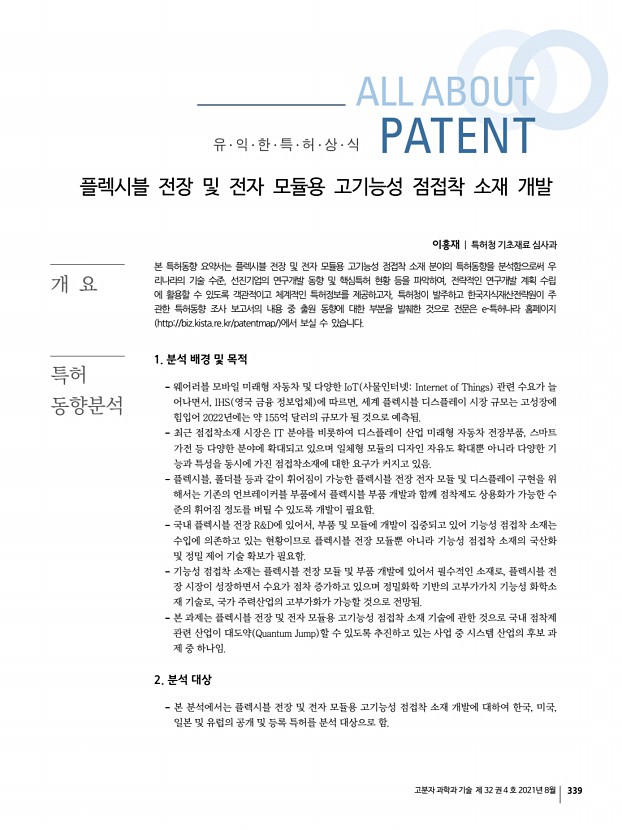

고분자 과학과 기술 제 32 권 4 호 2021년 8월 339 개 요 특허 동향분석 이흥재 | 특허청 기초재료 심사과 본 특허동향 요약서는 플렉시블 전장 및 전자 모듈용 고기능성 점접착 소재 분야의 특허동향을 분석함으로써 우 리나라의 기술 수준, 선진기업의 연구개발 동향 및 핵심특허 현황 등을 파악하여, 전략적인 연구개발 계획 수립 에 활용할 수 있도록 객관적이고 체계적인 특허정보를 제공하고자, 특허청이 발주하고 한국지식재산전략원이 주 관한 특허동향 조사 보고서의 내용 중 출원 동향에 대한 부분을 발췌한 것으로 전문은 e-특허나라 홈페이지 http//biz.kista.re.kr/patentmap/ 에서 보실 수 있습니다. 1. 분석 배경 및 목적 웨어러블 모바일 미래형 자동차 및 다양한 IoT 사물인터넷Internet of Things 관련 수요가 늘 어나면서, IHS 영국 금융 정보업체 에 따르면, 세�...
