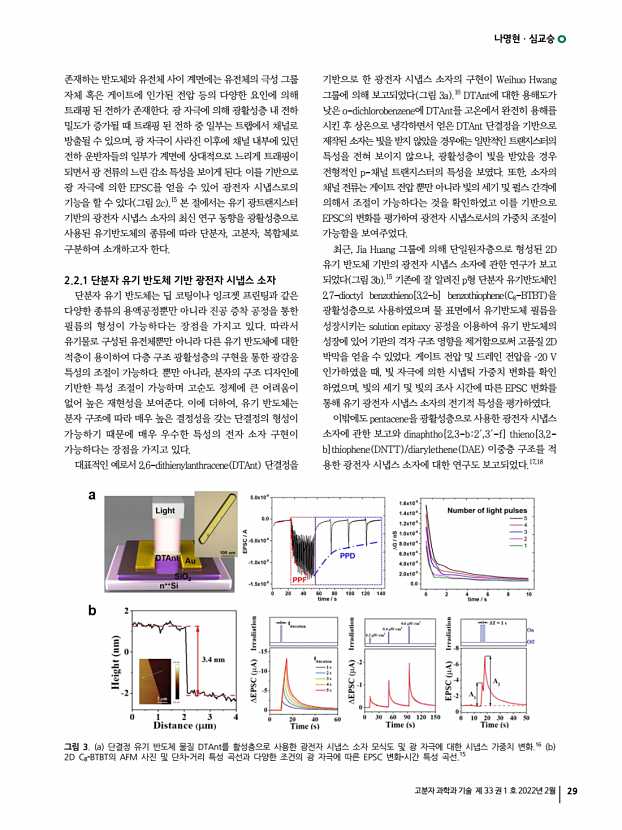

나명현ㆍ심교승 고분자 과학과 기술 제 33 권 1 호 2022년 2월 29 존재하는 반도체와 유전체 사이 계면에는 유전체의 극성 그룹 자체 혹은 게이트에 인가된 전압 등의 다양한 요인에 의해 트래핑 된 전하가 존재한다. 광 자극에 의해 광활성층 내 전하 밀도가 증가될 때 트래핑 된 전하 중 일부는 트랩에서 채널로 방출될 수 있으며, 광 자극이 사라진 이후에 채널 내부에 있던 전하 운반자들의 일부가 계면에 상대적으로 느리게 트래핑이 되면서 광 전류의 느린 감소 특성을 보이게 된다. 이를 기반으로 광 자극에 의한 EPSC를 얻을 수 있어 광전자 시냅스로의 기능을 할 수 있다 그림 2c .15 본 절에서는 유기 광트랜지스터 기반의 광전자 시냅스 소자의 최신 연구 동향을 광활성층으로 사용된 유기반도체의 종류에 따라 단분자, 고분자, 복합체로 구분하여 소개하...

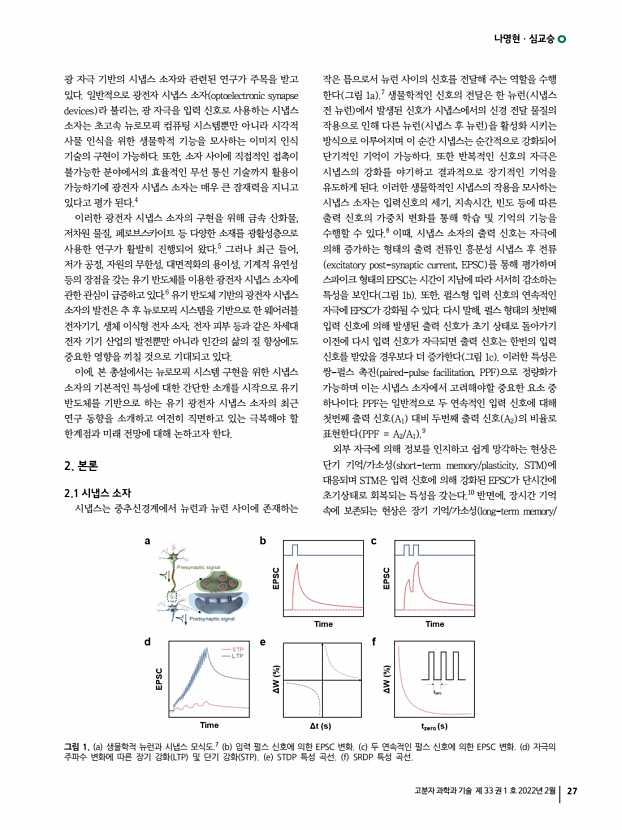

나명현ㆍ심교승 고분자 과학과 기술 제 33 권 1 호 2022년 2월 27 광 자극 기반의 시냅스 소자와 관련된 연구가 주목을 받고 있다. 일반적으로 광전자 시냅스 소자 optoelectronic synapse devices 라 불리는, 광 자극을 입력 신호로 사용하는 시냅스 소자는 초고속 뉴로모픽 컴퓨팅 시스템뿐만 아니라 시각적 사물 인식을 위한 생물학적 기능을 모사하는 이미지 인식 기술의 구현이 가능하다. 또한, 소자 사이에 직접적인 접촉이 불가능한 분야에서의 효율적인 무선 통신 기술까지 활용이 가능하기에 광전자 시냅스 소자는 매우 큰 잠재력을 지니고 있다고 평가 된다.4 이러한 광전자 시냅스 소자의 구현을 위해 금속 산화물, 저차원 물질, 페로브스카이트 등 다양한 소재를 광활성층으로 사용한 연구가 활발히 진행되어 왔다.5 그러나 최근 들어, 저가 공정, 자원의 무한...

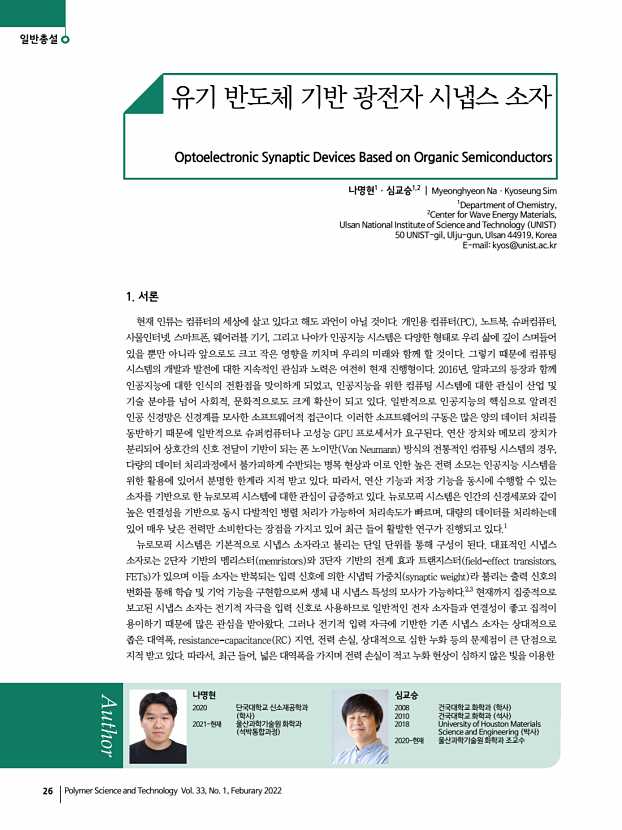

...하기 때문에 많은 관심을 받아왔다. 그러나 전기적 입력 자극에 기반한 기존 시냅스 소자는 상대적으로 좁은 대역폭, resistance-capacitance RC 지연, 전력 손실, 상대적으로 심한 누화 등의 문제점이 큰 단점으로 지적 받고 있다. 따라서, 최근 들어, 넓은 대역폭을 가지며 전력 손실이 적고 누화 현상이 심하지 않은 빛을 이용한 나명현 2020 단국대학교 신소재공학과 학사 2021-현재 울산과학기술원 화학과 석박통합과정 심교승 2008 건국대학교 화학과 학사 2010 건국대학교 화학과 석사 2018 University of Houston Materials Science and Engineering 박사 2020-현재 울산과학기술원 화학과조교수

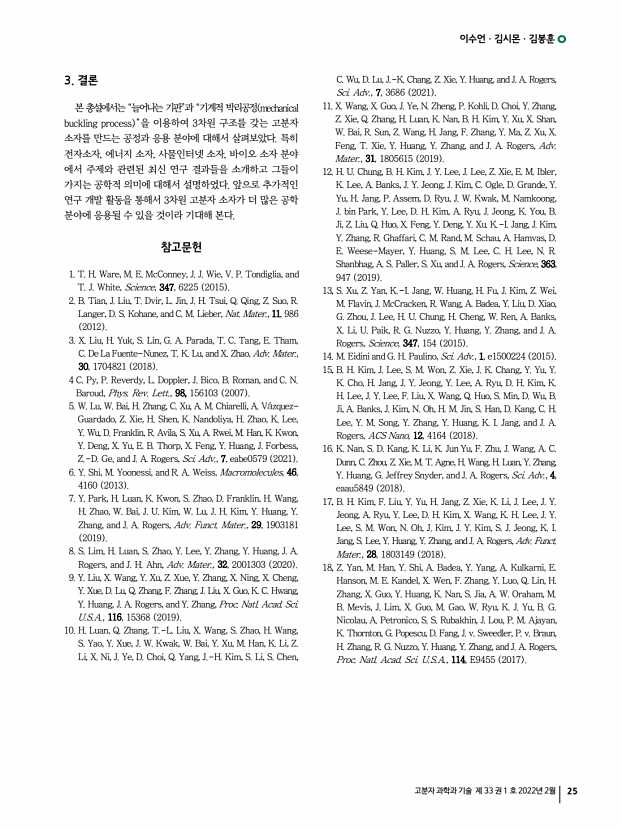

이수언ㆍ김시몬ㆍ김봉훈 고분자 과학과 기술 제 33 권 1 호 2022년 2월 25 3. 결론 본 총설에서는 “늘어나는 기판”과 “기계적 박리공정 mechanical buckling process ”을 이용하여 3차원 구조를 갖는 고분자 소자를 만드는 공정과 응용 분야에 대해서 살펴보았다. 특히 전자소자, 에너지 소자, 사물인터넷 소자, 바이오 소자 분야 에서 주제와 관련된 최신 연구 결과들을 소개하고 그들이 가지는 공학적 의미에 대해서 설명하였다. 앞으로 추가적인 연구 개발 활동을 통해서 3차원 고분자 소자가 더 많은 공학 분야에 응용될 수 있을 것이라 기대해 본다. 참고문헌 1. T. H. Ware, M. E. McConney, J. J. Wie, V. P. Tondiglia, and T. J. White, Science, 347, 6225 2015 2. B. Tian, J. Liu, T. Dvir, L. Jin, J. H. Tsui, Q. Qing, Z. Suo, R. Langer, D. S. Kohane, and C. M. Lieber, Nat. Mater., 11, 986 2012 3. X. Liu, H. Yuk, S. Lin, G. A. ...

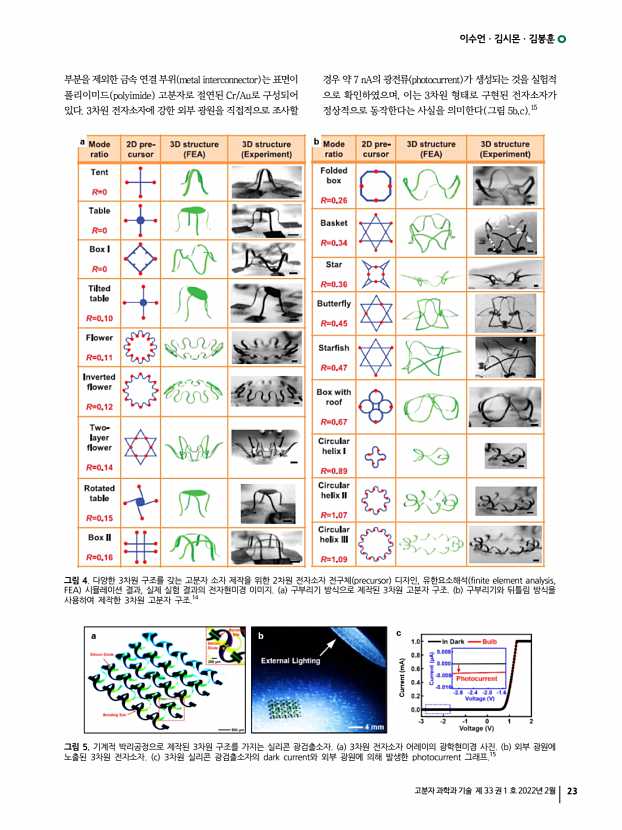

이수언ㆍ김시몬ㆍ김봉훈 고분자 과학과 기술 제 33 권 1 호 2022년 2월 23 부분을 제외한 금속 연결 부위 metal interconnector 는 표면이 폴리이미드 polyimide 고분자로 절연된 Cr/Au로 구성되어 있다. 3차원 전자소자에 강한 외부 광원을 직접적으로 조사할 경우 약 7 nA의 광전류 photocurrent 가 생성되는 것을 실험적 으로 확인하였으며, 이는 3차원 형태로 구현된 전자소자가 정상적으로 동작한다는 사실을 의미한다 그림 5b,c .15 그림 4. 다양한 3차원 구조를 갖는 고분자 소자 제작을 위한 2차원 전자소자 전구체 precursor 디자인, 유한요소해석 finite element analysis, FEA 시뮬레이션 결과, 실제 실험 결과의 전자현미경 이미지. a 구부리기 방식으로 제작된 3차원 고분자 구조. b 구부리기와 뒤틀림 방식을 사용하여 제작한 3차원 고분자 구조.14 그림 5. 기계적 박리공정으로 제작...
