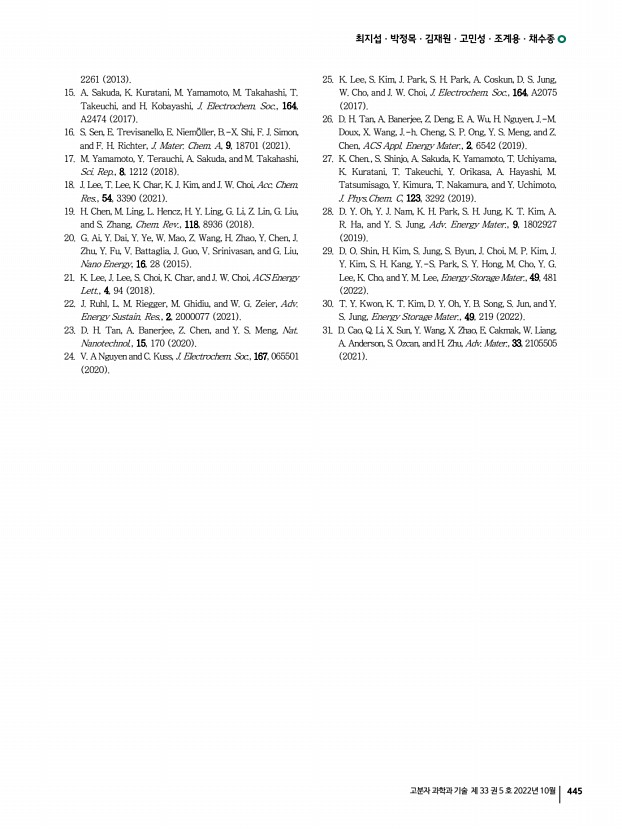

최지섭ㆍ박정목ㆍ김재원ㆍ고민성ㆍ조계용ㆍ채수종 고분자 과학과 기술 제 33 권 5 호 2022년 10월 445 2261 2013 15. A. Sakuda, K. Kuratani, M. Yamamoto, M. Takahashi, T. Takeuchi, and H. Kobayashi, J. Electrochem. Soc., 164, A2474 2017 16. S. Sen, E. Trevisanello, E. Niem ller, B.-X. Shi, F. J. Simon, and F. H. Richter, J. Mater. Chem. A, 9, 18701 2021 17. M. Yamamoto, Y. Terauchi, A. Sakuda, and M. Takahashi, Sci. Rep., 8, 1212 2018 18. J. Lee, T. Lee, K. Char, K. J. Kim, and J. W. Choi, Acc. Chem. Res., 54, 3390 2021 19. H. Chen, M. Ling, L. Hencz, H. Y. Ling, G. Li, Z. Lin, G. Liu, and S. Zhang, Chem. Rev., 118, 8936 2018 20. G. Ai, Y. Dai, Y. Ye, W. Mao, Z. Wang, H. Zhao, Y. Chen, J. Zhu, Y. Fu, V. Battaglia, J. Guo, V. Srinivasan, and G. Liu, Nano Energy, 16, 28 2015 21. K. Lee, J. Lee, S. Choi, K. Char, and J. W. Choi, ACS Energy Lett., 4, 94 2018 22. J. Ruhl, L. M. Riegger, M. Ghidiu, and W. G. Zeier, Adv. Energy Sustain. Res., 2, 2000077 2021 23. D...

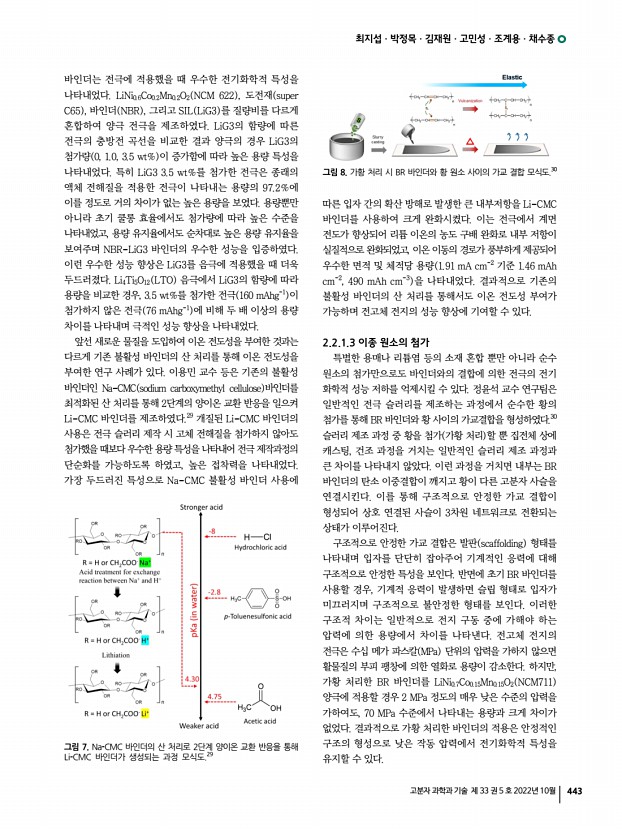

최지섭ㆍ박정목ㆍ김재원ㆍ고민성ㆍ조계용ㆍ채수종 고분자 과학과 기술 제 33 권 5 호 2022년 10월 443 바인더는 전극에 적용했을 때 우수한 전기화학적 특성을 나타내었다. LiNi0.6Co0.2Mn0.2O2 NCM 622 , 도전재 super C65 , 바인더 NBR , 그리고 SIL LiG3 를 질량비를 다르게 혼합하여 양극 전극을 제조하였다. LiG3의 함량에 따른 전극의 충방전 곡선을 비교한 결과 양극의 경우 LiG3의 첨가량 0, 1.0, 3.5 wt% 이 증가함에 따라 높은 용량 특성을 나타내었다. 특히 LiG3 3.5 wt%를 첨가한 전극은 종래의 액체 전해질을 적용한 전극이 나타내는 용량의 97.2%에 이를 정도로 거의 차이가 없는 높은 용량을 보였다. 용량뿐만 아니라 초기 쿨롱 효율에서도 첨가량에 따라 높은 수준을 나타내었고, 용량 유지율에서도 순차대로 높은 용량 유지율을 보여주며 NBR-LiG3 바인더의 우수한 성능을 입�...

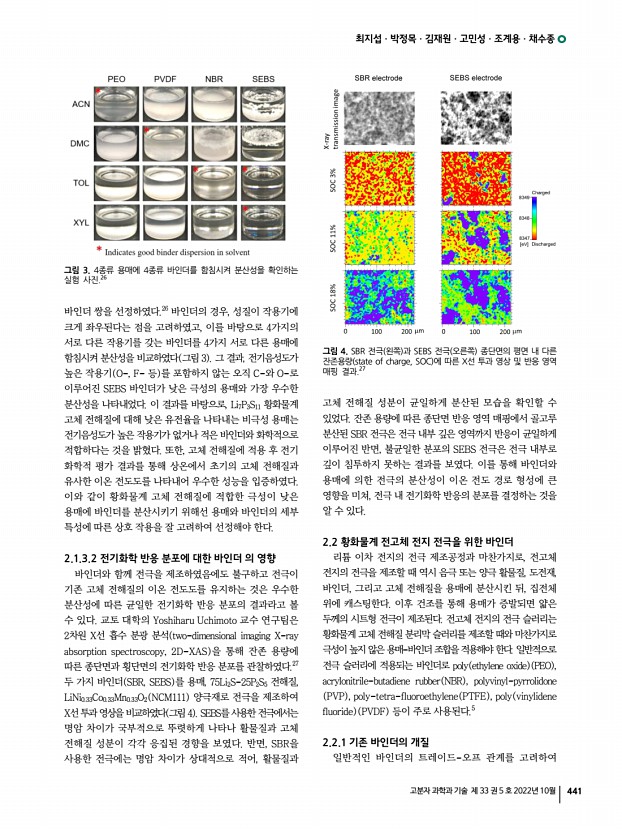

최지섭ㆍ박정목ㆍ김재원ㆍ고민성ㆍ조계용ㆍ채수종 고분자 과학과 기술 제 33 권 5 호 2022년 10월 441 바인더 쌍을 선정하였다.26 바인더의 경우, 성질이 작용기에 크게 좌우된다는 점을 고려하였고, 이를 바탕으로 4가지의 서로 다른 작용기를 갖는 바인더를 4가지 서로 다른 용매에 함침시켜 분산성을 비교하였다 그림 3 그 결과, 전기음성도가 높은 작용기 O-, F- 등 를 포함하지 않는 오직 C-와 O-로 이루어진 SEBS 바인더가 낮은 극성의 용매와 가장 우수한 분산성을 나타내었다. 이 결과를 바탕으로, Li7P3S11 황화물계 고체 전해질에 대해 낮은 유전율을 나타내는 비극성 용매는 전기음성도가 높은 작용기가 없거나 적은 바인더와 화학적으로 적합하다는 것을 밝혔다. 또한, 고체 전해질에 적용 후 전기 화학적 평가 결과를 통해 상온에서 초기의 고체 전해질과 �...

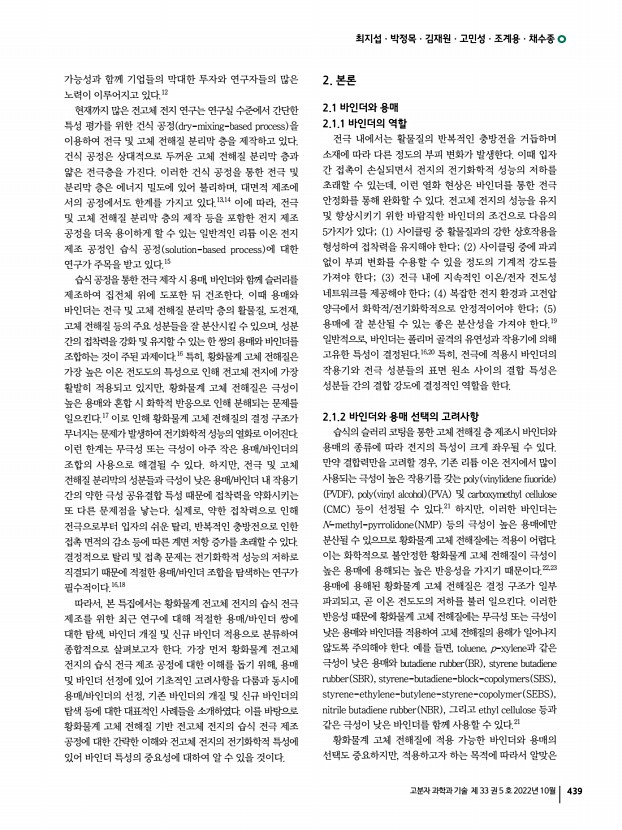

최지섭ㆍ박정목ㆍ김재원ㆍ고민성ㆍ조계용ㆍ채수종 고분자 과학과 기술 제 33 권 5 호 2022년 10월 439 가능성과 함께 기업들의 막대한 투자와 연구자들의 많은 노력이 이루어지고 있다.12 현재까지 많은 전고체 전지 연구는 연구실 수준에서 간단한 특성 평가를 위한 건식 공정 dry-mixing-based process 을 이용하여 전극 및 고체 전해질 분리막 층을 제작하고 있다. 건식 공정은 상대적으로 두꺼운 고체 전해질 분리막 층과 얇은 전극층을 가진다. 이러한 건식 공정을 통한 전극 및 분리막 층은 에너지 밀도에 있어 불리하며, 대면적 제조에 서의 공정에서도 한계를 가지고 있다.13,14 이에 따라, 전극 및 고체 전해질 분리막 층의 제작 등을 포함한 전지 제조 공정을 더욱 용이하게 할 수 있는 일반적인 리튬 이온 전지 제조 공정인 습식 공정 solution-based process 에 대한 �...

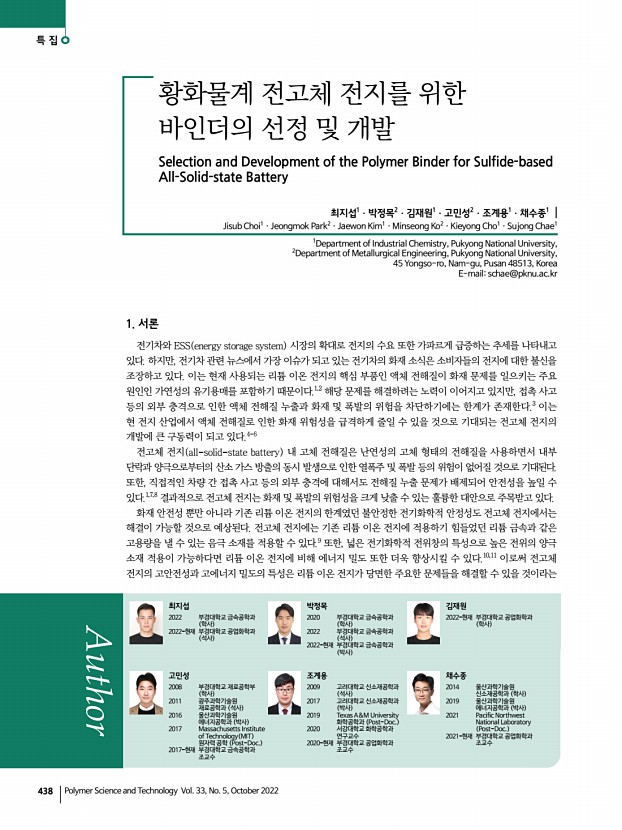

...Metallurgical Engineering, Pukyong National University, 45 Yongso-ro, Nam-gu, Pusan 48513, Korea E-mailschae@pknu.ac.kr 최지섭 2022 부경대학교 금속공학과 학사 2022-현재 부경대학교 공업화학과 석사 박정목 2020 부경대학교 금속공학과 학사 2022 부경대학교 금속공학과 석사 2022-현재 부경대학교 금속공학과 박사 김재원 2022-현재 부경대학교 공업화학과 학사 고민성 2008 부경대학교 재료공학부 학사 2011 광주과학기술원 재료공학과 석사 2016 울산과학기술원 에너지공학과 박사 2017 Massachusetts Institute of Technology MIT 원자력 공학 Post-Doc. 2017-현재 부경대학교 금속공학과 조교수 조계용 2009 고려대학교 신소재공학과 석사 2017 고려대학교 신소재공학과 박사 2019 Texas A&M University 화학공학과 Post-Doc. 2020 서강대학교 화학공학과 연구교수 2020-현재 부경대학교 공업화학과 조교수 채수종 2014 울산...
