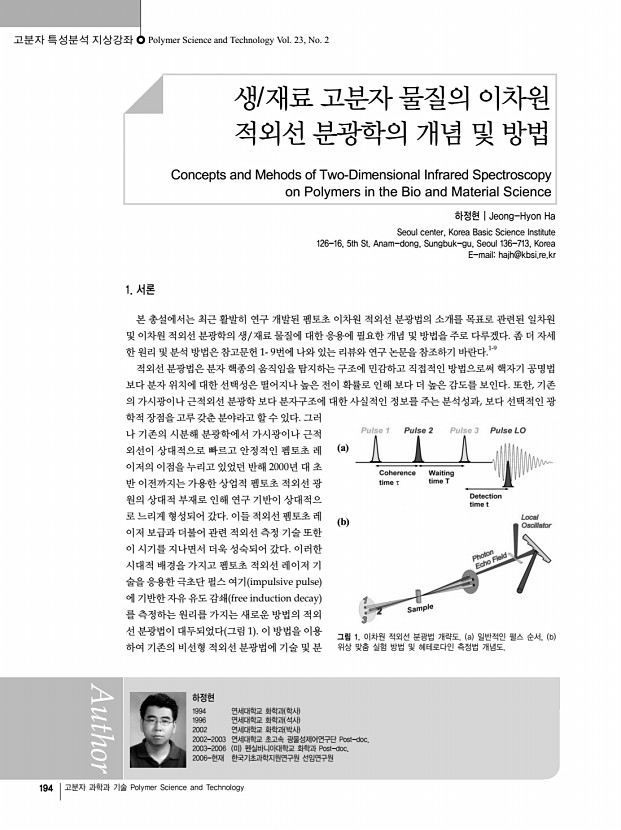

194 고분자 과학과 기술 Polymer Science and Technology 하정현 1994 연세대학교 화학과 학사 1996 연세대학교 화학과 석사 2002 연세대학교 화학과 박사 2002-2003 연세대학교 초고속 광물성제어연구단 Post-doc. 2003-2006 미 펜실바니아대학교 화학과 Post-doc. 2006-현재 한국기초과학지원연구원 선임연구원 a b 그림 1. 이차원 적외선 분광법 개략도. a 일반적인 펄스 순서, b 위상 맞춤 실험 방법 및 헤테로다인 측정법 개념도. 생/재료 고분자 물질의 이차원 적외선 분광학의 개념 및 방법 Concepts and Mehods of Two-Dimensional Infrared Spectroscopy on Polymers in the Bio and Material Science 하정현 | Jeong-Hyon Ha Seoul center, Korea Basic Science Institute 126-16, 5th St. Anam-dong, Sungbuk-gu, Seoul 136-713, Korea E-mailhajh@kbsi.re.kr 1. 서론 본 총설에서는 최근 활발히 연구 개발된 펨토초 이차원 적외선 분광법의 소개를 목표로 ...

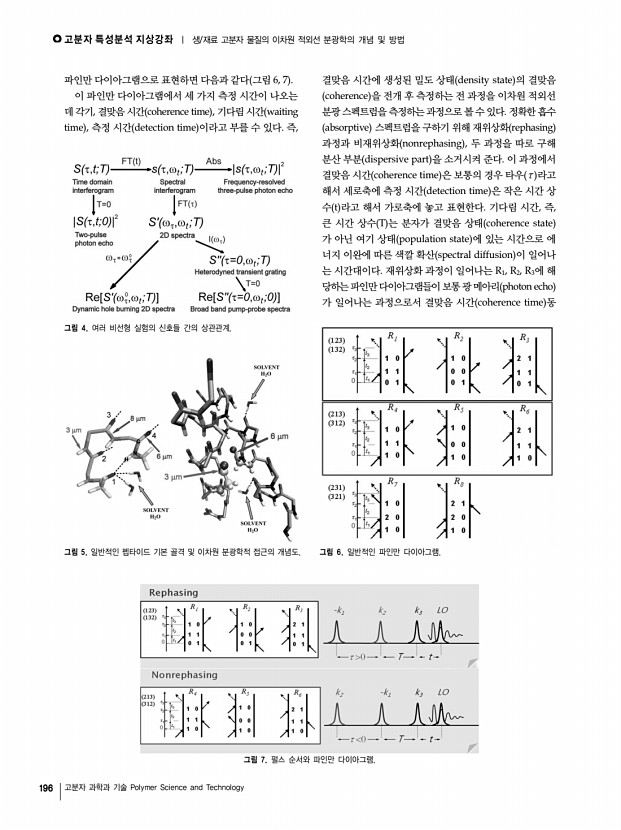

고분자 특성분석 지상강좌 | 생/재료 고분자 물질의 이차원 적외선 분광학의 개념 및 방법 196 고분자 과학과 기술 Polymer Science and Technology 그림 6. 일반적인 파인만 다이아그램. 그림 7. 펄스 순서와 파인만 다이아그램. 그림 4. 여러 비선형 실험의 신호들 간의 상관관계. 그림 5. 일반적인 펩타이드 기본 골격 및 이차원 분광학적 접근의 개념도. 파인만 다이아그램으로 표현하면 다음과 같다 그림 6, 7 이 파인만 다이아그램에서 세 가지 측정 시간이 나오는 데 각기, 결맞음 시간 coherence time , 기다림 시간 waiting time , 측정 시간 detection time 이라고 부를 수 있다. 즉, 결맞음 시간에 생성된 밀도 상태 density state 의 결맞음 coherence 을 전개 후 측정하는 전 과정을 이차원 적외선 분광 스펙트럼을측정하는 과정으로 볼 수 있다. 정확한 흡수 absorptive 스펙트럼을 구하�...

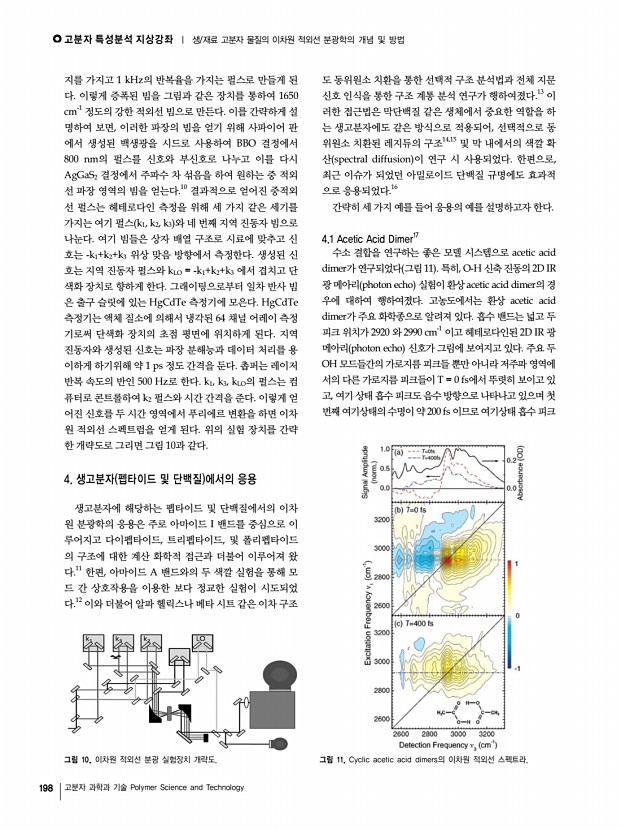

고분자 특성분석 지상강좌 | 생/재료 고분자 물질의 이차원 적외선 분광학의 개념 및 방법 198 고분자 과학과 기술 Polymer Science and Technology 그림 10. 이차원 적외선 분광 실험장치 개략도. 그림 11. Cyclic acetic acid dimers의 이차원 적외선 스펙트라. 지를 가지고 1 kHz의 반복율을 가지는 펄스로 만들게 된 다. 이렇게 증폭된 빔을 그림과 같은 장치를 통하여 1650 cm -1 정도의 강한 적외선 빔으로 만든다. 이를 간략하게 설 명하여 보면, 이러한 파장의 빔을 얻기 위해 사파이어 판 에서 생성된 백생광을 시드로 사용하여 BBO 결정에서 800 nm의 펄스를 신호와 부신호로 나누고 이를 다시 AgGaS2 결정에서 주파수 차 섞음을 하여 원하는 중 적외 선 파장 영역의 빔을 얻는다.10 결과적으로 얻어진 중적외 선 펄스는 헤테로다인 측정을 위해 세 가지 같은 세기를 가지는 여기 펄...

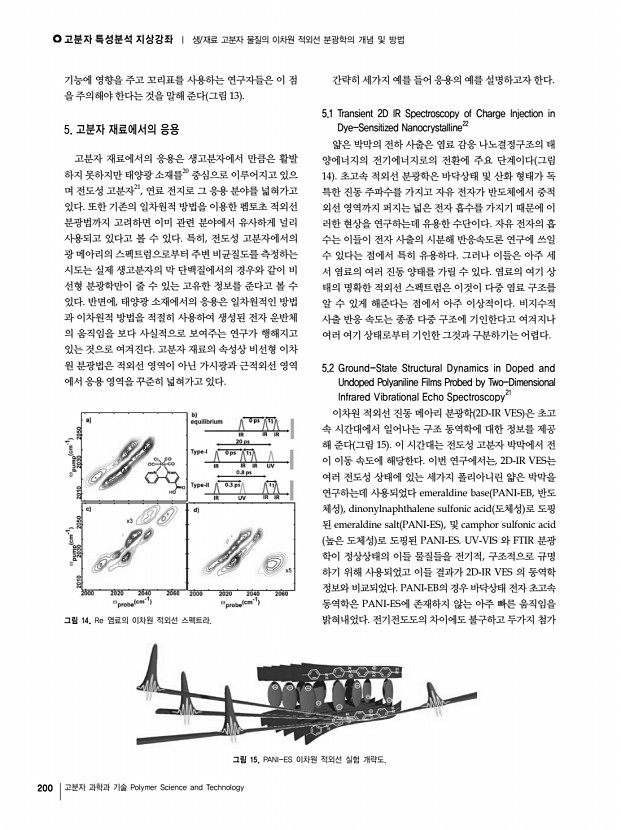

고분자 특성분석 지상강좌 | 생/재료 고분자 물질의 이차원 적외선 분광학의 개념 및 방법 200 고분자 과학과 기술 Polymer Science and Technology 그림 14. Re 염료의 이차원 적외선 스펙트라. 그림 15. PANI-ES 이차원 적외선 실험 개략도. 기능에 영향을 주고 꼬리표를 사용하는 연구자들은 이 점 을 주의해야 한다는 것을 말해 준다 그림 13 5. 고분자 재료에서의 응용 고분자 재료에서의 응용은 생고분자에서 만큼은 활발 하지 못하지만 태양광 소재를20 중심으로 이루어지고 있으 며 전도성 고분자21, 연료 전지로 그 응용 분야를 넓혀가고 있다. 또한 기존의 일차원적 방법을 이용한 펨토초 적외선 분광법까지 고려하면 이미 관련 분야에서 유사하게 널리 사용되고 있다고 볼 수 있다. 특히, 전도성 고분자에서의 광 메아리의 스펙트럼으로부터 주변 비균질도를 측정하...

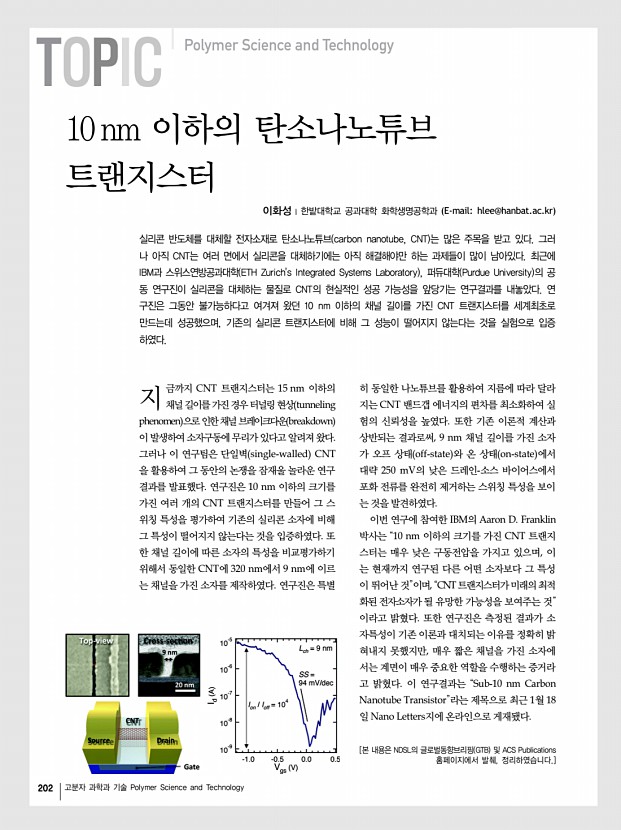

202 고분자 과학과 기술 Polymer Science and Technology 지 이화성 한밭대학교 공과대학 화학생명공학과 E-mailhlee@hanbat.ac.kr 실리콘 반도체를 대체할 전자소재로 탄소나노튜브 carbon nanotube, CNT 는 많은 주목을 받고 있다. 그러 나 아직 CNT는 여러 면에서 실리콘을 대체하기에는 아직 해결해야만 하는 과제들이 많이 남아있다. 최근에 IBM과 스위스연방공과대학 ETH Zurichs Integrated Systems Laboratory , 퍼듀대학 Purdue University 의 공 동 연구진이 실리콘을 대체하는 물질로 CNT의 현실적인 성공 가능성을 앞당기는 연구결과를 내놓았다. 연 구진은 그동안 불가능하다고 여겨져 왔던 10 nm 이하의 채널 길이를 가진 CNT 트랜지스터를 세계최초로 만드는데 성공했으며, 기존의 실리콘 트랜지스터에 비해 그 성능이 떨어지지 않는다는 것을 실험으로 입증 하였다. 금까지 CNT 트랜지스터...
