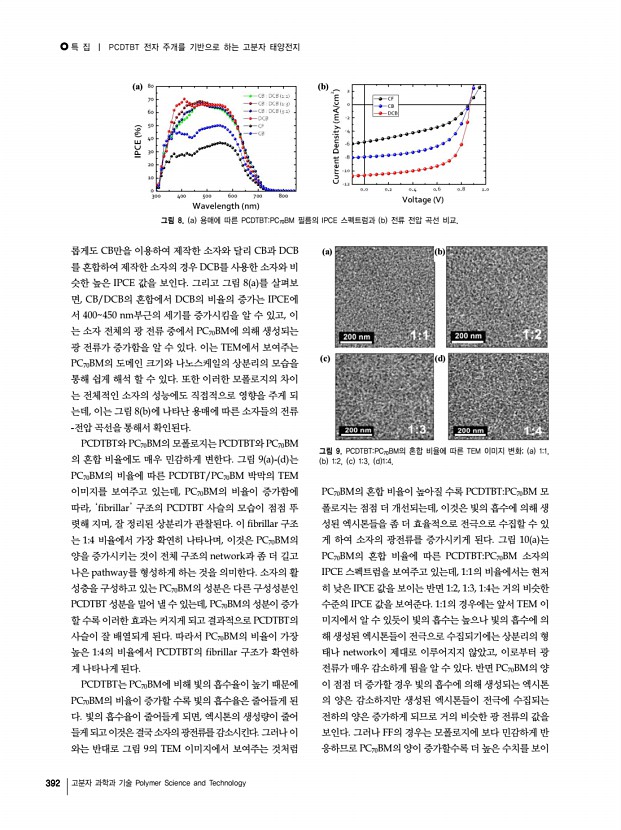

특 집 | PCDTBT 전자 주개를 기반으로 하는 고분자 태양전지 392 고분자 과학과 기술 Polymer Science and Technology a b c d 그림 9. PCDTBTPC70BM의 혼합 비율에 따른 TEM 이미지 변화; a 11, b 12, c 13, d 14. a b 그림 8. a 용매에 따른 PCDTBTPC70BM 필름의 IPCE 스펙트럼과 b 전류 전압 곡선 비교. 롭게도 CB만을 이용하여 제작한 소자와 달리 CB과 DCB 를 혼합하여 제작한 소자의 경우 DCB를 사용한 소자와 비 슷한 높은 IPCE 값을 보인다. 그리고 그림 8 a 를 살펴보 면, CB/DCB의 혼합에서 DCB의 비율의 증가는 IPCE에 서 400450 nm부근의 세기를 증가시킴을 알 수 있고, 이 는 소자 전체의 광 전류 중에서 PC70BM에 의해 생성되는 광 전류가 증가함을 알 수 있다. 이는 TEM에서 보여주는 PC70BM의 도메인 크기와 나노스케일의 상분리의 모습을 통해 쉽게 해석 할 수 있다. 또한 이러한 모폴로지의 차이 는 전...

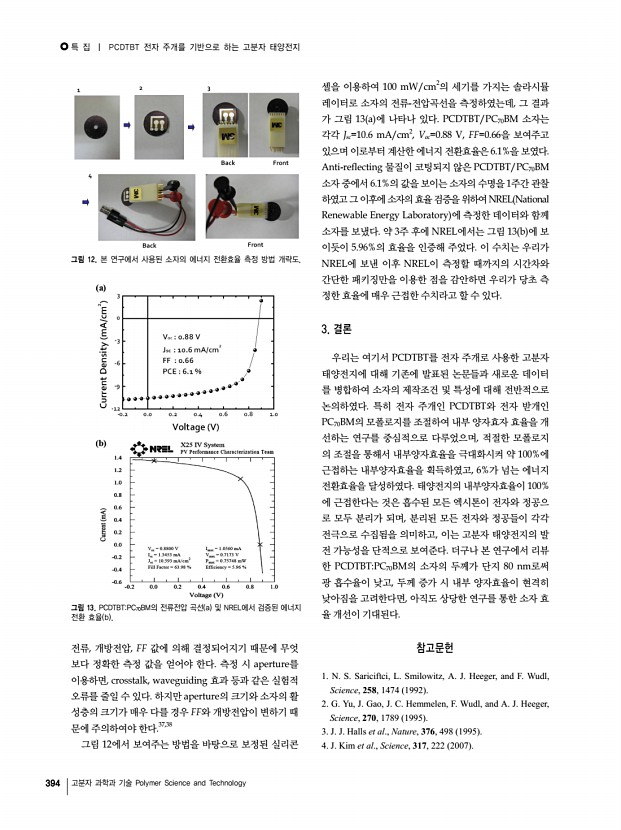

특 집 | PCDTBT 전자 주개를 기반으로 하는 고분자 태양전지 394 고분자 과학과 기술 Polymer Science and Technology a b 그림 13. PCDTBTPC70BM의 전류전압 곡선 a 및 NREL에서 검증된 에너지 전환 효율 b 그림 12. 본 연구에서 사용된 소자의 에너지 전환효율 측정 방법 개략도. 전류, 개방전압, FF 값에 의해 결정되어지기 때문에 무엇 보다 정확한 측정 값을 얻어야 한다. 측정 시 aperture를 이용하면, crosstalk, waveguiding 효과 등과 같은 실험적 오류를 줄일 수 있다. 하지만 aperture의 크기와 소자의 활 성층의 크기가 매우 다를 경우 FF와 개방전압이 변하기 때 문에 주의하여야 한다.37,38 그림 12에서 보여주는 방법을 바탕으로 보정된 실리콘 셀을 이용하여 100 mW/cm2의 세기를 가지는 솔라시뮬 레이터로 소자의 전류-전압곡선을 측정하였는데, 그 결과 가 그림 13 a 에 나타나 있다. PCDT...

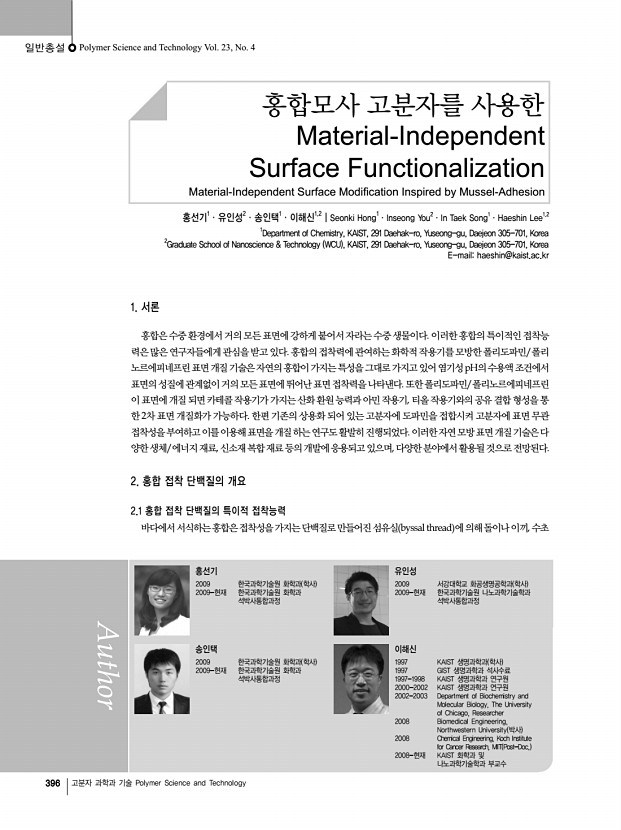

일반총설 Polymer Science and Technology Vol. 23, No. 4 396 고분자 과학과 기술 Polymer Science and Technology 홍선기 2009 한국과학기술원 화학과 학사 2009-현재 한국과학기술원 화학과 석박사통합과정 유인성 2009 서강대학교 화공생명공학과 학사 2009-현재 한국과학기술원 나노과학기술학과 석박사통합과정 송인택 2009 한국과학기술원 화학과 학사 2009-현재 한국과학기술원 화학과 석박사통합과정 이해신 1997 KAIST 생명과학과 학사 1997 GIST 생명과학과 석사수료 1997-1998 KAIST 생명과학과 연구원 2000-2002 KAIST 생명과학과 연구원 2002-2003 Department of Biochemistry and Molecular Biology, The University of Chicago, Researcher 2008 Biomedical Engineering, Northwestern University 박사 2008 Chemical Engineering, Koch Institute for Cancer Research, MIIT Post-Doc. 2008-현재 KAIST 화학과 및 나노과학기술학과 부교수 홍합모사 고분자를 �...

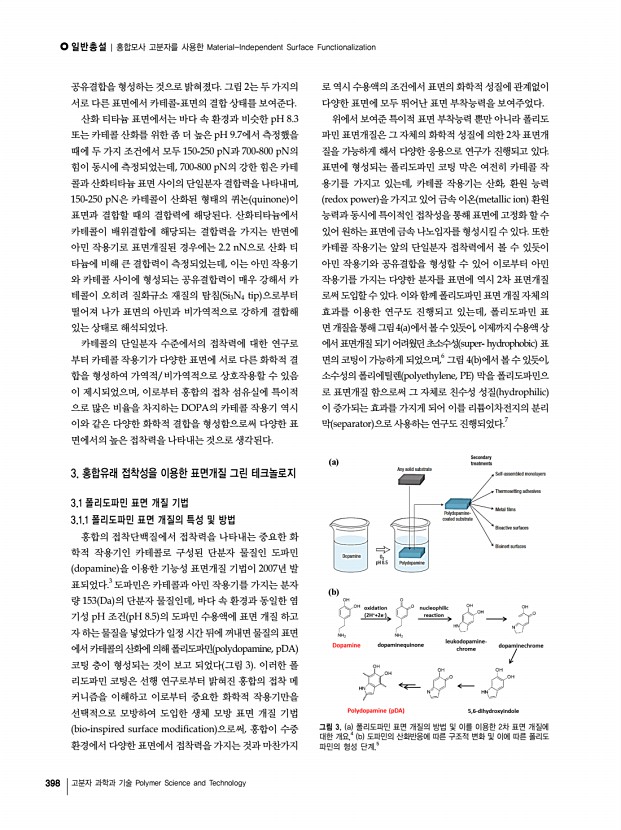

일반총설 | 홍합모사 고분자를 사용한 Material-Independent Surface Functionalization 398 고분자 과학과 기술 Polymer Science and Technology a b 그림 3. a 폴리도파민 표면 개질의 방법 및 이를 이용한 2차 표면 개질에 대한 개요,4 b 도파민의 산화반응에 따른 구조적 변화 및 이에 따른 폴리도 파민의 형성 단계.5 공유결합을 형성하는 것으로 밝혀졌다. 그림 2는 두 가지의 서로 다른 표면에서 카테콜-표면의 결합 상태를 보여준다. 산화 티타늄 표면에서는 바다 속 환경과 비슷한 pH 8.3 또는 카테콜 산화를 위한 좀 더 높은 pH 9.7에서 측정했을 때에 두 가지 조건에서 모두 150-250 pN과 700-800 pN의 힘이 동시에 측정되었는데, 700-800 pN의 강한 힘은 카테 콜과 산화티타늄 표면 사이의 단일분자 결합력을 나타내며, 150-250 pN은 카테콜이 산화된 형태의 퀴논 quinone 이 표면과 결합할 때의 �...

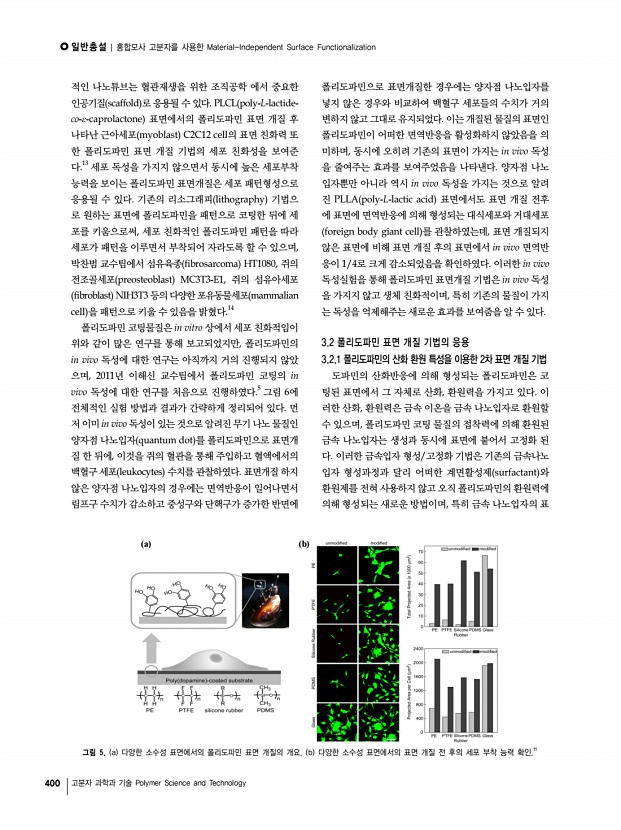

일반총설 | 홍합모사 고분자를 사용한 Material-Independent Surface Functionalization 400 고분자 과학과 기술 Polymer Science and Technology a b 그림 5. a 다양한 소수성 표면에서의 폴리도파민 표면 개질의 개요, b 다양한 소수성 표면에서의 표면 개질 전 후의 세포 부착 능력 확인.11 적인 나노튜브는 혈관재생을 위한 조직공학 에서 중요한 인공기질 scaffold 로 응용될 수 있다. PLCL poly-L-lactideco-ε-caprolactone 표면에서의 폴리도파민 표면 개질 후 나타난 근아세포 myoblast C2C12 cell의 표면 친화력 또 한 폴리도파민 표면 개질 기법의 세포 친화성을 보여준 다.13 세포 독성을 가지지 않으면서 동시에 높은 세포부착 능력을 보이는 폴리도파민 표면개질은 세포 패턴형성으로 응용될 수 있다. 기존의 리소그래피 lithography 기법으 로 원하는 표면에 폴리도파민을 패턴으로 코팅한 뒤에 �...
