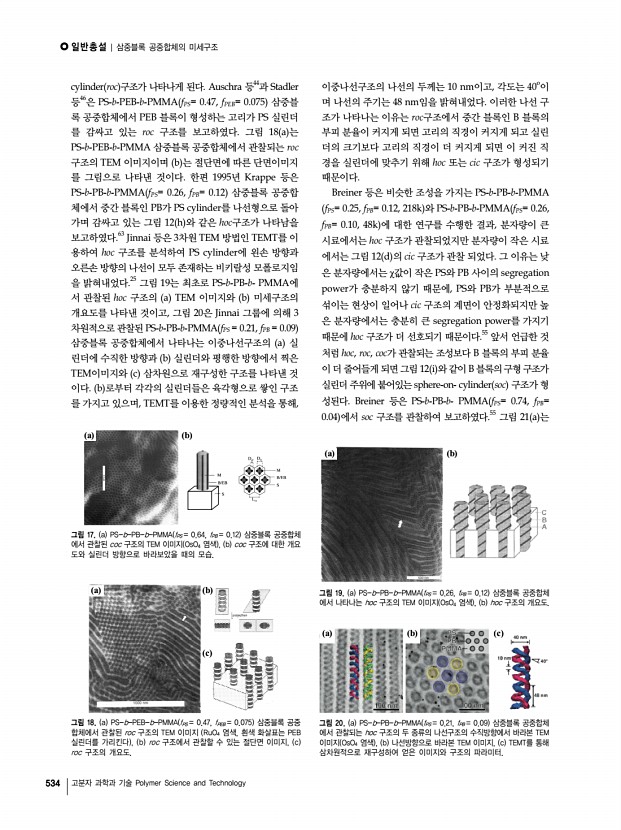

일반총설 | 삼중블록 공중합체의 미세구조 534 고분자 과학과 기술 Polymer Science and Technology a b 그림 19. a PS-b-PB-b-PMMA fPS = 0.26, fPB = 0.12 삼중블록 공중합체 에서 나타나는 hoc 구조의 TEM 이미지 OsO4 염색 , b hoc 구조의 개요도. a b c 그림 20. a PS-b-PB-b-PMMA fPS = 0.21, fPB = 0.09 삼중블록 공중합체 에서 관찰되는 hoc 구조의 두 종류의 나선구조의 수직방향에서 바라본 TEM 이미지 OsO4 염색 , b 나선방향으로 바라본 TEM 이미지, c TEMT를 통해 삼차원적으로 재구성하여 얻은 이미지와 구조의 파라미터. a b 그림 17. a PS-b-PB-b-PMMA fPS = 0.64, fPB = 0.12 삼중블록 공중합체 에서 관찰된 coc 구조의 TEM 이미지 OsO4 염색 , b coc 구조에 대한 개요 도와 실린더 방향으로 바라보았을 때의 모습. a b c 그림 18. a PS-b-PEB-b-PMMA fPS = 0.47, fPEB = 0.075 삼중블록 공중 합체에서 관찰된 roc 구조의 TEM 이미지 RuO...

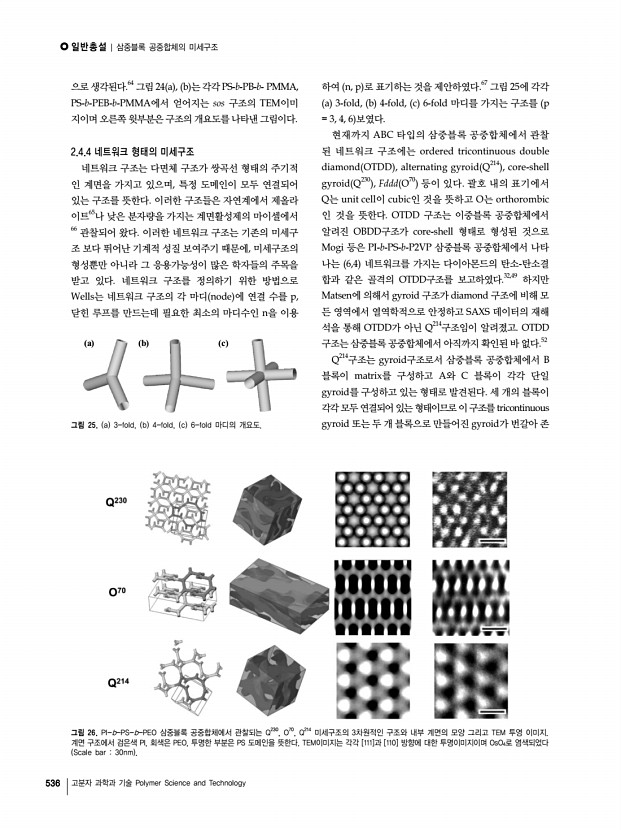

일반총설 | 삼중블록 공중합체의 미세구조 536 고분자 과학과 기술 Polymer Science and Technology a b c 그림 25. a 3-fold, b 4-fold, c 6-fold 마디의 개요도. 그림 26. PI-b-PS-b-PEO 삼중블록 공중합체에서 관찰되는 Q230, O70, Q214 미세구조의 3차원적인 구조와 내부 계면의 모양 그리고 TEM 투영 이미지. 계면 구조에서 검은색 PI, 회색은 PEO, 투명한 부분은 PS 도메인을 뜻한다. TEM이미지는 각각 [111]과 [110] 방향에 대한 투명이미지이며 OsO4로 염색되었다 Scale bar 30nm 으로 생각된다.64 그림 24 a , b 는 각각 PS-b-PB-b- PMMA, PS-b-PEB-b-PMMA에서 얻어지는 sos 구조의 TEM이미 지이며 오른쪽 윗부분은 구조의 개요도를 나타낸 그림이다. 2.4.4 네트워크 형태의 미세구조 네트워크 구조는 다면체 구조가 쌍곡선 형태의 주기적 인 계면을 가지고 있으며, 특정 도메인이 모두 연결되어 있는 구조를 뜻한�...

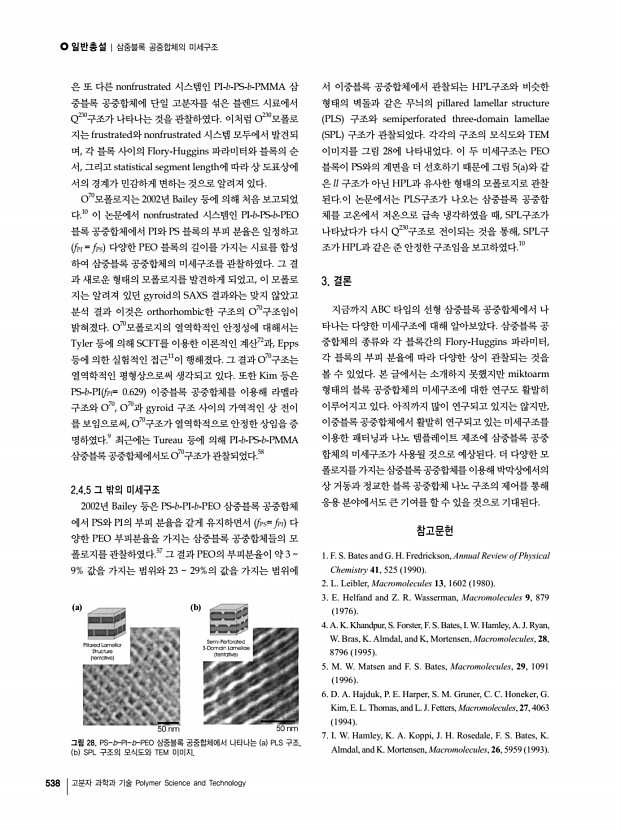

일반총설 | 삼중블록 공중합체의 미세구조 538 고분자 과학과 기술 Polymer Science and Technology a b 그림 28. PS-b-PI-b-PEO 삼중블록 공중합체에서 나타나는 a PLS 구조, b SPL 구조의 모식도와 TEM 이미지. 은 또 다른 nonfrustrated 시스템인 PI-b-PS-b-PMMA 삼 중블록 공중합체에 단일 고분자를 섞은 블렌드 시료에서 Q230구조가 나타나는 것을 관찰하였다. 이처럼 O230모폴로 지는 frustrated와 nonfrustrated 시스템 모두에서 발견되 며, 각 블록 사이의 Flory-Huggins 파라미터와 블록의 순 서, 그리고 statistical segment length에 따라 상 도표상에 서의 경계가 민감하게 변하는 것으로 알려져 있다. O70모폴로지는 2002년 Bailey 등에 의해 처음 보고되었 다.10 이 논문에서 nonfrustrated 시스템인 PI-b-PS-b-PEO 블록 공중합체에서 PI와 PS 블록의 부피 분율은 일정하고 fPI = fPS 다양한 PEO 블록의 길이를 가지는 ...

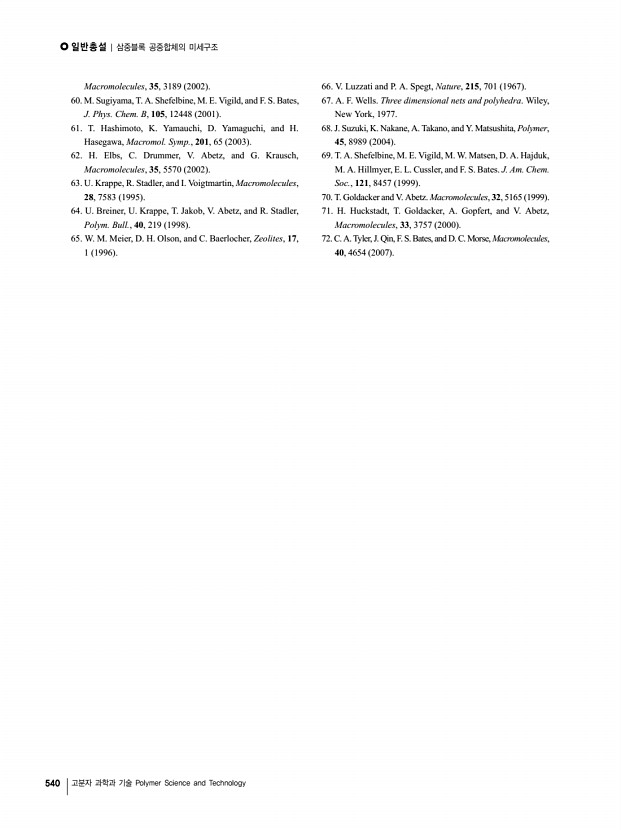

일반총설 | 삼중블록 공중합체의 미세구조 540 고분자 과학과 기술 Polymer Science and Technology Macromolecules, 35, 3189 2002 60. M. Sugiyama, T. A. Shefelbine, M. E. Vigild, and F. S. Bates, J. Phys. Chem. B, 105, 12448 2001 61. T. Hashimoto, K. Yamauchi, D. Yamaguchi, and H. Hasegawa, Macromol. Symp., 201, 65 2003 62. H. Elbs, C. Drummer, V. Abetz, and G. Krausch, Macromolecules, 35, 5570 2002 63. U. Krappe, R. Stadler, and I. Voigtmartin, Macromolecules, 28, 7583 1995 64. U. Breiner, U. Krappe, T. Jakob, V. Abetz, and R. Stadler, Polym. Bull., 40, 219 1998 65. W. M. Meier, D. H. Olson, and C. Baerlocher, Zeolites, 17, 1 1996 66. V. Luzzati and P. A. Spegt, Nature, 215, 701 1967 67. A. F. Wells. Three dimensional nets and polyhedra. Wiley, New York, 1977. 68. J. Suzuki, K. Nakane, A. Takano, and Y. Matsushita, Polymer, 45, 8989 2004 69. T. A. Shefelbine, M. E. Vigild, M. W. Matsen, D. A. Hajduk, M. A. Hillmyer, E. L. Cussler, and F. S. Bates. J. Am. Chem. Soc.,...

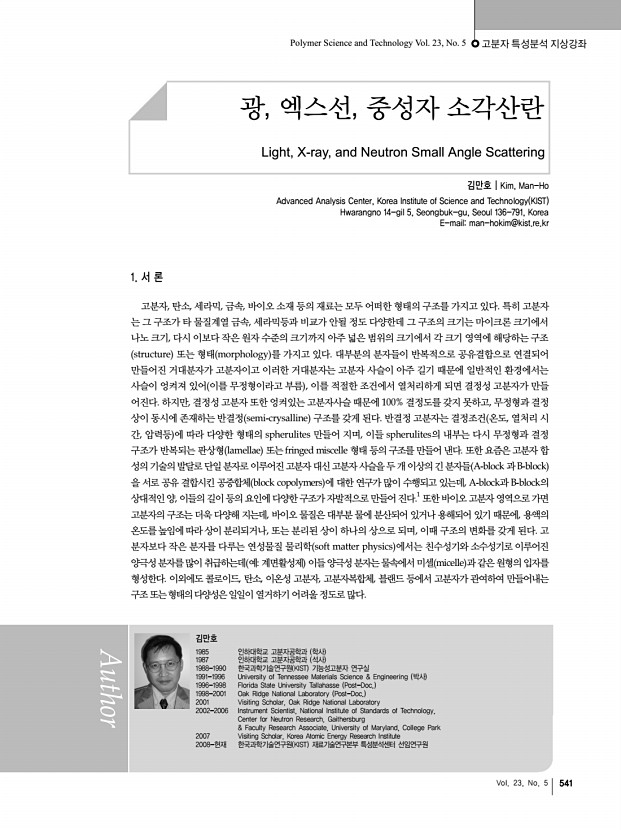

Polymer Science and Technology Vol. 23, No. 5 고분자 특성분석 지상강좌 Vol. 23, No. 5 541 김만호 1985 인하대학교 고분자공학과 학사 1987 인하대학교 고분자공학과 석사 1988-1990 한국과학기술연구원 KIST 기능성고분자 연구실 1991-1996 University of Tennessee Materials Science & Engineering 박사 1996-1998 Florida State University Tallahasse Post-Doc. 1998-2001 Oak Ridge National Laboratory Post-Doc. 2001 Visiting Scholar, Oak Ridge National Laboratory 2002-2006 Instrument Scientist, National Institute of Standards of Technology, Center for Neutron Research, Gaithersburg & Faculty Research Associate, University of Maryland, College Park 2007 Visiting Scholar, Korea Atomic Energy Research Institute 2008-현재 한국과학기술연구원 KIST 재료기술연구본부 특성분석센터 선임연구원 광, 엑스선, 중성자 소각산란 Light, X-ray, and Neutron Small Angle Scattering 김만호 | Kim, Man-Ho Advanced Analysis Center...
