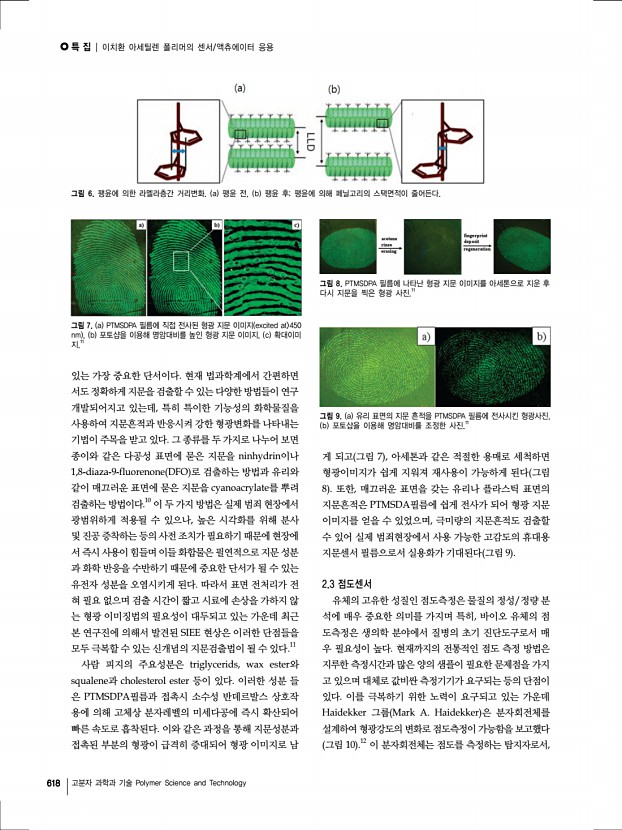

특 집 | 이치환 아세틸렌 폴리머의 센서/액츄에이터 응용 618 고분자 과학과 기술 Polymer Science and Technology 그림 8. PTMSDPA 필름에 나타난 형광 지문 이미지를 아세톤으로 지운 후 다시 지문을 찍은 형광 사진.11 그림 7. a PTMSDPA 필름에 직접 전사된 형광 지문 이미지 excited at 450 nm , b 포토샵을 이용해 명암대비를 높인 형광 지문 이미지, c 확대이미 지.11 그림 9. a 유리 표면의 지문 흔적을 PTMSDPA 필름에 전사시킨 형광사진, b 포토샵을 이용해 명암대비를 조정한 사진.11 그림 6. 팽윤에 의한 라멜라층간 거리변화. a 팽윤 전, b 팽윤 후; 팽윤에 의해 페닐고리의 스택면적이 줄어든다. 있는 가장 중요한 단서이다. 현재 법과학계에서 간편하면 서도 정확하게 지문을 검출할 수 있는 다양한 방법들이 연구 개발되어지고 있는데, 특히 특이한 기능성의 화학물질을 사용하...

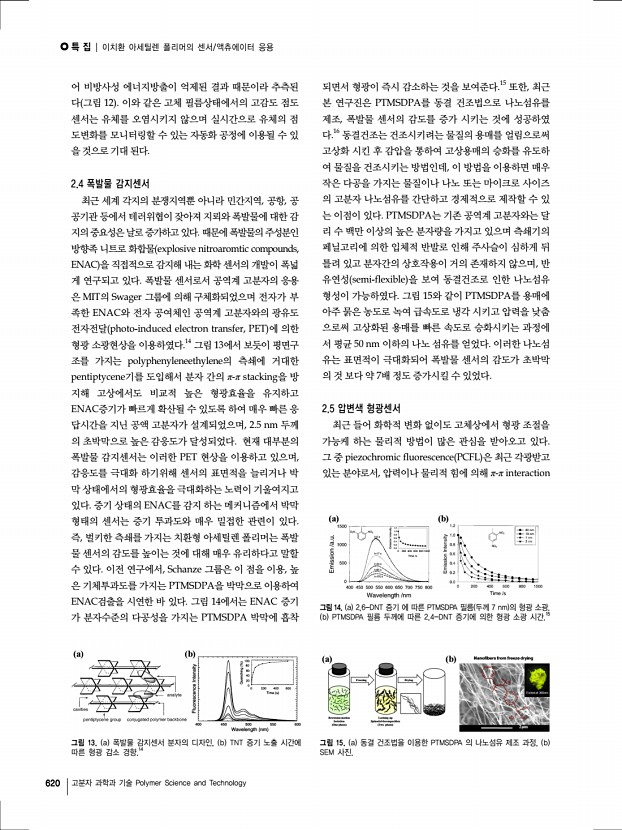

특 집 | 이치환 아세틸렌 폴리머의 센서/액츄에이터 응용 620 고분자 과학과 기술 Polymer Science and Technology a b 그림 13. a 폭발물 감지센서 분자의 디자인, b TNT 증기 노출 시간에 따른 형광 감소 경향.14 a b 그림 14. a 2,6-DNT 증기 에 따른 PTMSDPA 필름 두께 7 nm 의 형광 소광, b PTMSDPA 필름 두께에 따른 2,4-DNT 증기에 의한 형광 소광 시간.15 a b 그림 15. a 동결 건조법을 이용한 PTMSDPA 의 나노섬유 제조 과정, b SEM 사진. 어 비방사성 에너지방출이 억제된 결과 때문이라 추측된 다 그림 12 이와 같은 고체 필름상태에서의 고감도 점도 센서는 유체를 오염시키지 않으며 실시간으로 유체의 점 도변화를 모니터링할 수 있는 자동화 공정에 이용될 수 있 을 것으로 기대 된다. 2.4 폭발물 감지센서 최근 세계 각지의 분쟁지역뿐 아니라 민간지역, 공항, 공 공기관 등에서 테러위�...

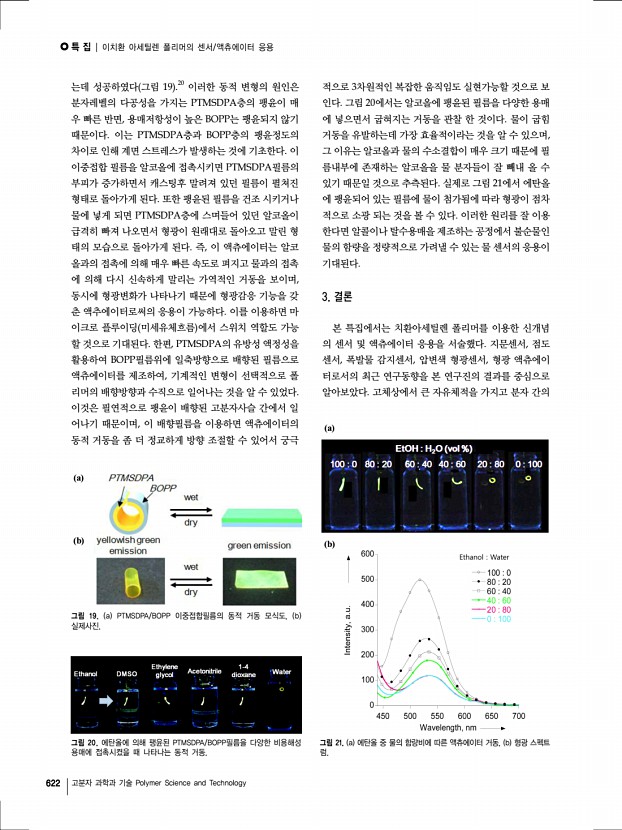

특 집 | 이치환 아세틸렌 폴리머의 센서/액츄에이터 응용 622 고분자 과학과 기술 Polymer Science and Technology a b 그림 21. a 에탄올 중 물의 함량비에 따른 액츄에이터 거동, b 형광 스펙트 럼. a b 그림 19. a PTMSDPA/BOPP 이중접합필름의 동적 거동 모식도, b 실제사진. 그림 20. 에탄올에 의해 팽윤된 PTMSDPA/BOPP필름을 다양한 비용해성 용매에 접촉시켰을 때 나타나는 동적 거동. 는데 성공하였다 그림 19 .20 이러한 동적 변형의 원인은 분자레벨의 다공성을 가지는 PTMSDPA층의 팽윤이 매 우 빠른 반면, 용매저항성이 높은 BOPP는 팽윤되지 않기 때문이다. 이는 PTMSDPA층과 BOPP층의 팽윤정도의 차이로 인해 계면 스트레스가 발생하는 것에 기초한다. 이 이중접합 필름을 알코올에 접촉시키면 PTMSDPA필름의 부피가 증가하면서 캐스팅후 말려져 있던 필름이 펼쳐진 형태로 돌아가�...

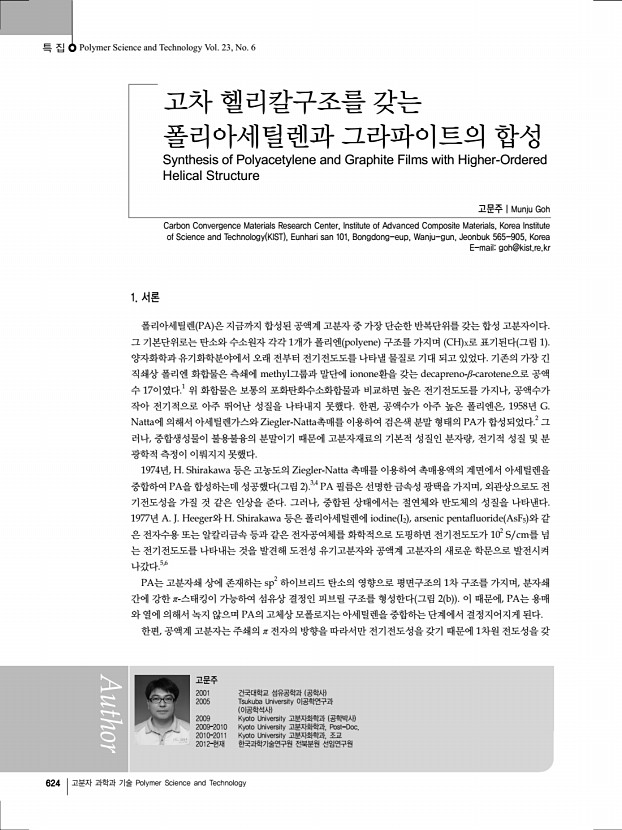

특 집 Polymer Science and Technology Vol. 23, No. 6 624 고분자 과학과 기술 Polymer Science and Technology 고차 헬리칼구조를 갖는 폴리아세틸렌과 그라파이트의 합성 Synthesis of Polyacetylene and Graphite Films with Higher-Ordered Helical Structure 고문주 | Munju Goh Carbon Convergence Materials Research Center, Institute of Advanced Composite Materials, Korea Institute of Science and Technology KIST , Eunhari san 101, Bongdong-eup, Wanju-gun, Jeonbuk 565-905, Korea E-mailgoh@kist.re.kr 고문주 2001 건국대학교 섬유공학과 공학사 2005 Tsukuba University 이공학연구과 이공학석사 2009 Kyoto University 고분자화학과 공학박사 2009–2010 Kyoto University 고분자화학과, Post-Doc. 2010–2011 Kyoto University 고분자화학과, 조교 2012–현재 한국과학기술연구원 전북분원 선임연구원 1. 서론 폴리아세틸렌 PA 은 지금까지 합성된 공액계 고분자 중 가장 단순한 반복단위를 �...

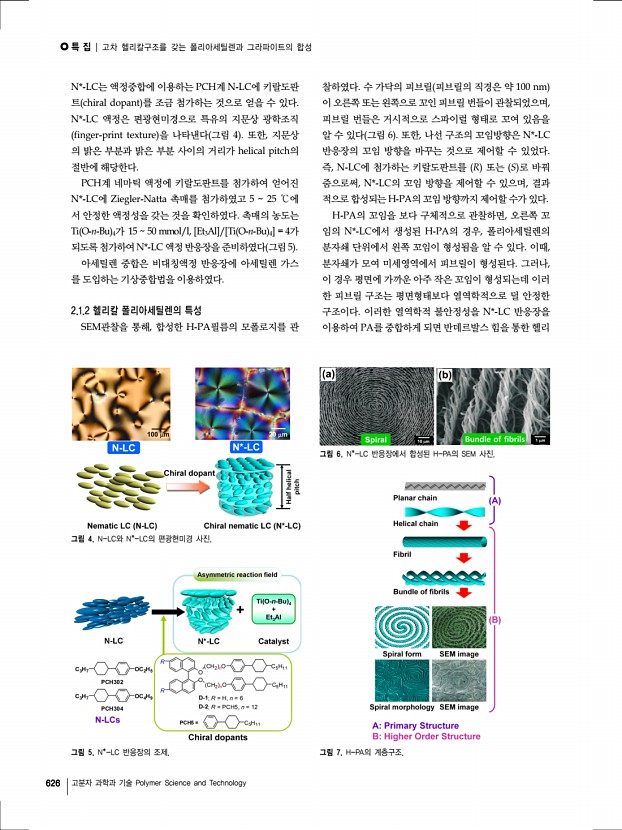

특 집 | 고차 헬리칼구조를 갖는 폴리아세틸렌과 그라파이트의 합성 626 고분자 과학과 기술 Polymer Science and Technology 그림 4. N-LC와 N*-LC의 편광현미경 사진. 그림 6. N*-LC 반응장에서 합성된 H-PA의 SEM 사진. 그림 5. N*-LC 반응장의 조제. 그림 7. H-PA의 계층구조. N*-LC는 액정중합에 이용하는 PCH계 N-LC에 키랄도판 트 chiral dopant 를 조금 첨가하는 것으로 얻을 수 있다. N*-LC 액정은 편광현미경으로 특유의 지문상 광학조직 finger-print texture 을 나타낸다 그림 4 또한, 지문상 의 밝은 부분과 밝은 부분 사이의 거리가 helical pitch의 절반에 해당한다. PCH계 네마틱 액정에 키랄도판트를 첨가하여 얻어진 N*-LC에 Ziegler-Natta 촉매를 첨가하였고 5 25 ℃에 서 안정한 액정성을 갖는 것을 확인하였다. 촉매의 농도는 Ti O-n-Bu 4가 15 50 mmol/l, [Et3Al]/[Ti O-n-Bu 4] = 4가 되도록 첨가하여 N*-LC �...
