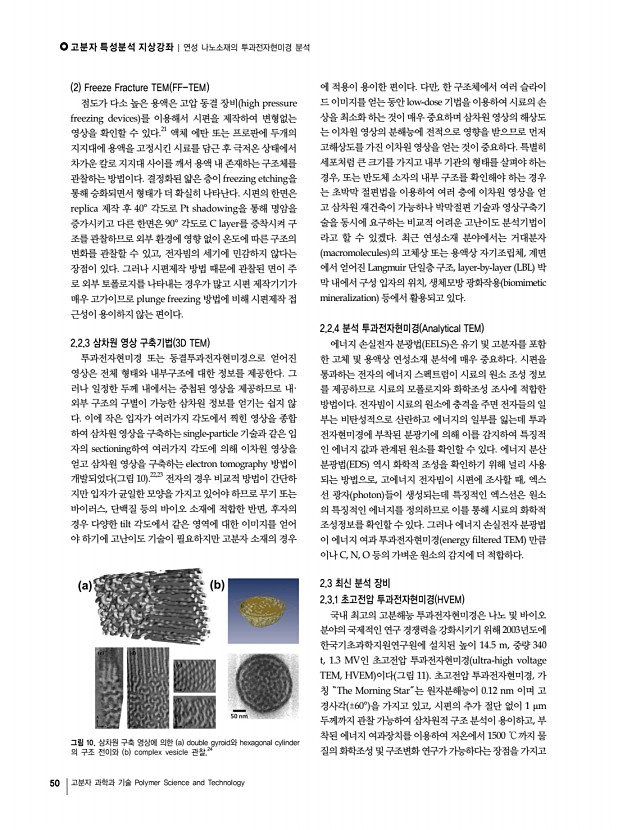

고분자 특성분석 지상강좌 | 연성 나노소재의 투과전자현미경 분석 50 고분자 과학과 기술 Polymer Science and Technology 그림 10. 삼차원 구축 영상에 의한 a double gyroid와 hexagonal cylinder 의 구조 전이와 b complex vesicle 관찰.24 2 Freeze Fracture TEM FF-TEM 점도가 다소 높은 용액은 고압 동결 장비 high pressure freezing devices 를 이용해서 시편을 제작하여 변형없는 영상을 확인할 수 있다.21 액체 에탄 또는 프로판에 두개의 지지대에 용액을 고정시킨 시료를 담근 후 극저온 상태에서 차가운 칼로 지지대 사이를 깨서 용액 내 존재하는 구조체를 관찰하는 방법이다. 결정화된 얇은 층이 freezing etching을 통해 승화되면서 형태가 더 확실히 나타난다. 시편의 한면은 replica 제작 후 40° 각도로 Pt shadowing을 통해 명암을 증가시키고 다른 한면은 90° 각도로 C layer를 증착시켜 구 조를 관�...

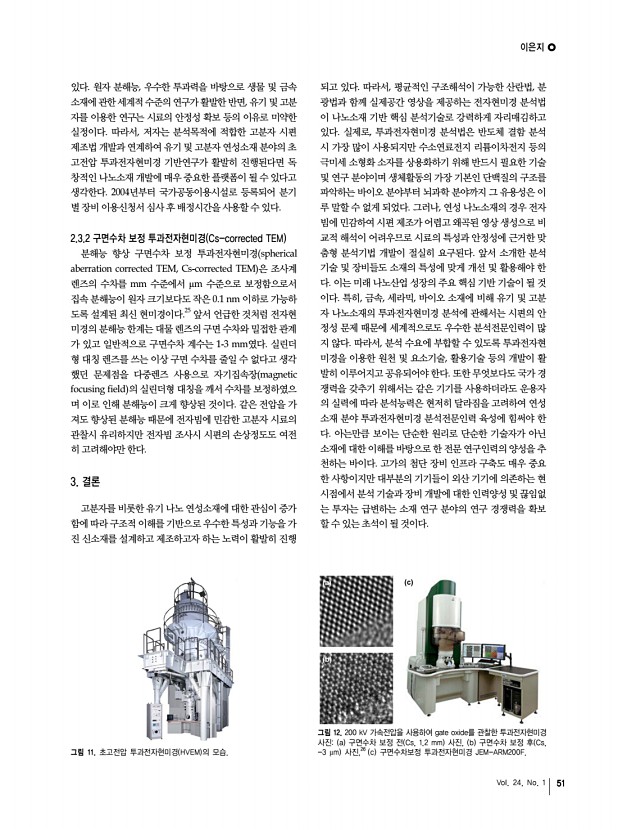

...�� 실제공간 영상을 제공하는 전자현미경 분석법 이 나노소재 기반 핵심 분석기술로 강력하게 자리매김하고 있다. 실제로, 투과전자현미경 분석법은 반도체 결함 분석 시 가장 많이 사용되지만 수소연료전지 리튬이차전지 등의 극미세 소형화 소자를 상용화하기 위해 반드시 필요한 기술 및 연구 분야이며 생체활동의 가장 기본인 단백질의 구조를 파악하는 바이오 분야부터 뇌과학 분야까지 그 유용성은 이 루 말할 수 없게 되었다. 그러나, 연성 나노소재의 경우 전자 빔에 민감하여 시편 제조가 어렵고 왜곡된 영상 생성으로 비 교적 해석이 어려우므로 시료의 특성과 안정성에 근거한 맞 춤형 분석기법 개발이 절실히 요구된다. 앞서 소개한 분석 기술 및 장비들도 소재의 특성에 맞게 개선 및 활용해야 한 다. 이는 미래 나노산업 성장의 주요 핵심 기�...

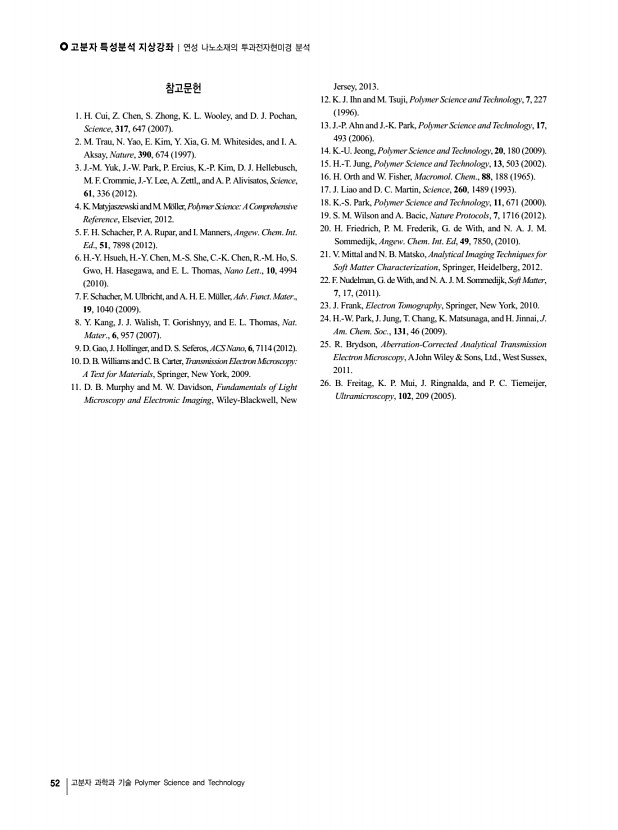

고분자 특성분석 지상강좌 | 연성 나노소재의 투과전자현미경 분석 52 고분자 과학과 기술 Polymer Science and Technology 참고문헌 1. H. Cui, Z. Chen, S. Zhong, K. L. Wooley, and D. J. Pochan, Science, 317, 647 2007 2. M. Trau, N. Yao, E. Kim, Y. Xia, G. M. Whitesides, and I. A. Aksay, Nature, 390, 674 1997 3. J.-M. Yuk, J.-W. Park, P. Ercius, K.-P. Kim, D. J. Hellebusch, M. F. Crommie, J.-Y. Lee, A. Zettl,, and A. P. Alivisatos, Science, 61, 336 2012 4. K. Matyjaszewski and M. Möller, Polymer ScienceA Comprehensive Reference, Elsevier, 2012. 5. F. H. Schacher, P. A. Rupar, and I. Manners, Angew. Chem. Int. Ed., 51, 7898 2012 6. H.-Y. Hsueh, H.-Y. Chen, M.-S. She, C.-K. Chen, R.-M. Ho, S. Gwo, H. Hasegawa, and E. L. Thomas, Nano Lett., 10, 4994 2010 7. F. Schacher, M. Ulbricht, and A. H. E. Müller, Adv. Funct. Mater., 19, 1040 2009 8. Y. Kang, J. J. Walish, T. Gorishnyy, and E. L. Thomas, Nat. Mater., 6, 957 2007 9. D. Gao, J. Hollinger, and D. S. Sef...

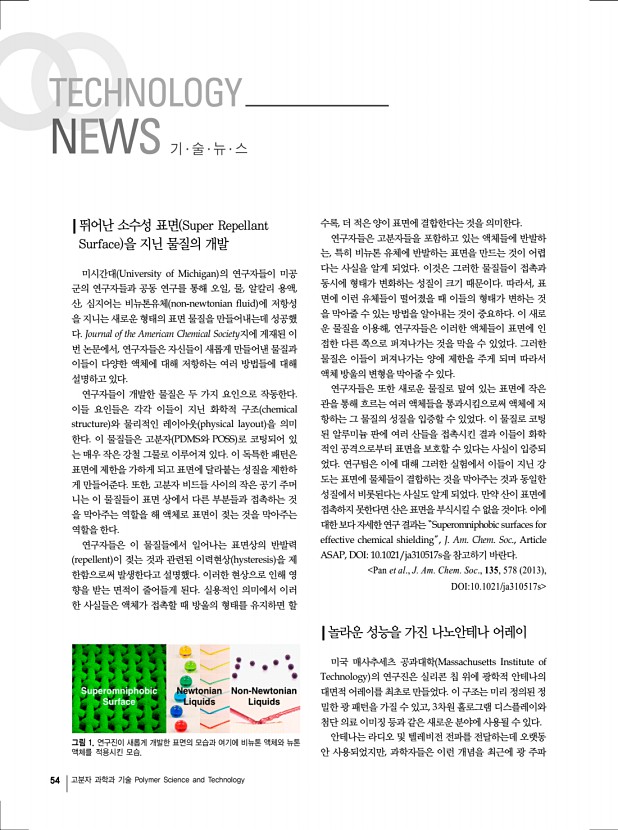

54 고분자 과학과 기술 Polymer Science and Technology 그림 1. 연구진이 새롭게 개발한 표면의 모습과 여기에 비뉴톤 액체와 뉴톤 액체를 적용시킨 모습. 뛰어난 소수성 표면 Super Repellant Surface 을 지닌 물질의 개발 미시간대 University of Michigan 의 연구자들이 미공 군의 연구자들과 공동 연구를 통해 오일, 물, 알칼리 용액, 산, 심지어는 비뉴톤유체 non-newtonian fluid 에 저항성 을 지니는 새로운 형태의 표면 물질을 만들어내는데 성공했 다. Journal of the American Chemical Society지에 게재된 이 번 논문에서, 연구자들은 자신들이 새롭게 만들어낸 물질과 이들이 다양한 액체에 대해 저항하는 여러 방법들에 대해 설명하고 있다. 연구자들이 개발한 물질은 두 가지 요인으로 작동한다. 이들 요인들은 각각 이들이 지닌 화학적 구조 chemical structure 와 물리적인 레이아웃 physical lay...

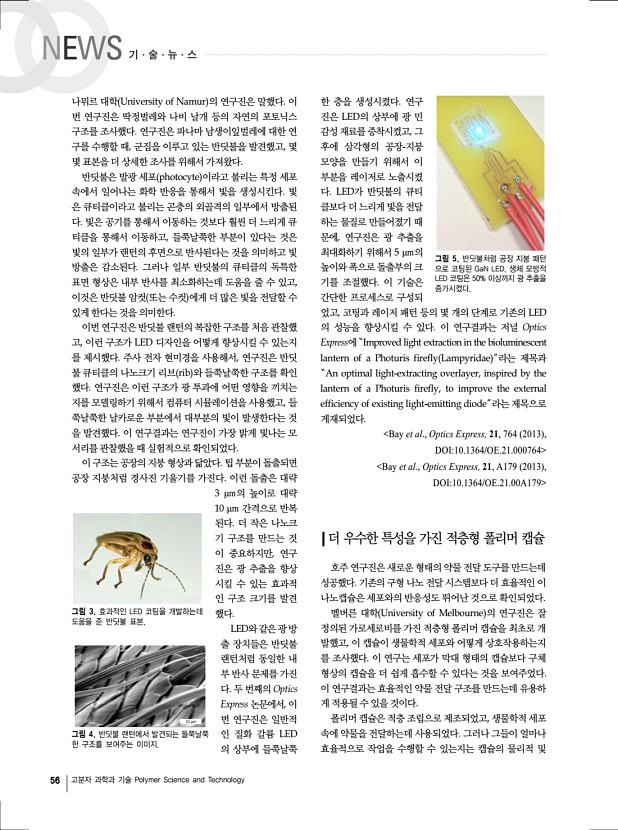

56 고분자 과학과 기술 Polymer Science and Technology 그림 3. 효과적인 LED 코팅을 개발하는데 도움을 준 반딧불 표본. 그림 4. 반딧불 랜턴에서 발견되는 들쭉날쭉 한 구조를 보여주는 이미지. 그림 5. 반딧불처럼 공장 지붕 패턴 으로 코팅된 GaN LED. 생체 모방적 LED 코팅은 50% 이상까지 광 추출을 증가시켰다. 나뮈르 대학 University of Namur 의 연구진은 말했다. 이 번 연구진은 딱정벌레와 나비 날개 등의 자연의 포토닉스 구조를 조사했다. 연구진은 파나마 남생이잎벌레에 대한 연 구를 수행할 때, 군집을 이루고 있는 반딧불을 발견했고, 몇 몇 표본을 더 상세한 조사를 위해서 가져왔다. 반딧불은 발광 세포 photocyte 이라고 불리는 특정 세포 속에서 일어나는 화학 반응을 통해서 빛을 생성시킨다. 빛 은 큐티클이라고 불리는 곤충의 외골격의 일부에서 방출된 다. 빛�...
