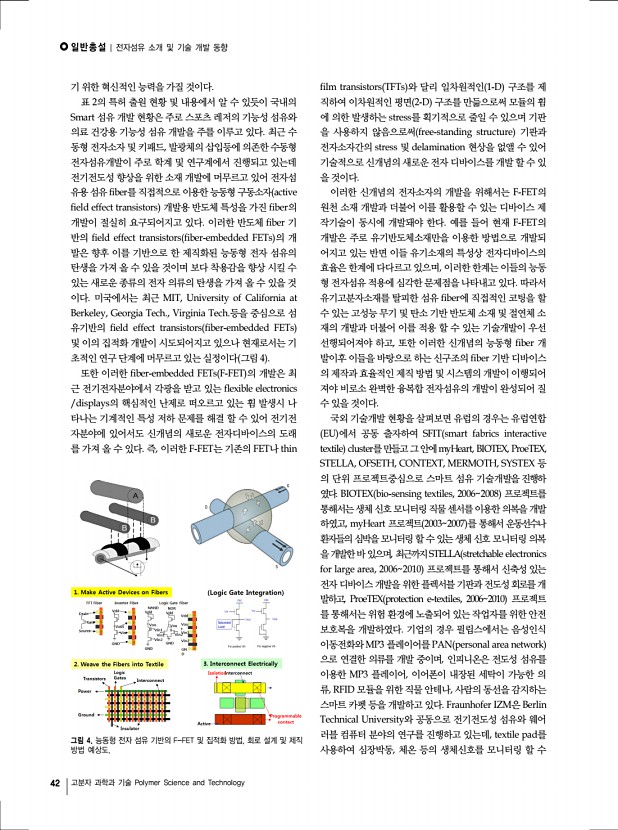

일반총설 | 전자섬유 소개 및 기술 개발 동향 42 고분자 과학과 기술 Polymer Science and Technology 그림 4. 능동형 전자 섬유 기반의 F-FET 및 집적화 방법, 회로 설계 및 제직 방법 예상도. 기 위한 혁신적인 능력을 가질 것이다. 표 2의 특허 출원 현황 및 내용에서 알 수 있듯이 국내의 Smart 섬유 개발 현황은 주로 스포츠 레저의 기능성 섬유와 의료 건강용 기능성 섬유 개발을 주를 이루고 있다. 최근 수 동형 전자소자 및 키패드, 발광체의 삽입등에 의존한 수동형 전자섬유개발이 주로 학계 및 연구계에서 진행되고 있는데 전기전도성 향상을 위한 소재 개발에 머무르고 있어 전자섬 유용 섬유 fiber를 직접적으로 이용한 능동형 구동소자 active field effect transistors 개발용 반도체 특성을 가진 fiber의 개발이 절실히 요구되어지고 있다. 이러한 반도체 fiber 기 반의 field ...

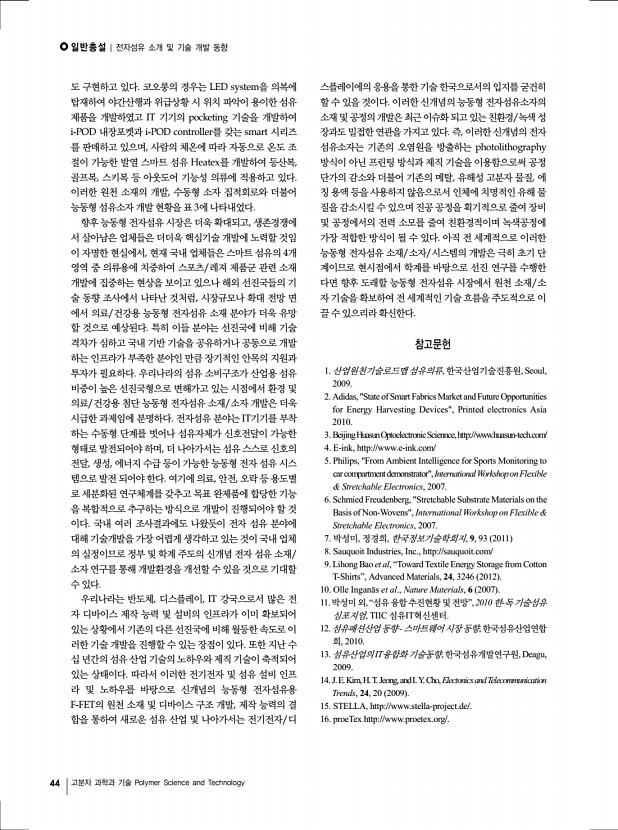

일반총설 | 전자섬유 소개 및 기술 개발 동향 44 고분자 과학과 기술 Polymer Science and Technology 도 구현하고 있다. 코오롱의 경우는 LED system을 의복에 탑재하여 야간산행과 위급상황 시 위치 파악이 용이한 섬유 제품을 개발하였고 IT 기기의 pocketing 기술을 개발하여 i-POD 내장포켓과 i-POD controller를 갖는 smart 시리즈 를 판매하고 있으며, 사람의 체온에 따라 자동으로 온도 조 절이 가능한 발열 스마트 섬유 Heatex를 개발하여 등산복, 골프복, 스키복 등 아웃도어 기능성 의류에 적용하고 있다. 이러한 원천 소재의 개발, 수동형 소자 집적회로와 더불어 능동형 섬유소자 개발 현황을 표 3에 나타내었다. 향후 능동형 전자섬유 시장은 더욱 확대되고, 생존경쟁에 서 살아남은 업체들은 더더욱 핵심기술 개발에 노력할 것임 이 자명한 현실에서, 현재 국내 업체들은 �...

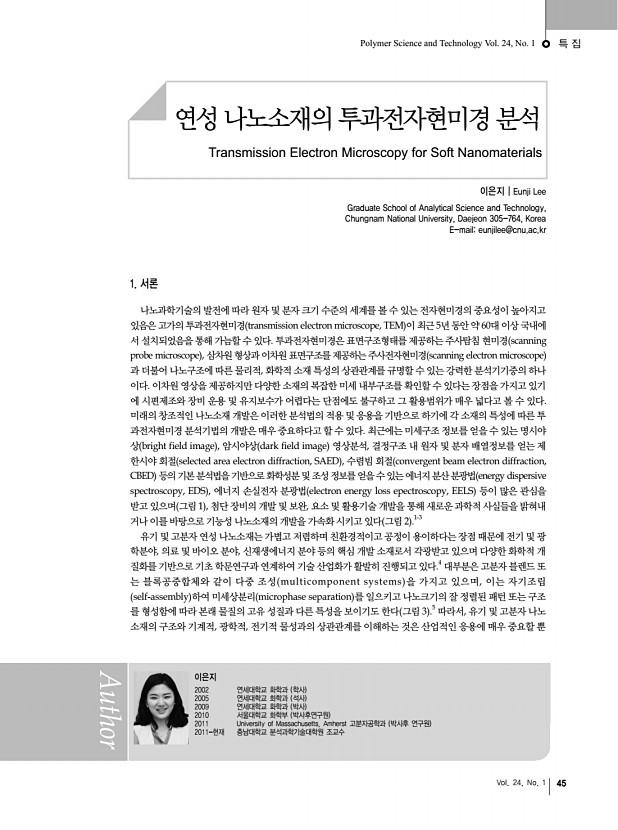

Polymer Science and Technology Vol. 24, No. 1 특 집 Vol. 24, No. 1 45 이은지 2002 연세대학교 화학과 학사 2005 연세대학교 화학과 석사 2009 연세대학교 화학과 박사 2010 서울대학교 화학부 박사후연구원 2011 University of Massachusetts, Amherst 고분자공학과 박사후 연구원 2011-현재 충남대학교 분석과학기술대학원 조교수 연성 나노소재의 투과전자현미경 분석 Transmission Electron Microscopy for Soft Nanomaterials 이은지 | Eunji Lee Graduate School of Analytical Science and Technology, Chungnam National University, Daejeon 305-764, Korea E-maileunjilee@cnu.ac.kr 1. 서론 나노과학기술의 발전에 따라 원자 및 분자 크기 수준의 세계를 볼 수 있는 전자현미경의 중요성이 높아지고 있음은 고가의 투과전자현미경 transmission electron microscope, TEM 이 최근 5년 동안 약 60대 이상 국내에 서 설치되었음을 통해 가늠할 수 있다. 투과전...

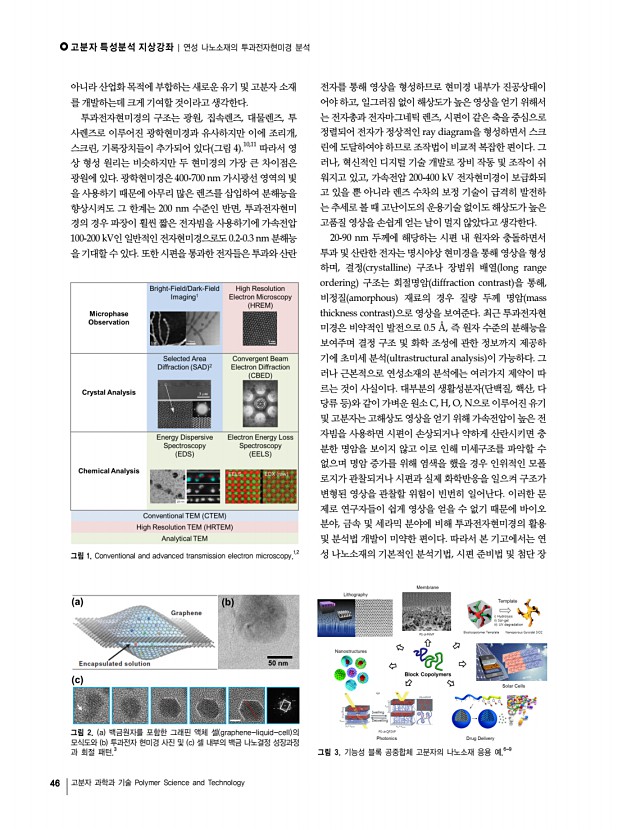

고분자 특성분석 지상강좌 | 연성 나노소재의 투과전자현미경 분석 46 고분자 과학과 기술 Polymer Science and Technology 그림 1. Conventional and advanced transmission electron microscopy.1,2 그림 2. a 백금원자를 포함한 그래핀 액체 셀 graphene-liquid-cell 의 모식도와 b 투과전자 현미경 사진 및 c 셀 내부의 백금 나노결정 성장과정 과 회절 패턴.3 그림 3. 기능성 블록 공중합체 고분자의 나노소재 응용 예.6-9 아니라 산업화 목적에 부합하는 새로운 유기 및 고분자 소재 를 개발하는데 크게 기여할 것이라고 생각한다. 투과전자현미경의 구조는 광원, 집속렌즈, 대물렌즈, 투 사렌즈로 이루어진 광학현미경과 유사하지만 이에 조리개, 스크린, 기록장치들이 추가되어 있다 그림 4 .10,11 따라서 영 상 형성 원리는 비슷하지만 두 현미경의 가장 큰 차이점은 광원에 있다. 광학현미경은...

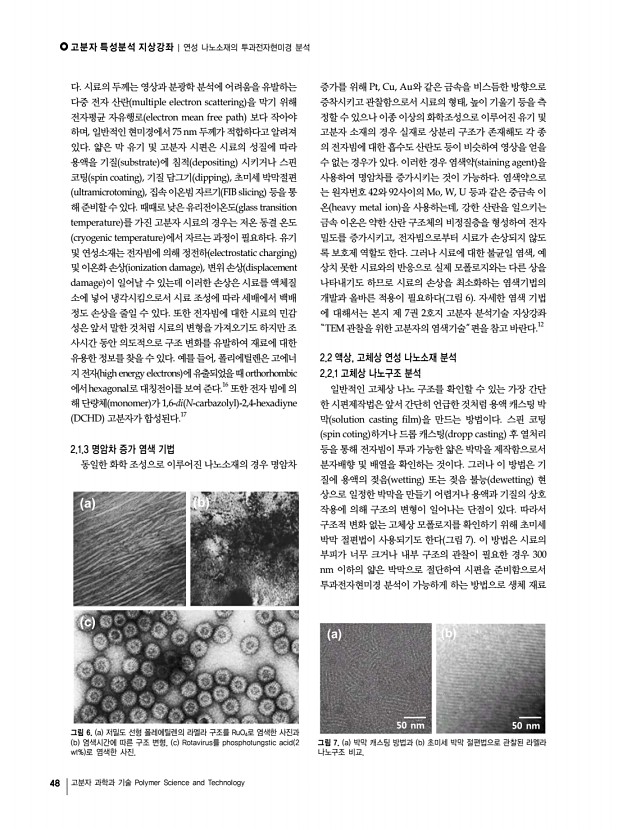

고분자 특성분석 지상강좌 | 연성 나노소재의 투과전자현미경 분석 48 고분자 과학과 기술 Polymer Science and Technology 그림 6. a 저밀도 선형 폴레에틸렌의 라멜라 구조를 RuO4로 염색한 사진과 b 염색시간에 따른 구조 변형, c Rotavirus를 phosphotungstic acid 2 wt% 로 염색한 사진. 그림 7. a 박막 캐스팅 방법과 b 초미세 박막 절편법으로 관찰된 라멜라 나노구조 비교. 다. 시료의 두께는 영상과 분광학 분석에 어려움을 유발하는 다중 전자 산란 multiple electron scattering 을 막기 위해 전자평균 자유행로 electron mean free path 보다 작아야 하며, 일반적인 현미경에서 75 nm 두께가 적합하다고 알려져 있다. 얇은 막 유기 및 고분자 시편은 시료의 성질에 따라 용액을 기질 substrate 에 침적 depositing 시키거나 스핀 코팅 spin coating , 기질 담그기 dipping , 초미세 박막절편 ultramicrotoming , �...
