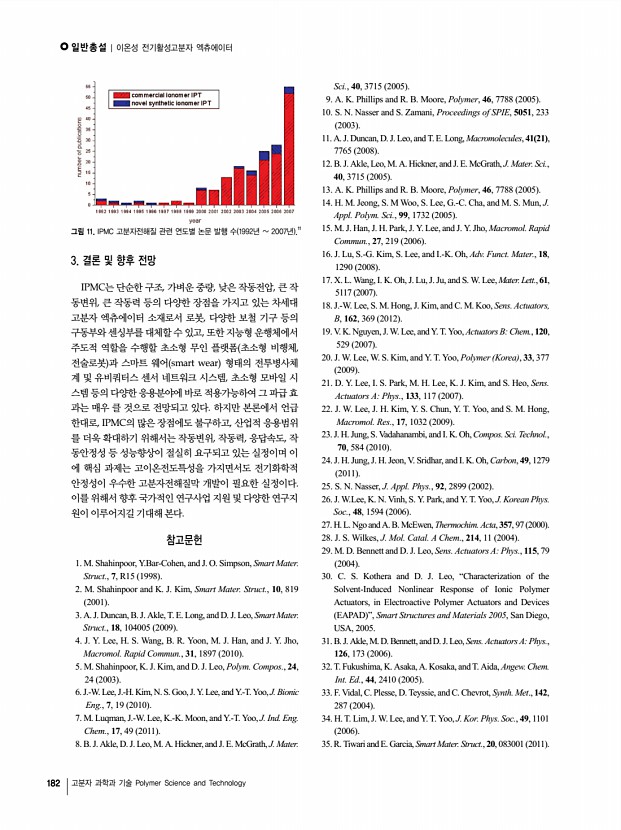

일반총설 | 이온성 전기활성고분자 엑츄에이터 182 고분자 과학과 기술 Polymer Science and Technology 그림 11. IPMC 고분자전해질 관련 연도별 논문 발행 수 1992년 2007년 .11 3. 결론 및 향후 전망 IPMC는 단순한 구조, 가벼운 중량, 낮은 작동전압, 큰 작 동변위, 큰 작동력 등의 다양한 장점을 가지고 있는 차세대 고분자 엑츄에이터 소재로서 로봇, 다양한 보철 기구 등의 구동부와 센싱부를 대체할 수 있고, 또한 지능형 운행체에서 주도적 역할을 수행할 초소형 무인 플랫폼 초소형 비행체, 전술로봇 과 스마트 웨어 smart wear 형태의 전투병사체 계 및 유비쿼터스 센서 네트워크 시스템, 초소형 모바일 시 스템 등의 다양한 응용분야에 바로 적용가능하여 그 파급 효 과는 매우 클 것으로 전망되고 있다. 하지만 본론에서 언급 한대로, IPMC의 많은 장점에도 불구하고, 산�...

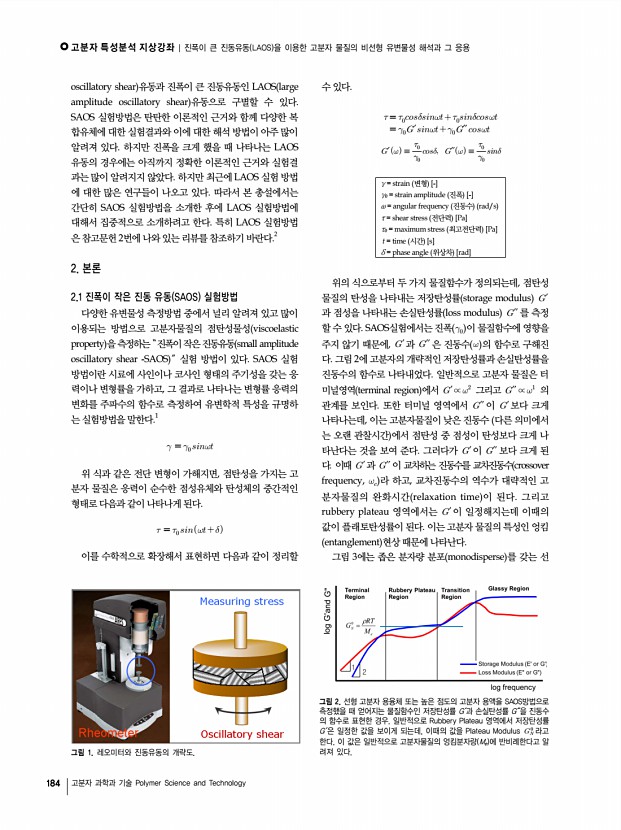

고분자 특성분석 지상강좌 | 진폭이 큰 진동유동 LAOS 을 이용한 고분자 물질의 비선형 유변물성 해석과 그 응용 184 고분자 과학과 기술 Polymer Science and Technology 그림 1. 레오미터와 진동유동의 개략도. 그림 2. 선형 고분자 용융체 또는 높은 점도의 고분자 용액을 SAOS방법으로 측정했을 때 얻어지는 물질함수인 저장탄성률 G’과 손실탄성률 G”을 진동수 의 함수로 표현한 경우. 일반적으로 Rubbery Plateau 영역에서 저장탄성률 G’은 일정한 값을 보이게 되는데, 이때의 값을 Plateau Modulus  라고 한다. 이 값은 일반적으로 고분자물질의 엉킴분자량 Me 에 반비례한다고 알 려져 있다. oscillatory shear 유동과 진폭이 큰 진동유동인 LAOS large amplitude oscillatory shear 유동으로 구별할 수 있다. SAOS 실험방법은 탄탄한 이론적인 근거와 함께 다양한 복 합유체에 대한 실�...

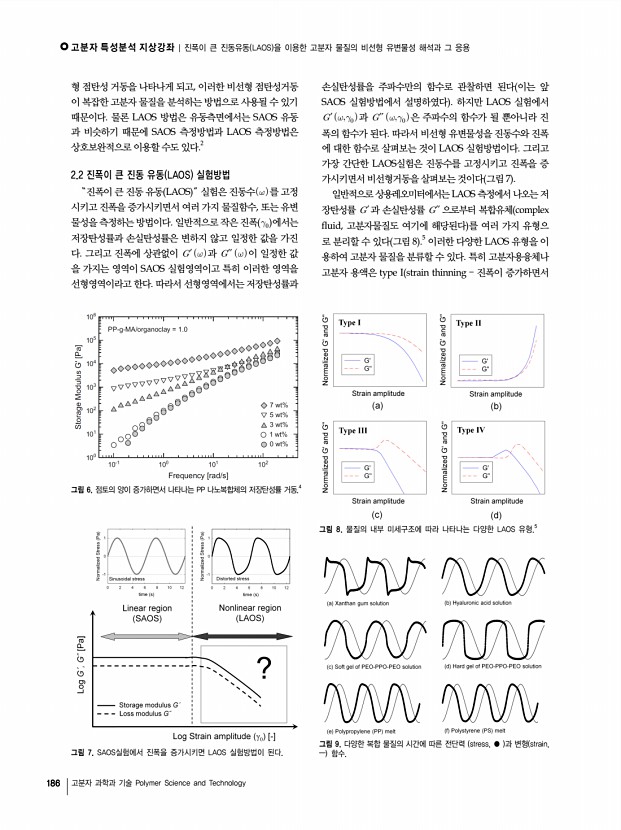

고분자 특성분석 지상강좌 | 진폭이 큰 진동유동 LAOS 을 이용한 고분자 물질의 비선형 유변물성 해석과 그 응용 186 고분자 과학과 기술 Polymer Science and Technology 그림 7. SAOS실험에서 진폭을 증가시키면 LAOS 실험방법이 된다. 그림 9. 다양한 복합 물질의 시간에 따른 전단력 stress, ● 과 변형 strain, — 함수. 그림 8. 물질의 내부 미세구조에 따라 나타나는 다양한 LAOS 유형.5 그림 6. 점토의 양이 증가하면서 나타나는 PP 나노복합체의 저장탄성률 거동.4 형 점탄성 거동을 나타나게 되고, 이러한 비선형 점탄성거동 이 복잡한 고분자 물질을 분석하는 방법으로 사용될 수 있기 때문이다. 물론 LAOS 방법은 유동측면에서는 SAOS 유동 과 비슷하기 때문에 SAOS 측정방법과 LAOS 측정방법은 상호보완적으로 이용할 수도 있다.2 2.2 진폭이 큰 진동 유동 LAOS 실험방법 “진폭이...

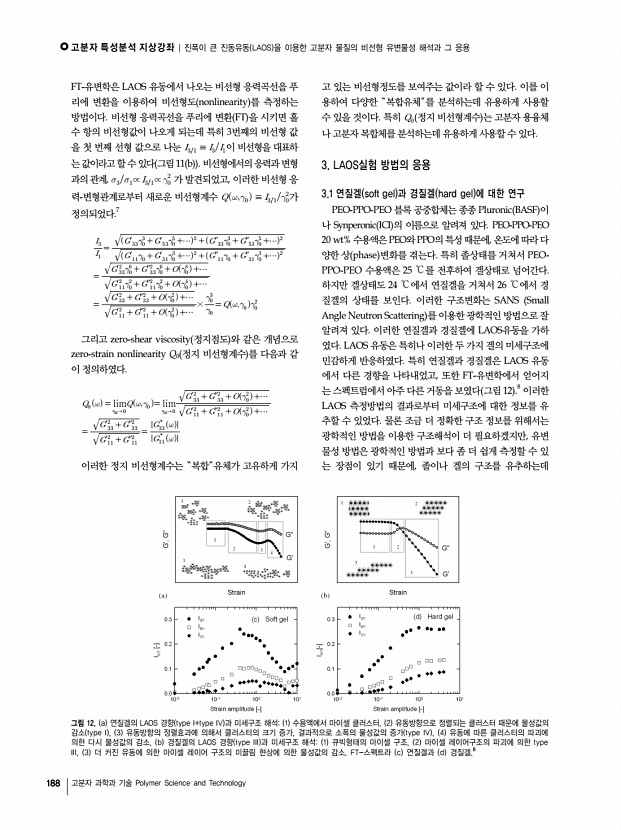

고분자 특성분석 지상강좌 | 진폭이 큰 진동유동 LAOS 을 이용한 고분자 물질의 비선형 유변물성 해석과 그 응용 188 고분자 과학과 기술 Polymer Science and Technology 그림 12. a 연질겔의 LAOS 경향 type I+type IV 과 미세구조 해석1 수용액에서 마이셀 클러스터, 2 유동방향으로 정렬되는 클러스터 때문에 물성값의 감소 type I , 3 유동방향의 정렬효과에 의해서 클러스터의 크기 증가, 결과적으로 소폭의 물성값의 증가 type IV , 4 유동에 따른 클러스터의 파괴에 의한 다시 물성값의 감소. b 경질겔의 LAOS 경향 type III 과 미세구조 해석1 큐빅형태의 마이셀 구조, 2 마이셀 레이어구조의 파괴에 의한 type III, 3 더 커진 유동에 의한 마이셀 레이어 구조의 미끌림 현상에 의한 물성값의 감소. FT-스펙트라 c 연질겔과 d 경질겔.8 FT-유변학은 LAOS 유동에서 나오는 비선형 응력곡선을...

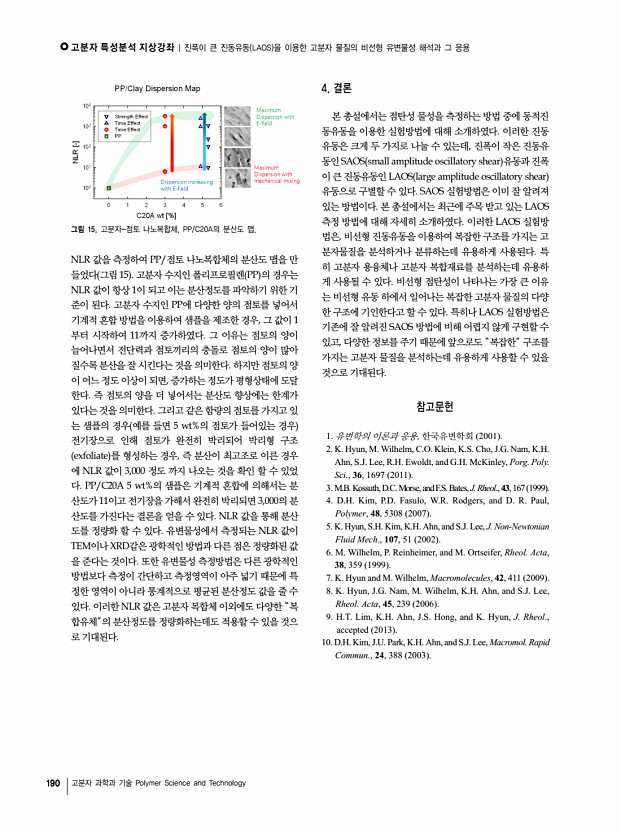

고분자 특성분석 지상강좌 | 진폭이 큰 진동유동 LAOS 을 이용한 고분자 물질의 비선형 유변물성 해석과 그 응용 190 고분자 과학과 기술 Polymer Science and Technology 그림 15. 고분자-점토 나노복합체, PP/C20A의 분산도 맵. NLR 값을 측정하여 PP/점토 나노복합체의 분산도 맵을 만 들었다 그림 15 고분자 수지인 폴리프로필렌 PP 의 경우는 NLR 값이 항상 1이 되고 이는 분산정도를 파악하기 위한 기 준이 된다. 고분자 수지인 PP에 다양한 양의 점토를 넣어서 기계적 혼합 방법을 이용하여 샘플을 제조한 경우, 그 값이 1 부터 시작하여 11까지 증가하였다. 그 이유는 점토의 양이 늘어나면서 전단력과 점토끼리의 충돌로 점토의 양이 많아 질수록 분산을 잘 시킨다는 것을 의미한다. 하지만 점토의 양 이 어느 정도 이상이 되면, 증가하는 정도가 평형상태에 도달 한다. 즉 �...
