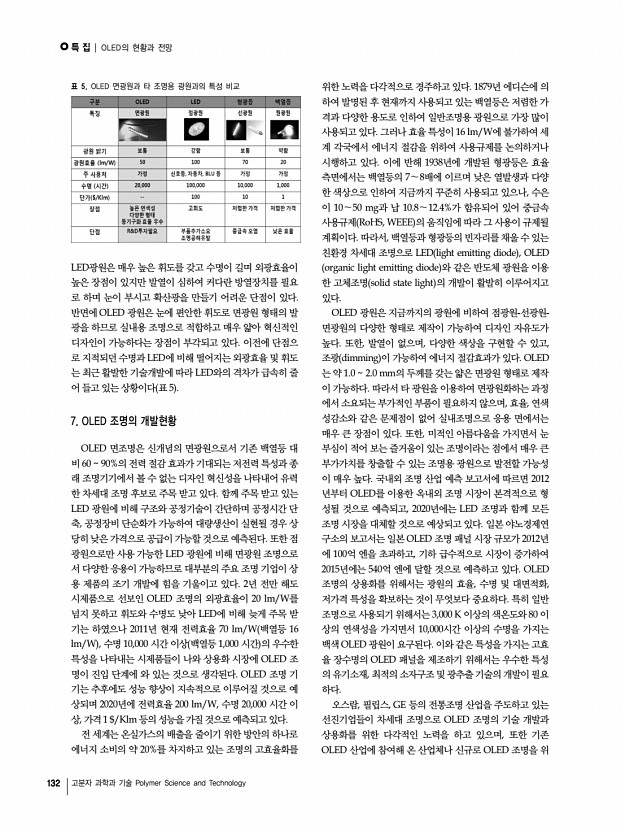

특 집 | OLED의 현황과 전망 132 고분자 과학과 기술 Polymer Science and Technology 표 5. OLED 면광원과 타 조명용 광원과의 특성 비교 LED광원은 매우 높은 휘도를 갖고 수명이 길며 외광효율이 높은 장점이 있지만 발열이 심하여 커다란 방열장치를 필요 로 하며 눈이 부시고 확산광을 만들기 어려운 단점이 있다. 반면에 OLED 광원은 눈에 편안한 휘도로 면광원 형태의 발 광을 하므로 실내용 조명으로 적합하고 매우 얇아 혁신적인 디자인이 가능하다는 장점이 부각되고 있다. 이전에 단점으 로 지적되던 수명과 LED에 비해 떨어지는 외광효율 및 휘도 는 최근 활발한 기술개발에 따라 LED와의 격차가 급속히 줄 어 들고 있는 상황이다 표 5 7. OLED 조명의 개발현황 OLED 면조명은 신개념의 면광원으로서 기존 백열등 대 비 60 90%의 전력 절감 효과가 기대되는 저전력 특성과...

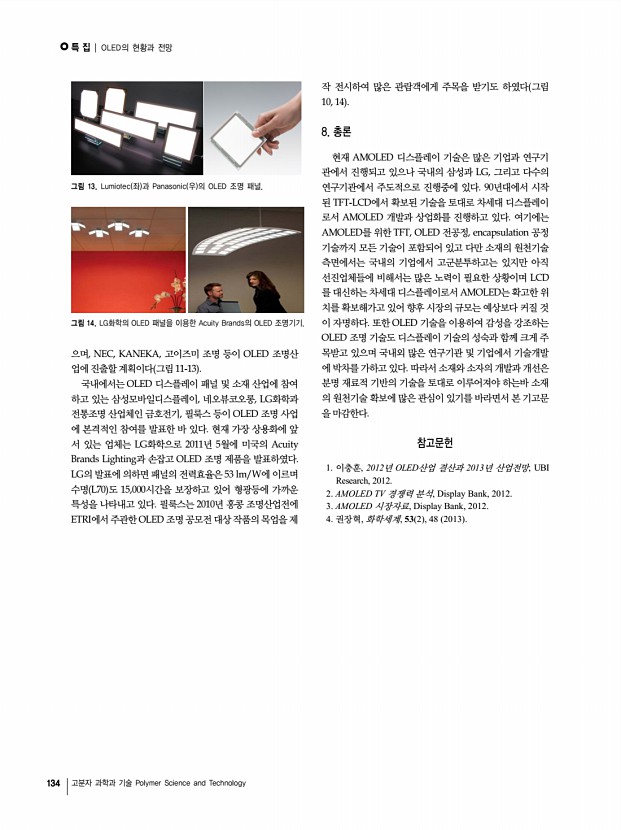

특 집 | OLED의 현황과 전망 134 고분자 과학과 기술 Polymer Science and Technology 그림 13. Lumiotec 좌 과 Panasonic 우 의 OLED 조명 패널. 그림 14. LG화학의 OLED 패널을 이용한 Acuity Brands의 OLED 조명기기. 으며, NEC, KANEKA, 고이즈미 조명 등이 OLED 조명산 업에 진출할 계획이다 그림 11-13 국내에서는 OLED 디스플레이 패널 및 소재 산업에 참여 하고 있는 삼성모바일디스플레이, 네오뷰코오롱, LG화학과 전통조명 산업체인 금호전기, 필룩스 등이 OLED 조명 사업 에 본격적인 참여를 발표한 바 있다. 현재 가장 상용화에 앞 서 있는 업체는 LG화학으로 2011년 5월에 미국의 Acuity Brands Lighting과 손잡고 OLED 조명 제품을 발표하였다. LG의 발표에 의하면 패널의 전력효율은 53 lm/W에 이르며 수명 L70 도 15,000시간을 보장하고 있어 형광등에 가까운 특성을 나타내고 있다. 필룩스는 2010년 홍�...

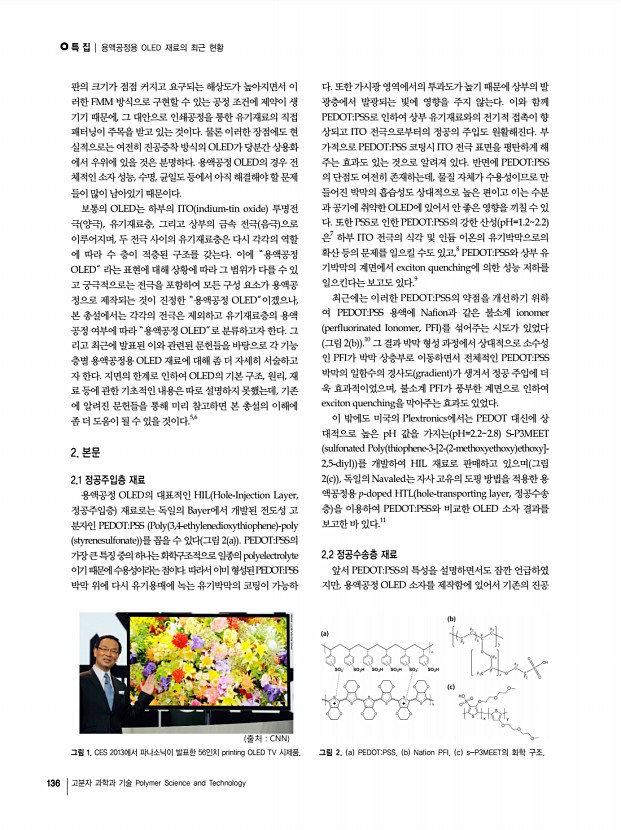

특 집 | 용액공정용 OLED 재료의 최근 현황 136 고분자 과학과 기술 Polymer Science and Technology 그림 1. CES 2013에서 파나소닉이 발표한 56인치 printing OLED TV 시제품. 그림 2. a PEDOTPSS, b Nafion PFI, c s-P3MEET의 화학 구조. 판의 크기가 점점 커지고 요구되는 해상도가 높아지면서 이 러한 FMM 방식으로 구현할 수 있는 공정 조건에 제약이 생 기기 때문에, 그 대안으로 인쇄공정을 통한 유기재료의 직접 패터닝이 주목을 받고 있는 것이다. 물론 이러한 장점에도 현 실적으로는 여전히 진공증착 방식의 OLED가 당분간 상용화 에서 우위에 있을 것은 분명하다. 용액공정 OLED의 경우 전 체적인 소자 성능, 수명, 균일도등에서 아직 해결해야 할 문제 들이 많이 남아있기 때문이다. 보통의 OLED는 하부의 ITO indium-tin oxide 투명전 극 양극 , 유기재료층, 그리고 상부의 금속 전극 음극 으...

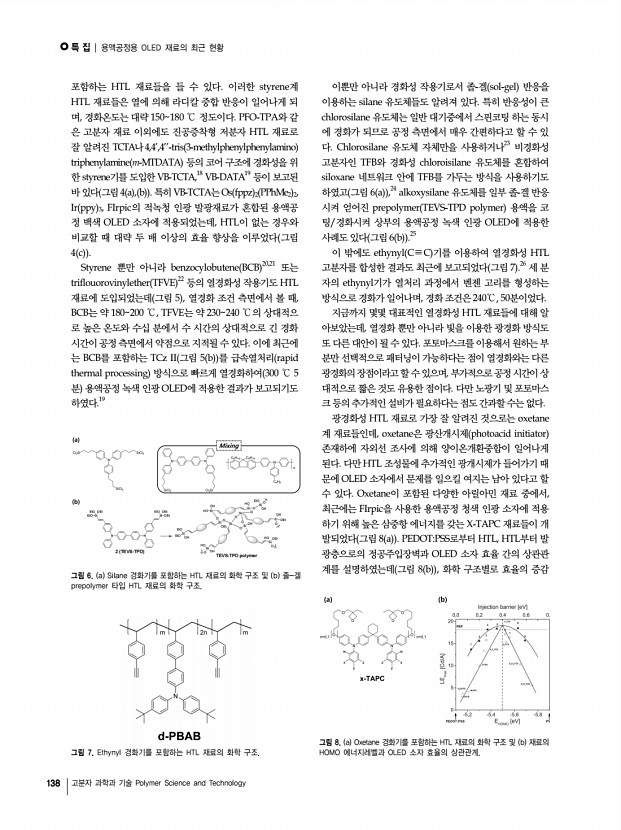

특 집 | 용액공정용 OLED 재료의 최근 현황 138 고분자 과학과 기술 Polymer Science and Technology 그림 7. Ethynyl 경화기를 포함하는 HTL 재료의 화학 구조. 그림 6. a Silane 경화기를 포함하는 HTL 재료의 화학 구조 및 b 졸-겔 prepolymer 타입 HTL 재료의 화학 구조. 그림 8. a Oxetane 경화기를 포함하는 HTL 재료의 화학 구조 및 b 재료의 HOMO 에너지레벨과 OLED 소자 효율의 상관관계. 포함하는 HTL 재료들을 들 수 있다. 이러한 styrene계 HTL 재료들은 열에 의해 라디칼 중합 반응이 일어나게 되 며, 경화온도는 대략 150180 ℃ 정도이다. PFO-TPA와 같 은 고분자 재료 이외에도 진공증착형 저분자 HTL 재료로 잘 알려진 TCTA나 4,4’,4’’-tris 3-methylphenylphenylamino triphenylamine m-MTDATA 등의 코어 구조에 경화성을 위 한 styrene기를 도입한 VB-TCTA,18 VB-DATA19 등이 보고된 바 있다 그림 4 a , b 특히 VB-TCTA는...

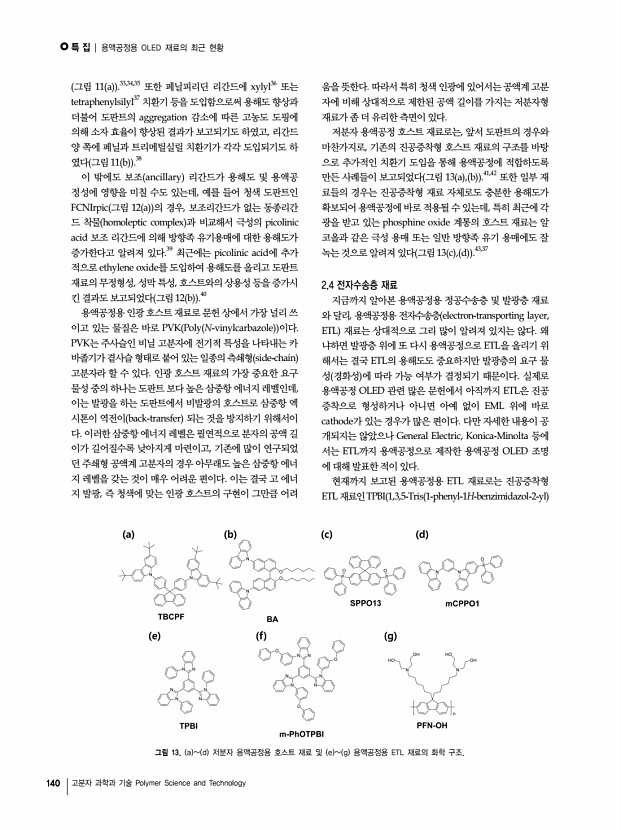

특 집 | 용액공정용 OLED 재료의 최근 현황 140 고분자 과학과 기술 Polymer Science and Technology 그림 13. a d 저분자 용액공정용 호스트 재료 및 e g 용액공정용 ETL 재료의 화학 구조. 그림 11 a .33,34,35 또한 페닐피리딘 리간드에 xylyl36 또는 tetraphenylsilyl37 치환기 등을 도입함으로써 용해도 향상과 더불어 도판트의 aggregation 감소에 따른 고농도 도핑에 의해 소자 효율이 향상된 결과가 보고되기도 하였고, 리간드 양 쪽에 페닐과 트리메틸실릴 치환기가 각각 도입되기도 하 였다 그림 11 b .38 이 밖에도 보조 ancillary 리간드가 용해도 및 용액공 정성에 영향을 미칠 수도 있는데, 예를 들어 청색 도판트인 FCNIrpic 그림 12 a 의 경우, 보조리간드가 없는 동종리간 드 착물 homoleptic complex 과 비교해서 극성의 picolinic acid 보조 리간드에 의해 방향족 유기용매에 대한 용해도가 증�...
